工具号

3162253

凸轮轴衬套安装/拆卸套件

用于拆卸和安装凸轮轴衬套。

工具号

3163054

凸轮轴齿轮安装/拆卸工具

用于拆卸和安装凸轮轴齿轮。凸轮轴内无螺纹孔的康明斯ISL9.5 CM2150发动机需要拆下部分凸轮轴才能拆下凸轮轴齿轮。

工具号

3163087

组装润滑剂

10 oz 管装多用途润滑剂。

工具号

3163720

定位销拆卸工具组件

用于从缸体上取出实心定位销。组件包括 SAE 和公制规格。

工具号

3163745

缸套拉拔器

用于从缸体上拆下缸套。需要缸套拉拔器板（零件号 5298503）。

工具号

3163785

缸套沉孔切割刀

根据需要，用于重修缸套沉孔台阶区。与刀盘（零件号 3823567）和刀头（零件号 3823570）一起使用。

工具号

3163934

总成导向销

M12 x 1.75

工具号

3163935

总成导向销

M10 x 1.25

工具号

3163936

总成导向销

M8 x 1.0

工具号

3164067

RTV 密封胶

用于密封前齿轮室盖及其他接合面。

工具号

3164085

膨胀塞装卸器把手

与所有直径大于 9.525mm[0.375 in] 的膨胀塞装卸器一起使用。

工具号

3164438

深度规总成

用于测量缸套突出量、缸体沉孔深度和气门下沉量和/或突出量。配备电子数字指示器。

工具号

3164977

总成导向销

M8 x 1.25

工具号

3165045

凸轮轴衬套工具

用于拆卸和安装凸轮轴衬套。注：为此，还提供下列两套组件。

工具号

3165093

凸轮轴齿轮安装/拆卸工具

用于不拆卸凸轮轴的情况下拆卸和安装凸轮轴齿轮。仅能用于凸轮轴上带有一个螺纹孔的康明斯ISL9.5 CM2150发动机。与零件号为 3163054 的凸轮轴齿轮安装和拆卸工具一起使用。

工具号

3165112

承磨衬套安装工具

用于安装曲轴前油封承磨衬套。

工具号

3375068

碗形塞密封胶

在安装管塞和碗形塞时使用，可防止泄漏。

工具号

3375432

裂纹检测套件

用于查找缸体、缸盖及其他康明斯ISL9.5 CM2150发动机部件上的裂纹。

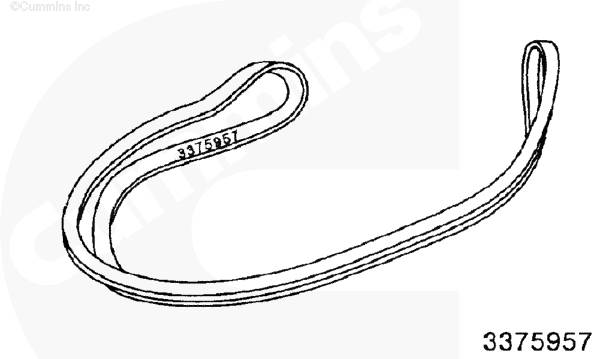

工具号

3375957

尼龙起重吊索

可帮助对曲轴、飞轮及其他重量不超过 907 kg［2000 lb］的重型部件进行拆卸和安装。

工具号

3376488

总成导向销

M10 x 1.5

工具号

3376619

内径千分表组件

用于测量内径从 78.5 mm [3.09 in] 到 203.2 mm [8.00 in] 的孔。

工具号

3376816

膨胀塞装卸器

用于将 25.4 mm [1.00 in] 膨胀塞安装到指定的深度。与膨胀塞装卸器把手（零件号为 3164085）一起使用。

工具号

3377399

千分表磁性基座

用于与千分表连接（零件号 3824564（公制）或 4918289 (SAE)）。

工具号

3822503

缸套挤入工具

用于将缸套装入缸体中的缸套孔。需要未包括在卡箍组件中的两颗缸盖螺钉。

工具号

3822709

螺纹镶圈组件

用于维修多种规格的缸体螺纹。

工具号

3823137

活塞环扩张器

用于将活塞环安装在活塞上而不使活塞环损坏或变形。

工具号

3823258

手研磨垫

用于清除腐蚀或积碳。

工具号

3823521

膨胀塞装卸器

用于将 20.638mm [0.8125 in] 膨胀塞安装到指定的深度。与膨胀塞装卸器把手（零件号为 3164085）一起使用。

工具号

3823522

膨胀塞装卸器

用于将 30.16 mm [1.1875 in] 膨胀塞安装到指定的深度。与膨胀塞装卸器把手（零件号为 3376795）一起使用。

工具号

3823523

膨胀塞装卸器

用于将 34.925 mm [1.375 in] 膨胀塞安装到指定的深度。与膨胀塞装卸器把手（零件号为 3376795）一起使用。

工具号

3823621

液压执行器组件

用于拆卸和安装凸轮轴衬套。

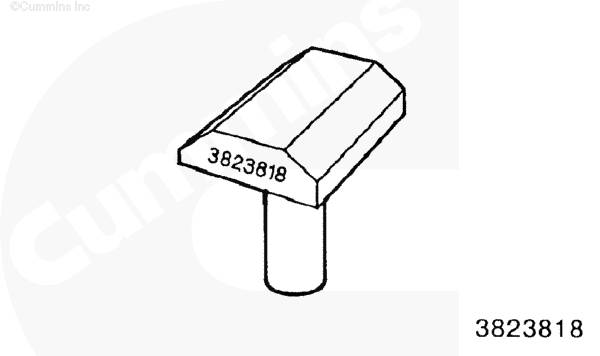

工具号

3823818

主轴承旋出工具

用于拆卸和安装主轴承（曲轴已装在康明斯ISL9.5 CM2150发动机上）。

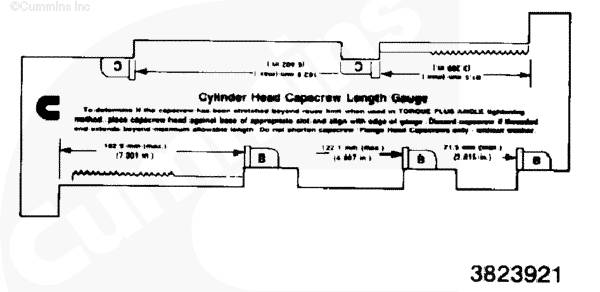

工具号

3823921

螺钉长度尺

用于测量螺钉的自由长度。

工具号

3824078

后承磨衬套安装工具

用于安装曲轴后油封的承磨衬套。

工具号

3824499

油封安装工具

用于将曲轴前油封安装到前盖油封架上。

工具号

3824564

公制千分表

与千分表基座（零件号 3377399）一起使用。

工具号

3824591

康明斯ISL9.5 CM2150发动机盘车齿轮

用于连接飞轮齿圈以转动曲轴。

工具号

4918219

精确直尺

用于检查缸体的平面度。

工具号

5298504

环压缩器钳

与环压缩器带（零件号 5298505）一起使用，在压缩活塞环的同时将活塞安装到缸孔中。

工具号

5298505

活塞环压缩器

与环压缩器钳（零件号 5298504）一起使用，在压缩活塞环的同时将活塞安装到缸孔中。

工具号

ST-647

标准拉拔器

用于拆卸驱动皮带轮、叶轮和空气压缩机配重。

工具号

ST-1229

缸套装卸器

用于将缸套装入缸体。
