规格

惰轮参见第1002部分

减震弹簧

组装时预加压xx mm （CX130）; 455 mm （CX160）; 455 mm （CX210）; 514 mm （CX160）

特殊扭距设置

减震弹簧轭螺丝*267－312牛·米

张紧液压油缸螺丝*267－312牛·米

张紧液压油缸单向阀59牛·米

螺纹中注入乐泰262

专用工具

B407320M

用 CAS 1450 和 CAS 1682检查渗漏

取下

步骤 1

惰轮和张紧减震器的取下和安装

步骤 4

请参照“履带的取下和安装”（第5001部分）。

步骤 2

:9HHSHHSBL'

JD00341A

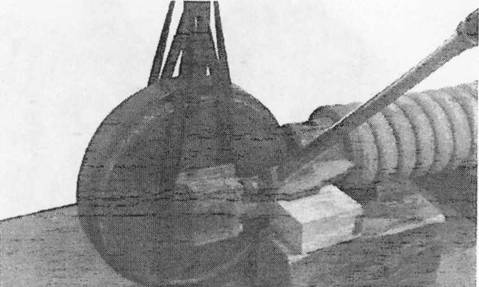

用橇杆将惰轮和减震弹簧组件从壳体中撬出。

步骤 5

JD00339A

启动发动机。移动机车，直到履带链和惰轮脱离，随后关闭发动机。

步骤 3

JD00342A

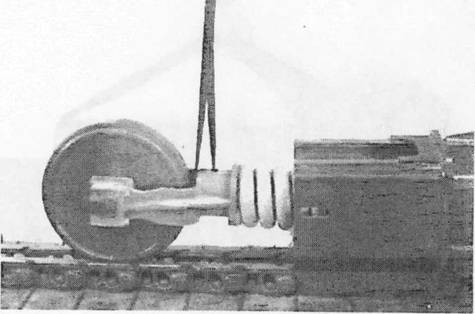

慢慢移出惰轮和减震弹簧组件，直至减震弹簧组件可以系上尼龙绳。

JD00340A

惰轮系上尼龙绳。

步骤 6

步骤 8

JD01077A

吊起惰轮和减震弹簧组件。

注：在CX210型机车的张紧液压油缸与减震弹簧相连。

步骤 7

JD00345A

惰轮系于吊装设备。取下相应的四个螺丝和淬火垫圈。取下轭上的惰轮。

JD01078A

将惰轮和减震弹簧放置在木块上。取下吊装设备。

安装

步骤 1

步骤 3

JD00362A

用合适的吊装设备将惰轮吊放在轭上的合适位置。在惰轮固定螺丝的螺纹部分注入乐泰262。安上四淬火垫圈和螺丝以便将惰轮固定在张紧减震轭上。按相应扭距拧紧螺丝（见“规格”）。

步骤 2

JD01078A

在相应组件上系上尼龙绳。

JD00342A

吊起惰轮和张紧减震器，并将其安装在下车架机体中。向下车架中推入惰轮和张紧减震器。取下吊装设备。

步骤 4

JD00363A

JUUUJDOA

吊装用尼龙绳穿过张紧减震轭的中心孔。
