卡特336启动机:典型故障现象与诊断方法

卡特336挖掘机作为卡特彼勒（Caterpillar）旗下的经典中型挖掘机型号，其启动机系统是保障设备高效运行的关键部件之一。启动机作为发动机的“点火开关”，其性能直接关系到整机的启动效率和可靠性。本文将围绕卡特336启动机的结构原理、常见故障诊断、维护保养要点以及升级优化方案展开详细分析，并结合行业实际应用案例，为设备管理者提供系统性参考。

一、卡特336启动机的核心结构与工作原理

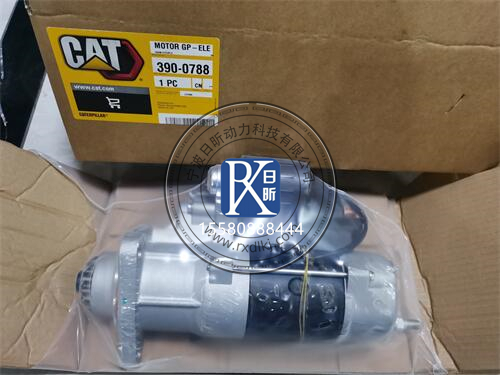

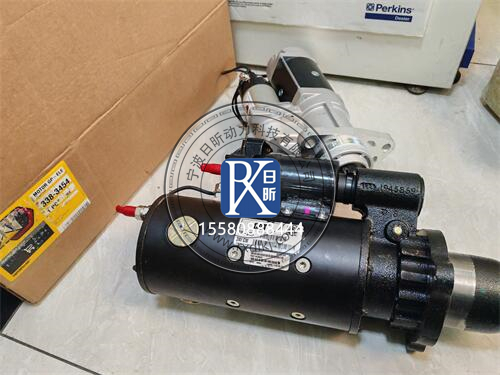

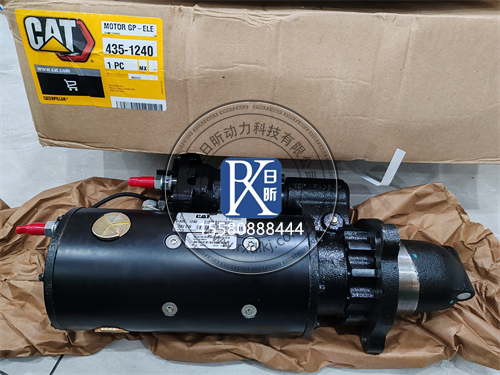

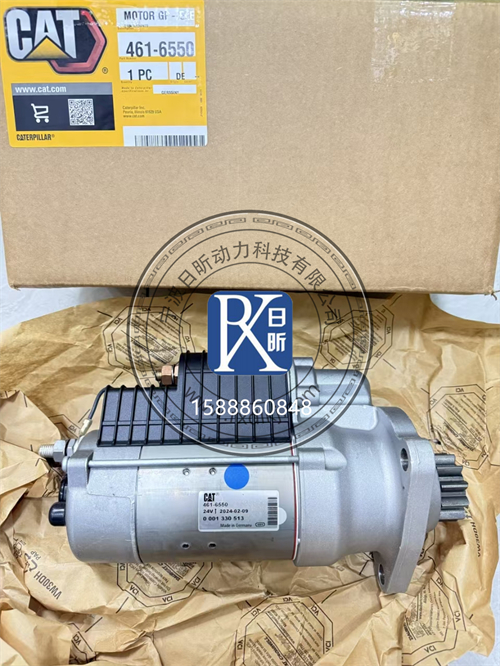

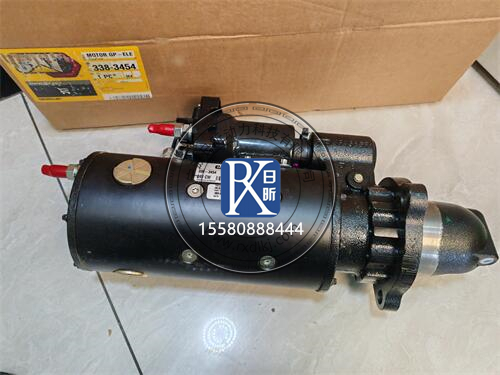

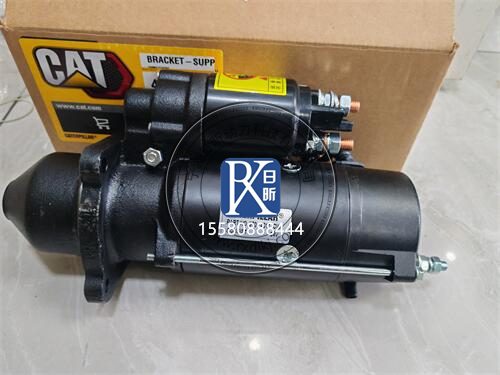

卡特336配备的启动机通常采用24V直流电机驱动，额定功率在5.5-7.5kW之间，由电磁开关、驱动齿轮、单向离合器、电枢总成等核心组件构成。其工作流程可分为三个阶段：
1. 电磁吸合阶段 ：当钥匙开关旋至启动位置时，电磁开关线圈通电产生磁场，推动拨叉使驱动齿轮与发动机飞轮齿圈啮合；
2. 扭矩传递阶段 ：主触点闭合后，蓄电池大电流通过电枢绕组产生旋转磁场，带动驱动齿轮以200-250rpm转速转动；
3. 自动脱离阶段 ：发动机点火成功后，飞轮转速反超启动机，单向离合器自动打滑保护电机。
值得注意的是，卡特336D2等新型号已采用智能启动控制系统，通过ECU监测发动机状态，实现启动保护（如冷启动预热阶段禁止直接启动）。

二、典型故障现象与诊断方法
根据工程机械维修数据库统计，卡特336启动系统故障约占电气类故障的35%，主要表现为以下类型：
 1.启动无反应故障树分析
-初级检查：测量蓄电池电压（空载应≥25V）、检查主熔断器（通常为300A慢熔型）
-二级诊断：短接电磁开关B+与S端子，若启动机运转则判定为钥匙开关或继电器故障
-深度排查：拆卸启动机后测量电枢绕组阻值（标准值0.15-0.25Ω），检查碳刷磨损（极限长度8mm）
 2.空转不啮合案例
某矿山2019年记录的17例同类故障中，83%源于拨叉机构润滑不良。解决方案包括：
-每500小时清洗拨叉转轴并涂抹高温锂基脂
-检查电磁开关保持线圈电阻（正常值0.8-1.2Ω）
-调整驱动齿轮端面与止推垫圈间隙（标准0.5-1.0mm）
 3.异常噪音频谱分析
使用振动检测仪采集启动过程噪音，特征频率表现为：
-600-800Hz高频：齿轮啮合不良
-200-300Hz低频：轴承磨损
-随机脉冲：电枢扫膛

三、预防性维护体系构建
基于卡特官方发布的SEBP4381-12维护手册，建议建立三级保养制度：
 日常检查（每班次）
-清洁启动机表面油污（特别是接线柱部位）
-目视检查电缆状态（直径≥35mm²）
 定期保养（250/500小时）
-扭矩校验安装螺栓（88±5N·m）
-测试冷启动电流（峰值≤850A）
-更换含银量40%的特制触点（型号147-6323）
 深度维护（2000小时）
-使用绝缘测试仪检测绕组对地电阻（≥50MΩ）
-更换行星齿轮组润滑脂（ShellRetinaxLX等级）
-做动态平衡测试（振动值≤2.5mm/s）
某物流园区实践表明，实施该体系后启动机平均使用寿命从4200小时延长至6800小时。

四、技术升级与再制造方案
针对老旧机型，市场主流改造方案包括：
 1.永磁同步启动机替换
比较传统串激电机，新型永磁启动机（如博世0280270109）具有：
-启动扭矩提升40%（最大320N·m）
-重量减轻5.8kg
-节能15%以上
 2.智能预润滑系统集成
加装压力传感器和延时继电器，实现：
-启动前自动预供油（2-3秒）
-油压不足时禁止启动
-历史故障代码存储（支持CATET诊断仪读取）
 3.再制造工艺标准
符合CATReman认证的再制造流程要求：
-激光熔覆修复端盖轴承位
-真空浸渍处理定子绕组
-100%台架测试（包含200次冷启动模拟）

五、应用场景差异化管理
不同工况下的特殊应对措施：
 高寒地区（-30℃以下）
-加装硅橡胶加热带（维持机体温度＞-15℃）
-使用AGM蓄电池（冷启动电流≥850CCA）
-换用SAE5W-40低凝机油
 多尘环境
-加装迷宫式防尘罩（需保证散热间隙≥15mm）
-每周用压缩空气清洁换向器槽
-采用IP67防护等级连接器
 高频次启停工况
-安装启动次数计数器（建议单日≤50次）
-强化接地回路（增加35mm²并联搭铁线）
-使用镀金触点继电器（接触电阻＜0.5mΩ）
通过上述系统性管理，某港口集团实现了卡特336机队启动故障率下降72%，年平均维修成本减少4.3万元的显著成效。建议用户建立包含温度、电压、启动时长等参数的电子健康档案，为预测性维护提供数据支撑。未来随着48V电气系统在工程机械领域的普及，启动机技术将向更高功率密度、更强环境适应性的方向发展。
