沃尔沃柴油机正时灯检测的具体步骤和标准值

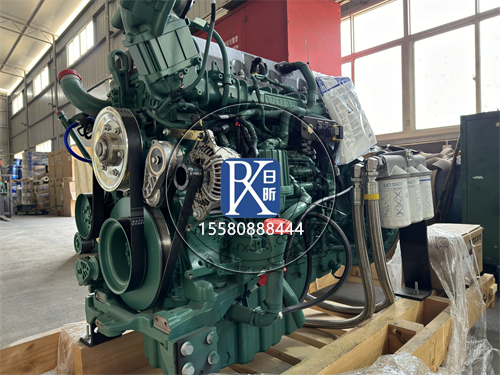

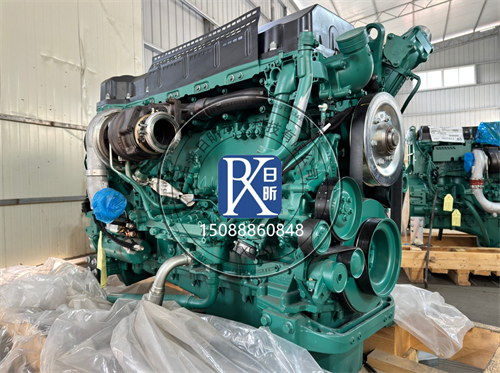

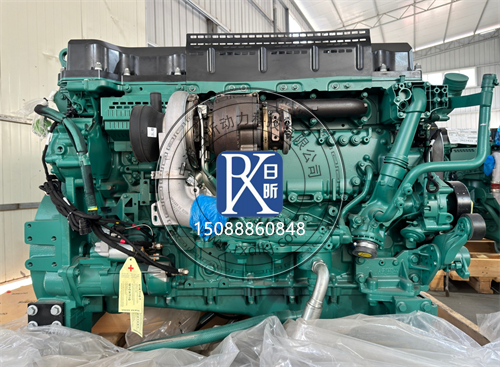

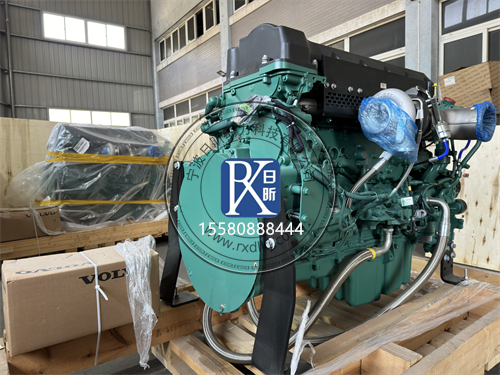

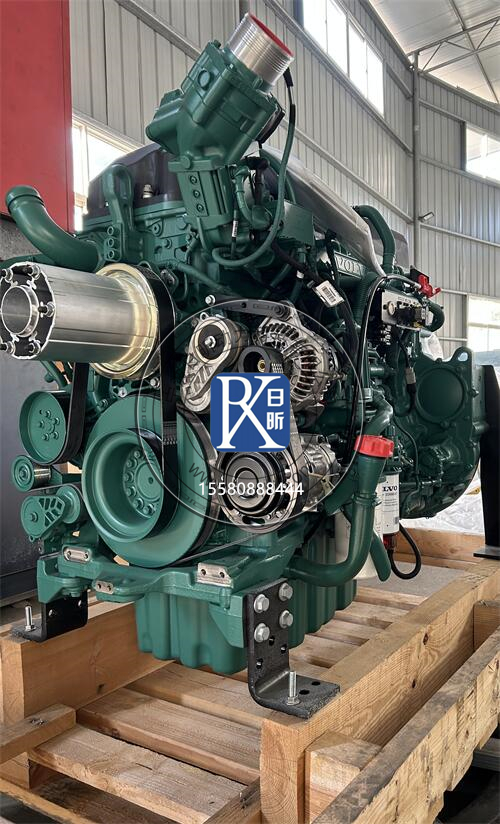

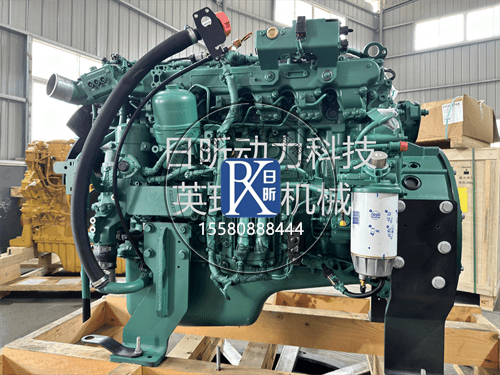

沃尔沃柴油机（如D13、D16系列）的正时灯检测是确保燃油喷射与活塞运动同步的核心手段，其步骤和标准值需严格遵循原厂规范。以下结合官方技术资料与维修实践，系统解析具体操作流程及关键参数：

一、检测前准备
工具与设备：
正时灯：需支持柴油机触发模式（如OTC4600或Snap-onMT3500），精度±0.5°。
飞轮观察孔工具：如Volvo专用工具9993712，用于移除飞轮壳观察孔盖。
诊断仪：VDS（VolvoDiagnosticSystem）或DAD（DieselAnalyzer）用于读取实时数据。
辅助工具：扭矩扳手（精度±5%）、塞尺（0.05-1mm）、耐高温手套。
环境条件：
发动机需预热至正常工作温度（冷却液温度80-95℃）。
关闭空调、大灯等非必要负载，确保怠速稳定（D13:750±50rpm；D16:600±30rpm）。
检测区域应通风良好，避免油气积聚。

二、正时标记识别
（一）飞轮标记
D13发动机：
TDC标记：飞轮边缘“0”刻线与观察孔指针对齐。
提前角标记：距TDC标记顺时针方向15°、22°、25°处有“-15”、“-22”、“-25”刻线。
验证方法：用手电筒照射观察孔，转动曲轴至“0”标记与指针重合，此时1缸活塞处于压缩上止点。
D16发动机：
船用机型：飞轮边缘“TDC”标记与观察孔三角箭头对齐，提前角标记为16°、19°（适用于IMOTierIII标准）。
车用机型：标记布局与D13类似，但冷启动提前角标记为22°（-22）。
（二）凸轮轴标记
D13：
凸轮轴齿轮“INJ”刻线需与缸体定位销对齐，偏差≤0.5mm。
平衡轴齿轮键槽与轴键对齐，否则需成套更换齿轮组。
D16：
凸轮轴盖刻线需夹住所视标记，允许视觉误差±0.5mm。
正时皮带张紧轮指针需根据环境温度调整（-20℃对准左侧标记，20℃对准中心标记）。

三、正时灯检测步骤
（一）连接设备
触发信号获取：
共轨机型（如D13B/D16C）：
将正时灯触发线连接至第一缸喷油器的信号插头（绿色/白色导线）。
确保触发线屏蔽层接地良好，避免电磁干扰。
机械泵机型（如早期D16A）：
使用油压传感器（如VolvoPenta3107M）夹在第一缸高压油管上，触发正时灯。
电源与接地：
正时灯红色电源线接蓄电池正极，黑色线接负极，电压需稳定在24±0.5V。
若发动机启动困难，可临时连接辅助电源（如应急启动电源）。
（二）动态检测
怠速工况检测：
启动发动机，稳定怠速3-5分钟。
对准飞轮观察孔，调整正时灯电位器使“0”标记清晰可见。
标准值：
D13：15°-18°BTDC（冷启动补偿后允许增至20°BTDC）。
D16：17°-20°BTDC（船用机型为16°-19°BTDC）。
允许误差：±1.5°，超出需检查喷油泵驱动齿轮或EMS传感器。
额定转速检测：
逐渐提升转速至额定值（D13:2100rpm；D16:1800rpm）。
观察飞轮标记，此时提前角应自动增至22°-25°BTDC（D13）或19°-22°BTDC（D16）。
异常处理：若提前角未变化，检查机械离心提前装置或EMS动态补偿模块。
冷启动验证：
关闭发动机，等待冷却至环境温度（≤25℃）。
启动发动机，观察冷启动阶段（0-30秒）提前角：
D13：22°-24°BTDC（持续10-15秒后回落至标准值）。
D16：20°-22°BTDC（暖机后回落至17°-20°BTDC）。
（三）数据记录与分析
多工况检测：
记录怠速、额定转速、冷启动等至少3个工况的提前角数据，绘制趋势曲线。
对比VDS诊断仪读取的EMS数据，偏差应≤±1°。
异常波形识别：
若正时灯闪烁频率异常（如忽快忽慢），可能是喷油器信号干扰或飞轮标记磨损。
使用示波器检测喷油器驱动信号，正常波形应呈现稳定的矩形脉冲（幅值110-130V，脉宽0.8-1.2ms）。

四、标准值与调整规则
（一）基础参数
机型 工况 标准提前角（BTDC） 验证方法
D13 怠速（750rpm） 15°-18° 正时灯+VDS对比
额定转速 22°-25° 正时灯+缸压法
D16 常规工况 17°-20° 正时灯+飞轮标记
船用IMOTierIII 16°-19° 正时灯+SCR系统协同
（二）特殊场景调整
高原地区：
海拔每升高1000米，提前角增加1°-2°，同时需调整增压压力（每升高1000米增加0.02bar）。
检测时需使用海拔补偿公式：
补偿提前角=标准值+0.0012×海拔高度（米）
低温环境：
环境温度＜-10℃时，冷启动提前角允许增至24°BTDC（D13）或22°BTDC（D16）。
需配合预热塞系统（如VolvoPenta11666041）使用，避免爆震。

五、异常处理与维护建议
（一）常见故障诊断
提前角偏差＞2°：
可能原因：
正时齿轮磨损（啮合间隙＞0.4mm）。
高压油管老化（脉冲响应延迟＞0.5ms）。
处理方案：
更换正时齿轮组，检查轴颈径向间隙（D13≤0.08mm，D16≤0.09mm）。
用超声波测厚仪检测高压油管壁厚，磨损＞0.2mm需更换。
正时灯闪烁不稳定：
可能原因：
喷油器信号干扰（线束屏蔽层破损）。
飞轮标记模糊（需重新刻画）。
处理方案：
更换破损线束，使用双绞线重连触发信号。
用白色油漆重新标记飞轮刻线，确保反光度一致。
（二）维护周期
常规检测：
每500小时或3个月检查正时标记对齐及齿轮间隙，重载工况缩短至300小时。
使用工业内窥镜（如VolvoPenta3107M）检查飞轮齿圈磨损，缺齿或裂纹需立即更换。
润滑系统维护：
正时齿轮室使用SAE80W-90GL-5齿轮油，每2000小时更换。
共轨机型需定期清洁燃油计量阀（每1000小时），防止堵塞导致提前角控制失效。

六、注意事项
安全操作：
检测时禁止触摸旋转部件，建议佩戴护目镜和耐热手套。
高压共轨系统压力可达2000bar，拆卸喷油器前需泄压（使用VDS执行泄压程序）。
工具校准：
正时灯每年需送专业机构校准（如NIST认证实验室），确保精度符合ISO17025标准。
扭矩扳手使用前需验证，误差超过±5%需返厂维修。
数据记录：
每次检测后需记录环境温度、海拔、检测时间及调整量，建立发动机维护档案。
异常数据需拍照留存，作为后续故障分析的依据。
通过系统化检测与精准调整，可确保沃尔沃柴油机在全工况下保持最优性能。建议优先参考《VolvoTruckD11/D13/D16发动机维修手册》（可通过官方渠道获取），并使用原厂工具（如VDS诊断仪、正时校准套件）进行操作。对于复杂故障，推荐联系沃尔沃授权服务网点进行深度检修，避免因非专业调整导致高压共轨系统损坏。
