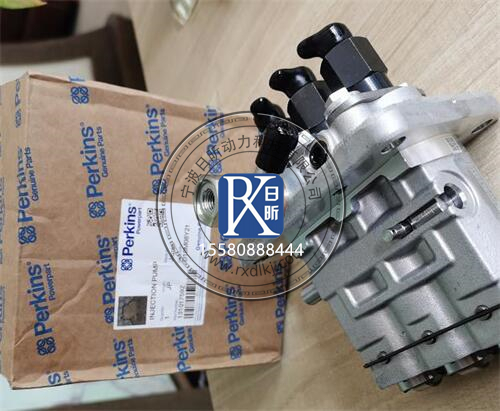

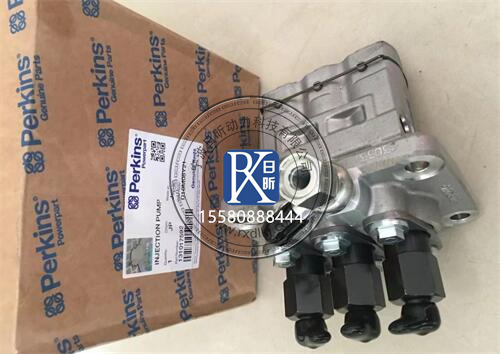

珀金斯403D-11发动机的柴油油泵型号及技术规格

一、核心型号与适配性
主型号与对应关系
原厂零件号：131017961（整机配套件编号）
燃油喷射泵型号：DensoS3L094500-8630（核心执行部件）
适配范围：仅限珀金斯403D-11发动机，同时兼容403C-11等相近型号。
替代型号：部分供应商标注为094500-8620（需核对泵体标记确认兼容性）。
关键部件构成
采用DensoS3L系列柱塞泵结构，包含4组柱塞偶件（对应3缸发动机的喷油时序）。
集成机械调速器（非电子控制），通过离心力调节供油量，适配固定转速工况。
驱动齿轮齿数为17齿，模数2.5，与发动机正时齿轮直接啮合。

二、技术规格参数
（一）基础性能参数
压力特性
最大喷射压力：1800bar（适用于高压缩比工况，确保燃油雾化效果）。
燃油提升泵压力：静态压力≥0.42kgf/cm²（75%负载时实测值）。
泄压阀开启压力：2200±50bar（防止异常超压损坏部件）。
流量参数
标准供油量：单缸每循环45±2mm³（在1500rpm时测试）。
最大流量：220L/h（满足全负荷工况燃油需求）。
回油量：≤5L/h（通过回油管路返回油箱的燃油量）。
（二）安装与驱动参数
驱动方式
齿轮驱动：由发动机曲轴正时齿轮通过中间惰轮驱动，旋转方向为逆时针（从泵端观察）。
传动比：1:1（与曲轴转速同步）。
安装定位：采用3螺栓固定法兰，定位销孔直径8mm，确保安装精度。
喷油正时参数
静态提前角：19°±1°BTDC（上止点前19度，通过飞轮标记校准）。
动态调整范围：机械离心式提前器可自动补偿2-4°（随转速升高增大提前角）。
正时标记：泵体法兰与发动机正时齿轮室盖需对齐“0”刻度线。
（三）燃油兼容性
适用燃油类型
柴油标准：符合EN590或ASTMD975的超低硫柴油（硫含量≤10ppm）。
粘度要求：2.5-4.5cSt（40℃时），超出范围可能导致柱塞磨损或泄漏。
杂质过滤：需配合≤5μm精度的燃油滤清器（建议使用珀金斯原厂12198300滤芯）。

三、维护与校准关键数据
紧固扭矩
安装螺栓：23±2N・m（按对角线顺序分次拧紧）。
高压油管接头：45±3N・m（使用扭矩扳手防止螺纹变形）。
测试标准
密封性测试：在2000bar压力下保持30秒，压降≤50bar为合格。
流量一致性：各缸供油量偏差≤3%（通过专用试验台检测）。
正时校准工具
需使用珀金斯专用正时锁止工具（如TPD1458E手册中推荐的303-1234工具）。
飞轮正时标记需与指针重合，同时泵体齿轮标记对齐惰轮刻线。

四、故障诊断核心指标
压力异常判定
低压侧：怠速时燃油压力应≥0.35bar，低于0.2bar需检查燃油泵或滤清器。
高压侧：全负荷时压力应≥1600bar，下降200bar以上需拆解检查柱塞磨损。
流量异常表现
单缸供油量偏差超过±5%时，可能导致发动机抖动或功率不均。
回油量超过8L/h，提示柱塞偶件或出油阀密封失效。

五、官方技术支持途径
权威文档获取
珀金斯官方维修手册《TPD1458E》第8章提供油泵拆解图、扭矩表及正时调整步骤。
在线资源如DieselPartsDirect可下载400系列发动机燃油系统技术白皮书。
专业工具采购
正时锁止工具、高压油管扳手等专用工具可通过珀金斯授权经销商（如湖南英珀威机械）订购。
建议使用PerkinsPowerNet电子诊断系统进行喷油正时动态验证。
通过以上参数，用户可全面掌握403D-11柴油油泵的技术特性。在维护或更换时，务必参考官方手册并使用原厂配件，以确保发动机性能与可靠性。对于复杂故障（如正时偏移或柱塞磨损），建议联系珀金斯认证服务中心（电话15580888444）进行专业检修。
