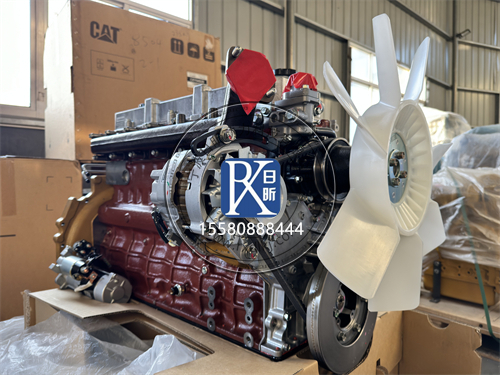

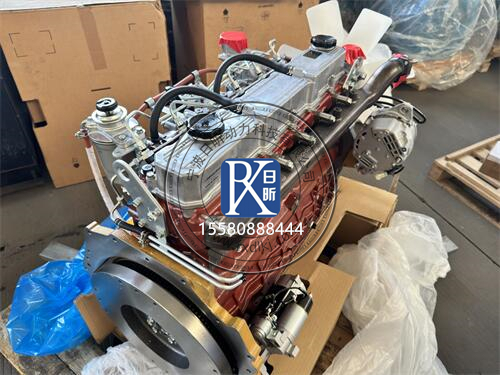

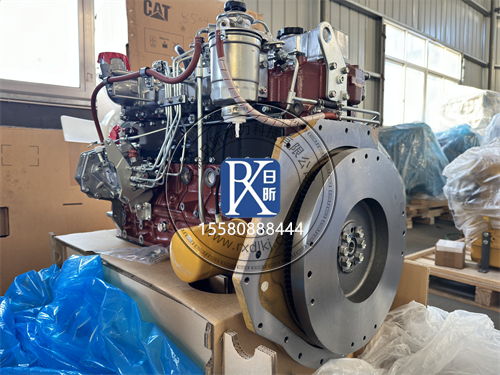

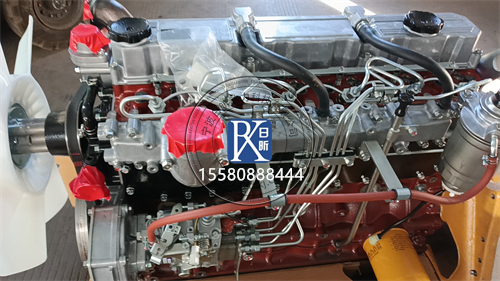

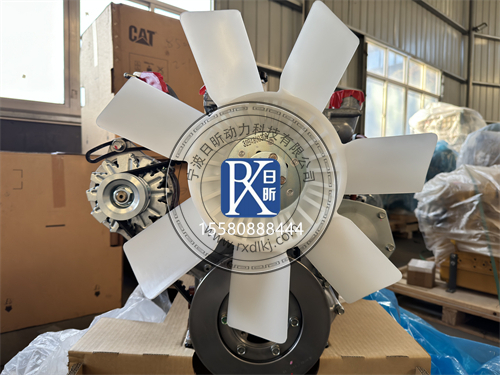

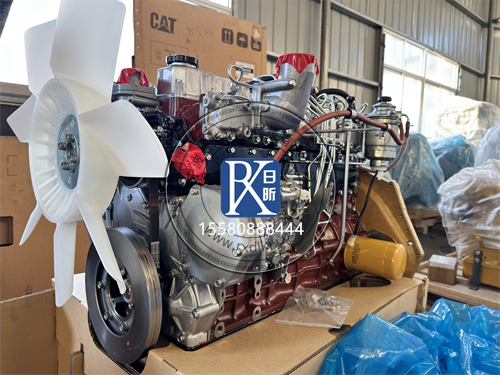

三菱S6K柴油机常见故障及解决方案的详细列表

以下是三菱S6K柴油机常见故障及解决方案的详细列表，结合官方技术文档与实际维修案例，按系统分类提供针对性解决策略：

一、燃油系统故障
1.启动困难或无法启动
可能原因：
高压共轨系统轨压不足：高压油泵磨损或燃油滤清器堵塞导致轨压无法达到1800bar标准值。
喷油器堵塞或泄漏：多孔喷油器（8孔，孔径0.18mm）因燃油杂质或积碳导致雾化不良。
预热塞故障：低温环境下预热塞失效，无法提升燃烧室温度。
解决方案：
检查燃油滤清器，必要时更换；使用专用工具检测高压油泵压力，若低于1600bar需大修。
拆卸喷油器进行超声波清洗，测试喷油压力（标准值190±5bar），泄漏量＞30ml/min时更换。
用万用表测量预热塞电阻（正常范围0.5-1.2Ω），损坏时整套更换以确保一致性。
2.动力不足
可能原因：
喷油正时偏差：ECU控制的喷油提前角未根据工况实时调整，导致燃烧效率下降。
空气滤清器堵塞：进气量不足引发混合气过浓，黑烟排放增加。
涡轮增压器效率下降：涡轮叶片积碳或轴承磨损导致增压压力不足（标准值0.2-0.25MPa）。
解决方案：
使用专用诊断仪读取喷油正时数据，与标准MAP图对比，偏差＞±2°CA时重新校准。
检查空气滤清器压降（正常＜5kPa），清洁或更换滤芯，同时检查进气管道密封性。
拆解涡轮增压器，清洗叶轮和壳体，测量轴承间隙（轴向＞0.2mm、径向＞0.1mm需更换）。

二、润滑系统故障
1.机油压力过低
可能原因：
机油泵磨损：齿轮间隙过大（标准0.05-0.15mm）导致泵油量不足。
轴瓦间隙超标：曲轴主轴瓦或连杆瓦磨损，使机油泄漏量增加。
机油粘度不足：长期高温运行或劣质机油导致粘度下降（标准SAE15W-40）。
解决方案：
拆解机油泵，测量齿轮啮合间隙，超过0.2mm时更换泵体组件。
用内径千分尺测量轴瓦内径，与曲轴轴颈配合间隙＞0.12mm时整套更换轴瓦。
定期检测机油粘度（40℃时标准粘度90-120mm²/s），按手册要求每500小时更换机油。
2.机油消耗异常
可能原因：
活塞环磨损：气环密封失效导致机油窜入燃烧室，排气管冒蓝烟。
涡轮增压器油封损坏：机油进入进气道，与空气混合燃烧。
气缸垫损坏：冷却液进入油底壳，稀释机油导致液位升高。
解决方案：
检测气缸压缩压力（标准值300±20kPa），压力差＞15%时拆解检查活塞环磨损量（端隙＞1.2mm需更换）。
启动发动机观察涡轮增压器进油口，若有明显机油泄漏则更换油封组件。
检查冷却液中是否有油渍，用冰点仪检测机油含水量＞0.2%时更换气缸垫。
三、冷却系统故障
1.水温过高
可能原因：
水泵叶轮腐蚀：冷却液长期未更换导致叶轮破损，流量不足。
节温器卡滞：主阀门无法全开，冷却液仅进行小循环。
散热器堵塞：水垢或杂物堆积使散热效率下降（标准散热面积损失＜10%）。
解决方案：
拆解水泵检查叶轮完整性，裂纹或缺口超过1/3时更换总成。
检测节温器开启温度（标准82±2℃），在热水中测试阀门升程应＞8mm，否则更换。
使用专用清洗剂冲洗散热器，必要时进行超声波清洗，确保冷却液流速＞5L/min。
2.冷却液泄漏
可能原因：
缸体裂纹：长期过热或机械应力导致冷却水套破裂。
软管老化：橡胶管出现龟裂或接头松动。
散热器芯子破损：散热管腐蚀穿孔。
解决方案：
对缸体进行压力测试（0.3MPa，3分钟压降＜0.05MPa），发现裂纹时采用铸铁焊条补焊或更换缸体。
检查软管老化程度，重点观察弯曲部位，更换时需使用原厂卡箍（扭矩25±2N・m）。
拆解散热器进行气密性检测，破损散热管可采用铜焊修复，超过3处时整体更换。

四、电气系统故障
1.ECU控制异常
可能原因：
传感器信号失真：曲轴位置传感器或增压压力传感器输出信号异常。
线束接触不良：ECU连接器针脚氧化或松动导致通信中断。
软件程序错误：控制逻辑冲突或版本不兼容。
解决方案：
使用示波器检测传感器波形，曲轴传感器信号幅值应＞5V，增压压力传感器线性度误差＜2%。
清洁ECU连接器，涂抹导电膏后重新插紧，必要时更换线束总成。
连接专用诊断仪进行ECU软件升级，清除历史故障码后进行路试验证。
2.启动电机不工作
可能原因：
蓄电池电压不足：启动时电压＜24V导致电机无法运转。
启动继电器故障：触点烧蚀或线圈断路。
电机碳刷磨损：碳刷长度＜8mm导致接触不良。
解决方案：
用万用表检测蓄电池静态电压（标准26-28V），充电后仍无法达到需更换。
短接继电器端子测试电机是否运转，触点电阻＞0.5Ω或线圈电阻＞100Ω时更换继电器。
拆解启动电机检查碳刷磨损量，更换后需调整弹簧压力至12±1N。
五、机械系统故障
1.异常噪音
可能原因：
气门间隙过大：冷态时进气门间隙＞0.35mm、排气门＞0.45mm引发敲击声。
齿轮系磨损：正时齿轮啮合间隙＞0.25mm导致异响。
活塞敲缸：活塞与缸套间隙＞0.4mm（标准0.15-0.3mm）。
解决方案：
冷机状态下调整气门间隙（进气0.30±0.02mm，排气0.35±0.02mm），使用塞尺逐缸检查。
拆解齿轮室测量齿轮啮合间隙，超过0.3mm时成对更换正时齿轮。
检测活塞直径与缸套内径差值，超限时更换活塞组并镗缸至加大尺寸（+0.25mm或+0.50mm）。
2.涡轮增压器异响
可能原因：
涡轮轴轴承损坏：轴向窜动量＞0.2mm或径向间隙＞0.1mm。
叶轮与壳体摩擦：积碳或异物导致叶轮变形。
旁通阀卡滞：废气旁通阀无法正常开启引发喘振。
解决方案：
拆解涡轮增压器检查轴承磨损情况，更换时需同时更换浮动轴承和止推片。
清洁叶轮和壳体，使用百分表检测叶轮跳动量＜0.15mm，超限时更换涡轮总成。
检查旁通阀弹簧弹力（标准25±2N），卡滞时用化清剂清洗并润滑阀杆。

六、预防性维护建议
日常检查：
每日启动前检查机油液位（保持在油尺H-L刻度之间）、冷却液液位（膨胀水箱3/4高度）和燃油储量。
运行中监控水温（正常80-95℃）、机油压力（怠速＞0.1MPa，高速＞0.3MPa）和排气颜色。
定期保养：
50小时：清洁空气滤清器外滤芯，检查皮带张紧度（挠度10-15mm）。
250小时：更换机油和机油滤清器，检查喷油器密封性。
500小时：更换燃油滤清器，检测高压共轨压力传感器精度。
1000小时：检查气门间隙，清洗涡轮增压器进气管道。
专项维护：
每2000小时使用燃油系统清洁剂清洗喷油器，防止积碳堵塞。
每5000小时检查活塞环端隙和侧隙，必要时进行镗缸大修。
每10000小时更换正时皮带，检测ECU软件版本并升级。
七、专业维修注意事项
高压部件操作：
拆卸高压油管前，需先释放共轨压力（通过诊断仪执行泄压程序），避免高压燃油喷射造成人身伤害。
安装喷油器时，需使用专用工具压装到位，确保O型圈无扭曲，扭矩达到120±5N・m。
ECU编程要求：
更换ECU后需进行防盗解除和参数匹配，使用三菱专用软件写入发动机序列号和喷油量修正值。
禁止在发动机运转时插拔传感器插头，以免产生瞬间高压损坏ECU模块。
配件更换标准：
关键部件（如高压油泵、喷油器）必须使用三菱原厂配件，副厂件可能导致轨压波动或燃烧异常。
密封件（如气缸垫、O型圈）每次拆卸后必须更换，避免泄漏。

八、故障诊断流程图
plaintext
启动困难→检查蓄电池电压→检测轨压→测试预热塞→检查喷油器
动力不足→测量增压压力→检查空气滤清器→校准喷油正时→测试涡轮增压器
水温过高→检查水泵流量→检测节温器→清洗散热器→排查气缸垫
异常噪音→听诊定位声源→检查气门间隙→测量齿轮间隙→检测活塞间隙

通过系统化的故障排查与精准维护，可有效降低三菱S6K柴油机的故障率。建议用户严格遵循官方保养周期，并通过三菱授权服务网络获取专业技术支持，以确保发动机始终处于最佳运行状态。对于复杂故障（如ECU内部电路损坏、缸体裂纹等），应及时联系厂家技术人员进行修复，避免因自行处理不当导致二次损坏。
