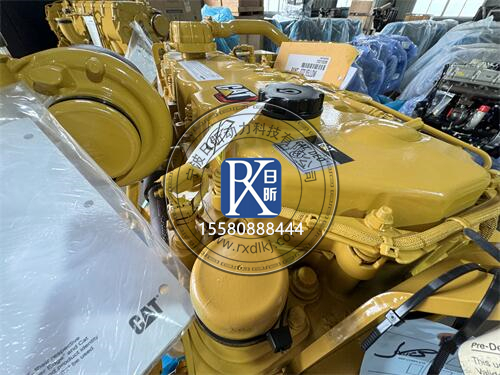

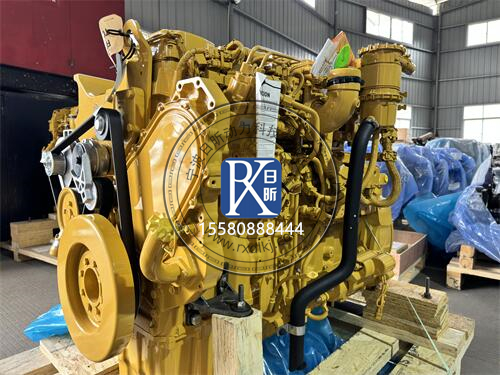

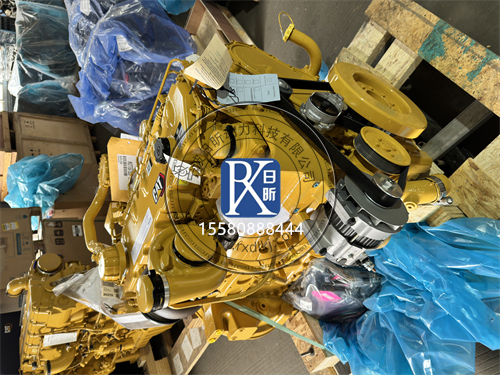

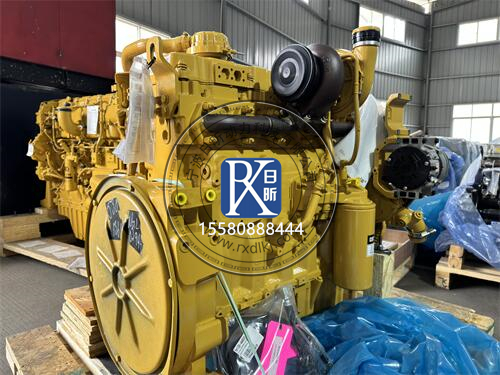

卡特彼勒C9.3共轨燃油系统深度排查流程（含原厂技术标准与环境适配方案）

一、系统级诊断准备与安全规范
工具与设备要求
核心工具：卡特彼勒电子技术员（ET）诊断仪（型号ET-200）、高精度燃油压力表（量程0-2500bar，精度±1%）、喷油器试验台（型号993-030）、示波器（带宽≥100MHz）。
安全防护：操作前释放高压系统压力（断开蓄电池负极，使用ET执行泄压程序），佩戴防护眼镜和耐油手套，避免燃油喷射风险。
初步检查清单
燃油液位（≥1/4箱）、燃油品质（水分含量≤0.3%，使用折射仪检测）。
空气滤清器压差（正常＜2.5kPa，超3kPa更换1R-0751型滤芯）。
蓄电池电压（启动时≥12.5V，低于10.5V需充电或更换）。

二、分系统故障排查步骤
（一）燃油压力系统精准诊断（占比40%）
轨压异常专项检测
静态轨压测试：
①连接燃油压力表至共轨管测试口，使用ET诊断仪读取轨压数据。
②启动前轨压应接近大气压力（≤0.5bar），启动后10秒内升至200bar以上（标准值：怠速500-800bar，全负荷1800-2000bar）。
轨压建立缓慢（＞15秒）：检查低压油路密封性（手动泵加压至5bar，透明软管无连续气泡）。
轨压波动＞±5%：排查泄压阀泄漏（使用ET执行泄漏测试，允许泄漏量≤30滴/分钟）。
高压油泵性能验证
输出压力测试：
①断开高压油泵出油口，连接临时油管至量杯。
②使用起动机拖动发动机（每次10秒，间隔30秒），测量出油量（标准：10秒内≥50mL，压力≥300bar）。
出油量不足：拆检油泵柱塞磨损（允许间隙≤0.02mm），更换磨损部件并同步更换燃油导轨密封件。
计量单元检测：
①测量计量单元电阻（标准2.5-3.5Ω），异常则更换。
②使用ET执行计量单元校准（路径：燃油系统→高压油泵→计量单元学习）。
（二）喷油器深度检修（占比30%）
喷油器功能测试
开启压力校准：
①将喷油器安装至试验台，逐步加压至开启压力（标准1800±50bar），记录开启压力值。
开启压力偏差＞±3%：调整压力调节螺钉（顺时针增加压力），并重新测试。
泄漏测试：
①保持压力1800bar，观察10秒内滴漏次数（允许≤1滴）。
滴漏超量：拆解喷油器，检查阀针锥面磨损（允许划痕深度≤0.02mm），必要时更换阀针偶件。
喷油器电气性能检测
电阻与波形分析：
①测量喷油器线圈电阻（标准0.8-1.2Ω），异常则更换。
②使用示波器检测驱动波形（正常为矩形波，幅值110-130V，脉宽2-5ms），异常则检查ECU驱动模块。
（三）传感器与电控系统验证（占比20%）
燃油压力传感器诊断
信号验证：
①怠速时传感器输出电压应为0.5-1.0V（5V供电），全负荷时3.5-4.5V。
电压偏差＞±10%：清洁传感器探头（使用无水酒精），重新校准（ET路径：燃油系统→传感器校准）。
线束检查：
测量信号线电阻（≤0.5Ω/100m），屏蔽层接地区电阻≤1Ω，否则修复或更换线束。
曲轴/凸轮轴位置传感器同步性检测
相位差验证：
①使用ET诊断仪读取曲轴与凸轮轴相位差（标准±1°），超差时检查正时链条伸长量（＞0.5%时更换）。
相位异常：重新校准传感器间隙（CPS：0.8-1.2mm，CMP：0.5-0.7mm），使用塞尺调整后紧固螺栓（扭矩8-10N・m）。
（四）低压油路与滤清器维护（占比10%）
燃油滤清器堵塞检测
压差测试：
①使用压差表测量滤清器进出口压力（正常＜1.0bar，超1.5bar更换滤芯）。
压差异常：检查滤芯是否吸扁（多尘环境需检查进气管路是否破损）。
水分排放：
油水分离器积水＞0.3%时强制更换滤芯，并清洁排水阀（长沙地区建议每200小时检查一次）。
输油泵性能测试
出口压力检测：
①断开输油泵出口，连接压力表，手动泵油至压力稳定（标准0.3-0.5MPa）。
压力不足：更换输油泵膜片或检修内部止回阀。

三、极端工况针对性排查要点
高温环境（＞35℃）维护
燃油预热器检查：
①测量预热器电阻（标准＜1Ω），-15℃环境下预热后燃油温度需达20℃以上。
预热失效：更换PTC加热元件（耐温180℃），同步检查线束绝缘电阻（潮湿环境需＞10MΩ）。
冷却系统关联：
检查冷却液温度传感器（20℃时电阻2.5-3.0kΩ，80℃时0.2-0.3kΩ），异常则更换，避免因水温信号错误导致轨压补偿异常。
多尘环境（含尘量＞500mg/m³）强化
进气系统防护：
①加装二级空气滤清器（过滤精度2μm），每100小时吹扫进气压力传感器进气口。
传感器膜片积灰：使用压缩空气反向吹扫（压力≤0.6MPa），无效则更换传感器。
四、原厂工具与配件标准
关键部件 原厂型号 检测工具 更换标准
高压油泵 3822001 燃油压力表（0-2500bar） 柱塞磨损＞0.02mm或输出压力＜300bar
喷油器 21244717 喷油器试验台（993-030） 开启压力偏差＞±5%或滴漏＞1滴/10秒
燃油压力传感器 26540101 示波器（带宽≥100MHz） 信号偏差＞±10%或电阻异常

五、长沙地区实操建议
本地区化服务支持
紧急故障处理：联系湖南英珀威机械（中意一路967号），4小时内提供原厂喷油器清洗剂（型号11411526-2）及燃油压力表租赁服务。
深度诊断：使用ET诊断仪远程分析数据流，重点排查高温高湿环境下传感器线束的绝缘性能（绝缘电阻需＞10MΩ）。
环境适配维护
雨季防护：每季度检查燃油滤清器防水性能（IP67等级），涂抹硅脂防腐蚀。
高温工况：燃油预热器检测周期缩短至500小时，同步检查燃油箱呼吸阀是否堵塞（避免负压影响供油）。
结语：数据驱动的精准修复
卡特彼勒C9.3共轨燃油系统的故障排查需严格遵循“先系统后部件、先软件后硬件”的原则，结合原厂诊断工具（如ET系统）和数据流分析，精准定位故障点。用户需注意：高压油泵柱塞磨损和喷油器雾化不良是最常见诱因，建议优先检查这两大系统，并严格使用原厂配件以避免二次故障。通过建立维护档案（记录每次检测的轨压、喷油器开启压力数据），可有效提升排查效率，将平均修复时间控制在6-10小时内（复杂机械故障除外）。始终牢记：精确检测是修复基础，规范操作是质量保障。
