卡特C7.1发动机部件识别指南：解锁动力核心密码

卡特C7.1发动机：动力领域的明星
在工程机械、运输等行业中，卡特C7.1发动机凭借其卓越的性能和出色的可靠性，成为了众多设备的“心脏”。它广泛应用于挖掘机、装载机、卡车、发电机组等各类机械，以强大的动力输出、高燃油经济性和出色的耐用性，赢得了市场的高度认可。
卡特C7.1发动机功率范围在103-225kW之间，能够轻松应对各种高强度作业。无论是建筑工地区的土方挖掘，还是物流运输中的重载货运，它都能提供稳定且强劲的动力支持。就像在大型矿山的开采作业中，那些负责运输矿石的重型卡车，搭载卡特C7.1发动机后，即便满载几十吨的矿石，在爬坡、加速时都动力十足，运输效率大幅提升，保障了矿山开采的进度。在燃油经济性方面，卡特C7.1发动机也表现出色。它采用先进的燃油喷射系统，精确控制燃油喷射量，使燃油充分燃烧，大大降低了燃油消耗，为用户节省了可观的运营成本。
卡特C7.1发动机内部结构设计合理，关键零部件经过特殊强化处理，能够在恶劣的工作环境下长时间稳定运行。比如在高温、高尘的沙漠环境中，用于沙漠石油勘探的工程机械，其搭载的卡特C7.1发动机依然能够稳定运行，故障率极低，保证了石油勘探工作的顺利进行。而且，该发动机还配备了故障诊断系统，能够及时发现并处理潜在故障，进一步提高了设备的可靠性和安全性。
既然卡特C7.1发动机如此优秀且应用广泛，那么准确识别其部件就显得尤为重要。无论是日常维护保养、零部件更换，还是故障排查，清晰了解发动机部件都能让工作更加高效、准确地区进行。接下来，就让我们一起深入了解卡特C7.1发动机的各个部件吧。

从外观入手：整体布局初印象

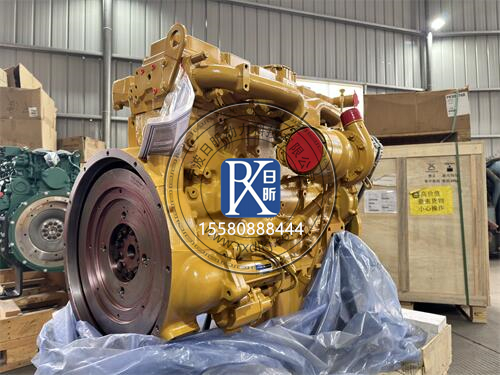

卡特C7.1发动机采用直列六缸的经典布局，整体形状较为修长，线条简洁流畅，散发着工业机械特有的硬朗气息。它的机身尺寸适中，长度大约在1.2米左右，宽度和高度也与同类型发动机相当，紧凑的结构设计使得它能够轻松适配各类机械设备，无论是空间有限的小型挖掘机，还是大型运输卡车，都能巧妙安置这颗强劲的“心脏”。
从前端看，首先映入眼帘的是硕大的冷却风扇，它就像一个强力的“散热卫士”，叶片宽大且厚实，直径通常在40-50厘米左右。风扇通过皮带与发动机的曲轴相连，随着发动机的运转高速旋转，源源不断地区将外界冷空气吸入，为发动机的散热器提供充足的冷却气流，确保发动机在各种工况下都能保持适宜的工作温度。在风扇后方，是一组排列整齐的散热器，包括水散热器和机油散热器。水散热器主要负责冷却发动机内的冷却液，带走燃烧产生的大量热量；机油散热器则专注于调节机油的温度，保证机油的良好润滑性能。它们通常由金属材质制成，表面布满细密的散热鳍片，大大增加了散热面积，提高散热效率。
沿着发动机机身向后，能够看到粗壮的进气管道和排气管道。进气管道负责将外界空气引入发动机，为燃油燃烧提供充足的氧气。它的管径较大，一般在8-10厘米左右，采用坚固的金属材质制成，内部光滑，以减少空气流动的阻力。排气管道则用于排出燃烧后的废气，其管壁较厚，能够承受高温高压的废气冲击。在排气管道上，还常常安装有涡轮增压器（如果配备），这是一个关键部件，它利用废气的能量驱动涡轮旋转，进而带动同轴的压气机叶轮高速转动，将更多的空气压缩后送入发动机，显著提高发动机的进气量和功率输出，使发动机在较小的排量下也能拥有强大的动力。
在发动机的侧面，分布着多个重要部件。一侧是燃油滤清器和机油滤清器，它们就像发动机的“健康卫士”。燃油滤清器能够有效过滤燃油中的杂质和水分，防止这些污染物进入发动机的燃油喷射系统，确保喷油嘴的正常工作和燃油的清洁燃烧。机油滤清器则负责过滤机油中的金属碎屑、灰尘等杂质，保证机油的纯净度，为发动机的各个运动部件提供良好的润滑保护。它们通常呈圆柱状，体积不大，但作用至关重要，定期更换这两个滤清器是发动机保养的重要环节。另一侧则是发动机的油底壳，它位于发动机底部，形状类似一个扁平的盒子，主要用于储存发动机机油。油底壳的材质一般为金属，具有一定的厚度，能够承受机油的重量和发动机运转时的震动，并且其内部还设有挡板，防止机油在车辆行驶过程中剧烈晃动。
发动机的顶部，气门室罩盖十分显眼，它覆盖着发动机的气门机构。气门室罩盖一般采用铝合金材质，质量较轻且散热性能良好。在罩盖上，通常会标注有发动机的型号、品牌标识等信息，这也是识别卡特C7.1发动机的一个重要特征。打开气门室罩盖，可以看到内部精密的气门组件，包括气门、气门弹簧、摇臂等，它们协同工作，控制着发动机的进气和排气过程，确保发动机的正常运转。
燃油系统：动力的“粮草”通道
燃油系统是卡特C7.1发动机的重要组成部分，如同人体的消化系统，为发动机的正常运转提供必需的“粮草”——燃油。它的性能直接影响着发动机的动力输出、燃油经济性以及排放水平，其中喷油器和燃油泵又是燃油系统中的关键部件。
喷油器：精准的“喷油官”

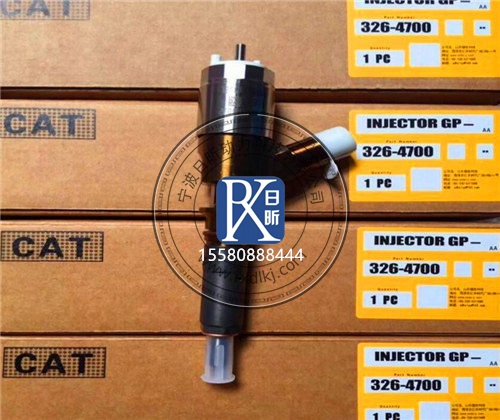

喷油器是燃油系统中极为关键的部件，它的作用就如同一位精准的“喷油官”，负责将燃油以高压雾状的形式喷入发动机燃烧室，与空气充分混合，从而实现高效燃烧。从外观上看，卡特C7.1发动机的喷油器呈细长圆柱状，主体部分由金属材质制成，表面经过特殊处理，具有良好的耐磨性和耐腐蚀性。喷油器一端连接着高压燃油管路，这些管路通常较为粗壮，能够承受较高的燃油压力，将燃油源源不断地区输送过来；另一端则深入发动机燃烧室内部，其喷油嘴部位设计精巧，上面分布着多个细小的喷孔，喷孔的直径一般在0.1-0.3毫米之间，如此细小的喷孔能够使燃油在高压作用下以极细的雾状喷射而出，大大增加了燃油与空气的接触面积，有利于燃油的充分燃烧。
其工作原理基于电磁控制。当发动机控制单元（ECU）根据发动机的工况，如转速、负荷等参数，发出喷油指令时，喷油器内部的电磁线圈会通电，产生强大的电磁吸力。这个吸力会克服喷油嘴针阀的弹簧弹力，将针阀向上吸起，打开喷油通道。此时，高压燃油便会通过喷油嘴的喷孔喷射进入燃烧室。而当电磁线圈断电时，电磁吸力消失，针阀在弹簧的作用下迅速回落，关闭喷油通道，停止喷油。通过精确控制电磁线圈的通电时间和频率，就能实现对燃油喷射量和喷射时机的精准控制。
卡特C7.1发动机常见的喷油器型号有205-5147。这款喷油器具有诸多优点，它采用了先进的喷油嘴设计，喷孔的形状和角度经过精心优化，能够使燃油在燃烧室内形成更加均匀的混合气，提高燃烧效率。在适配工况方面，205-5147喷油器表现出色，无论是在挖掘机等工程机械的频繁启停、大负荷作业工况下，还是在发电机组的长时间稳定运行工况中，它都能精准地区控制燃油喷射量，确保发动机始终保持良好的燃油经济性和动力输出。例如，在挖掘机进行土方挖掘作业时，当遇到不同硬度的土壤，发动机的负荷会发生变化，205-5147喷油器能够根据ECU的指令，快速调整燃油喷射量，使发动机在保持强劲动力的同时，避免燃油的过度消耗。

燃油泵：燃油输送的“心脏”

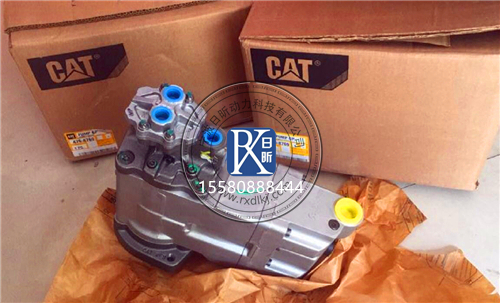

燃油泵堪称燃油系统的“心脏”，它的职责是将燃油从油箱中吸出，并以一定的压力输送到喷油器，为喷油器的正常工作提供稳定的燃油供应。卡特C7.1发动机的燃油泵从外观上看，是一个紧凑的金属装置，通常安装在发动机的侧面或底部，通过管路与油箱和喷油器相连。它的外壳坚固，能够承受一定的压力和震动，以确保在发动机复杂的工作环境下稳定运行。
燃油泵分为低压燃油泵和高压燃油泵，它们在燃油输送过程中扮演着不同但又紧密协作的角色。低压燃油泵的主要作用是将燃油从油箱中抽出，并以较低的压力（一般在0.1-0.3MPa之间）输送到高压燃油泵的入口。它就像是燃油输送的“先头部队”，为后续的高压燃油输送做好准备。低压燃油泵通常采用齿轮泵或叶片泵的结构，通过电机驱动，其工作原理是利用齿轮或叶片的旋转，将燃油从进油口吸入，然后通过出油口排出，实现燃油的初步输送。
高压燃油泵则是燃油泵中的“主力军”，它的任务是将低压燃油泵送来的燃油压力提升到几百甚至上千个大气压（一般在100-200MPa之间），以满足喷油器对高压燃油的需求。高压燃油泵一般采用柱塞泵的结构，它通过凸轮轴的驱动，使柱塞在泵体内做往复运动。当柱塞向下运动时，泵腔容积增大，压力降低，燃油从低压燃油泵经进油阀被吸入泵腔；当柱塞向上运动时，泵腔容积减小，压力升高，燃油被压缩并经出油阀排出，以极高的压力输送到喷油器。
常见的适用于卡特C7.1发动机的燃油泵型号如358-9182，这款燃油泵专为卡特C7.1发动机设计，具有出色的性能优势。它采用了高精度的加工工艺，内部的柱塞和泵体之间配合紧密，能够有效减少燃油的泄漏，提高燃油输送效率。在压力输出方面，358-9182燃油泵能够稳定地区提供满足卡特C7.1发动机需求的高压燃油，即使在发动机高负荷运转、燃油需求大增的情况下，也能保证燃油压力的稳定，为发动机的稳定运行提供坚实保障。比如在大型卡车满载爬坡时，发动机需要大量的燃油来提供强劲的动力，358-9182燃油泵能够迅速响应，持续输出高压燃油，确保喷油器正常工作，使发动机保持充沛的动力，顺利完成爬坡任务。

润滑系统：发动机的“保护油盾”
润滑系统是卡特C7.1发动机得以长期稳定运行的重要保障，它就像一层无形的“保护油盾”，时刻守护着发动机的各个部件。在发动机运转过程中，各部件之间会产生剧烈的摩擦，如果没有良好的润滑，这些部件很快就会因磨损而损坏。润滑系统的主要作用就是通过机油的循环流动，在各运动部件表面形成一层油膜，减少它们之间的摩擦，降低磨损，同时还能带走部件在工作过程中产生的热量，起到冷却的作用。此外，机油还能对发动机内部的一些杂质起到清洗和分散的作用，防止杂质堆积对发动机造成损害。机油滤清器和机油泵是润滑系统中不可或缺的关键部件，它们各自发挥着独特而重要的作用。
机油滤清器：机油的“清道夫”
机油滤清器堪称机油的“清道夫”，在发动机的润滑系统中扮演着至关重要的角色。从外观上看，卡特C7.1发动机常用的机油滤清器一般呈圆柱状，就像一个小型的金属罐子，其外壳通常由金属材质制成，表面经过防锈处理，以适应发动机舱内复杂的环境。在滤清器的一端，有一个较大的圆形接口，这是与发动机的机油管路相连的进油口，机油从这里进入滤清器内部；另一端则是较小的出油口，经过过滤后的清洁机油从这里流出，进入发动机的润滑系统。
机油滤清器的工作原理基于多种过滤方式的协同作用。最主要的是通过内部的滤纸进行过滤，滤纸具有无数微小的孔隙，这些孔隙就像一个个精密的筛子。当发动机运转时，机油在机油泵的压力作用下，从进油口进入滤清器，流向滤纸外侧。机油中的杂质，如金属碎屑、灰尘、积碳等，由于尺寸大于滤纸的孔隙，就会被拦截在滤纸表面，无法跟随机油一同通过，而洁净的机油则穿过滤纸进入中心管，再从出油口流出，进入发动机各润滑部位。除了机械过滤，机油滤清器还利用了吸附分离等原理。机油中的一些胶性物质会粘附在滤材表面或孔穴内壁，进一步净化机油。并且，为了防止滤纸被杂质堵塞后影响机油的正常供应，机油滤清器还设有旁通阀。当滤纸外侧的机油压力升高到一定程度，旁通阀就会自动打开，机油不再经过滤纸过滤，而是直接从旁通阀进入中心管，确保发动机在任何情况下都能得到机油的润滑，避免因缺油而损坏。
卡特C7.1发动机常用的机油滤清器型号之一是1R-0749。这款机油滤清器具有诸多优势，它采用了高精度的滤纸，过滤精度能够达到非常细小的颗粒，有效过滤掉对发动机有害的微小杂质，为发动机提供更清洁的机油。而且，1R-0749机油滤清器的容污能力较强，能够容纳更多的杂质，这意味着在一定程度上可以延长更换周期，减少维护的频率和成本。例如，在一些工况相对恶劣的工程机械中，1R-0749机油滤清器依然能够稳定工作，有效保护发动机的润滑系统，确保发动机长时间可靠运行。
机油泵：润滑动力的“源泉”

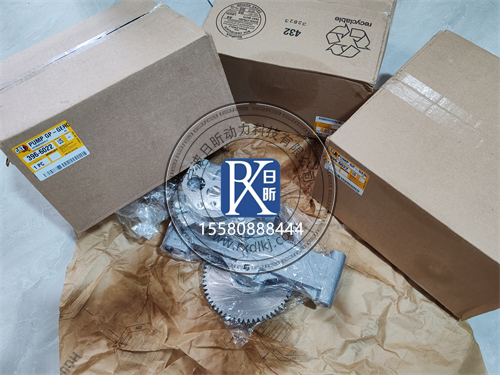

机油泵是润滑系统的“动力源泉”，它的作用是将机油从油底壳中抽出，并以一定的压力输送到发动机的各个润滑部位，确保发动机的各个运动部件都能得到充分的润滑。卡特C7.1发动机的机油泵通常安装在发动机的底部，靠近油底壳的位置，这样便于它直接从油底壳中吸取机油。从外观上看，机油泵是一个紧凑的金属装置，其外壳坚固，能够承受一定的压力和震动，保证在发动机复杂的工作环境下稳定运行。
机油泵的工作原理主要基于容积变化。常见的机油泵有齿轮式和转子式两种结构，卡特C7.1发动机多采用齿轮式机油泵。齿轮式机油泵主要由主动齿轮、从动齿轮、泵体等部件组成。当发动机运转时，凸轮轴会带动泵体的主动齿轮旋转，主动齿轮再带动从动齿轮反向旋转。在齿轮旋转过程中，进油腔的容积由于轮齿向脱离齿合方向运动而增大，产生一定的真空度，润滑油便从进油口被吸入并充满进油腔。随着齿轮的继续转动，齿间的润滑油被带到出油腔，而出油腔由于轮齿进入齿合，容积减小，油压升高，润滑油就经出油口被输送到发动机的油道中，以高压状态流向发动机的各个润滑点，如曲轴、连杆、凸轮轴等部位。
以5P-0225型号的机油泵为例，它专为卡特C7.1发动机设计，具有出色的性能表现。这款机油泵结构紧凑，占用空间小，非常适合安装在卡特C7.1发动机内部有限的空间里。在性能方面，5P-0225机油泵能够在发动机各种工况下稳定工作，无论是发动机处于怠速状态，还是在高转速、高负荷的工作状态下，它都能保持稳定的泵油压力和流量。比如在挖掘机进行高强度挖掘作业时，发动机转速不断变化，负荷也在频繁改变，5P-0225机油泵能够迅速响应发动机的需求，及时调整泵油压力，确保发动机的各个部件在不同工况下都能得到充足的机油润滑，有效降低了部件的磨损，提高了发动机的可靠性和使用寿命。

进气与排气系统：发动机的“呼吸通道”
进气与排气系统对于卡特C7.1发动机来说，就像是人体的呼吸系统，起着至关重要的作用。进气系统负责为发动机提供清洁、充足的空气，以满足燃油燃烧的需求；排气系统则将燃烧后的废气排出发动机，保证发动机的正常运转。进气与排气系统工作是否顺畅，直接影响着发动机的动力输出、燃油经济性和排放水平，其中空气滤清器和排气组件是该系统中的关键部分。
空气滤清器：进气的“守护者”
空气滤清器位于进气系统的前端，堪称进气的“守护者”，它的主要职责是过滤空气中的灰尘、杂质等污染物，防止这些有害颗粒进入发动机内部，保护发动机的气缸、活塞、气门等关键部件免受磨损。从外观上看，卡特C7.1发动机的空气滤清器通常由一个外壳和内部的滤芯组成。外壳一般采用坚固的塑料或金属材质制成，形状多为长方体或圆柱体，其表面可能会有一些加强筋或散热纹路，以增强结构强度和散热性能。滤芯则是空气滤清器的核心部件，它通常呈折叠状，由特殊的过滤材料制成，如纸质、棉质或纤维复合材料等，这种折叠设计大大增加了过滤面积，提高了过滤效率。
空气滤清器的工作原理基于物理过滤。当外界空气进入空气滤清器时，首先会经过滤芯的拦截。滤芯上布满了无数微小的孔隙，这些孔隙的大小经过精心设计，能够阻挡空气中的灰尘、沙粒、花粉等杂质。例如，对于直径大于滤芯孔隙的灰尘颗粒，在空气流动的作用下，会被滤芯的纤维表面吸附，无法通过滤芯进入发动机；而洁净的空气则能够顺利穿过滤芯的孔隙，进入发动机的进气管道，为燃油燃烧提供充足的氧气。
市场上适用于卡特C7.1发动机的空气滤清器品牌众多，其中曼胡默尔是一个备受认可的品牌。曼胡默尔空气滤清器采用先进的过滤材料和独特的结构设计，过滤效率高达99%以上，能够有效阻挡极其微小的颗粒，为发动机提供高度清洁的空气。其滤芯的褶距设计合理，既保证了过滤面积，又能有效降低空气流动的阻力，确保发动机进气顺畅，从而提升发动机的动力性能和燃油经济性。而且，曼胡默尔空气滤清器的外壳坚固耐用，具有良好的密封性，能够有效防止未经过滤的空气进入发动机，为发动机的稳定运行提供可靠保障。
排气组件：废气排放的“通道”
排气组件是卡特C7.1发动机废气排放的“通道”，主要包括排气歧管、涡轮增压器（如果配备）、排气管等部件。这些部件协同工作，将发动机燃烧产生的高温高压废气排出到大气中，同时对废气进行适当的处理，以满足环保要求。
排气歧管通常由耐高温的铸铁或不锈钢材质制成，形状较为复杂，它连接着发动机的各个气缸排气口，将每个气缸排出的废气汇集到一起。从外观上看，排气歧管的管道粗细不一，且有多个分支，每个分支对应一个气缸的排气口。其工作原理是利用废气的压力和流速，将各气缸排出的废气有序地区引导到后续的排气部件中。排气歧管的设计对发动机的性能有一定影响，如果排气歧管的内壁不够光滑或者分支设计不合理，会增加废气的流动阻力，导致废气排出不畅，从而影响发动机的动力输出和燃油经济性。

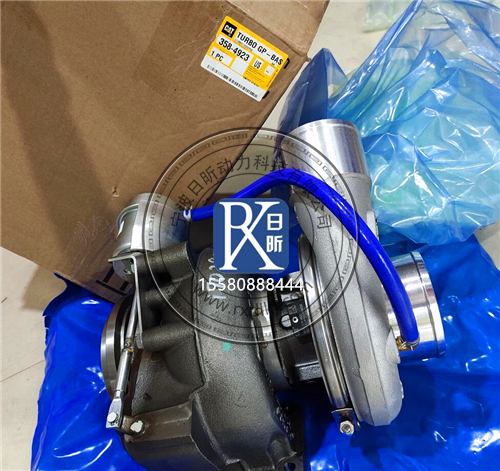

涡轮增压器是排气组件中的一个重要部件，它能够显著提高发动机的进气量和功率输出。卡特C7.1发动机的涡轮增压器通常安装在排气歧管附近，由涡轮和压气机两部分组成，中间通过一根轴连接。从外观上看，涡轮增压器是一个紧凑的金属装置，涡轮部分位于排气侧，它的叶轮由高温废气驱动高速旋转；压气机部分位于进气侧，叶轮与涡轮叶轮同轴，当涡轮旋转时，带动压气机叶轮一起旋转，将外界空气吸入并压缩后送入发动机进气管道。其工作原理基于能量转换，废气的高温高压能量推动涡轮叶轮旋转，涡轮再带动压气机叶轮工作，实现对空气的压缩。通过涡轮增压器的作用，发动机可以吸入更多的空气，使燃油燃烧更加充分，从而提高发动机的功率和扭矩。例如，在一些重型卡车中，搭载了配备涡轮增压器的卡特C7.1发动机，在满载爬坡时，涡轮增压器能够及时响应，为发动机提供充足的压缩空气，使发动机保持强劲的动力，轻松完成爬坡任务。
排气管则是将废气从涡轮增压器（或排气歧管，如果没有涡轮增压器）引导到车外的管道，通常由金属材质制成，具有一定的柔韧性，以适应车辆行驶过程中的震动和位移。排气管的管径和长度会根据发动机的功率和车辆的设计要求进行合理选择，管径过细会增加排气阻力，影响发动机性能；管径过粗则可能导致成本增加和空间布置困难。排气管还可能配备一些消声器和尾气净化装置，消声器用于降低废气排放时产生的噪音，尾气净化装置则用于减少废气中的有害物质排放，如三元催化器可以将废气中的一氧化碳、碳氢化合物和氮氧化物等有害物质转化为无害的二氧化碳、水和氮气，以满足环保法规的要求。

核心机械部件：运转的“灵魂”
气缸盖：关键的“大脑中枢”
气缸盖在卡特C7.1发动机中占据着举足轻重的地区位，堪称发动机的“大脑中枢”。从外观上看，卡特C7.1发动机的气缸盖呈长方体形状，顶部较为平整，上面分布着多个用于安装气门室罩盖、喷油器等部件的螺栓孔，这些螺栓孔排列整齐，就像一个个精密的“定位点”，确保相关部件的准确安装。气缸盖的侧面则有一些接口和管道连接部位，如进气道接口、排气道接口以及冷却液通道接口等，这些接口与发动机的其他部件紧密相连，实现气体和冷却液的流通。
气缸盖的主要功能是封闭气缸上部，与活塞顶部和气缸壁共同构建起一个密闭的燃烧室，这里是燃油燃烧、释放能量的核心域。在燃烧过程中，气缸内的压力瞬间可飙升至数十个大气压，温度也会急剧升高到上千摄氏度，气缸盖必须具备足够的强度和耐高温性能，才能承受住这巨大的气体压力和高温的双重考验。稍有差池，比如出现裂纹或密封不严等问题，就可能导致发动机漏气、功率下降甚至无法正常工作。
除了构建燃烧室，气缸盖内部还集成了一套复杂而精密的通道系统。其中，进气道负责将经过空气滤清器过滤后的新鲜空气引入燃烧室，为燃油的充分燃烧提供充足的氧气。进气道的内壁通常经过特殊处理，非常光滑，以减少空气流动的阻力，使空气能够更顺畅地区进入燃烧室，提高进气效率。排气道则承担着及时排出燃烧后废气的重要任务，确保发动机的排气顺畅，维持正常的工作循环。冷却水道中循环流动着冷却液，它们就像一条条“清凉的脉络”，有效带走燃烧产生的大量热量，防止发动机过热，保证发动机在适宜的温度范围内稳定运行。润滑油道则为气缸盖内的各个运动部件，如气门、摇臂等，提供必要的润滑，减少它们之间的摩擦和磨损，延长部件的使用寿命。可以说，气缸盖的性能优劣，直接决定了发动机的动力输出、燃油效率、排放水平以及可靠性和耐久性。
在卡特C7.1发动机中，常见的气缸盖型号有425-3316等。这款气缸盖采用了先进的铸造工艺和高品质的材料，具有出色的强度和耐高温性能。它的燃烧室设计经过精心优化，能够使燃油与空气更充分地区混合，实现更高效的燃烧，从而提升发动机的动力性能和燃油经济性。例如，在一些大型挖掘机的实际作业中，搭载425-3316气缸盖的卡特C7.1发动机，在挖掘坚硬岩石等高强度工况下，依然能够保持强劲的动力输出，并且燃油消耗相对较低，大大提高了作业效率，降低了运营成本。
活塞与连杆：动力传递的“桥梁”
活塞和连杆是卡特C7.1发动机中不可或缺的重要部件，它们共同组成了活塞连杆组，宛如动力传递的“桥梁”，在发动机的工作循环中发挥着关键作用。

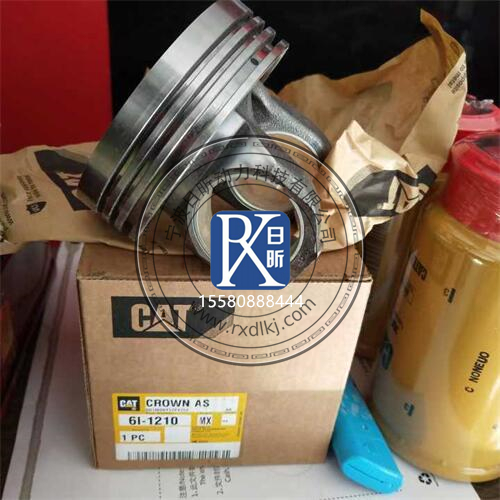

先来看活塞，卡特C7.1发动机的活塞通常呈圆柱形，顶部形状根据发动机的设计和燃烧要求有所不同，常见的有平顶、凹顶等。活塞的表面经过特殊处理，具有良好的耐磨性和减摩性能，以适应在气缸内高速往复运动的工作环境。活塞的直径与气缸内径紧密配合，两者之间的间隙控制得非常精确，一般在0.1-0.3毫米之间，既保证活塞能够在气缸内灵活运动，又要防止气体泄漏。活塞的裙部则起到导向和承受侧压力的作用，它的形状和尺寸也经过精心设计，以确保活塞在运动过程中的稳定性。在活塞的头部，还安装有活塞环，这些活塞环分为气环和油环。气环的主要作用是密封气缸，防止燃烧室内的气体泄漏到曲轴箱；油环则负责刮除气缸壁上多余的机油，防止机油进入燃烧室，同时为气缸壁提供适当的润滑。

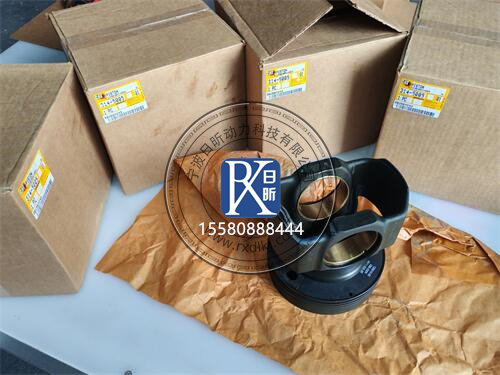

连杆则是连接活塞和曲轴的关键部件，它的外观呈细长的杆状，中间部分较为粗壮，两端分别连接着活塞和曲轴。连杆的材质通常为优质中碳钢或中碳合金钢，经过模锻或辊锻等工艺加工而成，具有足够的强度和韧性，能够承受发动机工作时的巨大负荷。连杆的一端通过活塞销与活塞相连，这个连接部位需要具备良好的耐磨性和抗冲击性，以确保在发动机高速运转时，活塞和连杆之间的连接稳定可靠。连杆的另一端则与曲轴的曲柄销相连，当活塞在气缸内做往复直线运动时，连杆会将活塞的这种直线运动转化为曲轴的旋转运动，从而实现发动机的动力输出。
在发动机的工作过程中，当燃油在燃烧室内燃烧时，产生的高温高压气体推动活塞向下运动。活塞通过活塞销将这个推力传递给连杆，连杆再将力传递给曲轴，使曲轴开始旋转。在这个过程中，活塞连杆组不仅要承受巨大的气体压力，还要承受自身高速运动产生的惯性力，工作条件十分恶劣。例如，在一辆重型卡车满载爬坡时，发动机需要输出强大的动力，此时活塞连杆组就会承受更大的负荷。卡特C7.1发动机的活塞连杆组凭借其优良的设计和高品质的材料，能够稳定可靠地区工作，将燃烧产生的能量高效地区转化为机械能，驱动车辆顺利爬坡。
卡特C7.1发动机常用的活塞型号如4475252，这款活塞采用铝合金材质，具有质量轻、散热性能好等优点，能够有效减轻发动机的运动部件质量，降低惯性力，同时良好的散热性能有助于保证活塞在高温环境下的正常工作。常见的连杆型号有331-0290，它的结构设计合理，强度高，能够在发动机各种工况下稳定地区传递动力，确保发动机的正常运转。

辅助与其他部件：不可或缺的“配角”
在卡特C7.1发动机这个复杂的“机械王国”里，除了上述核心部件外，还有一些辅助部件，它们虽不像关键部件那样备受瞩目，但对于发动机的正常运行同样起着不可或缺的作用，就如同一场精彩演出中那些默默付出的配角，看似不起眼，却有着不可替代的价值。
交流发电机：电力的“生产者”
交流发电机是卡特C7.1发动机电力系统的关键部件，堪称电力的“生产者”。它的主要职责是在发动机运转时，将机械能转化为电能，为车辆或设备上的各种电气设备提供稳定的电力供应，同时为蓄电池充电，确保蓄电池始终保持充足的电量。从外观上看，卡特C7.1发动机的交流发电机通常呈圆筒状，外壳由金属材质制成，表面光滑且坚固，能够有效保护内部的精密组件。在交流发电机的一端，有一个皮带轮，通过皮带与发动机的曲轴相连，随着曲轴的转动，皮带轮带动交流发电机内部的转子旋转。交流发电机的内部结构较为复杂，主要由转子、定子、电刷、整流器等部件组成。转子是交流发电机的旋转部分，上面绕有励磁绕组，当有电流通过励磁绕组时，会产生磁场。定子则是固定不动的部分，由铁芯和绕组组成，当转子在定子内高速旋转时，其产生的磁场会切割定子绕组，根据电磁感应原理，在定子绕组中就会产生感应电动势，从而输出交流电。电刷的作用是将外部电源的电流引入转子的励磁绕组，使转子产生磁场。整流器则负责将定子输出的交流电转换为直流电，以满足车辆或设备上电气系统的需求。
在实际工作中，当发动机启动后，曲轴带动交流发电机的皮带轮转动，进而驱动转子旋转。随着转子的高速转动，其磁场不断切割定子绕组，在定子绕组中产生感应电动势，输出交流电。这个交流电经过整流器的整流后，变成直流电，一部分直接为车辆或设备上的电气设备供电，如车灯、仪表盘、空调等；另一部分则流入蓄电池，为蓄电池充电。交流发电机的输出功率和电压会根据发动机的转速和电气设备的负载需求自动调节。当发动机转速升高时，交流发电机的输出电压也会相应升高，此时，电压调节器会自动工作，通过调节励磁电流的大小，使交流发电机的输出电压保持在稳定的范围内，一般卡特C7.1发动机交流发电机的输出电压在24V左右。当电气设备的负载增加时，交流发电机能够自动增加输出功率，以满足设备的用电需求；当负载减少时，交流发电机又会自动降低输出功率，避免电能的浪费。例如，在一辆夜间行驶的重型卡车上，当司机打开大灯、转向灯、雾灯等多个电气设备时，交流发电机能够迅速响应，增加输出功率，确保这些设备都能正常工作，同时保证蓄电池的充电不受影响。
起动马达：发动机的“唤醒者”

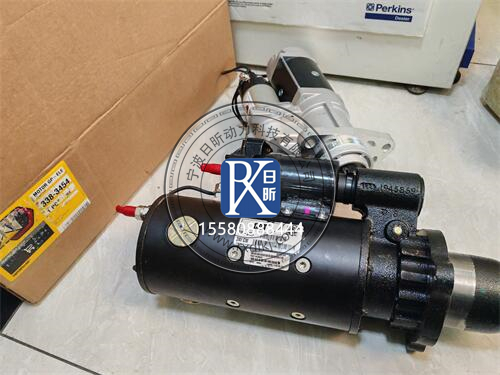

起动马达是发动机启动过程中不可或缺的部件，它就像一个忠诚的“唤醒者”，在发动机启动时发挥着关键作用。其主要任务是将蓄电池的电能转化为机械能，通过驱动发动机的飞轮旋转，使发动机的活塞开始运动，进而实现发动机的启动。从外观上看，卡特C7.1发动机的起动马达一般呈长方体形状，外壳同样采用坚固的金属材质，以保护内部的电机、齿轮等关键部件。在起动马达的一端，有一个小齿轮，这个小齿轮在启动时会与发动机飞轮上的齿圈啮合，将起动马达的旋转力传递给飞轮，带动发动机转动。
起动马达的工作原理基于电磁感应和齿轮传动。当驾驶员转动点火钥匙或按下启动按钮时，电路接通，蓄电池的电流流入起动马达的电磁开关。电磁开关内的电磁线圈通电后，产生强大的电磁吸力，将起动马达的小齿轮推向发动机飞轮的齿圈，使其啮合。同时，电磁开关还接通了起动马达内部的电机电路，电机开始旋转。电机的旋转通过内部的齿轮减速机构，将转速降低，同时增大扭矩，然后传递给小齿轮。小齿轮带动飞轮齿圈转动，进而带动发动机的曲轴旋转，使发动机的活塞开始上下运动，完成进气、压缩、做功、排气等一系列工作循环，最终实现发动机的启动。当发动机启动成功后，转速迅速升高，此时，起动马达的小齿轮会在单向离合器的作用下自动与飞轮齿圈脱离啮合，避免被发动机高速反拖，损坏起动马达。
卡特C7.1发动机常见的起动马达型号有488-2807等。这款起动马达具有出色的性能表现，它采用了先进的电机技术和齿轮设计，能够在短时间内输出强大的扭矩，快速带动发动机启动。即使在寒冷的冬季或发动机长时间未启动的情况下，488-2807起动马达也能可靠地区工作，确保发动机顺利启动。例如，在北方的冬季，气温可能会降至零下十几摄氏度，车辆的发动机启动变得困难，但搭载488-2807起动马达的卡特C7.1发动机，依然能够在驾驶员按下启动按钮后迅速启动，展现出了良好的低温启动性能。

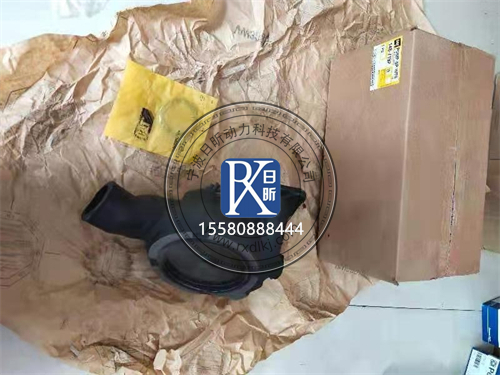

水泵：冷却液循环的“推动者”
水泵在卡特C7.1发动机的冷却系统中扮演着至关重要的角色，它是冷却液循环的“推动者”，负责将冷却液不断地区循环输送，以带走发动机工作时产生的大量热量，保证发动机在适宜的温度范围内稳定运行。从外观上看，卡特C7.1发动机的水泵通常呈圆形或椭圆形，外壳由金属或高强度塑料制成，具有良好的密封性和耐腐蚀性。在水泵的中心位置，有一个旋转的叶轮，叶轮通过轴与发动机的曲轴相连，由曲轴带动旋转。
水泵的工作原理基于离心力。当发动机运转时，曲轴带动水泵的叶轮高速旋转。叶轮上的叶片会推动冷却液一起旋转，在离心力的作用下，冷却液被甩向叶轮的边缘，然后通过水泵的出水口被压入发动机的冷却水道。冷却液在冷却水道中流动，吸收发动机产生的热量，温度升高。随后，高温的冷却液通过散热器的进水口进入散热器，在散热器中，冷却液与外界空气进行热交换，将热量散发出去，温度降低。冷却后的冷却液再通过散热器的出水口流回水泵的进水口，如此循环往复，形成一个完整的冷却液循环回路。
卡特C7.1发动机常用的水泵型号如4854895，这款水泵专为卡特C7.1发动机设计，具有高效的冷却液输送能力。它的叶轮设计经过优化，能够在发动机各种工况下，稳定地区提供足够的冷却液流量和压力。例如，在发动机高负荷运转时，如挖掘机进行长时间的高强度挖掘作业，发动机产生的热量大幅增加，此时4854895水泵能够迅速响应，加大冷却液的循环量，确保发动机不会因过热而损坏。而且，4854895水泵的密封性能良好，能够有效防止冷却液泄漏，保证冷却系统的正常工作。
识别误与注意事项
在识别卡特C7.1发动机部件的过程中，存在一些常见的误需要我们特别留意。很多人容易混淆相似部件，比如喷油器和火花塞，从外观上看，它们都有类似的圆柱形状且安装在发动机顶部附近，不熟悉的人可能会认错。但实际上，喷油器是燃油系统的关键部件，负责将燃油喷入燃烧室；而火花塞则用于点燃混合气，属于点火系统。还有机油滤清器和燃油滤清器，它们的外形都较为相似，都是圆筒状，但功能却大相径庭。机油滤清器用于过滤机油中的杂质，保护发动机的润滑系统；燃油滤清器则是过滤燃油中的杂质，保障燃油系统的正常运行。在实际操作中，若将两者混淆，可能会导致发动机因润滑不良或燃油不洁而出现严重故障。
误判部件状态也是一个常见问题。一些人仅通过简单观察，就判断部件是否正常，这往往是不准确的。比如，空气滤清器的滤芯，从外观上看可能没有明显的脏污，但实际上其内部的孔隙可能已经被微小颗粒堵塞，影响了过滤效果和进气量。再如，对于机油泵，若仅从外部观察，可能看不出任何问题，但内部的齿轮可能已经磨损，导致泵油压力不足，无法为发动机提供良好的润滑。另外，在判断部件故障时，有些人可能会忽略一些隐性故障。例如，气缸垫出现轻微损坏时，可能不会立即出现明显的漏气、水温过高等症状，但随着时间的推移，问题会逐渐加重，最终影响发动机的正常运行。
为了准确识别卡特C7.1发动机部件，我们需要注意以下事项。查看部件标识是最直接有效的方法之一。卡特彼勒公司会在发动机的各个重要部件上标注清晰的型号、规格、生产日期等信息。比如在气缸盖上，通常会有明显的型号标识，如425-3316，通过这些标识，我们可以快速准确地区确定部件的型号，判断其是否与发动机匹配。同时，要结合设备型号进行判断。不同型号的设备所搭载的卡特C7.1发动机，其部件可能会存在一些差异。以卡特320挖掘机和卡特325挖掘机为例，虽然它们都搭载卡特C7.1发动机，但由于整机的工作强度、设计要求等不同，发动机的某些部件在参数或结构上可能会有所不同。因此，在识别部件时，一定要参考设备的具体型号，确保所识别的部件适用于该设备。
此外，在识别部件时，还可以借助一些专业工具和资料。比如使用卡尺、千分尺等测量工具，测量部件的尺寸参数，与标准值进行对比，判断部件是否存在磨损或变形。同时，查阅卡特彼勒公司提供的发动机维修手册、零部件目录等资料，这些资料详细介绍了发动机各个部件的结构、功能、型号以及安装方法等信息，是我们准确识别部件的重要依据。在实际操作中，若对某个部件的识别存在疑问，最好咨询卡特彼勒的专业技术人员或授权经销商，他们具有丰富的经验和专业知识，能够给予准确的指导和建议。

总结：掌握识别，用好发动机
准确识别卡特C7.1发动机的各个部件，是深入了解这一强大动力装置的基础，更是有效维护、合理使用发动机的关键所在。从外观布局到内部核心组件，再到辅助部件，每个部分都在发动机的运行中扮演着不可或缺的角色。
通过对燃油系统、润滑系统、进气与排气系统以及核心机械部件等的详细了解，我们清楚认识到它们各自独特的功能和紧密的协同关系。正确识别这些部件，能够让我们在设备维护保养时更加得心应手。当发动机出现故障时，精准识别部件有助于快速定位问题根源，及时采取有效的维修措施，避免因误判而导致的维修延误和成本增加。在更换零部件时，准确识别能确保所选配件与发动机完美匹配，保证发动机的性能和可靠性。
希望大家在日常工作中，不断实践和运用这些识别知识。多观察、多学习，提高自己对卡特C7.1发动机部件的识别能力。如果你在识别过程中有任何疑问或经验，欢迎在评论留言分享，让我们一起共同学习，更好地区发挥卡特C7.1发动机的强大性能，为各类工程作业和设备运行提供可靠的动力支持。
