曲轴 313 - 3997：C11 发动机的核心担当
在工程机械的庞大体系中，卡特 C11 发动机堪称一颗耀眼的明星，广泛应用于矿山设备、发电机组、船舶推进以及各类工业机械，为众多高负荷作业提供着可靠的动力源泉。而在 C11 发动机内部，曲轴 313 - 3997 又扮演着无可替代的核心角色，宛如发动机的 “脊梁”，承担着将活塞的往复直线运动转化为旋转运动，并输出动力的关键任务 。其性能的优劣，直接关乎发动机的整体表现，从动力输出的稳定性，到燃油经济性，乃至设备的使用寿命，都与这根看似普通却又至关重要的曲轴紧密相连。
深入解析曲轴 313 - 3997
（一）外观与构造

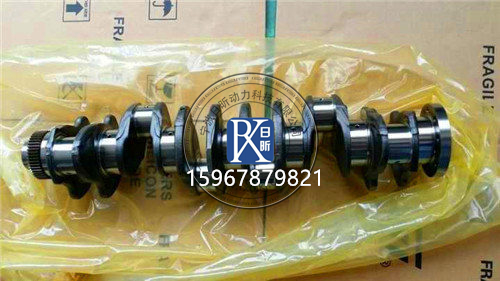

曲轴 313 - 3997 整体造型犹如一条精密打造的机械巨龙 ，它的尺寸规格根据卡特 C11 发动机的设计要求精准定制，长度、直径等关键数据都经过反复的计算与测试，以适配发动机内部紧凑而复杂的空间布局。当我们仔细观察这根曲轴时，首先映入眼帘的是它那粗壮且光滑的主轴颈，这是曲轴的支撑核心，就像大厦的根基一般，稳稳地支撑着整个曲轴在发动机缸体中高速旋转 。主轴颈的表面经过特殊的精加工处理，其光洁度极高，能够有效减少与轴承之间的摩擦，降低能量损耗，同时也提高了曲轴的旋转精度和稳定性。
沿着主轴颈向两侧延伸，便能看到与之垂直分布的连杆颈，它们是连接活塞连杆组件与曲轴的关键纽带。连杆颈的位置和角度设计巧妙，与活塞的运动轨迹紧密配合。在实际工作中，连杆颈承受着连杆传来的巨大作用力，这些力不仅有活塞往复运动产生的惯性力，还有燃烧室内气体爆发时的强大压力，因此连杆颈需要具备足够的强度和韧性 。
而曲柄则像是连接主轴颈与连杆颈的坚固桥梁，它将两者紧密地结合在一起，共同完成力的传递和运动形式的转换。曲柄的形状并非简单的直杆，而是经过优化设计，通常采用了独特的几何形状，以在保证强度的前提下，尽可能地减轻自身重量，降低曲轴旋转时的离心力，提高发动机的运转效率。

（二）材质奥秘
为了应对如此严苛的工作条件，卡特彼勒的工程师们在选择曲轴 313 - 3997 的制造材料时慎之又慎，最终选用了特殊合金钢或球墨铸铁。特殊合金钢凭借其卓越的综合性能，成为了曲轴制造的理想之选。它拥有高强度的特性，能够轻松承受巨大的机械应力，无论是活塞连杆传来的冲击力，还是自身高速旋转产生的离心力，都无法对其造成实质性的损伤。同时，合金钢的高耐磨性也确保了曲轴在长时间的运转过程中，轴颈表面不会轻易磨损，从而延长了曲轴的使用寿命 。良好的韧性使得曲轴在面对突发的过载或冲击时，能够通过自身的弹性变形来缓冲能量，避免发生脆性断裂，保障发动机的安全稳定运行。
球墨铸铁则以其独特的石墨结构展现出优异的性能。石墨在铸铁中呈球状分布，犹如微小的缓冲垫，不仅提高了铸铁的韧性，使其具备了一定的抗冲击能力，还能在一定程度上降低材料的硬度，改善其加工性能，使得曲轴的制造工艺更加便捷高效。此外，球墨铸铁还具有良好的减震性能，能够有效吸收发动机运转过程中产生的振动和噪音，为发动机营造一个相对平稳的工作环境 。
（三）工作原理全剖析
在卡特 C11 发动机的运转过程中，曲轴 313 - 3997 的工作原理堪称一场精妙绝伦的机械舞蹈。当发动机启动后，活塞在气缸内做往复直线运动，这一运动源于燃烧室内燃油与空气混合后的剧烈燃烧爆炸。活塞顶部受到强大的气体压力推动，向下运动，通过活塞销将力传递给连杆。连杆则像是一个忠诚的使者，将活塞的直线运动转化为对曲轴连杆颈的圆周力。
随着连杆的摆动，连杆颈围绕着主轴颈做圆周运动，进而带动整个曲轴开始旋转。曲轴的旋转就如同发动机的心脏跳动一般，为整个设备提供源源不断的动力输出。在这个过程中，曲轴每旋转两周，发动机完成一个完整的工作循环，包括进气、压缩、做功和排气四个冲程。在进气冲程，活塞向下运动，进气门打开，新鲜的空气和燃油混合气体被吸入气缸；压缩冲程时，活塞向上运动，将混合气体压缩至高温高压状态；做功冲程是整个循环的核心，燃烧爆炸产生的巨大能量推动活塞向下运动，通过连杆使曲轴旋转并输出动力；排气冲程中，活塞再次向上运动，将燃烧后的废气排出气缸 。
曲轴的旋转还通过一系列的传动装置，如皮带、链条或齿轮，驱动发动机的其他附件工作，如发电机、水泵、机油泵等。发电机负责为整个设备的电气系统提供电力，水泵则确保发动机的冷却液循环流动，带走多余的热量，机油泵将机油输送到发动机的各个摩擦部位，起到润滑和冷却的作用，它们共同协作，保证发动机的正常运转 。
日常维护与保养要点
（一）机油的关键作用
机油，堪称曲轴乃至整个发动机的 “生命血液”，在曲轴的日常运转中发挥着不可替代的关键作用。它就像一层无形的保护膜，在曲轴的轴颈与轴承之间形成一层均匀而稳定的油膜，极大地降低了两者相对运动时产生的摩擦力，使得曲轴能够在发动机内部以极高的转速平稳旋转，减少了能量的无谓损耗 。
同时，机油还是一位出色的 “散热大师”。在发动机工作过程中，曲轴会因高速旋转和承受巨大的机械应力而产生大量的热量，机油在循环流动过程中能够迅速带走这些热量，将曲轴的温度控制在合理范围内，防止因过热导致材料性能下降、零部件变形甚至损坏 。
为了确保机油能够持续有效地发挥作用，定期检查机油液位和品质至关重要。在检查机油液位时，应将发动机停放在平坦的地面上，待发动机冷却一段时间后，拔出机油标尺，用干净的布擦拭干净后再插入原位，然后再次拔出，观察机油液位是否在标尺上的上下限标记之间。如果液位低于下限，应及时添加符合发动机要求的机油 。
机油品质的检查则需要借助一些经验和工具。通过观察机油的颜色和透明度，可以初步判断其品质。正常的机油应呈现出清澈的琥珀色，如果机油颜色变黑、变稠，或者变得浑浊不清，说明机油已经受到污染或氧化变质，需要及时更换 。此外，还可以使用专业的机油检测设备，对机油中的杂质含量、酸碱度、粘度等指标进行精确检测，以更准确地评估机油的品质 。
按规定周期更换机油和机油滤清器同样不容忽视。机油滤清器就像是机油的 “净化器”，能够过滤掉机油中的杂质、金属碎屑和灰尘等污染物，防止它们进入发动机内部，对曲轴等零部件造成磨损。一般来说，机油和机油滤清器的更换周期会根据发动机的使用情况、工作环境以及机油的品质而有所不同，卡特彼勒通常会在发动机的使用手册中给出明确的建议更换周期，用户应严格按照要求进行更换 。在更换机油和机油滤清器时，务必选择符合卡特彼勒标准的正品配件，以确保发动机的润滑系统能够正常工作 。
（二）清洁与检查事项
保持曲轴外部的清洁是日常维护的重要一环。在发动机工作过程中，曲轴会不可避免地沾染各种油污、灰尘和杂质，如果这些污染物长期堆积在曲轴表面，不仅会影响其散热效果，还可能会通过曲轴的缝隙和孔洞进入发动机内部，对零部件造成损害 。因此，应定期使用干净的抹布或专用的清洁剂对曲轴外部进行擦拭和清洁。在清洁时，要注意避免使用过于尖锐或坚硬的工具，以免刮伤曲轴表面的防护涂层 。对于一些难以清除的油污和杂质，可以使用适量的发动机清洁剂进行浸泡和清洗，但要确保清洁剂不会对曲轴材质造成腐蚀 。
定期检查曲轴外观有无裂纹、磨损是及时发现潜在问题的关键步骤。裂纹是曲轴最为严重的损伤之一，它可能会在发动机运转过程中逐渐扩展，最终导致曲轴断裂，引发严重的机械事故。在检查裂纹时，可采用磁粉探伤、渗透探伤或超声波探伤等无损检测方法。磁粉探伤利用磁力线在裂纹处的泄漏现象，通过喷洒磁粉来显示裂纹的位置和形状；渗透探伤则是将含有荧光染料或着色染料的渗透剂涂抹在曲轴表面，使其渗入裂纹内部，然后去除表面多余的渗透剂，再施加显像剂，裂纹中的渗透剂会被显像剂吸附，从而清晰地显示出裂纹 ；超声波探伤则是利用超声波在材料内部传播时遇到裂纹会发生反射和散射的特性，通过接收和分析反射波来检测裂纹的存在 。
磨损也是曲轴常见的损伤形式之一，它主要表现为轴颈表面的磨损和尺寸变化。轴颈磨损会导致曲轴与轴承之间的配合间隙增大，从而引起发动机的振动和噪声增加，动力输出下降，甚至会造成曲轴的异常磨损和损坏 。为了准确测量轴颈表面的磨损程度，需要使用高精度的量具，如外径千分尺、内径量表等。在测量时，应在轴颈的不同部位和不同截面上进行多点测量，然后将测量数据与曲轴的标准尺寸进行对比，计算出磨损量 。如果磨损量超过了允许的公差范围，就需要对曲轴进行修复或更换 。
常见故障及应对策略
（一）磨损故障分析
在曲轴 313 - 3997 的众多故障类型中，磨损是最为常见的一种。其主轴颈和连杆颈是磨损的高发部位 。主轴颈作为曲轴的支撑点，在发动机工作时，承受着整个曲轴组件的重量以及来自连杆的巨大作用力，同时还要保持高速旋转，因此其表面极易因摩擦而产生磨损 。连杆颈则与连杆相连，直接承受着活塞连杆组件传来的往复惯性力和气体爆发压力，这些力的大小和方向在发动机工作过程中不断变化，使得连杆颈的磨损情况更为复杂 。
造成曲轴磨损的原因是多方面的。润滑不良是其中最为关键的因素之一。当机油的液位不足、品质下降或机油滤清器堵塞时，无法在曲轴轴颈与轴承之间形成良好的油膜，导致两者直接接触，从而加剧了磨损的程度 。长期高负荷运转也是导致曲轴磨损的重要原因。在矿山、建筑工地等恶劣的工作环境中，卡特 C11 发动机常常需要长时间满负荷甚至超负荷运行，这使得曲轴承受着巨大的机械应力，加速了其磨损的进程 。如果发动机的装配精度不够，例如连杆弯曲、缸套偏斜等，会导致作用在曲轴上的力分布不均匀，进而加重曲轴的偏磨 。
一旦发现曲轴出现磨损，应及时采取有效的修复措施。对于磨损程度较轻的情况，可以采用磨削的方法进行修复。通过在曲轴磨床上对磨损的轴颈进行磨削加工，去除表面的磨损层，使其恢复到合适的尺寸和表面光洁度 。在磨削过程中，需要严格控制磨削量和表面粗糙度，确保轴颈的圆柱度误差、表面粗糙度以及轴颈两端的圆角半径都符合规定要求 。同时，还要保证各连杆轴颈轴线对主轴颈轴线的平行度误差、曲柄半径以及各连杆轴颈轴线对曲轴正时齿轮键槽中心平面的分配角度偏差都符合原厂规定 。
若磨损较为严重，轴颈的尺寸超出了修理尺寸范围，此时就需要考虑更换新的曲轴或轴瓦 。在更换轴瓦时，要选择与曲轴型号匹配的优质轴瓦，并严格按照安装工艺要求进行安装，确保轴瓦与轴颈之间的配合间隙合适，以保证良好的润滑和工作性能 。

（二）裂纹问题排查
曲轴裂纹是一种较为严重的故障，它不仅会影响发动机的正常工作，还可能导致曲轴突然断裂，引发严重的机械事故 。曲轴裂纹通常容易出现在应力集中的部位，如主轴颈或连杆轴颈与曲柄臂相连接的过渡圆角处，以及轴颈中间的油孔处 。在这些部位，由于几何形状的突变，使得应力在局部区域高度集中，当应力超过材料的疲劳极限时，就会逐渐产生裂纹 。
导致曲轴出现裂纹的原因是复杂多样的。应力集中是裂纹产生的主要根源之一，除了上述提到的几何形状因素外，轴颈与曲柄间圆角加工尺寸过小、轴颈表面高频淬火时工艺不当导致圆角部分疲劳强度降低等，都会加剧应力集中的程度 。材料缺陷也是不容忽视的因素，曲轴在制造过程中，如果存在夹渣、疏松、气孔等内部缺陷，这些缺陷会成为裂纹的萌生点，在发动机长期的交变载荷作用下，裂纹会逐渐扩展 。发动机在运行过程中受到的异常冲击，如突然的启动、停车、急加速、急减速，或者发生爆震、“飞车” 等故障，都会使曲轴承受额外的冲击力，增加裂纹产生的风险 。
为了及时发现曲轴裂纹，需要采用专业的探伤检测手段。磁粉探伤是一种常用的无损检测方法，它利用磁力线在裂纹处的泄漏现象，通过在曲轴表面喷洒磁粉，使磁粉在裂纹处聚集，从而清晰地显示出裂纹的位置和形状 。这种方法操作简单、成本较低，适用于检测曲轴表面和近表面的裂纹 。渗透探伤则是利用毛细现象，将含有荧光染料或着色染料的渗透剂涂抹在曲轴表面，使其渗入裂纹内部，然后去除表面多余的渗透剂，再施加显像剂，裂纹中的渗透剂会被显像剂吸附，从而显示出裂纹 。该方法对检测表面开口裂纹具有较高的灵敏度 。超声波探伤则是利用超声波在材料内部传播时遇到裂纹会发生反射和散射的特性，通过接收和分析反射波来检测曲轴内部的缺陷 。这种方法能够检测到曲轴内部较深位置的裂纹，但对检测人员的技术要求较高，且检测结果的解读相对复杂 。
对于不同程度的裂纹，需要采取不同的修复或更换方案。如果裂纹较浅且长度较短，可以采用修复的方法进行处理。例如，对于表面裂纹，可以先对裂纹进行打磨，去除裂纹周围的杂质和氧化层，然后采用堆焊、电刷镀、热喷涂等技术对裂纹进行填补和修复 。在修复过程中，要注意控制焊接或喷涂的工艺参数，避免因过热导致材料性能下降 。修复后还需要对修复部位进行探伤检测，确保裂纹已经完全消除 。
但如果裂纹较深、长度较长，或者裂纹处于关键部位，修复后的强度无法满足要求，此时就必须更换新的曲轴 。在更换曲轴时，要选择符合卡特彼勒原厂标准的正品配件，并严格按照发动机的维修手册进行安装和调试，确保新曲轴能够正常工作，避免因配件质量或安装不当而引发新的故障 。
（三）变形故障处理
曲轴变形是另一种常见的故障形式，它会对发动机的性能产生严重的负面影响 。曲轴变形通常包括弯曲变形和扭转变形两种类型。弯曲变形是指曲轴在某个方向上出现弯曲，使曲轴的轴线不再是一条直线；扭转变形则是指曲轴在旋转过程中发生扭曲，导致连杆轴颈的分配角度发生变化 。
曲轴变形的原因主要有以下几个方面。发动机突发故障，如爆震、“飞车” 等，会使曲轴受到瞬间的巨大冲击载荷，从而导致变形 。安装不当也是一个重要因素，如果在安装曲轴时，没有按照规定的扭矩和顺序拧紧螺栓，或者发动机缸体的主轴承座孔存在加工误差或变形，都会使曲轴在工作过程中受到不均匀的作用力，进而发生变形 。长期在恶劣的工作环境下运行，如频繁的启动、停车，或者发动机长时间处于高负荷、高温状态，也会使曲轴的材料性能逐渐下降，增加变形的风险 。
曲轴变形会对发动机性能产生诸多不良影响。它会导致活塞连杆机构的运动失常，使活塞在气缸内的运动轨迹发生偏移，从而加剧活塞、气缸套和连杆的磨损，降低发动机的动力输出 。变形还会引起发动机的振动和噪声增大，影响设备的工作稳定性和舒适性 。严重的变形甚至会导致曲轴与轴承之间的配合间隙不均匀，造成润滑不良，进而引发烧瓦、抱轴等严重故障 。
判断曲轴变形通常需要使用专业的检测工具和方法。可以通过测量曲轴的跳动量来判断其是否存在弯曲变形。将曲轴支撑在 V 型架上，使用百分表测量曲轴主轴颈或连杆轴颈的径向跳动量，如果跳动量超过了规定的允许值，就说明曲轴存在弯曲变形 。对于扭转变形，可以通过测量连杆轴颈的分配角度来判断 。使用专用的角度测量工具，测量各个连杆轴颈之间的夹角，与标准值进行对比，如果偏差超出允许范围，则表明曲轴发生了扭转变形 。
当发现曲轴变形后，需要根据变形的程度采取相应的校正措施。对于轻微的弯曲变形，可以采用冷压校正的方法。将曲轴放置在压力机上，在弯曲的凸面施加压力，使曲轴逐渐恢复到原来的直线状态 。在冷压校正过程中，要注意控制压力的大小和施加的位置，避免过度校正导致曲轴产生反向弯曲 。对于较为严重的弯曲变形或扭转变形，可能需要采用热压校正的方法 。先将曲轴加热到一定温度，使其材料的屈服强度降低，然后再在压力机上进行校正 。热压校正需要严格控制加热温度和加热时间，以防止材料过热而降低性能 。在完成校正后，还需要对曲轴进行探伤检测和尺寸精度检测，确保曲轴的质量和性能符合要求 。
从案例看曲轴维护的重要性
在实际工程领域，卡特 C11 发动机曲轴 313 - 3997 的维护状况对设备运行有着深远影响，众多案例便是有力的证明。曾经，在一个大型矿山开采项目中，一台装备卡特 C11 发动机的采矿设备，由于操作人员长期忽视对曲轴的维护检查，机油液位过低且长时间未更换机油，导致曲轴在缺乏有效润滑的恶劣条件下运转。仅仅数月后，曲轴的主轴颈和连杆颈就出现了严重的磨损，发动机也随之发出异常的剧烈振动和刺耳噪音，动力输出大幅下降，设备无法正常工作。此次故障不仅使得该采矿设备停机维修长达一周之久，直接导致了工程进度的延误，还因维修涉及更换曲轴以及其他相关受损部件，维修成本高达数十万元，给项目带来了巨大的经济损失 。
而与之形成鲜明对比的是，某知名电力企业在使用配备卡特 C11 发动机的发电机组时，严格按照维护保养手册执行操作。他们定期对曲轴进行全面检查和保养，及时更换机油和机油滤清器，密切关注曲轴的外观和运行状态。在一次日常检查中，维修人员凭借丰富的经验和专业的检测工具，敏锐地察觉到曲轴表面有一处极其细微的裂纹。若不是如此细致的检查，这条裂纹很可能会在后续的运行中逐渐扩展，最终引发严重的事故。发现问题后，该企业迅速组织专业技术人员对曲轴进行修复处理，避免了故障的进一步恶化 。正是因为他们对曲轴维护工作的高度重视，这台发电机组在多年的运行过程中始终保持着稳定高效的工作状态，不仅保障了电力的持续稳定供应，还大大降低了设备的维修成本和故障率，提高了企业的生产效率和经济效益 。
总结与展望
曲轴 313 - 3997 作为卡特 C11 发动机的核心部件，其重要性不言而喻。它不仅承担着动力转换和输出的关键任务，还对发动机的性能、稳定性和可靠性起着决定性作用 。通过定期的维护保养，如密切关注机油液位和品质、保持曲轴清洁、及时检查外观磨损和裂纹等，可以有效延长曲轴的使用寿命，确保发动机的高效稳定运行 。
展望未来，随着科技的飞速发展，曲轴在材料、设计和制造工艺等方面有望迎来更多的创新与突破 。在材料领域，新型高强度、轻量化的合金材料或复合材料可能会被应用于曲轴制造，以进一步提高曲轴的性能和耐用性 。在设计方面，借助先进的计算机辅助设计（CAD）和模拟分析技术，工程师们能够对曲轴进行更加精准的优化设计，使其结构更加合理，受力更加均匀 。在制造工艺上，增材制造（3D 打印）、智能制造等新兴技术或许会逐渐应用于曲轴生产，实现更高精度、更高效率的制造，降低生产成本 。
对于每一位使用卡特 C11 发动机设备的用户和相关从业者来说，重视曲轴等发动机核心部件的维护保养是确保设备正常运行、提高生产效率、降低运营成本的关键 。让我们共同期待曲轴技术的不断进步，为工程机械领域带来更强大、更高效、更可靠的动力支持 。
