卡特彼勒CP12振动土壤压实机零配件：全方位解析与实用指南

一、引言
在各类大型工程建设中，振动土壤压实机扮演着不可或缺的角色，它是保障工程基础稳固的关键设备。卡特彼勒CP12振动土壤压实机凭借其卓越的性能、可靠的质量，在道路修建、桥梁建设、大型建筑基础施工等众多领域被广泛应用。无论是在高速公路的路基压实，还是在大型建筑的地基处理中，卡特彼勒CP12都能高效地完成任务，为工程的顺利推进和质量保障贡献力量。
对于工程从业者来说，深入了解卡特彼勒CP12振动土壤压实机至关重要。发动机作为压实机的核心动力源，其型号和技术参数直接决定了设备的动力性能和工作效率；原厂零配件的细分型号、功能分类，关系到设备日常维护、维修时能否准确选择合适部件，确保设备持续稳定运行；而掌握故障原因分析与维修保养技巧，则能在设备出现问题时迅速解决，降低停机时间，提高工程进度，延长设备使用寿命。接下来，就让我们一起深入探究卡特彼勒CP12振动土壤压实机的这些关键方面。

二、卡特彼勒CP12发动机总成揭秘
（一）发动机型号揭晓

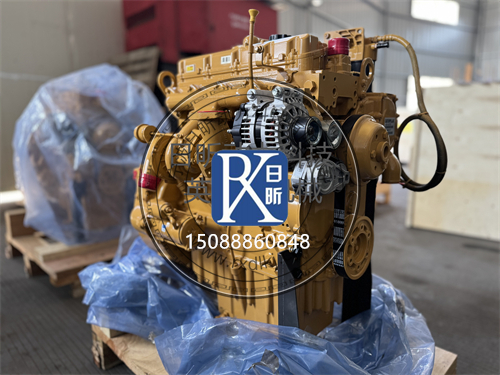

卡特彼勒CP12振动土壤压实机搭载的发动机总成型号通常为C4.4。C4.4发动机隶属于卡特彼勒的C系列发动机，该系列发动机以其高效可靠、适应性强而闻名，被广泛应用于多种工程机械领域。C系列发动机采用先进的设计理念和制造工艺，具备出色的动力性能和燃油经济性，能够在不同工况下稳定运行，为各类设备提供强劲的动力支持。以C4.4发动机为例，它在结构设计上追求紧凑合理，确保在有限的空间内实现高效的动力输出，同时便于设备的安装与维护。
（二）关键技术参数剖析
功率：C4.4发动机在2200-2400rpm转速时，额定功率介于55.5-83kW（74.4-111.3bhp）之间。较高的功率意味着压实机在工作时能够输出更强劲的动力，在面对大面积、高强度的压实作业时，能够快速、高效地完成任务，提高工程进度。例如，在大型建筑工地的地基压实作业中，充足的功率可以使压实机轻松应对深厚的土层，保证压实效果。
扭矩：扭矩是衡量发动机动力输出能力的重要指标，C4.4发动机具有可观的扭矩输出。在特定转速区间内，它能够产生较大的扭矩，使压实机在启动、爬坡以及克服土壤阻力时更加轻松。强大的扭矩可以确保压实机的振动轮在各种复杂工况下都能稳定地工作，保证压实的均匀性和密实度。比如在斜坡上进行压实作业时，足够的扭矩能防止压实机出现动力不足、打滑等情况。
排量：其排量为4.4L，较大的排量使得发动机能够吸入更多的空气和燃油，进行更充分的燃烧，从而输出更强大的动力。大排量发动机在持续高负荷工作时，动力储备更充足，不易出现动力衰减现象，能够保证压实机长时间稳定运行，适用于大型工程的长时间作业需求。
缸径与行程：缸径为105.0mm，行程为127.0mm。合理的缸径与行程设计，影响着发动机的燃烧效率和动力输出特性。这种尺寸设计使得发动机在保证动力输出的同时，也能较好地控制燃油消耗和排放，实现动力与经济性的平衡。
排放标准：C4.4发动机符合美国EPATier3等效排放标准、欧盟StageIIIA等效排放标准。严格的排放标准表明该发动机在环保性能上表现出色，能够有效减少污染物的排放，降低对环境的影响，符合现代工程建设对环保的要求，使其在城市建设等对环保要求较高的项目中也能顺利使用。
三、原厂零配件大起底
（一）细分型号全展示

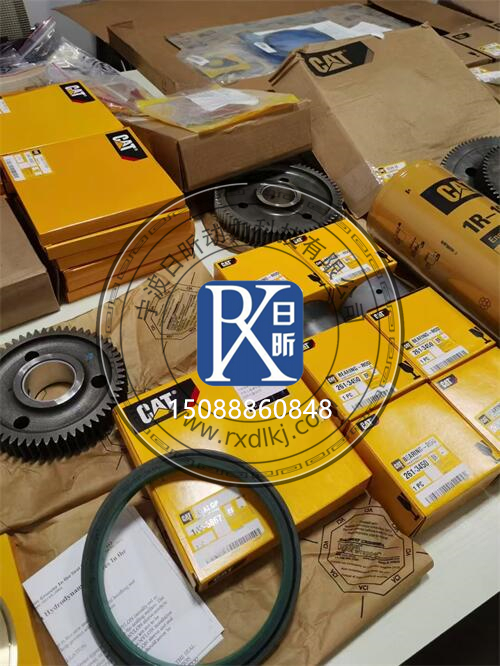

滤清器：常用的滤清器型号有1R-0739机油滤清器、1R-0770燃油滤清器、1R-0762空气滤清器等。1R-0739机油滤清器负责过滤发动机机油中的杂质，确保机油的清洁度，保护发动机内部零部件；1R-0770燃油滤清器能够有效过滤燃油中的颗粒、水分等杂质，防止喷油系统堵塞，保证燃油的纯净，使发动机燃烧更充分；1R-0762空气滤清器则是过滤进入发动机的空气，为发动机提供清洁的空气，避免灰尘等杂质进入发动机气缸，减少气缸磨损。
皮带：例如310-2199传动皮带，它在压实机的传动系统中发挥着重要作用，连接发动机与其他部件，实现动力的传递，保证各部件的协同运转。
液压元件：像273-5711滤清器组件，应用于液压系统，对液压油进行过滤，维持液压油的清洁度，确保液压系统的正常工作。液压系统中还有各种型号的液压泵、液压阀等，不同型号的液压泵根据其工作压力、流量等参数进行区分，如某型号液压泵的额定压力为[X]MPa，流量为[X]L/min，满足压实机不同工况下的液压动力需求；不同型号的液压阀则用于控制液压油的流向、压力和流量，实现压实机工作装置的各种动作。
电气元件：电气系统中有众多关键元件，如传感器、控制器等。传感器能够实时监测设备的运行状态，将各种参数（如温度、压力、转速等）转化为电信号传递给控制器，以便操作人员及时了解设备情况并做出相应调整。控制器则根据接收到的信号，对设备进行精准控制，确保设备稳定运行。不同的传感器和控制器有着各自特定的型号，以适应卡特彼勒CP12振动土壤压实机的电气系统需求。
（二）功能分类详解
发动机配件：发动机配件是保证发动机正常运行的关键。活塞、活塞环、连杆等配件在发动机的工作循环中起着重要作用。活塞在气缸内做往复运动，将燃料燃烧产生的热能转化为机械能；活塞环用于密封气缸，防止燃气泄漏，同时还起到导热和刮油的作用；连杆则连接活塞和曲轴，将活塞的往复运动转化为曲轴的旋转运动。这些配件的质量和性能直接影响发动机的动力输出、燃油经济性和可靠性。
传动系统配件：传动系统配件负责将发动机的动力传递到各个工作部件。除了前面提到的皮带，还有传动轴、变速箱等重要部件。传动轴能够将发动机的扭矩传递到驱动轮或振动轮，确保设备的正常行驶和振动压实作业；变速箱则通过不同的齿轮组合，实现不同的传动比，使设备在不同工况下都能获得合适的动力和速度，满足工程作业的多样化需求。
液压系统配件：液压系统是压实机实现各种动作的重要保障。液压泵将机械能转化为液压能，为系统提供压力油；液压阀控制液压油的流向、压力和流量，实现振动轮的振动、升降以及设备的转向等动作；液压缸则将液压能转化为机械能，驱动工作装置进行工作。例如，在压实作业中，通过液压系统控制振动轮的振动频率和振幅，以达到最佳的压实效果；在设备转向时，液压系统控制转向油缸的伸缩，实现设备的灵活转向。
电气系统配件：电气系统配件对设备的运行起着控制和监测作用。蓄电池为设备的启动和电气系统提供电能；发电机则在设备运行过程中为蓄电池充电，并为电气系统提供稳定的电源。传感器能够实时监测设备的运行参数，如发动机的转速、油温、油压，以及工作装置的位置、压力等；控制器根据传感器传来的信号，对设备的运行状态进行分析和判断，然后发出指令控制相关部件的动作，确保设备的安全、稳定运行。比如，当发动机油温过高时，传感器将信号传递给控制器，控制器会发出指令降低发动机的负荷或者启动散热装置，以保护发动机。

四、故障排查与解决
（一）常见故障深度分析
电器故障：卡特彼勒CP12振动土壤压实机的电气系统相对复杂，故障原因多样。比如，当出现短路故障时，往往是因为导线绝缘层在长期的振动、摩擦以及恶劣的工作环境影响下破损，使得内部导线直接与车体接触，导致电流不经过用电设备，直接从电源正极流向负极，从而出现接通开关后熔丝烧断、导线发热甚至冒烟、烧毁的现象。断路故障则通常是由于电器线头在长期振动下脱落，连接处的螺丝松动导致接触不良，开关内部的触点磨损、氧化而失效，导线因受到外力拉扯、弯折而折断，插头未插紧或被油污侵蚀等原因，造成电路无法形成完整回路，使得接通电路开关后用电装置无法正常工作。另外，像电压表无指示，可能是电压表本身损坏，或者连接电压表的线路出现断路；电压指示过高或过低，可能是发电机调节器故障，导致发电机输出电压异常。燃油表不显示、指示不稳定或满偏，可能是燃油传感器故障，比如浮子卡住不能准确感应燃油液位，或者燃油表内部的电路元件损坏。
发动机故障：发动机故障是影响压实机正常工作的重要因素。发动机启动困难，可能是由于燃油系统存在问题，比如燃油滤清器堵塞，导致燃油无法顺畅供应，喷油嘴积碳严重，喷油雾化效果差，无法形成良好的可燃混合气；也可能是启动系统故障，如蓄电池电量不足，无法提供足够的启动电流，启动电机磨损、碳刷接触不良等，导致启动电机无法正常工作。发动机在工作中突然熄火，可能是燃油耗尽，或者燃油管路中进入空气，造成燃油供应中断；还可能是发动机过热，导致活塞受热膨胀卡死在气缸内，或者是由于润滑系统故障，机油压力过低，无法对发动机各部件进行有效润滑，导致部件磨损严重而停机。发动机工作时冒黑烟，主要是因为燃烧不充分，可能是空气滤清器堵塞，进入发动机的空气量不足，使燃油不能与足够的空气混合燃烧；也可能是喷油过多，超出了发动机的正常燃烧能力。
振动系统故障：振动系统故障会直接影响压实效果。振动轮不振动，可能是振动泵损坏，无法提供足够的液压动力；或者振动马达故障，不能将液压能转化为机械能驱动振动轮振动；振动轴断裂也是常见原因之一，这通常是由于振动轴长期承受交变应力，材料疲劳导致。振动频率不稳定，可能是液压系统中的溢流阀故障，压力调节不稳定，使得振动泵的输出压力波动；也可能是振动控制系统的传感器故障，不能准确反馈振动轮的工作状态，导致控制系统无法稳定调节振动频率。振动噪音过大，可能是振动轮内部的轴承磨损严重，间隙增大，在振动过程中产生较大的噪音；或者是偏心块松动，在高速旋转时产生不平衡振动，引发噪音。
行走系统故障：行走系统故障会影响压实机的移动和作业效率。行走无力，可能是液压系统的压力不足，比如液压泵磨损，内泄漏严重，无法提供足够的压力油；也可能是行走马达故障，其内部的密封件损坏，导致液压油泄漏，无法产生足够的扭矩驱动行走。行走跑偏，可能是两侧的行走马达转速不一致，这可能是由于液压系统的流量分配不均，或者是一侧的行走制动器没有完全松开，产生额外的阻力；还可能是车架变形，导致两侧的行走轮不在同一平面上，从而使设备行走时出现跑偏现象。
（二）维修技巧全攻略
电器故障维修：当遇到电器故障时，首先要进行全面的目视检查，查看导线是否有破损、老化、断裂的情况，插头是否松动，电器元件是否有明显的损坏迹象。对于短路故障，需要仔细检查绝缘破损处，用绝缘胶带对破损处进行包扎修复，若导线损坏严重，应更换新的导线；对于断路故障，要逐一检查线头连接处，重新插拔插头，拧紧螺丝，确保连接牢固，若开关或电器元件损坏，需更换相应的新元件。当出现电压指示异常时，使用万用表测量发电机的输出电压，若电压过高或过低，调整发电机调节器或更换调节器；若电压表故障，进行校准或更换。对于燃油表故障，检查燃油传感器的浮子是否灵活，线路是否连接正常，若传感器损坏，及时更换。
发动机故障维修：发动机启动困难时，先检查燃油系统，更换堵塞的燃油滤清器，清洗喷油嘴，排除喷油嘴积碳问题；检查启动系统，使用充电机为蓄电池充电，若启动电机有问题，拆解检查碳刷磨损情况，必要时更换碳刷或整个启动电机。发动机工作中突然熄火，先检查燃油量，补充燃油，若燃油管路进空气，进行排气操作；对于发动机过热问题，检查散热器是否堵塞，风扇皮带是否松弛，必要时清理散热器、调整皮带张紧度；若润滑系统故障，检查机油泵、机油滤清器，更换损坏部件，添加符合要求的机油。发动机冒黑烟时，清理或更换空气滤清器，检查喷油器的喷油情况，调整喷油压力和喷油量。
振动系统故障维修：振动轮不振动，检查振动泵的工作压力，若压力不足，拆解检查振动泵内部的零件磨损情况，更换磨损的零件或整个振动泵；检查振动马达，若马达故障，进行维修或更换；若振动轴断裂，需拆卸振动轮，更换新的振动轴。振动频率不稳定，检查溢流阀的工作状态，清洗或更换溢流阀；检查振动控制系统的传感器，如有故障，更换传感器。振动噪音过大，拆卸振动轮，检查内部轴承，更换磨损的轴承；检查偏心块的紧固情况，重新紧固偏心块。
行走系统故障维修：行走无力时，检查液压系统的压力，若压力不足，检查液压泵的磨损情况，修复或更换液压泵；检查行走马达，对磨损的密封件进行更换。行走跑偏时，检查两侧行走马达的转速，通过调整液压系统的流量控制阀，使两侧流量均匀；检查行走制动器，确保其完全松开，若制动器故障，进行维修或更换；检查车架是否变形，若变形，进行校正修复。

五、保养秘籍大放送
（一）日常保养要点
每日开工前，操作人员需对卡特彼勒CP12振动土壤压实机进行全面的外观检查。仔细查看机身是否有明显的碰撞变形痕迹，尤其是振动轮、车架等关键部位，若发现有变形可能会影响设备的正常运行和压实效果，需及时处理。检查各连接部位的螺栓、螺母是否紧固，防止在作业过程中因松动而导致部件损坏或发生安全事故。例如，振动轮与驱动轴之间的连接螺栓，若松动可能会使振动轮在高速旋转时产生剧烈晃动，不仅影响压实质量，还可能造成振动轮脱落等严重后果。
液位检查也是必不可少的环节。检查发动机机油液位，机油就如同发动机的“血液”，液位过低可能导致发动机润滑不良，加剧部件磨损。通过机油标尺查看机油液位，应在标尺的上下限之间。检查燃油液位，确保有足够的燃油供应，避免因燃油不足而中断作业。同时，检查液压油液位，液压油对于液压系统的正常工作至关重要，液位过低可能导致液压系统压力不足，影响振动轮的振动和设备的行走等动作。查看水箱水位，保证发动机的冷却系统正常工作，防止发动机过热。
收工后，同样要对设备进行清洁。使用干净的抹布或刷子，清除机身表面的泥土、灰尘和杂物，尤其是振动轮表面，若残留有过多的泥土，可能会影响下次作业时的压实效果。清理空气滤清器的外部，防止灰尘堆积过多影响进气量，进而影响发动机的燃烧效率。
（二）定期保养规划
根据卡特彼勒CP12振动土壤压实机的工作时长或时间周期，制定科学合理的保养计划。一般来说，每工作250小时左右，需要更换发动机机油和机油滤清器。新的机油能够为发动机提供良好的润滑，减少部件之间的摩擦；更换机油滤清器可以有效过滤机油中的杂质，保证机油的清洁度。同时，检查燃油滤清器，若发现滤清器过脏，应及时更换，以确保燃油的纯净，防止喷油系统堵塞。
每工作500小时，除了上述保养项目外，还需检查传动皮带的张紧度和磨损情况。皮带过松可能会导致打滑，影响动力传递效率；过紧则可能会加速皮带的磨损，甚至损坏皮带和相关部件。若皮带磨损严重，出现裂纹、变形等情况，应及时更换。检查液压系统的油管是否有老化、破损现象，如有问题，及时更换油管，防止液压油泄漏，影响液压系统的正常工作。
每工作1000小时，需要对设备进行更全面的检查和保养。除了之前的保养内容外，要检查振动轮的轴承，通过听声音、感受振动等方式判断轴承是否有磨损、松动等情况。若轴承磨损严重，会导致振动轮振动异常，产生较大的噪音，影响压实效果，此时需及时更换轴承。检查行走系统的轮胎磨损情况，轮胎磨损不均可能会导致行走跑偏，若磨损严重，应及时更换轮胎，确保设备行走的稳定性。同时，对电气系统进行全面检测，检查各传感器、控制器的工作状态是否正常，确保设备的电气控制稳定可靠。
六、总结与展望
卡特彼勒CP12振动土壤压实机作为工程建设中的得力助手，其发动机总成型号C4.4以及丰富多样的原厂零配件，共同构成了设备高效稳定运行的坚实基础。从发动机的强劲动力输出，到各类零配件在不同系统中的协同工作，每一个环节都紧密相连，缺一不可。
在日常使用中，正确的维修保养至关重要。通过有效的日常保养和定期保养，能够及时发现并解决潜在问题，减少设备故障的发生，延长设备的使用寿命。当故障不幸发生时，准确的故障原因分析和熟练的维修技巧则是快速恢复设备正常运行的关键，能够降低因设备故障带来的经济损失，保障工程进度的顺利推进。
展望未来，随着科技的不断进步，卡特彼勒CP12振动土壤压实机有望在技术上取得更大突破。发动机可能会朝着更高的功率密度、更低的燃油消耗和更清洁的排放方向发展，以满足日益严格的环保和能效要求；原厂零配件或许会采用更先进的材料和制造工艺，提升其耐用性和性能；设备的智能化水平也可能进一步提高，通过更智能的传感器和控制系统，实现对设备运行状态的实时监测和精准控制，为工程建设带来更高的效率和质量。作为工程从业者，我们应持续关注这些技术发展动态，不断学习和掌握新的知识与技能，更好地利用卡特彼勒CP12振动土壤压实机为各类工程建设服务。
