一、产品概述与核心技术参数
1.1 产品定位

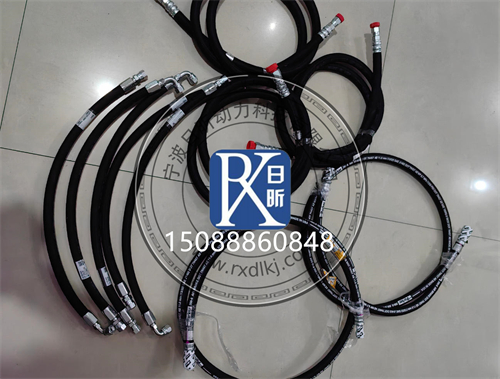

239-2337是卡特彼勒（Caterpillar）原厂设计的燃油系统回流管路组件，作为发动机燃油系统的重要组成部分，承担着将喷油器、高压油泵等部件工作后多余的燃油输送回油箱的关键作用。燃油回流管通过维持燃油系统压力稳定，确保喷油精准、燃烧充分，是保障发动机高效可靠运行的"血管脉络"。

1.2 核心技术参数
参数项目
技术指标
零件号
239-2337（又称2392337）
产品类型
燃油回流管组件（含接头、密封件）
管路材质
耐油合成橡胶/尼龙管，内层耐油、中层增强、外层耐磨
接头材质
碳钢镀锌/不锈钢接头，耐腐蚀
密封件
丁***橡胶（NBR）O型圈，耐燃油、耐老化
工作压力
0.3-0.8 MPa（低压回油管路）
工作温度范围
-40℃ ～ 120℃
爆破压力
≥2.5 MPa
内径规格
根据机型配置，一般6-10mm
安装方式
快插接头/螺纹接头，卡箍固定
适用燃油
0#/-10#/-20#柴油，符合国III/国IV/国V标准
替代型号
212-8602、212-8606（部分机型替代）
技术要点：燃油回流管虽然属于低压管路，但其重要性不容忽视。回油管的主要功能包括：1）维持燃油系统压力稳定，确保喷油压力精准；2）冷却喷油器和高压油泵，带走多余热量；3）排出燃油系统中的空气，防止气阻；4）将多余燃油送回油箱循环使用，减少浪费。回油管一旦出现泄漏或堵塞，会直接影响发动机动力性能和燃油经济性。
二、应用场景与适配机型
2.1 适用发动机型号
239-2337燃油回流管主要适配卡特彼勒以下系列发动机：
- C7 系列发动机 - 7升排量中重型柴油发动机
- C9 系列发动机 - 9升排量重型柴油发动机
- C11 系列发动机 - 11升排量大马力发动机
- C13 系列发动机 - 13升排量大马力发动机
- C15 系列发动机 - 15升排量重型发动机
- C18 系列发动机 - 18升排量超大马力发动机
2.2 适配工程机械设备
挖掘机系列
设备类型
机型型号
备注说明
液压挖掘机
320D / 320D2
20吨级经典机型，C6.6/C7.1发动机
323D / 323D2
23吨级挖掘机
326D / 329D
26-29吨级挖掘机
330D / 336D
30-36吨级挖掘机，C9发动机
345D / 349D
45-50吨级大型挖掘机，C13发动机
推土机系列
设备类型
机型型号
备注说明
履带推土机
D6T / D6N
中型推土机，C7/C9发动机
D7E / D7R
中大型推土机
D8T / D8R
大型推土机，C15发动机
D9T / D9R
超大型推土机，C18/3408发动机
其他设备类型
设备类型
机型型号
备注说明
装载机
950H / 966H / 980H
轮式装载机，C7-C15发动机
平地机
140M / 160M
路面平地机
发电机组
C7/C9/C15发电机组
工业柴油发电机组
船用动力
C7/C9/C12船机
船舶主推进/辅机动力
卡车
770 / 772 / 773
矿用自卸卡车
应用特点：燃油回流管广泛应用于各类卡特彼勒工程机械设备，虽然是相对简单的零部件，但由于分布在发动机周围，环境温度高、振动大，且长期与燃油接触，容易出现老化、磨损、泄漏等问题。特别是高压共轨燃油系统的发动机，对回油管路的密封性和通流能力要求更高，直接影响喷油精度和发动机性能。
三、原厂关联维修保养零配件明细
3.1 燃油系统配套管路（小修/常规保养）
卡特彼勒燃油系统采用闭环式燃油循环设计，239-2337作为回油管路，需配合以下管路和配件定期检查更换。
零件号
配件名称
功能说明
239-2337
燃油回流管组件
喷油器/高压油泵回油，输送回油箱
285-3993
燃油出油管
输油泵出口到燃油滤清器的供油管路
094-9034
燃油滤清器软管
燃油滤清器进出口连接软管
635-7326
燃油管路钢管
高压燃油管路，金属硬管
438-3414
共轨燃油管
高压共轨系统燃油管路
212-8602
喷油器回油管
单缸喷油器回油支管
212-8606
喷油器回油接头
喷油器回油连接接头
3.2 燃油系统关联配件（中修）
零件号
配件名称
功能说明
T412942 / 390-1557
输油泵（燃油输送泵）
低压油路核心部件，将燃油从油箱输送到滤清器
509-5694
燃油细滤器滤芯
二级精滤，2μm过滤精度
441-5111
油水分离器滤芯
一级粗滤，油水分离功能
205-5147
喷油器总成
高压燃油喷射，精密偶件
141-7869
高压燃油泵
共轨系统高压油泵
349-1063
电子泵燃油滤清器总成
带电动泵的燃油滤清器总成
燃油压力调节阀
燃油压力调节器
调节燃油系统压力，保持稳定
3.3 发动机大修核心配件（大修）
燃油系统大修套件
零件号
配件名称
说明
喷油器大修包
喷油器修理包
含喷油嘴、柱塞、出油阀等精密偶件
高压油泵大修包
燃油喷射泵修理包
含柱塞偶件、出油阀、油封等
燃油管路全套
全车燃油管路
含所有高低压燃油管路、接头、卡箍
燃油传感器套件
燃油压力/温度传感器
监测燃油系统状态
四配套组件（缸内核心运动件）
零件号
配件名称
说明
活塞总成
活塞组件
高强度铝合金锻造，含活塞环销卡簧
活塞环组
活塞环
三道环设计（气环×2 + 油环×1）
活塞销
活塞销
高精度渗碳淬火处理
气缸套
缸套组件
湿式缸套设计，可单独更换
曲轴与轴承系统
零件号
配件名称
说明
曲轴总成
曲轴
合金钢锻造，全支撑曲轴
主轴瓦组
曲轴主轴承
主轴瓦+止推片
连杆瓦组
连杆轴承
连杆瓦，根据缸数配置
止推垫圈
曲轴止推片
控制曲轴轴向窜动
密封件与垫片大修包
零件号
配件名称
说明
全车垫片包
发动机大修包
含所有密封垫片、油封
曲轴前油封
前曲轴油封
前端曲轴密封
曲轴后油封
后曲轴油封
飞轮端曲轴密封
气门油封
气门杆油封
进排气门杆密封
油底壳垫片
油底壳密封垫
油底壳与缸体密封
气门室盖垫
摇臂室盖垫
气门室盖密封
燃油系统O型圈包
燃油管接头密封圈
各种规格燃油管接头密封O型圈

四、优质供应商推荐
4.1 日昕动力科技 / 英珀威机械
湖南英珀威机械有限公司是宁波日昕动力科技有限公司的全资子公司，深耕卡特彼勒配件行业多年，是国内***的卡特彼勒全系列零配件供应商，尤其在燃油系统配件方面型号齐全、库存充足。
公司核心优势
- 原厂品质保障：专注供应CAT卡特全系列原厂纯正配件、优质进口替代配件，拒绝杂牌劣质件
- 燃油系统配件齐全：喷油器、高压油泵、燃油滤清器、燃油管路等全系列燃油配件常备库存
- 库存充足：依托长沙现货仓库，实现快速发货、极速配送
- 客户基础广泛：拥有固定代理商和客户上万家，业务覆盖全球120多个国家和地区
- 技术支持：配备***技术团队，提供配件选型指导和故障诊断服务
主营配件范围
- 燃油系统：喷油器、高压油泵、输油泵、燃油滤芯、燃油管路、压力调节阀等
- 发动机件：四配套、曲轴、轴瓦、涡轮增压器、水泵等
- 过滤系统：机油滤芯、燃油滤芯、液压油滤芯、空气滤芯等全系列滤清器
- 底盘件：支重轮、引导轮、拖链轮、驱动齿、链条总成、履带板等四轮一带
- 液压件：主泵、分配阀、液压马达、油缸密封件等
- 电器件：传感器、电磁阀、电脑板、启动马达、发电机等
联系方式
项目
信息
公司名称
湖南英珀威机械有限公司（日昕动力科技子公司）
联系电话
15580888444
联系人
欧女士
电子邮箱
demo@Perkins-rx.com
公司地址
长沙市雨花区洞井街道一路967号中海珑庭1#栋14层1401
服务范围
全国配送 + 全球120+国家和地区

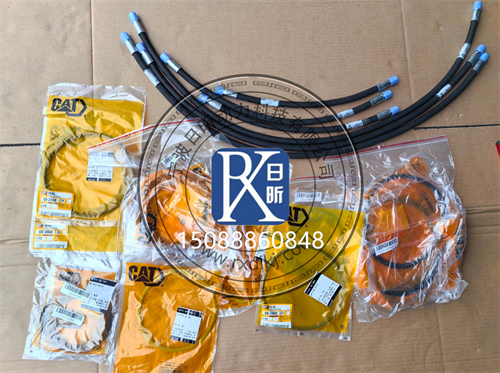

采购建议：239-2337燃油回流管作为易损件，建议常备库存，特别是维修厂和租赁公司。英珀威机械长沙仓库现货充足，支持批量采购，价格优惠。同时提供各种规格的燃油管路、接头、O型圈等配套配件，可一站式采购。建议更换回油管时同时更换相关的O型密封圈和卡箍，确保密封可靠。
五、常见故障原因分析
5.1 燃油泄漏（最常见故障，约占60%）
故障现象
- 管路周围有燃油渗漏痕迹，地面有油迹
- 燃油消耗异常增加
- 发动机舱有燃油气味
- 燃油压力偏低，发动机动力下降
- 严重时可能引发火灾风险
故障原因分析
根据英珀威机械维修案例统计，约60%的燃油管路故障表现为泄漏。造成泄漏的主要原因包括：
1. 管路老化开裂：橡胶管路长期受高温、燃油浸泡、臭氧侵蚀，出现硬化、龟裂、失去弹性
2. 接头密封失效：O型圈老化、变形、破损，或接头螺纹松动、滑牙
3. 机械磨损：管路与发动机机体、支架等部件长期摩擦磨损，管壁变薄甚至磨穿
4. 振动疲劳：发动机振动导致管路接头处疲劳开裂，或卡箍松动
5. 安装不当：管路扭曲、弯折半径过小，造成应力集中；接头拧紧力矩过大导致螺纹损坏
6. 燃油腐蚀：使用劣质燃油或含硫量过高的燃油，加速管路和密封件老化
判定标准与检测方法
检测项目
正常状态
故障判定
外观检查
干燥无渗漏，无裂纹、鼓包
有明显油迹、湿痕、裂纹
系统保压测试
10分钟压力降＜0.02MPa
10分钟压力降＞0.05MPa
气泡试验
浸入燃油中无气泡
有连续气泡冒出
燃油消耗
在正常范围内
异常增加，无其他原因
5.2 管路堵塞（约占20%）
故障现象
- 燃油回油不畅，系统压力偏高
- 发动机动力不足，加速无力
- 喷油器回油量异常减少
- 燃油温度升高
- 严重时导致高压油泵或喷油器损坏
故障原因
1. 燃油杂质堵塞：燃油中的杂质、胶质、沥青质沉积在管路内壁，逐渐缩小通流面积
2. 管路弯折压扁：安装不当或受外力挤压，管路弯折、压扁，通流面积减小
3. 内衬层脱落：劣质油管内层橡胶脱落，堵塞管路
4. 结冰堵塞：冬季燃油中水分结冰，堵塞回油管路
5. 异物堵塞：维修时不慎将异物掉入管路
5.3 管路磨损与破损（约占15%）
故障现象
- 管路表面有明显磨损痕迹
- 管壁变薄，局部鼓包
- 突然破裂，大量燃油泄漏
故障原因
1. 摩擦磨损：管路与相邻部件（如支架、线束、其他管路）长期接触摩擦
2. 振动磨损：发动机振动导致管路与固定卡箍之间反复摩擦
3. 外物击打：施工中碎石、杂物击打管路
4. 老化鼓包：管路老化后局部强度下降，在压力作用下鼓包
5.4 接头损坏（约占5%）
故障现象
- 接头处渗漏燃油
- 接头螺纹滑牙，无法拧紧
- 接头开裂、断裂
- 快插接头卡簧失效，管路脱落
故障原因
1. 反复拆装：多次拆卸导致螺纹磨损、滑牙
2. 拧紧力矩不当：过紧导致螺纹损坏或接头开裂，过松导致密封不严
3. 腐蚀生锈：碳钢接头长期接触燃油和水汽，生锈腐蚀
4. 应力集中：管路扭曲产生的应力集中在接头处，导致接头疲劳损坏
5.5 故障诊断方法论
燃油管路故障诊断五步流程：
第一步：外观检查
目视检查所有燃油管路，重点查看接头处、弯曲处、与其他部件接触处有无渗漏、磨损、裂纹、鼓包等异常。用干净抹布擦拭后再观察，确认是否有新鲜渗漏。
第二步：压力测试
使用燃油
第三步：气泡试验（检测微小泄漏）
将可疑管路段拆下，一端堵住，另一端通入低压压缩空气（约0.2MPa），浸入清洁柴油中观察有无气泡冒出。连续气泡即为泄漏点。
第四步：通流测试（检测堵塞）
将回油管从油箱端拆下，观察回油流量是否正常。也可用压缩空气从油箱端反向吹入，判断是否有堵塞。阻力明显增大即为堵塞。
第五步：拆解检查
对可疑管路进行拆解，检查内壁是否有结胶、积碳、内衬脱落等情况。检查接头螺纹、密封面是否完好。
六、维护保养与技术支持
6.1 保养周期建议
保养项目
原厂建议周期
实际推荐周期
管路外观检查
每500小时
每200-300小时
接头紧固检查
每1000小时
每500-1000小时
燃油管路更换
每4000小时
每3000-4000小时
O型密封圈更换
每次拆装更换
每次拆装必须更换
卡箍检查更换
每2000小时
每2000小时
燃油系统清洗
每2000小时
每1500-2000小时
说明：燃油管路的使用寿命受工况环境影响较大。高温环境、粉尘大的矿山工况、劣质燃油地区，管路老化速度会加快20%-50%，建议缩短检查和更换周期。特别是高压共轨发动机的燃油管路，对密封性要求更高，应加强检查频次。
6.2 日常维护要点
每日检查项目
- 启动前检查：观察发动机下方地面有无燃油油迹
- 嗅觉检查：启动前闻一闻发动机舱有无燃油气味
- 怠速观察：启动后怠速运转，观察管路有无渗漏
- 燃油消耗：记录每日燃油消耗量，发现异常增加及时排查
每周检查项目
- 目视检查所有燃油管路外观，重点是接头处、弯曲处
- 检查管路固定卡箍是否松动
- 检查管路与其他部件是否有摩擦接触
- 检查燃油滤清器周围有无渗漏
每500小时保养项目
- 全面检查所有燃油管路，包括不易观察到的部位
- 检查所有接头紧固情况，按规定力矩复紧
- 检查管路有无老化、裂纹、鼓包
- 检查卡箍是否完好，必要时更换
- 清洁燃油管路外表面，便于发现渗漏
6.3 燃油回流管更换操作规范
更换前准备
1. 准备好原厂239-2337燃油回流管、新O型密封圈、新卡箍
2. 准备工具：扳手、扭力扳手、接油容器、抹布
3. 停机冷却，释放燃油系统压力
4. 做好防火措施，准备灭火器
更换步骤
1. 释放燃油系统压力：松开燃油滤清器放气螺钉，或断开燃油泵保险丝后启动发动机直到熄火
2. 在管路下方放置接油容器，收集残留燃油
3. 用扳手松开两端接头螺母或卡箍
4. 拆下旧的燃油回流管，注意不要损坏接头螺纹
5. 清洁接头安装面，去除油污和杂质
6. 检查新O型圈是否完好，在O型圈上涂抹少量清洁燃油
7. 安装新的燃油回流管，确保管路走向正确，无扭曲、无弯折
8. 用手拧紧接头，然后用扭力扳手按规定力矩紧固（一般20-30N·m，具体看机型）
9. 安装固定卡箍，确保管路固定牢靠
10. 排除燃油系统空气，启动发动机怠速运转
11. 检查管路有无渗漏，确认无泄漏后完成更换
重要提醒：严禁使用非原厂劣质燃油管路！劣质油管材质差、不耐油、不耐高温，使用寿命可能只有原厂的1/3，容易出现老化开裂、泄漏甚至爆管，不仅浪费燃油，还可能引发火灾，造成重大安全事故。务必通过正规渠道如日昕动力科技/英珀威机械采购原厂配件。更换燃油管路时必须同时更换O型密封圈，严禁重复使用旧密封件。安装时确保管路走向正确，避免扭曲、弯折和摩擦。
6.4 燃油质量管理
燃油质量是影响燃油管路寿命的重要因素，建议采取以下措施：
- 使用正规渠道燃油：选择中石油、中石化等正规加油站的合格柴油
- 燃油过滤：加油时使用过滤设备，避免杂质进入油箱
- 油箱清洁：每1000-2000小时清洗油箱底部沉积物和水分
- 油水分离：每日排放油水分离器中的水分
- 燃油添加剂：可适当使用正规品牌的燃油添加剂，改善燃油品质
- 禁止混用：不同标号、不同品牌的燃油尽量不要混用
6.5 ***技术支持服务
日昕动力科技/英珀威机械不仅提供配件销售，还提供全方位技术支持服务：
- 配件选型指导：***技术人员根据设备型号、发动机编号精准匹配配件
- 故障诊断咨询：资深工程师提供燃油系统故障分析和维修方案建议
- 燃油系统检测：提供喷油器校验、高压油泵测试、燃油压力检测等服务
- 大修技术支持：发动机大修全程技术指导，确保装配质量
- 保养方案定制：根据客户设备工况定制个性化保养方案
- 紧急配送服务：常用件长沙仓库现货，紧急订单当日发货
- 技术培训：为客户维修团队提供燃油系统维修和维护培训
