卡特彼勒CAT 2485513节温器（水温调节器）技术全解：应用适配、配件明细、故障诊断与维护指南

卡特彼勒CAT 2485513节温器（水温调节器）技术全解：应用适配、配件明细、故障诊断与维护指南
一、产品概述与核心技术参数
1.1 产品定位

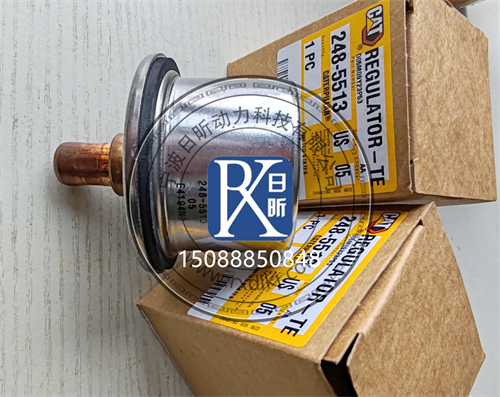

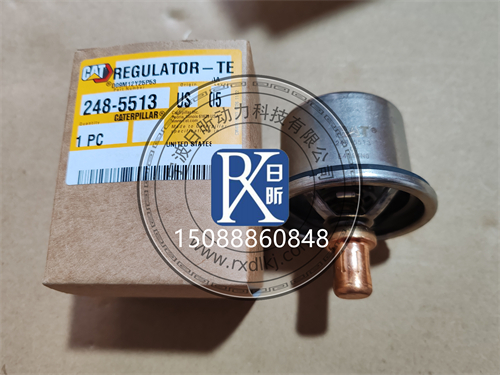

卡特彼勒248-5513（又称2485513）是一款机械式蜡式节温器（水温调节器），是发动机冷却系统中的关键控制元件，被誉为发动机的"温度管家"。它根据冷却液温度的变化，自动调节冷却液的循环路径和流量，使发动机始终保持在最佳工作温度范围内运行。
节温器虽然体积不大，但在发动机冷却系统中起着至关重要的作用。它直接影响发动机的预热速度、工作温度、燃油经济性、排放水平和使用寿命。节温器故障会导致发动机温度过低或过高，温度过低会增加磨损和油耗，温度过高会造成发动机过热损坏，严重时甚至导致拉缸、抱瓦等重大故障。
卡特彼勒原厂节温器采用高品质材料和精密制造工艺，确保温度控制精准、响应灵敏、寿命长久。与普通节温器相比，卡特彼勒原厂节温器开启温度更精准、升程更稳定、抗腐蚀能力更强、使用寿命更长，能够在恶劣工况下长期可靠工作。
技术要点：节温器是发动机的"温度管家"，虽然不起眼，但直接影响发动机的性能、油耗和寿命。据统计，约20%-30%的发动机过热故障与节温器有关。节温器卡滞关闭会导致发动机过热，严重时可能造成发动机损坏；节温器卡滞打开会导致发动机温度过低，增加磨损和油耗。卡特彼勒原厂节温器采用高品质石蜡感温体、精密弹簧和耐腐蚀材料，温度控制精准，响应灵敏，寿命长久。劣质节温器材料差、精度低、寿命短，可能造成严重后果。因此，必须使用原厂正品节温器，确保发动机可靠运行。特别注意：节温器是精密元件，不能随意调整或拆卸，必须整体更换。更换节温器时必须同时更换密封圈，防止冷却液泄漏。

1.2 248-5513节温器技术参数
参数项目
技术指标
零件号
248-5513（又称2485513）
产品类型
机械式蜡式节温器（水温调节器）
结构形式
单阀/双阀蜡式节温器，内置弹簧
感温介质
高纯度石蜡（膨胀系数大、性能稳定）
初始开启温度
81 ~ 84℃（标准值：82℃±2℃）
完全开启温度
92℃
全开最小升程
≥ 10.4 mm
闭合温度
约78℃以下完全闭合
工作温度范围
-40℃ ~ 120℃
最大工作压力
≥ 200 kPa（约2 bar）
壳体材料
高强度铝合金/铜合金，耐腐蚀
阀门材料
不锈钢/铜合金，耐高温耐腐蚀
弹簧材料
不锈钢弹簧，弹力稳定
密封材料
橡胶密封圈，耐冷却液、耐高温
安装方式
法兰安装，螺栓固定
连接方式
与节温器座/壳体配合安装
响应速度
温度变化时快速响应，开度平滑变化
使用寿命
4000-8000小时或2-4年（视工况而定）
适用标准
卡特彼勒原厂标准，符合SAE/ISO发动机冷却系统规范
原产地
美国（卡特彼勒原厂）
包装规格
单支独立包装，含密封圈
1.3 不同类型节温器对比
对比项目
蜡式节温器
电子节温器
波纹管式节温器
感温原理
石蜡热胀冷缩
电子加热+石蜡
波纹管内液体蒸发
控制方式
纯机械，被动控制
电控+机械，主动控制
纯机械，被动控制
开启精度
±2℃
±1℃或更高
±3℃
响应速度
中等
快，可主动调节
较慢
结构复杂度
简单
复杂
中等
可靠性
高
中等
中等
使用寿命
长
中等
中等
维修成本
低
高
中等
温度调节
固定开启温度
可调节开启温度
固定开启温度
典型应用
大多数柴油发动机
高端乘用车、部分新机
老式发动机
卡特彼勒应用
248-5513等大多数型号
部分新型发动机
老式机型
1.4 节温器材料特性详解
部件
材料类型
典型材料
特性与作用
感温体
石蜡
高纯度特种石蜡
热膨胀系数大、性能稳定、寿命长
壳体
金属合金
铝合金/铜合金
导热好、耐腐蚀、强度高
阀门
金属合金
不锈钢/黄铜
耐高温、耐腐蚀、密封好
弹簧
弹簧钢
不锈钢弹簧
弹力稳定、耐腐蚀、抗疲劳
推杆
金属
不锈钢/镀铬钢
耐磨、耐腐蚀、滑动顺畅
密封圈
橡胶
丁***橡胶/***橡胶
耐冷却液、耐高温、弹性好
密封垫
橡胶/复合材料
丁***橡胶/软木橡胶
密封、缓冲、耐冷却液
1.5 节温器工作原理与作用
温度调节原理
节温器的基本工作原理是利用石蜡的热胀冷缩特性。节温器内部装有高纯度石蜡，当冷却液温度升高时，石蜡受热熔化并膨胀，推动推杆和阀门打开；当温度降低时，石蜡凝固收缩，阀门在弹簧作用下关闭。通过阀门的开度变化，控制冷却液的循环路径和流量。
小循环模式（冷启动/低温时）
当发动机冷启动或冷却液温度低于节温器开启温度时，节温器阀门关闭，冷却液不经过散热器，只在发动机内部和水泵之间循环（小循环）。这样可以使发动机快速升温，缩短预热时间，减少低温磨损，降低油耗和排放。
大循环模式（正常工作温度时）
当冷却液温度达到节温器开启温度后，节温器阀门逐渐打开，冷却液开始流经散热器进行散热（大循环）。随着温度升高，阀门开度增大，流经散热器的冷却液流量增加，散热能力增强。当温度达到完全开启温度时，阀门全开，散热能力达到最大。
混合循环模式（过渡阶段）
在节温器开启过程中，阀门部分打开，一部分冷却液走小循环，一部分走大循环，形成混合循环。通过调节阀门开度，精确控制冷却液温度，使发动机保持在最佳工作温度范围内。
保证最佳工作温度
节温器的主要作用是使发动机尽快达到并保持在最佳工作温度（通常80-95℃）。在这个温度范围内，发动机的润滑性能最好、磨损最小、燃油经济性最佳、排放最低、动力输出最强。
保护发动机
节温器还起到保护发动机的作用：低温时减少磨损，高温时增强散热，防止过热。它是冷却系统的"智能开关"，自动调节散热能力，适应不同工况下的散热需求。
提高燃油经济性
通过快速预热和精确控温，节温器可以显著提高燃油经济性。研究表明，发动机在最佳工作温度下运行，比低温运行可节省5%-15%的燃油。
降低排放
发动机在最佳工作温度下燃烧更充分，有害排放物更少。节温器的精确控温有助于降低HC、CO、NOx等污染物排放。
二、应用场景与适配机型
2.1 248-5513节温器应用场景
248-5513节温器是卡特彼勒多种发动机的标准配置，广泛应用于各种工况：
柴油发动机冷却系统
- 发动机冷却系统：安装在发动机出水口或缸盖上，控制冷却液循环
- 水冷系统：与水泵、散热器、风扇等配合，组成完整的冷却系统
- 温度控制系统：精确控制发动机工作温度，保持最佳状态
- 预热系统：冷启动时快速预热，减少磨损和油耗
典型应用系统
- 发动机冷却系统：水泵、节温器、散热器、冷却风扇、水管
- 润滑系统：机油冷却器（部分机型与冷却液系统关联）
- 燃油系统：燃油冷却器（部分机型）
- 进气系统：中冷器（增压发动机）
- 空调系统：暖风水箱（利用冷却液热量）
- EGR系统：EGR冷却器（部分机型）
- 监控系统：水温传感器、水温表、水温报警装置
2.2 适配发动机系列
3400系列发动机（主要适配）
发动机型号
功率范围
说明
3406
200-400 kW
直列6缸柴油发动机
3406B
250-450 kW
B型升级版本
3406C
280-500 kW
C型升级版本
3408
300-600 kW
V8缸柴油发动机
3408B
350-650 kW
B型升级版本
3408C
400-700 kW
C型升级版本
3412
500-1000 kW
V12缸柴油发动机
3412C
600-1200 kW
C型升级版本
3500系列发动机（主要适配）
发动机型号
功率范围
说明
3508
500-1000 kW
V8缸柴油发动机
3508B
600-1200 kW
B型升级版本
3512
800-1800 kW
V12缸柴油发动机
3512B
900-2000 kW
B型升级版本
3516
1200-2500 kW
V16缸柴油发动机
3516B
1500-2800 kW
B型升级版本
3520
1800-3500 kW
V20缸柴油发动机
C系列发动机
发动机型号
功率范围
说明
C11
200-350 kW
直列6缸柴油发动机
C12
250-400 kW
直列6缸柴油发动机
C13
280-450 kW
直列6缸柴油发动机
C15
350-500 kW
直列6缸柴油发动机
C18
450-600 kW
直列6缸柴油发动机
C27
600-900 kW
V12缸柴油发动机
C32
800-1200 kW
V12缸柴油发动机
注意：具体适配型号请以卡特彼勒官方零件手册（Parts Manual）为准，不同年份、不同配置、不同功率等级的发动机可能使用不同型号的节温器。部分发动机可能使用2个或更多节温器。
2.3 适配设备类型
工程机械系列
设备类型
典型型号
应用发动机
挖掘机
E330D、E336D、E345D、E349D
C9、C11、C13、C15
推土机
D9R、D10N、D11R
3408、3412、3508
装载机
966H、980G、992K
C11、C15、C32
自卸车
777D、785C、789C
3508、3512、3516
平地机
14M、16M、24M
C9、C11、C13
压路机
CS-533、CS-683
C6.6、C7.1
发电机组系列
功率范围
典型型号
应用发动机
小型发电机组
100-500 kW
C7.1、C9、C13、C15
中型发电机组
500-1500 kW
3406、3408、3412、3508
大型发电机组
1500-3000 kW
3512、3516、3520
特大型发电机组
3000 kW以上
3600系列、C280系列
船用动力系列
功率范围
典型应用
应用发动机
小型船用主机
渔船、工作船、游艇
C7.1、C9、C12
中型船用主机
货船、油船、工程船
3406、3408、3412
大型船用主机
大型货船、油船
3508、3512、3516
船用辅机
船舶发电、动力输出
3400系列、3500系列
其他应用领域
应用领域
典型设备
应用场景
石油设备
钻井平台、压裂车、修井机
油田动力、钻井设备
矿山设备
矿用卡车、装载机、破碎机
矿山开采、物料运输
工业动力
泵站、压缩机、粉碎机
工业生产动力
铁路机车
内燃机车、调车机车
铁路运输
军用设备
军用电站、坦克、装甲车
军事动力、移动电源
农业机械
大型拖拉机、联合收割机
农业生产
应用特点：节温器是发动机的标准配置，每台发动机至少有1个节温器，部分大型发动机可能有2个或更多。节温器属于易损件，需要定期检查和更换。它直接关系到发动机的工作温度、燃油经济性和使用寿命。由于不同型号发动机的节温器开启温度和尺寸可能不同，准确识别零件号非常重要。卡特彼勒原厂节温器都有清晰的零件号和温度标识，便于识别和采购。特别提醒：节温器虽然小，但作用很大，卡滞关闭会导致发动机过热，严重时可能造成发动机损坏；卡滞打开会导致发动机温度过低，增加磨损和油耗。建议定期检查节温器状态，特别是在换季和高温季节来临前。更换节温器时必须同时更换密封圈，防止冷却液泄漏。更换节温器需要***技术人员操作，确保安装正确、密封可靠。

三、原厂关联维修保养零配件明细
3.1 节温器配套产品（小修/常规保养）
更换节温器时，通常需要同时检查和更换以下相关配件。
冷却系统元件
零件号
配件名称
功能说明
248-5513
节温器（水温调节器）
控制冷却液温度和循环路径
节温器密封圈
节温器密封圈/密封垫
密封节温器与壳体，防止泄漏
节温器座
节温器壳体/座
安装节温器，连接水管
节温器盖
节温器盖/出水管座
压紧节温器，连接出水管
水泵
冷却水泵
驱动冷却液循环
散热器
散热器/水箱
冷却液散热冷却
冷却风扇
冷却风扇/风扇离合器
增强散热器散热
水管
冷却液水管/软管
输送冷却液
节温器相关工具与耗材
类别
名称
功能说明
专用工具
节温器扳手/套筒
拆装节温器座螺栓
专用工具
扭矩扳手
控制安装螺栓扭矩
专用工具
节温器测试器
水浴加热测试节温器性能
专用工具
温度计
测量冷却液温度
清洁用品
冷却系统清洁剂
清洗冷却系统水垢和杂质
密封用品
密封胶/防漏剂
辅助密封，防止泄漏
冷却液
防冻液/冷却液
补充或更换冷却液
检测仪器
红外测温仪
测量水管和散热器温度
其他冷却系统零件
零件号
配件名称
功能说明
水温传感器
冷却液温度传感器
测量冷却液温度，输送信号
水温表
水温表/温度显示仪表
显示冷却液温度
水温开关
温度开关/温控开关
控制风扇、报警等
膨胀水箱
膨胀水箱/副水箱
容纳冷却液膨胀量，排气
压力盖
散热器盖/压力盖
维持冷却系统压力
放水阀
放水阀/排水阀
排放冷却液
节温器旁通阀
旁通阀/小循环阀
小循环时的冷却液通道
机油冷却器
机油冷却器
冷却机油（部分机型）
3.2 冷却系统中修配件
零件类别
配件名称
功能说明
节温器组件
全套节温器
更换全部节温器（部分发动机有多个）
水泵
冷却水泵总成
更换老化的水泵
水管
全套冷却液水管
更换老化的水管和软管
散热器
散热器总成
检修或更换散热器
冷却风扇
风扇、风扇离合器
检修或更换风扇系统
密封件
全套密封件、垫片
更换冷却系统所有密封件
传感器
水温传感器、温度开关
更换老化的传感器
膨胀水箱
膨胀水箱、压力盖
检修或更换膨胀水箱
3.3 发动机大修配件（大修）
发动机大修包（冷却系统部分）
零件号
配件名称
说明
248-5513
节温器
每台发动机1-2个（根据机型）
水泵
冷却水泵总成
更换水泵，大修必换
水管
全套冷却液水管
更换全部水管和软管
散热器
散热器总成
检修或更换散热器
冷却风扇
风扇、风扇离合器
检修或更换风扇系统
密封件
冷却系统密封件包
所有垫片、密封圈、O形圈
水温传感器
全套温度传感器
更换所有温度传感器
膨胀水箱
膨胀水箱、压力盖
检修或更换
机油冷却器
机油冷却器
检修或更换（部分机型）
中冷器
进气中冷器
检修或更换（增压发动机）
发动机大修核心配件
零件类别
配件名称
说明
四配套组件
活塞、活塞环、缸套、活塞销
气缸核心部件，大修必换
曲轴与轴承
曲轴、主轴瓦、连杆瓦
曲轴系统，大修必检必换
配气机构
气门、气门导管、气门座圈、气门弹簧
进排气系统核心部件
燃油系统
喷油器、燃油泵、燃油滤芯
燃油喷射系统
润滑系统
机油泵、机油滤芯、机油冷却器
润滑系统
密封件修包
全车油封、垫片、O形圈
全车密封件
进排气系统
增压器、中冷器、进排气管
进排气系统
控制系统
ECM、传感器、执行器
发动机控制系统
启动系统
启动马达、发电机、蓄电池
启动充电系统
四、优质供应商推荐
4.1 日昕动力科技 / 英珀威机械
宁波日昕动力科技有限公司是***的卡特彼勒配件供应商，湖南英珀威机械有限公司是其全资子公司，深耕卡特彼勒配件行业多年，尤其在冷却系统配件、易损件方面具有丰富的经验和充足的库存。
公司核心优势
- 冷却系统专家：常备卡特彼勒全系列节温器、水泵、散热器、水管等冷却系统配件，型号齐全，库存充足
- 原厂品质保障：直接从美国卡特彼勒原厂采购，确保正品品质，拒绝假冒伪劣
- 库存充足：常用节温器、传感器、滤芯等易损件常备库存，紧急订单当日发货
- 价格优势：直接从原厂采购，省去中间环节，价格更有竞争力
- 技术支持：配备***发动机工程师团队，提供配件选型指导和故障诊断服务
- 服务网络：宁波总部+长沙分公司，覆盖华东、华南、华中地区
主营卡特彼勒冷却系统配件范围
- 节温器系列：248-5513等全系列节温器，各种开启温度、各种尺寸
- 水泵系列：各种型号发动机水泵、水泵修包、水泵轴承
- 散热器系列：水箱散热器、机油冷却器、中冷器、燃油冷却器
- 水管系列：各种冷却液水管、橡胶软管、金属水管
- 冷却风扇：风扇叶、风扇离合器、风扇皮带、风扇轴承
- 传感器系列：水温传感器、油温传感器、温度开关、压力传感器
- 密封件系列：节温器密封圈、水泵密封件、水管卡箍、垫片
- 膨胀水箱：副水箱、膨胀水箱、散热器盖、压力盖
- 冷却液：卡特彼勒专用防冻液、冷却液添加剂
- 其他配件：水泵皮带、张紧轮、惰轮、放水阀等
其他主营配件
- 发动机件：四配套、曲轴、轴瓦、喷油器、燃油泵、涡轮增压器等
- 过滤系统：燃油滤芯、机油滤芯、液压油滤芯、空气滤芯等全系列滤清器
- 底盘件：支重轮、引导轮、拖链轮、驱动齿、链条总成、履带板等四轮一带
- 液压件：主泵、分配阀、液压马达、油缸密封件等
- 结构件：挖斗、大小臂、加长臂、连杆、摇杆、销轴、衬套等
- 电气件：传感器、电磁阀、电脑板、启动马达、发电机等
- 密封件：O型圈、油封、密封包、垫片等各种密封件
联系方式
项目
信息
公司名称
宁波日昕动力科技有限公司
湖南分公司
湖南英珀威机械有限公司
联系电话
15580888444
联系人
欧女士
电子邮箱
demo@Perkins-rx.com
公司地址
长沙市雨花区洞井街道一路967号中海珑庭1#栋14层1401
服务范围
全国配送 + 全球120+国家和地区
采购建议：节温器虽然单价不高，但属于关键安全件，直接影响发动机的安全可靠运行。劣质节温器材料差、精度低、寿命短，可能造成发动机过热或温度过低，严重时可能造成发动机损坏，损失可能是节温器本身价格的几百倍甚至几千倍。英珀威机械常备卡特彼勒全系列节温器和冷却系统配件，价格合理，发货迅速。建议根据设备情况常备常用节温器库存，特别是关键机组的配件，减少设备停机等待时间。建议发动机大修时全部更换节温器，因为节温器长期使用后石蜡性能会下降，弹簧弹力会减弱，温度控制精度会下降。特别提醒：节温器是精密元件，不能随意调整或拆卸，必须整体更换。更换节温器时必须同时更换密封圈，防止冷却液泄漏。更换节温器需要***技术人员操作，建议由***维修人员进行，确保安装正确、密封可靠。更换后要检查冷却液液位，排除系统空气，确保正常循环。
五、常见故障原因分析
5.1 节温器卡滞关闭（最危险故障，约占35%）
故障现象
- 发动机水温过高，水温表指针接近或达到红线
- 水温报警灯亮，发动机过热报警
- 散热器上水管热、下水管凉（温差明显）
- 冷却液沸腾、"开锅"，膨胀水箱溢水
- 发动机动力下降、加速无力
- 严重时发动机异响、拉缸、抱瓦
- 可能伴随水温传感器故障码
故障原因分析
根据日昕动力维修案例统计，约35%的节温器故障为卡滞关闭，这是最危险的故障模式，容易造成发动机过热损坏。造成节温器卡滞关闭的主要原因包括：
1. 石蜡失效：长期使用后石蜡性能下降、变质、泄漏，无法正常膨胀
2. 推杆卡滞：推杆磨损、锈蚀、结垢，滑动不畅或卡死
3. 弹簧断裂：弹簧疲劳断裂或弹力下降，阀门无法打开
4. 阀门卡死：阀门与阀座之间结垢、生锈、有杂质，造成卡死
5. 冷却系统脏污：冷却液中有水垢、铁锈、杂质等，卡住节温器
6. 冷却液腐蚀：冷却液变质、腐蚀性强，腐蚀节温器部件
7. 长期不用：发动机长期停放，节温器阀门粘住
8. 产品质量：劣质节温器材料差、工艺差，容易卡滞
9. 安装不当：安装时节温器歪斜、受力不均，造成卡滞
10. 过热损坏：发动机过热后，节温器石蜡泄漏或部件变形
判定标准与检测方法
检测项目
正常状态
故障判定
上下水管温差
水温达到开启温度后，下水管迅速升温
水温很高，下水管仍冰凉
水温上升速度
正常速度上升，达到82℃左右后稳定
水温持续上升，超过95℃仍上升
散热器温度
水温升高后散热器逐渐变热
发动机很热，散热器不热
水浴测试
82℃左右开始打开，92℃全开
加热到沸点仍不打开
冷却液循环
水温升高后有明显水流
水箱内无明显水流循环
发动机状态
温度正常，运行平稳
过热报警，动力下降
5.2 节温器卡滞打开（约占30%）
故障现象
- 发动机水温过低，水温表指针低于正常位置
- 冬季预热时间长，水温上升慢
- 散热器上下水管温度差不多（温差小）
- 油耗增加，燃油经济性下降
- 发动机磨损增加，寿命缩短
- 暖风不热（冬季）
- 排放增加，燃烧不充分
- 冷车时怠速不稳、抖动
故障原因
1. 石蜡泄漏：感温体破裂，石蜡泄漏，阀门在弹簧作用下保持打开
2. 弹簧失效：弹簧疲劳、弹力下降，无法关闭阀门
3. 阀门磨损：阀门密封面磨损，关闭不严
4. 阀门卡死：阀门卡在打开位置，无法回位
5. 安装不当：安装时节温器未正确就位，阀门无法关闭
6. 冷却系统压力：系统压力过高，顶开阀门
7. 水垢杂质：水垢或杂质卡在阀门处，导致关闭不严
8. 产品质量：劣质节温器弹簧质量差，容易失效
5.3 节温器开启温度偏移（约占20%）
故障现象
- 开启温度偏高：水温很高才开始大循环，容易过热
- 开启温度偏低：水温很低就开始大循环，预热慢、温度低
- 水温波动大，不稳定
- 油耗增加、动力下降
- 冬季暖风效果差
- 夏季容易过热
- 发动机磨损增加
故障原因
1. 石蜡老化：长期使用后石蜡性能变化，膨胀系数改变
2. 弹簧弹力变化：弹簧疲劳，弹力下降或增大
3. 推杆磨损：推杆磨损，行程变化
4. 结垢积碳：节温器表面积垢，影响传热和动作
5. 冷却系统脏污：冷却液中有杂质，影响节温器动作
6. 产品质量：劣质节温器石蜡质量差，温度不准
7. 使用时间长：节温器达到使用寿命，性能下降
8. 过热损伤：曾经过热，造成节温器性能永久变化
5.4 节温器泄漏（约占10%）
故障现象
- 节温器座周围有冷却液渗漏
- 冷却液液位下降，需要经常补充
- 发动机下方有冷却液滴漏痕迹
- 冷却系统压力下降
- 可能有冷却液气味
- 严重时冷却液不足导致过热
故障原因
1. 密封圈老化：密封圈老化、硬化、变形，密封不良
2. 密封圈损坏：安装时密封圈被切坏、压坏
3. 密封面不平：节温器座或盖的密封面不平、有划痕
4. 螺栓松动：安装螺栓松动，压紧力不足
5. 壳体裂纹：节温器座或盖有裂纹
6. 节温器壳体破裂：节温器本身壳体有裂纹
7. 安装不当：节温器安装歪斜，密封不均匀
8. 系统压力过高：冷却系统压力过高，超过密封能力
5.5 节温器异响（约占5%）
故障现象
- 节温器处有"咔嗒"声或"嗡嗡"声
- 水温变化时有异响
- 冷却液流动声音异常
- 可能伴随振动
故障原因
1. 阀门敲击：阀门频繁开关，敲击阀座产生声音
2. 冷却液流动：节温器开度变化，冷却液流动声音变化
3. 气蚀噪声：冷却液中有气泡，产生气蚀噪声
4. 弹簧振动：弹簧共振或振动产生声音
5. 推杆磨损：推杆磨损，运动时产生异响
6. 安装松动：节温器安装不紧，产生振动和声音
5.6 节温器好坏检测方法
方法一：上下水管温差法（快速不拆机判断）
1. 冷车启动发动机
2. 用手触摸散热器上水管和下水管（注意安全，避免烫伤）
3. 初期（水温低于78℃）：上水管逐渐变热，下水管应保持冰凉或微温 → 节温器关闭，正常
4. 水温达到82℃左右：下水管应迅速变热 → 节温器打开，正常
5. 水温达到90℃以上：上下水管都很热，温度差不多 → 节温器全开，正常
6. 如果水温很高，下水管仍冰凉 → 节温器卡滞关闭，故障
7. 如果冷车启动后不久下水管就热了 → 节温器卡滞打开，故障
8. 注意：此方法只能粗略判断，不能精确测量开启温度

方法二：观察水流法
1. 冷车时打开散热器盖（注意安全，热车时不要打开）
2. 启动发动机，观察水箱内冷却液流动情况
3. 水温低于78℃时：冷却液应基本静止，无明显水流 → 节温器关闭，正常
4. 水温达到82℃左右：冷却液开始流动，水流逐渐增大 → 节温器打开，正常
5. 水温达到92℃以上：水流最大，循环明显 → 节温器全开，正常
6. 如果水温很低就有明显水流 → 节温器关闭不严，故障
7. 如果水温很高仍无明显水流 → 节温器打不开，故障
8. 注意：热车时不要打开散热器盖，防止烫伤
方法三：水浴加热测试法（最准确，需拆下节温器）
1. 拆下节温器，清洁干净
2. 准备容器、水、温度计、加热装置
3. 将节温器放入冷水中，完全浸没
4. 缓慢加热水，同时观察温度计和节温器状态
5. 记录开始开启的温度（阀门开始抬起）
6. 记录完全开启的温度（阀门升到最高）
7. 测量全开时的升程（阀门抬起高度）
8. 停止加热，观察节温器是否随温度下降而关闭
9. 与标准值对比，判断是否合格
10. 248-5513标准：开启81-84℃，全开92℃，升程≥10.4mm
方法四：红外测温法
1. 使用红外测温仪测量节温器进出口温度
2. 冷车启动后，连续测量进出口温度变化
3. 正常情况下，出口温度在达到开启温度后会突然升高
4. 如果进出口温差长期超过15℃，说明节温器打不开
5. 如果进出口温差一直很小，说明节温器关不严
6. 此方法方便快捷，不需要拆机
方法五：诊断仪数据流法
1. 使用发动机诊断仪读取水温传感器数据流
2. 观察冷车启动后水温上升曲线
3. 正常情况下，水温上升到82℃左右会有一个平台或放缓
4. 如果水温一直快速上升到很高，可能节温器打不开
5. 如果水温上升很慢，一直上不去，可能节温器关不严
6. 部分发动机有节温器故障码（如P0128）
5.7 故障诊断方法论
节温器故障诊断六步流程：
第一步：观察水温表和报警
首先观察发动机水温表：水温是否正常？是过高还是过低？水温上升速度是否正常？有无水温报警灯亮？记录故障发生的工况：冷车还是热车？怠速还是高速？轻载还是重载？环境温度如何？
第二步：检查上下水管温差
用手触摸或用红外测温仪测量散热器上水管和下水管的温度。冷车启动后，初期上水管热、下水管凉是正常的；水温达到82℃左右后，下水管应迅速变热。如果水温很高下水管仍凉，说明节温器打不开；如果冷车下水管就热，说明节温器关不严。
第三步：检查冷却液和冷却系统
检查冷却液液位是否正常，有无泄漏。检查冷却液颜色和状态，是否有杂质、水垢、油污。检查散热器是否堵塞，风扇是否正常工作。检查水泵是否正常工作。检查水温传感器是否准确。排除其他冷却系统故障的影响。
第四步：读取故障码和数据流
使用诊断仪读取发动机故障码，看有无节温器相关故障码（如P0128冷却液温度低于恒温器调节温度）。读取水温传感器数据流，观察水温变化曲线。对比实际水温与显示水温，判断传感器是否准确。
第五步：拆检节温器
如果以上检查怀疑节温器故障，拆下节温器进行检查。检查节温器外观，有无损坏、腐蚀、结垢。进行水浴加热测试，检测开启温度、全开温度、升程等参数。与标准值对比，判断节温器是否正常。
第六步：综合分析与根因定位
综合以上检查结果，分析故障根本原因：是节温器本身质量问题？还是冷却系统脏污造成的？还是安装使用不当？制定针对性解决方案。如果节温器损坏，更换原厂正品节温器，同时更换密封圈。同时检查冷却系统其他部件，如水泵、散热器、水管等，确保整个系统正常。
特别注意：发动机过热可能有多种原因，节温器故障只是其中之一。水泵故障、散热器堵塞、风扇故障、冷却液不足、气缸垫冲坏等都可能导致过热。因此，诊断时要全面检查，不要只盯着节温器。节温器卡滞关闭是最危险的故障，发现后应立即停机检修，否则可能造成发动机严重损坏。更换节温器后要排净冷却系统空气，检查冷却液液位，确保系统正常工作。
六、维护保养与技术支持
6.1 检查与更换周期建议
保养项目
建议周期
说明
观察水温表
每次运行时
观察水温是否正常、稳定
检查冷却液液位
每次开机前/每周
检查液位，有无泄漏
检查水管状态
每月
检查水管有无老化、渗漏
检查冷却系统
每500小时
全面检查冷却系统各部件
检查节温器性能
每2000小时
通过水温和温差判断性能
更换冷却液
每2000-4000小时或1-2年
更换冷却液，清洗系统
拆检节温器
每4000小时或2年
拆下检查，水浴测试
更换节温器
每4000-8000小时或2-4年
根据检测结果和使用时间
冷却系统大修
每10000-15000小时
随发动机大修
说明：节温器的使用寿命受多种因素影响，包括：
- 冷却液品质：使用优质冷却液，定期更换，可延长寿命；劣质冷却液腐蚀强，缩短寿命
- 冷却系统清洁度：系统干净、无水垢杂质，节温器寿命长；系统脏污容易造成卡滞
- 工作温度：发动机经常过热，会加速节温器老化
- 负荷情况：长期高负荷、高温运行，寿命缩短
- 环境温度：环境温度高，冷却系统负荷大，节温器寿命短
- 启停频率：频繁启停，温度变化大，加速老化
- 安装质量：正确安装、密封良好，可延长寿命
- 产品质量：原厂正品材料好、工艺好、寿命长；劣质品寿命短
- 维护保养：定期保养、及时更换冷却液，可延长寿命
6.2 日常维护要点
每日/每次开机前检查项目
- 检查冷却液液位：检查膨胀水箱液位，是否在正常范围
- 检查有无泄漏：观察地面和发动机下方，有无冷却液渗漏痕迹
- 检查水管状态：检查水管有无老化、鼓包、渗漏
- 检查散热器：检查散热器外表是否清洁，有无堵塞
- 检查风扇皮带：检查风扇皮带松紧度和磨损情况
运行中检查项目
- 观察水温表：水温是否在正常范围（80-95℃）
- 水温稳定性：水温是否稳定，有无大幅波动
- 水温上升速度：冷车启动后水温上升是否正常
- 有无报警：有无水温过高报警
- 听声音：冷却系统有无异常声音
每月检查项目
- 详细检查冷却液液位和状态
- 检查冷却液颜色，有无变色、浑浊、杂质
- 检查所有水管和接头，有无渗漏
- 检查节温器座周围，有无渗漏
- 检查散热器，有无变形、损坏、渗漏
- 检查风扇和风扇离合器，工作是否正常
- 检查水泵，有无渗漏、异响
- 检查膨胀水箱和压力盖
每500小时维护项目
- 全面检查冷却系统各部件
- 检查冷却液浓度和冰点
- 检查节温器工作状态（通过水温和温差）
- 检查水温传感器，是否准确
- 检查散热器散热片，清洁灰尘杂物
- 检查风扇皮带张紧度，必要时调整
- 检查所有卡箍和接头，紧固松动的
- 清洁冷却系统外部
每2000-4000小时维护项目
- 更换冷却液
- 清洗冷却系统（如有水垢）
- 检查节温器性能，必要时拆检
- 检查水泵，必要时更换
- 检查所有水管，老化的更换
- 检查散热器，必要时清洗或检修
- 检查风扇和风扇离合器
- 检查水温传感器和温度开关
- 检查膨胀水箱和压力盖
- 检查机油冷却器（如有）
每4000-8000小时更换项目
- 更换节温器
- 更换节温器密封圈
- 更换水泵（如未换过）
- 更换全部水管和软管
- 检修或更换散热器
- 更换风扇皮带
- 检查或更换风扇离合器
- 更换所有温度传感器
- 清洗或更换中冷器（增压发动机）
每10000-15000小时或大修时项目
- 冷却系统全面检修
- 更换全部冷却系统部件
- 发动机水道清洗除垢
- 散热器彻底清洗或更换
- 水泵大修或更换
- 节温器全部更换
- 水管全部更换
- 冷却系统压力测试
6.3 节温器更换操作规范
更换前准备
1. 准备好正确型号的节温器，确认零件号正确，开启温度符合要求
2. 准备好相关配件：节温器密封圈、密封垫、冷却液等
3. 准备专用工具：套筒扳手、扭矩扳手、接杆、钳子等
4. 准备辅助材料：清洁剂、抹布、密封胶（如需）等
5. 准备收集容器：收集放出的冷却液
6. 确保发动机已停机，温度降至安全范围（避免烫伤）
7. 查阅维修手册，确认节温器位置、安装方式、扭矩要求等
8. 记录冷却液型号和数量，准备补充
节温器更换步骤
1. 停机冷却：停止发动机，等待冷却至安全温度（低于50℃）
2. 排放冷却液：打开放水阀，放出部分冷却液（至节温器以下）
3. 收集冷却液：用容器收集放出的冷却液，注意环保
4. 拆卸部件：拆下节温器盖或节温器座的连接部件
5. 拆卸螺栓：按对角线顺序松开并拆下节温器盖螺栓
6. 取下节温器：取下节温器盖和旧节温器
7. 清洁密封面：清洁节温器座和盖的密封面，去除旧密封胶和垫片
8. 检查密封面：检查密封面是否平整、有无损伤
9. 检查新节温器：检查新节温器外观，确认型号正确，有无损坏
10. 检查密封圈：检查新密封圈是否完好，尺寸正确
11. 安装节温器：将新节温器正确安装到位，注意方向和位置
12. 安装密封圈：安装新密封圈，确保位置正确
13. 涂抹密封胶：如需，在密封面涂抹少量密封胶（注意不要太多）
14. 安装节温器盖：安装节温器盖，对准定位销或标记
15. 紧固螺栓：按对角线顺序分2-3次拧紧螺栓至规定扭矩
16. 连接部件：装回拆下的水管、传感器等部件
17. 添加冷却液：添加冷却液至正常液位
18. 排气：按规程排出冷却系统空气
19. 启动测试：启动发动机，检查有无泄漏
20. 检查水温：怠速运行至正常温度，检查水温是否正常
21. 检查节温器：检查节温器是否正常打开（下水管是否变热）
22. 检查液位：停机冷却后检查冷却液液位，必要时补充
23. 整理现场：清理工具和材料，处理废冷却液
24. 记录归档：做好更换记录，存入设备档案
安装注意事项
1. 确认型号：必须使用正确型号的节温器，开启温度要符合发动机要求
2. 注意安全：发动机热态时不要操作，防止烫伤
3. 正确方向：节温器安装方向要正确，感温体朝向发动机侧
4. 更换密封圈：必须同时更换新的密封圈，不要重复使用旧的
5. 清洁密封面：密封面必须清洁干净、平整，否则会泄漏
6. 正确扭矩：螺栓必须按规定扭矩拧紧，过松漏水，过紧损坏螺纹或壳体
7. 对角线拧紧：螺栓要按对角线顺序分次拧紧，受力均匀
8. 排出空气：安装后必须排净冷却系统空气，否则影响循环
9. 检查泄漏：启动后仔细检查有无冷却液渗漏
10. ***操作：节温器更换需要***技术人员操作
重要提醒：
1. 必须使用原厂正品节温器：劣质节温器材料差、精度低、寿命短，可能造成发动机过热或温度过低，严重时可能造成发动机损坏。
2. 必须使用正确型号：节温器的开启温度必须符合发动机要求，不能随意用其他温度的节温器替代。
3. 必须同时更换密封圈：更换节温器时必须同时更换新的密封圈，旧密封圈已经老化变形，继续使用会泄漏。
4. 必须排净空气：更换后必须排净冷却系统空气，否则会造成冷却液循环不良、水温异常。
5. 热车不要开盖：发动机热态时不要打开散热器盖或膨胀水箱盖，防止高温冷却液喷出烫伤。
6. 注意环保：废冷却液要妥善处理，不要随意排放，污染环境。
7. 不要自行调整：节温器是精密元件，不要自行拆卸调整，必须整体更换。
8. 定期检查：定期检查节温器状态，早期发现问题，避免突发故障。
9. 过热立即停机：如果发现发动机过热，应立即停机检查，不要强行继续运行，否则可能造成严重损坏。
10. ***人员操作：节温器更换必须由***技术人员进行，确保安装质量和安全。
6.4 延长节温器使用寿命的措施
正确使用方面
- 使用优质冷却液：使用符合规格的优质防冻液，定期更换，保持冷却液性能
- 保持冷却液清洁：防止杂质、水垢进入冷却系统，定期清洗
- 保持正常水温：避免发动机长期过热或过冷，保持正常工作温度
- 避免频繁启停：减少频繁启动停止，减少温度波动
- 避免长期怠速：避免长时间怠速运行，特别是低温环境
- 避免超负荷：避免发动机长期超负荷运行，减少过热风险
- 正确暖机：冷启动后适当暖机，不要立即大负荷运行
- 冬季保温：严寒地区冬季采取保温措施，避免温度过低
维护保养方面
- 定期更换冷却液：按规定周期更换冷却液，保持冷却液性能
- 定期清洗系统：定期清洗冷却系统，去除水垢和杂质
- 定期检查：定期检查节温器状态，早期发现问题
- 检查水质：使用合格的水配制冷却液，避免硬水、脏水
- 检查系统密封：保持冷却系统密封良好，防止空气进入
- 检查风扇系统：确保冷却风扇正常工作，避免过热
- 检查散热器：保持散热器清洁，散热良好
- 建立档案：建立节温器更换和检查记录，掌握使用寿命规律
维修质量方面
- 使用原厂正品：必须使用卡特彼勒原厂节温器，确保质量和寿命
- ***人员操作：节温器更换由***技术人员操作，确保安装质量
- 使用专用工具：使用合适的工具和扭矩扳手
- 严格按标准操作：严格按照维修手册和技术标准操作
- 检查相关部件：更换节温器时检查相关的水泵、水管、散热器等
- 保证密封质量：确保密封面清洁、平整，密封圈安装正确
- 安装后测试：安装后进行必要的测试，确认正常工作
- 记录归档：做好维修记录，便于后续跟踪和分析
6.5 冷却系统储存与管理
节温器储存条件
- 干燥储存：储存在干燥、通风的地方，防止受潮生锈
- 温度适宜：环境温度在-20℃～+50℃范围内
- 避免碰撞：避免重压、碰撞，防止变形和损坏
- 分类存放：按型号、规格、开启温度分类存放，标识清晰
- 保持包装：保持原包装完好，防止灰尘、杂质进入
- 避免腐蚀：远离腐蚀性气体和液体
- 垂直存放：最好垂直存放，避免弹簧长期受压
- 远离高温：远离热源，防止石蜡提前老化
冷却液储存要求
- 密封储存：冷却液要密封保存，防止挥发和污染
- 低温防冻：冬季注意防冻，避免冷却液冻结
- 避免高温：不要在阳光下暴晒，远离热源
- 分类存放：不同型号、不同品牌的冷却液分开存放
- 定期检查：定期检查冷却液状态，有无变质
- 注意保质期：在保质期内使用，过期冷却液不要使用
管理要求
- 建立台账：建立冷却系统配件库存台账，记录型号、数量、入库时间等
- 定期盘点：定期盘点库存，确保账物相符
- 安全库存：保持合理的安全库存，特别是常用型号
- 质量检验：入库前检查配件质量，确认是正品，无损坏
- ***先出：按照入库时间顺序使用，避免长期存放
- 专人管理：指定专人管理配件库存，确保管理规范
- 包装完好：使用前保持包装完好，防止受潮和损伤
- 定期检查：长期存放的配件定期检查，必要时进行性能测试
6.6 ***技术支持服务
日昕动力科技/英珀威机械不仅提供节温器和冷却系统配件销售，还提供全方位技术支持服务：
- 节温器选型指导：***工程师根据发动机型号和工况精准匹配节温器型号和开启温度
- 故障诊断咨询：资深发动机工程师提供冷却系统故障分析和解决方案建议
- 发动机维修：***维修发动机冷却系统，更换节温器、水泵、散热器等，恢复冷却性能
- 冷却系统清洗：冷却系统水垢清洗、除锈、除垢服务
- 冷却液更换：***冷却液更换和冷却系统保养服务
- 发动机大修：***发动机大修，更换全套冷却系统部件
- 保养方案定制：根据客户设备工况定制个性化冷却系统保养计划和更换周期
- 紧急配送服务：常用节温器、传感器、滤芯等长沙仓库现货，紧急订单当日发货
- 技术培训：为客户运维团队提供冷却系统维护和故障诊断培训
- 库存管理服务：帮助客户建立合理的冷却系统配件库存，减少资金占用
- 现场技术服务：可提供上门技术服务和冷却系统检修支持
- 冷却系统检测：冷却系统压力测试、流量测试、散热性能检测
本文档由日昕动力科技/英珀威机械***工程机械配件团队整理，技术参数基于卡特彼勒官方资料和实际维修经验汇总，仅供参考。具体型号、规格、参数请以卡特彼勒官方零件手册（Parts Manual）为准。节温器更换和维护应由***技术人员操作，严格遵守安全规程，确保人身和设备安全。特别提醒：发动机过热可能造成严重损坏，发现过热应立即停机检查，不要强行继续运行。
