一、高速警报——CAN总线故障是什么？
如果把珀金斯柴油发动机的电控系统比作一座现代化的"智能工厂"，那么ECM（发动机控制模块）就是工厂的"指挥中心"，各种传感器是"情报站"，各种执行器是"执行部门"，而CAN总线（Controller Area Network，控制器局域网）就是连接它们的"信息高速公路"。
这条"信息高速公路"虽然看不见、摸不着，却是发动机电控系统的"生命线"。正常情况下，CAN总线就像一条畅通无阻的双向高速公路，ECM和各种传感器、执行器之间的数据在上面高速传输——水温、油压、转速、负荷、喷油指令……所有信息都在这条高速公路上有条不紊地传递，让发动机精准、高效地运行。
但如果这条"信息高速公路"出问题了——断路了、短路了、堵车了、有干扰了，数据就传不过去了，或者传错了、丢包了。指挥中心收不到情报，发不出指令，各个部门各自为政，发动机就会出各种奇怪的故障——故障灯亮、动力下降、怠速不稳、启动困难、甚至无法启动。
CAN总线故障有一个非常典型的特点：一个故障，多个症状。因为很多系统都挂在同一条总线上，总线一出问题，多个系统同时"失联"，表现出各种各样的症状，看起来像"全身都坏了"，其实根源可能只是一根线断了、一个插头松了。
1.1 七种"异常路况"识别
不同的CAN总线故障，会产生不同的"异常路况"，表现出不同的症状。以下是七种最常见的异常路况：
异常路况类型
故障特征
常见原因
严重程度
完全断路型
发动机无法启动或直接熄火，多个故障灯同时亮，诊断仪连不上ECM，所有模块通信中断
CAN总线完全断开，数据完全传不过去
★★★★★ 危险
短路搭铁型
CAN-L电压接近0V，CAN-H电压异常，多个系统同时故障，发动机可能进入跛行模式
CAN总线接地了，信号被拉低
★★★★☆ 重度
短路接电源型
CAN-H电压接近12V/24V，CAN-L电压异常，多个系统同时故障，通信完全中断
CAN总线接电源了，信号被拉高
★★★★☆ 重度
CAN-H与CAN-L短路型
CAN-H和CAN-L电压相同，都在2.5V左右，通信时好时坏或完全中断
CAN-H和CAN-L两根线碰在一起了
★★★★☆ 重度
干扰型
通信时好时坏，偶尔丢帧，故障码时有时无，特定工况下出现（比如开大灯、加油门）
外界电磁干扰，数据传错了、丢包了
★★★☆☆ 中度
节点故障型
某个模块通信不上，其他模块正常；或某个节点"刷屏"，占用大量带宽，导致全网变慢
某个站点坏了，影响整个网络
★★★☆☆ 中度
终端电阻故障型
通信不稳定，时好时坏，远距离传输信号差，波形有反射、畸变
高速公路两端的"收费站"坏了，信号反射
★★☆☆☆ 轻度
1.2 CAN总线故障的典型特征
CAN总线故障有几个非常典型的特征，掌握这些特征，你就能快速判断是不是CAN总线的问题：
- 多系统同时故障——多个系统同时出问题，比如发动机故障灯亮、变速箱故障灯亮、仪表不显示、ABS灯亮等，看起来像"全身都坏了"。这是CAN总线故障最典型的特征，因为多个系统都挂在同一条总线上
- 故障码多为U字头——诊断仪读出来的故障码多为U字头（通信故障），比如U0001、U0002、U0100、U0101等，或者"某某模块通信超时"、"CAN信息超时"
- 诊断仪连不上——诊断仪无法与ECM通信，或只能部分通信
- 症状奇怪、不规律——故障现象很奇怪，不符合常理，比如油门没反应但转速自己变、仪表显示乱跳等
- 时好时坏——故障时有时无，颠一下就好、颠一下就坏，或者冷车好热车坏、热车好冷车坏
- 断电后暂时恢复——断电重启后，故障暂时消失，过一会儿又出现
- 跛行模式——发动机进入跛行模式（Limp Home），动力受限，但能勉强运行
1.3 CAN总线故障的四大危害
很多人觉得CAN总线故障只是"灯亮了、有点怪"，不影响使用，就拖着不修。这是非常错误、非常危险的观念。CAN总线是发动机电控系统的"生命线"，它出问题了，整个电控系统都会受影响：
1. 发动机无法启动或突然熄火——严重的CAN总线故障，会导致ECM收不到关键信号，发动机无法启动，或运行中突然熄火，非常危险
2. 动力下降、进入跛行模式——ECM收不到传感器信号，无法精准控制喷油和点火，导致动力下降、油耗增加，甚至进入跛行模式，只能勉强开回家
3. 控制失灵、引发事故——如果油门、刹车、转向等关键系统的CAN通信出问题，可能导致控制失灵，引发安全事故
4. 误判故障、乱换配件——CAN总线故障会导致多个系统同时报故障码，很容易被误判为"这个坏了、那个坏了"，乱换一堆配件，花了很多冤枉钱，问题还没解决
1.4 易发工况与场景
CAN总线故障在以下工况和场景中更容易出现或加重：
- 发动机振动大时——振动大时，接触不良的插头、松动的端子更容易时通时断
- 冷热变化时——温度变化导致线束膨胀收缩，接触不良的地方更容易出问题
- 潮湿/雨天时——潮湿、进水会导致插头腐蚀、短路，加重故障
- 用电负荷大时——开大灯、开空调、用电设备多时，电源电压波动大，或电磁干扰大，容易影响CAN通信
- 线束磨损处——线束经过尖锐边角、运动部件附近的地方，容易磨损破皮，导致短路或断路
- 改装后——加装了非原厂的电气设备（导航、行车记录仪、射灯等），可能产生电磁干扰，或接线不当影响CAN总线
- 事故后——车辆发生事故后，线束可能被撞坏、挤压，导致CAN总线故障
- 长期使用后——发动机运行时间长了，插头氧化、端子松动、线束老化，都可能导致CAN总线故障
重要提醒：CAN总线故障的特点是"一个故障，多个症状"，看起来像"全身都坏了"，其实根源可能只是一根线断了、一个插头松了。遇到多个系统同时报故障、症状很奇怪的情况，先查CAN总线，不要上来就乱换配件！
快速判断口诀：
  "多系统同时出故障，故障码都是U字头，诊断仪连不上ECM——CAN总线没跑了！"

二、高速故障树——七大高速故障原因深度剖析
CAN总线故障的原因有很多，从简单的插头松动，到复杂的ECM内部故障，各种原因的占比和严重程度都不一样。我们按照故障发生的概率从高到低，逐一剖析七大高速故障原因：
2.1 线路故障（占比35%，最常见）
这是CAN总线故障最常见、最主要的原因，占所有CAN总线故障的35%左右。
CAN总线的物理载体就是两根线——CAN-H（高电平线）和CAN-L（低电平线），通常是双绞线，绞在一起以抵抗电磁干扰。这两根线就像高速公路的"路面"，路面坏了，车肯定跑不了。
线路故障包括断路、短路、磨损、接触不良等多种情况。
就像高速公路的路面断了、塌了、被淹了，车肯定过不去。
线路故障的常见类型：
- 断路——CAN-H或CAN-L线断了，数据完全传不过去。可能是线束被剪断、磨断、拉断，或插头端子退针
- 短路搭铁——CAN-H或CAN-L线破皮，碰到车身/车架接地了，信号被拉低
- 短路接电源——CAN-H或CAN-L线破皮，碰到电源线了，信号被拉高
- CAN-H与CAN-L短路——两根线的绝缘层都破了，碰在一起了，信号相互干扰
- 线路磨损——线束经过尖锐边角、运动部件附近，长期摩擦导致绝缘层磨损，时好时坏
- 线路老化——长期高温、油污、腐蚀，导致线束绝缘层老化、开裂，内阻变大，信号衰减
典型特征：
- 故障现象比较固定，或随振动、温度变化
- 测量CAN总线电压异常（正常静态时CAN-H约2.5-3.5V，CAN-L约1.5-2.5V，差分电压约2V）
- 测量终端电阻异常（正常约60Ω）
- 断路故障：诊断仪完全连不上，所有模块通信中断
- 短路故障：电压异常，通信中断或严重不稳定
2.2 连接器故障（占比20%）
这是第二常见的原因，占比约20%。
CAN总线上有很多连接器（插头），连接各个模块和线束。这些连接器就像高速公路的"立交桥"和"匝道口"，是最容易出问题的地方。
连接器故障包括插头松动、端子退针、针脚弯曲/腐蚀、进水氧化等。很多CAN总线故障，最后查出来都是插头的问题。
就像高速公路的出口匝道坏了，车下不去、上不来。
连接器故障的常见原因：
- 插头松动——插头没插紧，或卡扣坏了，振动时松脱，导致时通时断
- 端子退针——插头里的端子（插针/插孔）从壳体里退出来了，接触不上
- 针脚弯曲/变形——插插头时没对准，把针脚弄弯了，接触不良
- 针脚腐蚀/氧化——插头进水、受潮，针脚氧化、腐蚀，接触电阻变大，信号衰减
- 针脚退镀——针脚表面的镀层磨损、脱落，接触不良
- 插头壳体损坏——插头壳体裂了、卡扣断了，导致插头插不紧、密封不好
典型特征：
- 故障时有时无，颠一下就好、颠一下就坏
- 振动大时故障明显，振动小时减轻
- 某个模块有时能连上、有时连不上
- 拔插一下插头，故障暂时消失
- 插头可能有水渍、锈蚀痕迹
2.3 终端电阻故障（占比15%）
排名第三，占比约15%。
CAN总线的两端各有一个120Ω的终端电阻，它们的作用是吸收信号反射，保证信号质量，就像高速公路两端的"缓冲带"和"收费站"，让车到了终点能平稳停下，不会反弹回来造成混乱。
如果终端电阻损坏、丢失、或阻值不对，信号就会在总线两端反射，造成信号畸变，影响通信质量。
终端电阻通常集成在ECM和末端模块内部，也有单独外置的。
就像高速公路两端没有缓冲带，车到了终点直接撞墙反弹回来，造成交通混乱。
终端电阻故障的常见原因：
- 终端电阻丢失——某个模块被换掉了，新模块没有集成终端电阻，或忘装了
- 终端电阻损坏——电阻老化、过热损坏，阻值变大或变小
- 终端电阻接触不良——电阻的引脚虚焊、端子松动，时通时断
- 多装了终端电阻——不该装的地方也装了，导致总电阻偏小，信号被过度衰减
- 终端电阻位置不对——终端电阻没有装在总线两端，而是装在了中间，影响信号质量
典型特征：
- 通信不稳定，时好时坏
- 远距离传输信号差，靠近ECM的模块正常，远离的模块通信不好
- 用示波器看波形，有明显的反射、畸变
- 测量CAN_H和CAN_L之间的电阻，不在60Ω左右（正常是两个120Ω并联=60Ω）
- 一个终端电阻坏了：电阻约120Ω
- 两个终端电阻都坏了：电阻无穷大（断路）
- 多装了终端电阻：电阻小于60Ω
2.4 ECM/控制模块故障（占比10%）
排名第四，占比约10%。
ECM（发动机控制模块）是CAN总线上的"指挥中心"，也是最重要的节点。如果ECM内部的CAN控制器或CAN收发器坏了，就会影响整个网络的通信。
除了ECM，其他控制模块（比如变速箱控制模块、车身控制模块等）的CAN接口坏了，也会影响CAN总线。
就像高速公路的指挥中心坏了，或者某个重要的收费站坏了，整条路都受影响。
模块故障的常见原因：
- CAN收发器损坏——模块内部的CAN收发芯片（如TJA1050、82C250等）损坏，无法发送或接收信号
- CAN控制器故障——模块内部的CAN控制器损坏，协议处理出错
- 模块电源故障——模块的电源供电不正常，导致CAN接口工作异常
- 模块软件故障——模块内部软件bug，导致通信异常，比如疯狂发报文、占用全部带宽
- 模块进水/受潮——模块进水、受潮，内部电路腐蚀、短路
- 模块过压损坏——电源电压过高、接反、或静电，烧坏模块内部电路
典型特征：
- 某个模块完全通信不上，其他模块正常
- 或某个模块"刷屏"，疯狂发报文，导致全网通信变慢、丢帧
- 断开该模块后，总线恢复正常
- 模块可能有进水、烧毁痕迹
- 模块供电正常，但就是不通信
2.5 传感器/执行器节点故障（占比10%）
排名第五，占比约10%。
CAN总线上挂着很多节点——传感器、执行器、各种控制模块。如果某个节点的CAN接口坏了，可能会"拉低"整个总线，导致全网通信故障。
这种情况叫"破坏性节点"或"总线杀手"——一个节点坏了，把整个网络都拖垮了。
就像高速公路上有一辆车坏了，横在路中间，所有车都过不去。
节点故障的常见原因：
- 节点CAN收发器损坏——某个传感器或执行器的CAN收发器坏了，持续发送错误帧，或把总线电平拉偏
- 节点内部短路——节点内部CAN接口短路，把CAN-H或CAN-L拉到电源或地
- 节点疯狂发报文——节点软件故障，不停发冗余报文，占用全部带宽，导致其他节点发不出去
- 节点波特率不匹配——节点的CAN波特率设置不对，和总线不匹配，导致通信错误
- 节点地址冲突——两个节点用了相同的CAN ID，导致冲突
典型特征：
- 整个总线通信异常，但查线路、查终端电阻都正常
- 逐个断开节点，断开某个节点后，总线恢复正常
- 某个节点特别烫，或有烧毁痕迹
- 总线负载率特别高（正常应该低于30%）
2.6 电磁干扰（占比5%）
排名第六，占比约5%。
CAN总线虽然采用双绞线设计，有一定的抗干扰能力，但如果干扰太强，还是会影响通信质量，导致信号畸变、丢帧、通信错误。
电磁干扰就像高速公路上的"大雾"、"暴雨"，影响司机视线，导致交通事故。
电磁干扰的常见来源：
- 点火系统干扰——火花塞、高压线圈产生的电磁干扰
- 发电机/起动机干扰——大电流设备启动时产生的干扰
- 加装设备干扰——加装的非原厂设备（导航、行车记录仪、射灯、音响等）产生的电磁干扰
- 高压线干扰——CAN总线布线离高压线、大电流线太近，受到干扰
- 屏蔽层损坏——屏蔽线的屏蔽层破损、或没接地，失去屏蔽作用
- 继电器/电磁阀干扰——继电器、电磁阀吸合断开时产生的电弧干扰
典型特征：
- 故障时有时无，特定工况下出现（比如开大灯、踩油门、开空调）
- 用示波器看波形，有明显的杂波、干扰
- 关闭某个用电设备后，故障消失
- CAN总线布线不合理，离干扰源太近
- 加装了非原厂电气设备后出现故障
2.7 其他原因（占比5%）
剩下的5%是一些相对少见的原因：
- 电源故障——电源电压过低、过高、波动大，导致模块工作不正常，影响CAN通信
- 接地不良——模块接地不好，地电位不一致，影响CAN信号
- 软件故障——ECM或其他模块的软件bug，导致通信异常，刷写新版本软件可解决
- 总线负载过高——总线上节点太多、报文太密，负载率超过70%，导致丢帧、延迟
- 拓扑结构不合理——总线拓扑不规范，分支太多、 stub太长，影响信号质量
- 总线长度超标——CAN总线长度超过了对应波特率的最大长度，信号衰减太大
- 波特率不匹配——不同节点的CAN波特率设置不一样，无法通信

三、高速诊断六步法——一步步排查故障
CAN总线故障的诊断，就像排查高速公路的事故——需要由简到繁、由表及里，一步步排查，找到真正的"事故点"。
CAN总线故障看起来很复杂、很吓人（多系统同时故障），但只要方法对了，其实不难查。我们总结了"高速诊断六步法"，按照这个步骤来，90%以上的CAN总线故障都能准确诊断：
重要提醒：诊断CAN总线故障时，一定要先断电再拔插头，防止烧坏模块！测量电阻时，一定要断电测量！
第一步：看——观察故障现象
第一步，也是最简单的一步，就是"看"。看故障灯、看故障现象、看哪些系统出问题了，先大致判断是不是CAN总线的问题。
看什么？
- 看故障灯——有几个故障灯亮？是不是多个系统的故障灯同时亮？发动机故障灯、变速箱故障灯、ABS灯、气囊灯……同时亮的话，大概率是CAN总线问题
- 看故障现象——有哪些异常现象？动力下降？怠速不稳？仪表不显示？油门没反应？启动困难？现象越多、越奇怪，越可能是CAN总线问题
- 看规律——故障是一直有，还是时有时无？什么情况下出现？振动大时？冷热变化时？开用电设备时？这些规律能帮助我们缩小范围
- 看历史——故障是怎么出现的？突然出现的？还是慢慢出现的？改装后出现的？事故后出现的？
怎么判断是不是CAN总线问题？
满足以下2-3条，大概率就是CAN总线的问题：
- 多个系统同时报故障、多个故障灯同时亮
- 故障现象很奇怪，不符合常理
- 诊断仪读出来很多U字头的通信故障码
- 诊断仪连不上ECM，或只能部分通信
- 断电重启后暂时恢复
- 时好时坏，颠一下就变
第二步：读——用诊断仪读故障码和数据流（核心一步！）
第二步，也是最核心的一步——"读"。用诊断仪读故障码、读数据流，看哪些模块能通信、哪些不能，看有哪些故障码。
这是CAN总线故障诊断最关键的一步，没有之一。
读什么？
- 读故障码——读所有模块的故障码。重点看U字头的通信故障码，比如：
  - U0001——高速CAN通信总线故障
  - U0002——高速CAN通信总线性能
  - U0100——与ECM/PCM通信丢失
  - U0101——与TCM通信丢失
  - U0121——与ABS模块通信丢失
  - ……等等
  - 珀金斯发动机常见："CAN信息超时"、"某某模块通信故障"、"1C3 CAN信息TCO1超时"等
- 看模块列表——看诊断仪能扫描到哪些模块，哪些模块扫描不到。扫描不到的模块，要么是它自己坏了，要么是它那一段CAN总线有问题
- 读数据流——看能通信的模块的数据流是否正常，有没有奇怪的值
- 看总线状态——有些高级诊断仪能看CAN总线负载率、错误帧数量等信息
怎么分析？
- 所有模块都通信不上——大概率是总线主干路故障（断路、短路），或ECM坏了，或诊断接口坏了
- 只有某一个模块通信不上——大概率是那个模块自己坏了，或那个模块附近的CAN线/插头有问题
- 某一片区域的模块都通信不上——大概率是那一段的CAN主干线断了
- 所有模块都能通信，但有很多通信故障码——大概率是总线有干扰、终端电阻有问题、或某个节点在发错误帧
第三步：测——测量关键参数（万用表+示波器）
第三步，"测"。用万用表、示波器等工具，测量CAN总线的电压、电阻、波形等关键参数，进一步验证我们的判断。
测什么？
- 测终端电阻（断电测！）——关闭点火开关，断开电源，在诊断接口（OBD/J1939）处测量CAN_H和CAN_L之间的电阻。
  - 正常：约60Ω（两个120Ω终端电阻并联），一般在54-69Ω范围内都算正常
  - 约120Ω：说明有一个终端电阻坏了/丢了
  - 无穷大（断路）：说明两个终端电阻都坏了，或总线断路了
  - 小于60Ω：说明多装了终端电阻，或总线有短路
  - 接近0Ω：说明CAN-H和CAN-L直接短路了
- 测CAN总线电压（通电测！）——打开点火开关（不启动），测量CAN-H和CAN-L对地的电压。
  - 正常静态（无通信）：CAN-H约2.5V，CAN-L约2.5V，两线电压接近
  - 正常动态（有通信）：CAN-H约2.5-3.5V，CAN-L约1.5-2.5V，差分电压约2V
  - CAN-H接近0V：CAN-H短路搭铁了
  - CAN-L接近0V：CAN-L短路搭铁了
  - CAN-H接近电源电压：CAN-H短路接电源了
  - CAN-L接近电源电压：CAN-L短路接电源了
  - CAN-H和CAN-L电压相同：两根线短路在一起了
- 测线路通断（断电测！）——测量CAN-H和CAN-L线是否导通，有没有断路
- 测电源电压——测量ECM和各个模块的供电电压，确保电源正常
- 测接地——测量各个模块的接地是否良好，有没有虚接
- 看波形（有示波器的话）——用示波器看CAN-H和CAN-L的波形，正常应该是清晰的方波，CAN-H向上跳、CAN-L向下跳，互补对称。波形有畸变、杂波、反射，说明有干扰或终端电阻有问题
重要提醒：测电阻一定要断电测！测电压一定要通电测！搞反了可能烧坏万用表或模块！
第四步：查——检查线路和连接器
第四步，"查"。如果前面几步指向线路或连接器故障，那就动手检查。
查什么？
- 查线路外观——沿着CAN总线的走向，检查线束有没有破损、磨断、挤压、进水、腐蚀的地方。重点查经过尖锐边角、运动部件附近、容易积水的地方
- 查连接器——检查CAN总线上的各个插头，看有没有：
  - 插头松动、没插紧
  - 卡扣损坏、锁不住
  - 针脚弯曲、变形、退针
  - 针脚腐蚀、氧化、有水渍
  - 插头壳体损坏、密封不好
- 查ECM插头——重点检查ECM的大插头，CAN线的针脚有没有问题
- 查诊断接口——检查OBD/J1939诊断接口的针脚，有没有弯曲、腐蚀、退针
- 查接地——检查各个模块的接地点，有没有松动、腐蚀
- 查终端电阻——找到两个终端电阻的位置，检查是否完好、是否接触良好
怎么查？
- 目视检查——用眼睛看，先看明显的破损、断裂
- 手摸检查——用手轻轻拉扯线束，看有没有松动、断开的地方
- 拔插检查——把可疑的插头拔下来，检查针脚，再插回去，看故障有没有变化
- 分段排查——如果是断路或短路，用"分段法"排查——从中间断开，看前半段有没有问题，后半段有没有问题，一步步缩小范围，找到故障点
第五步：试——替换法和断开法（定位故障节点）
第五步，"试"。如果怀疑是某个模块或节点的问题，用替换法或断开法来验证。
做哪些试验？
- 断开法（最常用！）——逐个断开CAN总线上的模块/节点，每断开一个，就测一下总线电压或电阻，看总线有没有恢复正常。断开某个节点后，总线恢复正常了，那就是那个节点的问题！
  - 这是定位"破坏性节点"最有效的方法，没有之一
  - 注意：断开前一定要断电！防止热插拔烧坏模块
- 替换法——用一个好的模块替换怀疑有问题的模块，看故障有没有消失。替换后故障消失了，就是那个模块坏了
- 摇晃试验——怀疑某个地方接触不良，用手轻轻摇晃线束或插头，看故障有没有变化。摇晃时故障出现或消失，说明那个地方接触不良
- 冷热试验——怀疑是温度引起的，用热风***加热或用冷喷剂冷却可疑部位，看故障有没有变化
- 用电试验——怀疑是电磁干扰，逐个打开/关闭用电设备，看故障有没有变化
断开法口诀：
  "逐个拔插头，拔到哪个总线好，就是哪个节点坏了！"
第六步：修——根据故障情况修复
第六步，"修"。找到故障原因后，根据故障的类型和严重程度，选择合适的修复方案。
具体的修复方案，我们在下一节"分级修复方案"中详细讲。
高速诊断六步法口诀：
  "一看二读三测量，四查五试六修复，诊断仪是核心武器，断开法定位节点！"

四、分级修复方案——从修线路到换模块
CAN总线故障的修复，不能一概而论。有的只需要插紧一个插头，花几块钱；有的需要换线束，花几千；有的甚至需要换ECM，花几万。关键是要根据故障的类型和严重程度，选择合适的修复方案。
我们把CAN总线故障分为四个等级，对应不同的修复方案：
重要原则：CAN总线故障看起来吓人，但很多时候都是小问题——插头松了、针脚弯了、线磨破了。先查简单的，再查复杂的，不要上来就换ECM！
一级故障：接触不良/插头问题（轻度）
故障特征：故障时有时无，颠一下就好、颠一下就坏，拔插一下插头故障消失，测量电压和电阻基本正常，偶尔有通信故障码。
故障原因：插头松动、针脚弯曲/退针、针脚氧化腐蚀等接触不良问题。
修复方案：清洁/修复连接器
- 操作内容：
  - 找到有问题的插头，拔下来
  - 检查针脚，有弯曲的扶正，有退针的重新插好
  - 针脚氧化、腐蚀的，用电子清洁剂清洗，或用针轻轻刮亮
  - 插头壳体坏了的，更换插头壳体或重新压接端子
  - 插头松动的，检查卡扣，坏了就换，确保插紧、锁死
  - 插回去，确保插到位、卡扣锁死
  - 测试，确认故障消失
- 所需配件——电子清洁剂、端子（视情况）、插头壳体（视情况）、热缩管等
- 维修时间——约1-4小时
- 费用参考——几十到几百元（主要是工时费）
- 注意事项：
  - 拔插头前一定要断电！
  - 针脚很精细，操作要小心，不要弄断了
  - 腐蚀严重的针脚，建议直接更换端子，不要勉强用
  - 插头一定要插到位、锁死，防止再次松动
  - 进水的插头，要彻底晾干、清洁后再插回去，最好涂一点导电脂或防水脂
二级故障：线路断路/短路（中度）
故障特征：CAN总线电压或电阻异常，线路有断路或短路，通信中断或严重不稳定，多个模块通信不上。
故障原因：线束磨损、断裂、短路，或线路被挤压、被剪断。
修复方案：修复线路或更换线束
- 操作内容：
  - 用分段法找到故障点的具体位置
  - 如果只是局部破损、短路，剥开线束，修复破损的地方——绝缘层破了就重新包好，线断了就焊接好，套热缩管
  - 如果磨损严重、或有多处故障，建议更换整段线束
  - 修复后，测量CAN总线电压和电阻，确认正常
  - 测试通信，确认所有模块都能正常通信
  - 线束走向不合理的，重新布线，避开尖锐边角和运动部件，防止再次磨损
- 所需配件——CAN总线双绞线（屏蔽线最好）、热缩管、绝缘胶带、焊锡、线束卡扣等
- 维修时间——约2-8小时（取决于找故障点的时间）
- 费用参考——几百到几千元（主要是工时费，找故障点很费时间）
- 注意事项：
  - CAN总线最好用双绞线，绞距要符合要求，不要用普通平行线
  - 有屏蔽层的CAN线，屏蔽层要单端接地，不要两端都接地
  - 接线要牢固，最好焊接，不要简单拧在一起
  - 接头处要做好绝缘和防水，防止再次出问题
  - 修复后要整理线束，固定好，避开容易磨损的地方
三级故障：终端电阻/节点故障（重度）
故障特征：终端电阻损坏或丢失，或某个节点故障（破坏性节点），导致通信不稳定、丢帧，或整个总线被拖垮。
故障原因：终端电阻损坏/丢失，或某个模块/传感器/执行器的CAN接口坏了。
修复方案：更换终端电阻或更换故障节点
- 操作内容：
  - 如果是终端电阻问题：找到损坏的终端电阻，更换新的120Ω终端电阻，确保装在总线两端
  - 如果是节点故障：用断开法定位到故障节点，更换该节点（模块、传感器、执行器等）
  - 更换后，测量终端电阻和总线电压，确认正常
  - 测试通信，确认所有模块都能正常通信
  - 清除故障码，试车验证
- 所需配件——120Ω终端电阻（或集成终端电阻的模块）、故障节点（模块/传感器/执行器）
- 维修时间——约1-4小时
- 费用参考——几百到几千元（取决于故障节点的价格，ECM最贵）
- 注意事项：
  - 终端电阻一定要用120Ω的，阻值要准确，不要随便换个电阻凑数
  - 终端电阻一定要装在总线的两端，不要装在中间
  - 更换模块前一定要断电！
  - 有些模块更换后需要编程、匹配，不是换上去就好的
  - 更换后一定要清除故障码，重新测试
四级故障：ECM故障/总线严重损坏（危险级）
故障特征：ECM内部CAN接口损坏，或CAN总线严重损坏（多处断路、短路、烧毁），导致整个系统瘫痪。
故障原因：ECM内部电路损坏，或总线严重烧毁、进水腐蚀。
修复方案：更换ECM或全车线束（视情况而定）
- 操作内容：
  - 确认是ECM内部CAN接口损坏，更换ECM总成
  - 如果是线束严重损坏，更换发动机线束或全车线束
  - 更换后，对ECM进行编程、匹配、刷写原厂程序
  - 测试所有功能，确认通信正常、发动机运行正常
  - 清除故障码，全面试车验证
- 所需配件——ECM总成、发动机线束（或全车线束）、相关密封件等
- 维修时间——约1-3天
- 费用参考——几千到几万元（ECM很贵，线束也不便宜）
- 注意事项：
  - ECM一定要用原厂或正规渠道的，不要用拆车件或劣质副厂件
  - 更换ECM需要***设备编程、匹配，不是随便换上去就行的
  - 更换前一定要确认是ECM坏了，不要误判，ECM很贵！
  - 更换线束要注意布线规范，避开热源、运动部件、尖锐边角
  - 所有插头要插到位、锁死，做好防水
省钱技巧：CAN总线故障，90%以上都是线路、插头、终端电阻这些小问题，花不了多少钱。先查简单的，再查复杂的，不要上来就换ECM！很多修理厂一看到多系统故障就说"电脑板坏了"，其实可能只是一根线断了、一个插头松了。

五、高速配件库——专项维保配件工具箱
CAN总线故障的维修，需要用到各种配件。从简单的端子、插头，到复杂的ECM总成，不同的维修方案需要不同的配件。我们整理了珀金斯发动机CAN总线及相关配件的件号，方便你查询和采购。
5.1 基础保养配件包（预防为主，日常检查用）
这些是日常保养和检查会用到的配件，虽然不是直接修CAN总线的，但它们和电控系统的稳定运行密切相关，用好这些配件，能有效预防CAN总线故障。
配件名称
件号
适用机型
功能说明
电子清洁剂
通用
全系列
清洁插头针脚、去除氧化和油污
导电脂/防水脂
通用
全系列
涂在针脚上，防氧化、防水、增强接触
热缩管
通用
全系列
修复线束接头时用，绝缘、防水
绝缘胶带
通用
全系列
临时修复线束绝缘层
线束卡扣/扎带
通用
全系列
固定线束，防止磨损
5.2 易损件检修包（CAN总线维修常用配件）
这些是CAN总线故障维修时最常用的易损件，大部分故障换这些就能解决。
配件名称
件号
适用机型
功能说明
CAN总线双绞线
通用（屏蔽型最好）
全系列
修复或更换CAN总线线路
120Ω终端电阻
机型专属
各机型不同
CAN总线终端电阻，吸收信号反射
连接器插头/插座
机型专属
各机型不同
CAN总线连接器，损坏时更换
端子（插针/插孔）
机型专属
各机型不同
连接器内的端子，退针或损坏时更换
J1939诊断接口
机型专属
各机型不同
诊断接口，针脚损坏时更换
5.3 传感器/执行器节点包（节点故障更换用）
如果故障是某个传感器或执行器的CAN接口坏了，就需要更换这些节点。
配件名称
件号
适用机型
功能说明
水温传感器
机型专属
各机型不同
冷却液温度传感器，CAN型或模拟型
机油压力传感器
机型专属
各机型不同
机油压力传感器
曲轴转速传感器
机型专属
各机型不同
曲轴位置/转速传感器
凸轮轴位置传感器
机型专属
各机型不同
凸轮轴位置传感器
增压压力传感器
机型专属
各机型不同
进气压力/增压压力传感器
喷油器总成
2645A062等
1100系列
电控喷油器，部分机型带CAN通信
高压油泵总成
2643B318等
1100系列
高压燃油泵，部分机型带CAN通信
5.4 控制模块大修包（严重故障更换用）
如果故障是ECM或其他控制模块内部的CAN接口坏了，就需要更换模块。
配件名称
件号
适用机型
功能说明

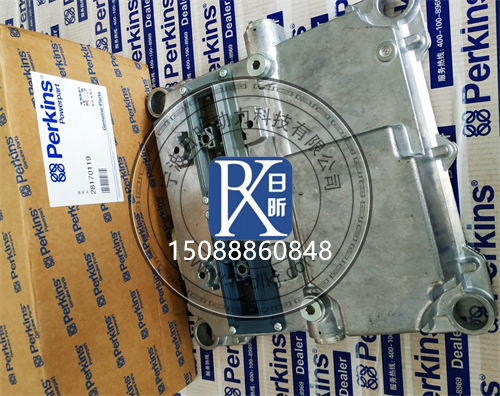

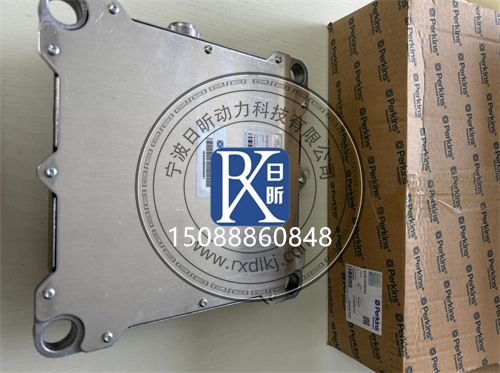

ECM控制模块
机型专属
各机型不同
发动机控制模块，CAN总线主节点
发动机线束
机型专属
各机型不同
发动机线束总成，含CAN总线
全车线束
机型专属
各机型不同
全车线束总成，严重损坏时更换
5.5 CAN总线关键检测参数表
诊断CAN总线故障时，这些参数是重要的判断标准：
检测项目
正常标准
异常判定
对应故障
终端电阻（断电测）
约60Ω（54-69Ω）
约120Ω/无穷大/接近0Ω
一个电阻坏/两个都坏/总线短路
CAN-H静态电压
约2.5V
接近0V或接近电源电压
短路搭铁/短路接电源
CAN-L静态电压
约2.5V
接近0V或接近电源电压
短路搭铁/短路接电源
CAN差分电压
约2V（显性时）
小于1V或不稳定
信号衰减/干扰/终端电阻问题
总线负载率
小于30%
大于70%
负载过高，可能有节点刷屏
CAN波特率
250kbps/500kbps（按机型）
不匹配
节点波特率设置不对
模块供电电压
12V系统：11-14.5V
24V系统：22-28V
过低或过高
电源故障，影响模块工作
错误帧数量
很少或没有
大量错误帧
总线有干扰/节点故障/线路问题

六、授权服务商——原厂配件与***技术支持
CAN总线和ECM是发动机电控系统的核心部件，维修质量直接影响发动机的性能和可靠性。建议选择珀金斯授权服务商，使用原厂配件，保证维修质量。
6.1 宁波日昕动力科技有限公司
官方资质：珀金斯授权服务代理商，总公司位于浙江。
核心优势：
- 配件齐全——42万+配件型号，覆盖珀金斯全系列发动机，ECM、传感器、执行器、线束等电控配件常备库存，不用等
- 价格优势——批发价低于4S店20%-35%，批量采购更优惠
- 发货速度——当日发货，华东地区次日达，全国3-5天送达
- 服务网络——8000+客户，12000+成功案例，多个经营品牌，经验丰富
- 技术支持——***电控技术团队，提供CAN总线故障诊断、ECM编程匹配、传感器检测等技术支持
- 诊断设备——拥有Perkins EST原厂诊断工具，能准确读取故障码、检测CAN通信、刷写程序
联系方式：
- 手机/微信：15088860848
- 地址：浙江省宁波市
6.2 湖南英珀威机械有限公司
官方资质：卡特彼勒旗下珀金斯授权代理商，湖南地区正规授权服务商。
核心优势：
- 正规授权——卡特彼勒旗下珀金斯官方授权，湖南地区，配件来源正规，质量有保障
- 历史悠久——成立于2014年，10多年维修经验，***维修珀金斯发动机电控系统
- 配件丰富——3万+配件型号，ECM、传感器、线束等电控配件齐全，
- 技术***——***电控维修团队，熟悉珀金斯各机型CAN总线系统，能提供从线路维修到ECM更换的全流程服务
- 服务贴心——提供上门服务、远程诊断、ECM编程匹配等增值服务
- 质保承诺——原厂配件12个月质保，维修施工有质保，让你用得放心
联系方式：
- 联系人：颜先生
- 手机：15580888444
采购建议：ECM、传感器等电控部件是精密部件，一定要用原厂或正规品牌配件，不要贪图便宜用劣质副厂件。劣质配件精度差、可靠性低，用不了多久就会出问题，反而更费钱，甚至可能导致更严重的故障，损失惨重！
七、技术支持——从诊断到维修的全流程保障
CAN总线故障的诊断和维修，需要***的技术支持和专用的诊断设备。珀金斯授权服务商提供从故障诊断到维修保养的全流程技术支持，帮助你快速、准确地解决问题。
7.1 官方诊断技术支持
- Perkins EST原厂电子诊断工具——通过原厂诊断接口，读取故障码、查看数据流、执行动作测试，***诊断CAN总线及电控系统故障
- 全球3500+服务网点，184国覆盖——无论你在哪里，都能找到珀金斯授权服务商
- 整机序列号体系——通过发动机序列号，可查询原厂电路图、针脚定义、配件件号、技术参数等
- ***检测服务——CAN总线波形检测、终端电阻测量、模块功能测试等***检测服务
7.2 全流程维保技术支持
- 24小时远程故障诊断——***技术人员在线指导，帮你快速判断是不是CAN总线问题、大概是什么原因、严重程度如何
- 应急处理指导——指导你在发现CAN总线故障后如何正确应急处理（断电、检查插头等），防止故障扩大
- 故障码解读——帮你解读故障码的含义、可能的原因、排查方向
- 维修方案设计——根据故障情况，设计最经济、最合理的维修方案，避免过度维修
- 上门维修服务——华东、华南地区24-48小时上门服务，其他地区协调安排
- ECM编程匹配——更换ECM后，***编程、匹配、刷写原厂程序，保证正常工作
- 大修后调试——电控系统维修后，***调试，保证发动机性能
- 技术培训赋能——为客户的维修人员提供电控系统维修技术培训，提升自主维修能力
- 配件选型匹配——根据发动机序列号，精准匹配ECM、传感器、线束等电控配件，避免买错
7.3 质保与长效技术赋能
- 配件质保——原厂配件12个月质保，用得放心
- 维修质保——电控系统维修有质保，具体看维修项目
- 技术赋能——定期发布技术公告、维修案例、保养指南
- 预防方案——根据你的使用工况，定制化预防CAN总线故障的维保方案
- 软件升级——提供ECM软件升级服务，优化性能、解决已知bug
7.4 CAN总线养护8条"铁律"
最后，我们总结了CAN总线养护的8条"铁律"，记住这些，能有效预防CAN总线故障，让你的"信息高速公路"始终畅通：
1. 线路要保护——CAN总线线束要固定好，避开尖锐边角、运动部件、热源，防止磨损、烤坏
2. 插头要插紧——所有电气插头一定要插到位、锁死，防止松动。定期检查重点插头（ECM、诊断接口等）
3. 防水要做好——容易进水的插头要做好防水，进水后要及时晾干、清洁，防止腐蚀
4. 改装要***——加装电气设备（导航、射灯、音响等）一定要找***人员，不要乱接线，防止电磁干扰或短路
5. 断电再拔插——拔插电气插头、模块时，一定要先断电，防止热插拔烧坏ECM或其他模块
6. 不要乱刷程序——不要随便刷写非原厂ECM程序，防止软件bug导致通信异常
7. 电源要稳定——保证蓄电池和发电机正常，电源电压稳定，不要过低或过高，电压不稳会影响电控系统
8. 故障及时修——发现CAN总线故障（多系统同时报故障、通信异常等），及时检查、及时处理，不要拖！小问题拖成大故障，维修成本差很多
总结：CAN总线故障看起来很吓人——多系统同时故障、症状奇怪、故障码一大堆，但其实并不可怕。只要掌握了"高速诊断六步法"——一看二读三测量，四查五试六修复，特别是诊断仪和断开法这两个"杀手锏"，就能准确诊断。而且90%以上的CAN总线故障都是小问题——插头松了、针脚弯了、线磨破了，花不了多少钱就能修好。记住：多系统同时出故障，先查CAN总线，不要上来就乱换配件！
