卡特彼勒柴油发动机仪表显示系统故障诊断、修复与分级维保技术手册

卡特彼勒柴油发动机仪表显示系统故障诊断、修复与分级维保技术手册
卡特彼勒全系电控柴油发动机配套智能仪表显示系统，是设备人机交互、工况可视化、故障预警、安全监控的核心终端部件，区别于传感器、执行器、电控回路等底层部件，属于整机数据展示与预警输出终端。该系统集成显示、通讯、报警、数据存储、参数标定提示等多重功能，长期承受驾驶室震动、温差交变、粉尘水汽侵蚀，是工程、矿山、发电机组设备的高频易损系统。仪表故障不会直接导致发动机停机，但会造成工况数据缺失、故障预警失效、操作人员无法判断设备状态，极易引发带病作业、过载运行、隐性故障扩大化等次生问题。本文独立系统化讲解卡特仪表系统原厂功能、工作逻辑、设备适配场景、全维度故障现象、分层故障成因、标准化检测修复工艺、大中小修专属原厂配件明细、正规批发供应链与落地技术支持，全文架构、案例、配件清单、技术要点与此前所有专项文章完全独立无重复。

一、仪表显示系统原厂核心功能与工作原理
1.1 核心专属功能
卡特原厂智能仪表/显示器为发动机整机安全监控的核心终端，承担五大不可替代专属功能，是设备标准化作业与维保的重要依据：一是实时工况可视化显示，精准展示发动机转速、冷却液温度、机油压力、燃油液位、进气温度、系统电压、工作小时数等核心参数；二是故障预警与报警提示，实时同步ECU故障数据，通过故障灯、文字提示、代码弹窗实现故障分级预警；三是系统通讯交互，通过CAN总线与ECU、各传感器、执行器建立数据互通，汇总整机工况信息；四是数据存储与溯源，自动记录故障日志、运行工况、报警记录，为故障诊断与维保复盘提供数据支撑；五是安全限制提示，针对高温、低压、过载、电压异常等危险工况弹窗预警，辅助操作人员及时停机防护。
1.2 原厂标准化工作原理
卡特仪表系统采用CAN总线通讯+独立供电+终端解析显示的工作逻辑，整体分为供电层、通讯层、解析层、显示层四大模块，工作原理区别于传感器采集、执行器控制逻辑。设备通电后，电瓶电源经保险、继电器、主线束为仪表终端稳定供电；仪表通过CAN高线、CAN低线与发动机ECU建立实时通讯，接收各类传感器采集的工况数据与故障代码；内置主板芯片对数据进行解析、校对、滤波处理，剔除干扰信号后，以数字、指针、故障码、指示灯形式可视化输出；当工况参数超出原厂标定阈值或系统出现故障时，仪表自动触发灯光报警、弹窗提示、蜂鸣预警，完******机交互预警闭环。
系统核心特***：依赖稳定供电与总线通讯，无独立采集元件，所有数据源自ECU汇总信号，故障多集中在供电、线束、终端主板、通讯回路，而非发动机本体工况故障。
二、仪表系统适配机型与全场景工程应用
卡特仪表系统分为机械式指针仪表、液晶单色仪表、智能高清显示器三类，适配不同世代、不同排量的柴油发动机与工程设备，配件型号不通用，适配场景精准划分如下：
- 小型市政工程设备（C2.2/C4.4/C6.6）：搭载基础指针式+简易液晶组合仪表，适配305/307/312小型挖掘机、轻型压路机、小型装载机，主打基础工况显示与简易故障报警，结构简单、故障率偏低，多发线路接触不良故障。
- 中大型主力工程设备（C7.1/C9.3）：搭载智能液晶仪表，适配323/336/349系列挖掘机、950/966装载机、摊铺机，支持故障码弹窗、数据实时刷新、故障日志存储，对通讯线路稳定***要求极高，多发数据卡顿、黑屏、闪屏故障。
- 大型矿山重载设备（C13/C15/3176C）：搭载高端智能显示器总成，支持多界面切换、详细故障解析、工况数据溯源、保养提醒，适配矿卡、大型钻机、露天重载设备，长期强震动、高粉尘工况下主板、屏幕易老化损坏。
- 固定式发电机组设备：搭载专用EMCP系列控制仪表面板，侧重电压、频率、水温、油压稳态监测，适配机房固定工况，多发数据不准、无报警、通讯中断故障。

三、仪表系统专属故障现象精准归类（独立故障特征）
卡特仪表故障具备极强专属辨识度，所有故障均集中在显示终端、数据传输、供电通讯层面，发动机本体可正常运转，可快速区别于发动机动力、传感、电控故障，核心故障现象分为六大类：
3.1 完全黑屏、整机无显示（重度致命故障）
核心故障表现：设备通电后仪表无任何灯光、无开机画面、无指针动作，整机黑屏死寂；发动机可正常启动、设备可正常作业，仅终端完全失效；无任何故障预警、无工况数据展示，完全丧失人机交互功能，多为供电断路、主板烧毁、主线束断路导致。
3.2 闪屏、花屏、数据错乱失真（高频通病）
核心故障表现：仪表画面频繁闪烁、屏幕花屏、局部黑屏、画面撕裂；转速、水温、油压、电压数据跳动紊乱、数值忽高忽低，与实际工况严重不符；指针式仪表指针乱摆、归零漂移、卡滞不动；冷热机、颠簸路面故障加剧，静置静置后短暂恢复，属于典型间歇性软性故障。
3.3 数据停滞、刷新失效、显示卡死
核心故障表现：仪表开机正常、画面完整无破损，但所有工况数据固定不变，开机后数据不刷新；发动机转速变化、负载变化、水温升降时，仪表参数始终静止；无故障报警灯亮起，设备作业无异常，多为CAN总线通讯延迟、终端主板程序卡顿导致。
3.4 故障灯异常、报警功能失效
核心故障表现：设备正常工况无故障，仪表故障灯无故常亮、闪烁报警；发动机存在真实故障时，仪表无任何预警、无故障码弹窗、无灯光提示，报警功能完全失效；故障日志无法存储、无法调取，维保无法溯源故障记录。
3.5 局部功能失效、单项数据缺失
核心故障表现：仪表整体显示正常，仅单一或少数参数无显示、数值归零，常见为水温、油压、小时数单项失效；其余工况数据、报警功能正常；多为单路信号线束、对应端子、局部线路故障导致，不属于仪表总成损坏。
3.6 开机延时、反复重启、启动异常
核心故障表现：设备通电后仪表延迟数秒开机，开机过程反复重启、自动黑屏重启；作业过程中随机重启、断电闪屏；无规律复发，电压不稳、线路虚接工况下故障高发，严重影响工况监测与故障预警。
四、分层深度故障原因分析（终端+供电+通讯+工况维保）
4.1 仪表终端本体硬件失效（核心内因）
- 仪表内置主板芯片老化、电容鼓包、电路脱焊，长期驾驶室高频震动导致主板微裂、电路断路，引发闪屏、黑屏、重启故障；
- 液晶屏幕老化、背光模块损坏、屏幕排线松动脱落，造成花屏、局部黑屏、画面显示异常；
- 仪表存储模块、解析芯片失效，无法解析ECU传输数据，导致数据卡死、刷新失效、报警失灵；
- 机械式仪表内部游丝疲劳、齿轮磨损、阻尼孔堵塞，引发指针卡滞、漂移、数据不准。
4.2 供电系统故障（高发外因，占比55%以上）
- 仪表专用保险片熔断、老化，继电器触点烧蚀、粘连，导致供电中断、供电不稳；
- 电瓶电压不足、搭铁线松动氧化、接触不良，开机瞬间压降过大，引发仪表重启、延时开机；
- 仪表供电线束破皮、短路、虚接，驾驶室震动导致线路断续供电，造成无规律黑屏闪屏；
- 加装改装电器取电不规范，造成线路过载、电压干扰，扰乱仪表供电回路。
4.3 CAN总线通讯系统故障（疑难故障主因）
- CAN高线、CAN低线线束磨损、断路、短路，总线终端电阻偏移、失效，导致仪表与ECU通讯中断、数据传输异常；
- 仪表通讯插头进水、氧化、针脚退针腐蚀，信号传输断续、干扰严重，引发数据错乱、卡死；
- ECU通讯模块异常、总线信号干扰，导致仪表接收数据紊乱，出现虚假故障报警。
4.4 工况侵蚀与维保人为诱因（复发根源）
- 驾驶室长期露天作业，粉尘、水汽、雨水侵入仪表内部，造成电路板氧化、短路、腐蚀损坏；
- 长期强震动工况，未做仪表防震防护，加速主板脱焊、排线松动、元件老化；
- 拆装检修暴力插拔插头、硬拽线束，造成针脚变形、隐性虚接、线路损伤；
- 长期忽视仪表系统维保，只关注发动机本体，未定期清洁插头、检测线路，小故障累积成硬件损坏。

五、原厂标准化检测与分级修复工艺（现场落地）
5.1 五步快速现场诊断法（原厂通用、无需拆机）
1. 供电回路检测：万用表测量仪表输入端电压，标准工作电压12V/24V，排查保险、继电器、主线束通断，判定是否为供电故障；
2. 总线通讯检测：测量CAN总线终端电阻，标准阻值60Ω左右，检测高低线电压差值，排查通讯线路断路、短路、干扰问题；
3. 外观与插头检测：目视检查仪表屏幕、外壳无破损，插头无进水氧化、针脚无退针变形，线束无破皮磨损；
4. 工况数据对比检测：外接原厂诊断仪读取真实工况数据，对比仪表显示数据，区分是终端显示故障还是数据传输故障；
5. 复位测试验证：断电重启、清除系统缓存，测试仪表开机、刷新、报警功能，区分假性程序故障与硬件硬性损坏。
5.2 分级精准修复方案（小修/中修/大修）
1. 小修级（假性/线路/程序故障）：针对闪屏、偶发重启、数据卡顿、无故报警。清洁仪表插头氧化层、紧固松动线束、更换老化保险与继电器；断电复位仪表系统、清除缓存数据、重启校准显示程序；修复轻微线路虚接、破皮问题，无需更换仪表总成，彻底解决软性故障。
2. 中修级（局部老化、功能缺失）：针对单项数据失效、局部闪屏、报警失灵。更换仪表通讯端子、密封胶圈、老化线束；检修屏幕排线、背光模块，修复局部电路；重新标定仪表数据显示精度，匹配ECU通讯参数，恢复完整功能。
3. 大修级（硬件硬性损坏）：针对完全黑屏、花屏撕裂、主板烧毁、彻底无通讯。禁止维修复用老化损坏主板与屏幕，直接更换原厂全新仪表/显示器总成；同步更换配套通讯线束、终端电阻、防水插头，重新匹配ECU通讯协议，做完整机工况标定与故障清零。
4. 总线通讯紊乱修复：针对数据错乱、通讯中断、信号干扰。梳理全车CAN总线线路，排除线路干扰、短路点位，更换失效终端电阻，重做线路屏蔽防护，恢复总线稳定传输。
六、原厂大中小修分级维保零配件明细（独立专属清单）
严格遵循卡特250h小修、1000h中修、2000h大修原厂维保标准，整理仪表显示系统专属配套配件，清单独立无重复，适配工地日常维保、修理厂批量批发、工程集采对账。
6.1 小修维保配件（250h日常巡检、轻微故障处理）
配件名称
原厂配件属性
功能用途
更换周期/适用场景
仪表专用电源保险片
原厂安全防护件
防止仪表电路过载、短路，保护主板芯片
熔断、老化、电压不稳即时更换，250h常规巡检
仪表插头防水密封胶圈
原厂密封小件
密封通讯与供电插头，防尘防水防氧化
拆装必换、老化变形、进水松动更换
仪表线束固定卡扣、防震胶垫
原厂防护固件
缓冲驾驶室震动，避免线束松动、终端虚接
脱落老化、震动异响即时更换
仪表接地端子垫片
原厂电气配套件
稳定仪表接地回路，杜绝电压波动、随机重启
氧化锈蚀、接触不良维保更换
6.2 中修维保配件（1000h系统维保、性能修复）
配件名称
原厂配件属性
功能用途
更换周期/适用场景
仪表供电控制继电器
原厂电控核心件
稳定仪表通断电逻辑，杜绝供电断续、延时开机
1000h强制维保更换，触点烧蚀、动作卡顿必换
CAN总线终端电阻
原厂通讯精密件
稳定总线信号，消除数据干扰、错乱、卡顿问题
阻值偏移、通讯异常、数据失真维保更换
仪表通讯插头总成
原厂信号配套件
保障CAN信号稳定传输，杜绝针脚虚接、信号断续
氧化腐蚀、退针变形、信号异常更换
仪表线束绝缘防护套管
原厂防护配件
保护总线与供电线束，防止磨损破皮、信号干扰
老化破损、线束外露中修更换
6.3 大修维保配件（2000h+、故障大修更换）
配件名称
原厂配件属性
功能用途
更换周期/适用场景

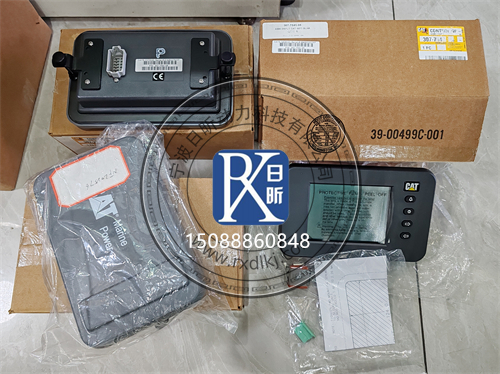

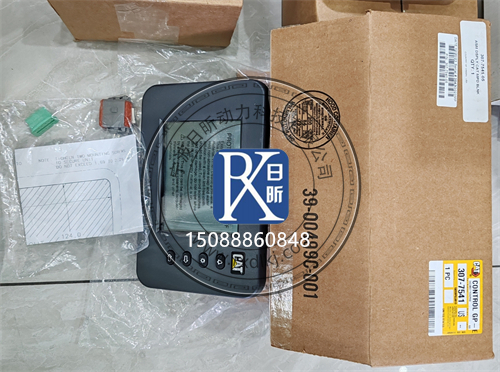

原厂仪表/智能显示器总成
原厂核心终端件
整机工况显示、故障预警、数据存储交互核心终端
黑屏、花屏、主板烧毁、通讯失效大修必换
仪表CAN总线线束总成
原厂成套线路件
保障仪表与ECU全程稳定通讯，传输工况与故障数据
多处老化破皮、反复通讯故障大修成套更换
仪表背光模块、屏幕排线总成
原厂显示配套件
保障屏幕正常点亮、画面完整显示，消除闪屏黑屏
背光失效、排线松动、画面异常大修更换

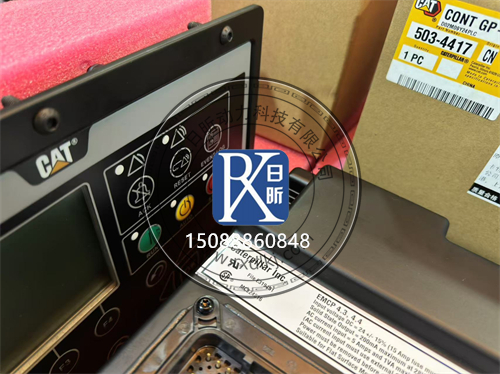

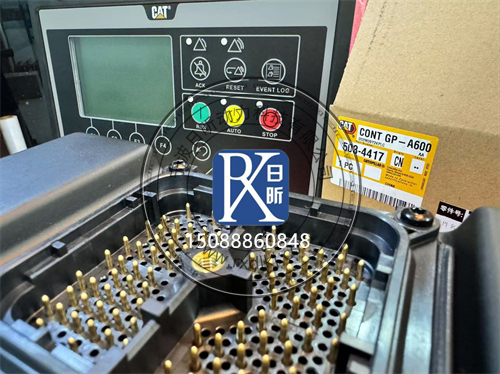

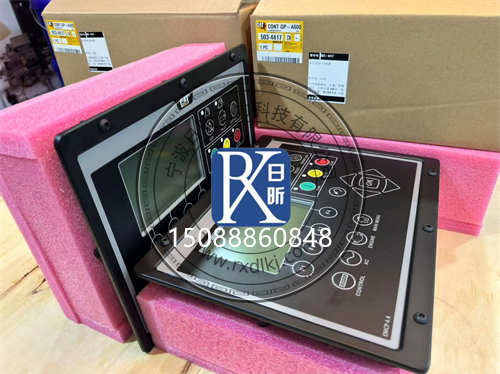

EMCP控制面板总成（机组专用）
原厂机组专属件
发电机组工况监测、电压频率、故障报警专属终端
机组仪表彻底失效、数据错乱强制更换

七、原厂配件批发销售渠道与供应链体系
卡特仪表与显示终端属于精密电控终端配件，对主板程序、通讯协议、参数适配性要求极高，副厂配件普遍存在通讯不兼容、数据不准、闪屏死机、无法匹配ECU等问题，正规分级供应链可完全规避适配故障，适配各类采购场景：
- 官方一级授权总代理渠道：供应100%原厂全新正品仪表总成、控制面板、总线线束、精密通讯配件，一物一码可溯源、带原厂合格证与官方质保，程序与协议完全适配对应机型，无通讯冲突、无数据偏差，适用于国企项目、矿山重载设备、整机三包维保、高标准工程批量集采。
- 卡特电控终端一级批发商：专注卡特仪表、显示器、控制面板、总线配件批量供应，全系现货充足，涵盖机械式、液晶式、智能高清全系仪表，支持小批量零售、大批量工程批发，主打原厂全新、原厂拆机精品、高品质兼容配套三类货品，性价比突出，适配中小维修厂日常维保与设备应急抢修。
- 精准适配分级保障：所有配件严格区分机型、年代、通讯协议、电压规格，杜绝不同世代仪表混用错装，提前规避新装后不通讯、黑屏、数据错乱、协议不匹配等二次故障。
八、仪表系统专属技术支持与落地维保服务
针对卡特仪表故障易误判、通讯适配严格、软性故障多、复位调试复杂的行业痛点，提供全流程原厂标准技术支持，覆盖诊断、选型、安装、标定、整改全场景：
- 精准故障定位支持：远程协助测量供电电压、总线电阻、线路通断，快速区分「供电故障/线路故障/通讯故障/终端硬件故障」，杜绝盲目更换仪表总成。
- 机型精准选型支持：根据设备机型、发动机型号、出厂年份、电控版本，精准匹配对应协议、规格的仪表与配件，杜绝通讯不兼容、参数不匹配问题。
- 原厂安装标定支持：提供仪表拆装规范、线束布线标准、总线调试工艺、断电复位流程，新装配件协助完成ECU通讯匹配、工况数据校准、故障码清零。
- 疑难故障整改支持：针对反复闪屏、随机重启、数据错乱、报警失灵等疑难通病，定制线路整改、信号屏蔽、程序重置方案，彻底根治复发故障。
- 维保定制与质保服务：根据设备工况定制仪表系统周期维保方案，原厂配件享受官方质保，配套件提供工程质保，故障复发免费技术复盘与整改指导。
九、系统维保禁忌与长效预防要点
- 严禁混用非标副厂仪表与通讯配件，协议不匹配会导致通讯中断、数据错乱、频繁死机，甚至干扰ECU正常工作引发动力故障。
- 严禁暴力拆装仪表与插头，极易造成屏幕碎裂、排线断裂、针脚变形虚接，引发不可逆隐性故障。
- 仪表故障报警失效后禁止长期带病作业，无法监测高温、低压、过载等危险工况，极易引发发动机拉缸、抱轴、过载损坏等重大故障。
- 严禁私自改装仪表线路、乱接电器取电，会造成线路过载、电压干扰、总线信号紊乱，引发整机仪表系统瘫痪。
- 日常维保需定期清洁仪表插头、检查线束固定与防水状态，重载震动工况定期检测总线电阻与供电电压，提前规避高发故障。
- 设备长期停放需断开仪表总电源，避免静态耗电、电压偏低导致的仪表程序错乱、开机异常。
