卡特彼勒CAT散热器零配件明细｜散热水箱、中冷器、冷器原厂件号大全（2026收藏版）

卡特彼勒CAT散热器零配件明细｜散热水箱、中冷器、冷器原厂件号大全（2026收藏版）
工程机械冷却系统配件技术指南 · 卡特彼勒全系列机型适配
卡特彼勒（Caterpillar，简称CAT）柴油机散热器是冷却系统的核心部件，负责将发动机冷却液携带的热量通过散热片散发到空气中，保证发动机在最佳工作温度范围内运行。增压发动机还配备中冷器（空气冷却器），对涡轮增压器压缩后的高温空气进行冷却，提高进气密度和发动机功率。
在挖掘机维修作业中，散热器故障约占冷却系统故障的30%。散热器损坏会导致发动机水温过高、开锅、拉缸等重大故障。本文系统梳理卡特彼勒主流机型散热水箱、中冷器、冷却器的原厂件号、故障判定标准、拆装维修工艺及靠谱采购渠道。

01 卡特彼勒主流机型散热器原厂件号明细
1.1 C6.4 / C6.6 系列（适配320D/312D/315D/323D）

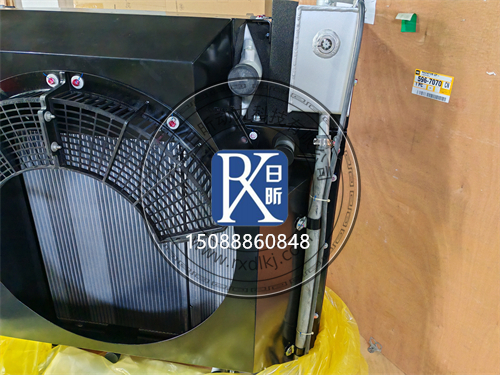

C6.4/C6.6发动机配备铝制板翅式散热水箱+中冷器集成冷却模块，配装于320D、315D等20吨级挖掘机。
- 散热水箱总成件号：265-3562（标准款）、204-0996（替代款）
- 散热器芯件号：387-4367（3.51升散热器芯子）
- 中冷器总成件号：265-3563（空气冷却器）
- 上水管件号：265-3602（散热器进水软管）
- 下水管件号：265-3603（散热器出水软管）
- 副水箱件号：265-3604（膨胀水箱）
- 散热器盖件号：265-3605（水箱盖）
1.2 C7 / C7.1 系列（适配320DGC/323D/326D）
C7.1发动机配备新一代铝制散热水箱+中冷器集成模块，满足国三排放标准，配装于320DGC、320D2等新款机型。
- 散热水箱总成件号：265-3564（标准款）、363-7451（替代款）
- 散热器芯件号：387-4368（散热器芯子）
- 中冷器总成件号：265-3565（空气冷却器）
- 上水管件号：265-3606（散热器进水软管）
- 下水管件号：265-3607（散热器出水软管）
- 副水箱件号：265-3608（膨胀水箱）
- 散热器盖件号：265-3609（水箱盖）
1.3 C9 系列（适配330D/336D/336D2）
C9发动机配备经典ACERT铝制散热水箱+中冷器集成模块，是30吨级挖掘机的标准配置，市场保有量极大。
- 散热水箱总成件号：207-0014（标准款）、332-4156（中冷器芯）
- 散热器芯件号：387-4369（散热器芯子）
- 中冷器总成件号：332-4156（空气冷却器芯）
- 上水管件号：207-0015（散热器进水软管）
- 下水管件号：207-0016（散热器出水软管）
- 副水箱件号：207-0017（膨胀水箱）
- 散热器盖件号：207-0018（水箱盖）
1.4 C13 / C15 / C18 系列（适配349D/374D/390D）
C13、C15、C18大型发动机配备重型铜铝混合散热水箱+大型中冷器，满足大型矿用设备高功率散热需求。
- C15散热水箱总成件号：1W-2246（标准款）、1W-2247（替代款）
- C18散热水箱总成件号：628-4812（标准款）
- C13散热水箱总成件号：0R-5529（标准款）
- 机油冷却器件号：7C-0145（机油散热器）、0R-5513（Reman款）
- EGR冷却器件号：449-3065（废气再循环冷却器）
- 上水管件号：4W-0413（散热器进水软管）
- 下水管件号：4W-0416（散热器出水软管）
- 副水箱件号：4W-0417（膨胀水箱）
1.5 3306 / 3304 经典系列（适配320B/325B/330B）
3306是卡特彼勒经典直列六缸机械直喷发动机，配备传统铜制管带式散热水箱，安装在发动机后部。
- 散热水箱总成件号：2W-8003（标准款）、7N-6206（替代款）
- 散热器芯件号：2W-8004（铜制散热器芯）
- 上水管件号：2W-8005（散热器进水软管）
- 下水管件号：2W-8006（散热器出水软管）
- 副水箱件号：2W-8007（膨胀水箱）
- 散热器盖件号：2W-8008（水箱盖）
- 风扇皮带轮件号：2W-8009（风扇耦合器）

02 散热器常见故障现象与判定标准
2.1 发动机水温过高、开锅
故障现象：发动机水温过高，副水箱开锅，散热风扇高速运转，水温报警灯亮。
判定标准：
- 散热器芯堵塞：散热器翅片被灰尘、柳絮堵塞，散热效率下降
- 冷却液不足：冷却液液位低，循环水量不足，散热效果下降
- 节温器故障：节温器打不开，冷却液只走小循环
- 水泵故障：水泵叶轮损坏，冷却液循环流量不足
2.2 散热器漏水、渗水
故障现象：散热器外部有冷却液渗漏痕迹，副水箱水位下降快。
判定标准：
- 散热器芯管破裂：行车中被石子打穿散热器水管，外部可见漏点
- 散热管腐蚀：长期使用劣质冷却液，散热器内部腐蚀穿孔
- 水室密封垫老化：散热器上下水室密封垫老化，结合面渗漏
- 水管接头老化：上下水管接头老化，卡箍松动渗漏
2.3 中冷器漏气、动力下降
故障现象：发动机动力下降，排气冒黑烟，涡轮增压器工作异常。
判定标准：
- 中冷器芯开裂：中冷器翅片开裂，增压空气泄漏，进气压力下降
- 中冷器管路漏气：中冷器进出气管接头松动或裂纹，增压空气泄漏
- 中冷器堵塞：中冷器内部被油泥和灰尘堵塞，进气阻力增大
- 测试方法：打压测试中冷器，施加2bar气压保持5分钟，压力下降判定泄漏
2.4 冷却液浑浊、生锈
故障现象：冷却液呈铁锈色或浑浊，副水箱有沉淀物。
判定标准：
- 冷却液长期不换：冷却液氧化变质，产生铁锈和杂质
- 散热器内部腐蚀：使用劣质冷却液，散热器内部腐蚀
- 水套水垢：长期使用硬水，发动机水套和散热器内部结垢
- 机油进入冷却液：机油冷却器内漏，机油混入冷却液
03 故障原因深度分析
3.1 工地粉尘大导致散热器堵塞
挖掘机工作在工地、矿山等多粉尘环境，散热器翅片容易被灰尘、柳絮、蚊虫堵塞。散热器堵塞后通风量下降，散热效率降低，发动机水温升高。建议每100小时用高压空气从内向外吹散热器翅片，清理堵塞物。
3.2 使用劣质冷却液导致散热器腐蚀
使用劣质冷却液或长期不更换冷却液是散热器内部腐蚀的首要原因。劣质冷却液腐蚀性强，会腐蚀铝制散热器芯管和水室。卡特彼勒要求使用符合规格的长效防冻液，每两年或4000小时更换一次冷却液。
3.3 石子击打导致散热器破损
挖掘机在工地行驶时，地面的石子被轮胎或履带带起，击打在散热器芯管上，造成散热器穿孔漏水。建议在散热器前方加装防护网，减少石子击打损伤。发现散热器小漏点可以用散热器修补剂临时处理，严重时必须更换。
3.4 冷热冲击导致散热器开裂
发动机频繁冷启动和高负荷运行，会导致散热器芯体承受冷热冲击。冷启动时冷却液温度低，芯体收缩；高负荷运行时冷却液温度高，芯体膨胀。长期冷热交替会导致芯管疲劳开裂。避免冷启动后立即高负荷运行，是保护散热器的重要措施。

04 散热器拆装步骤与维修工艺要求
4.1 散热器拆卸步骤
1. 拆卸散热器前先排放冷却液，等待发动机冷却
2. 断开上下水管和中冷器进出气管，松开水管卡箍
3. 拆卸散热器固定螺栓，取下散热器总成
4. 清理散热器安装框架，检查安装胶垫有无老化
5. 检查散热器有无外部损伤和腐蚀，定位销是否完好
4.2 散热器安装工艺
- 安装前更换新的散热器上下水管和密封胶垫
- 散热器安装时注意定位销对准，不要强行安装
- 固定螺栓按规定扭矩对角拧紧，防止水室变形
- 连接上下水管和中冷器管路，确保接头密封良好
- 加注冷却液，排净冷却系统空气
- 启动发动机，检查水温上升情况和有无渗漏
4.3 散热器检查标准
散热器是冷却系统核心部件，安装前必须检查：
1. 外观检查：散热器翅片无倒伏、无损伤、无腐蚀
2. 压力测试：对散热器施加1.5bar水压，保持10分钟检查有无渗漏
3. 内部清洗：用高压水流正反冲洗散热器内部，清除水垢和杂质
4. 外部清洗：用高压空气从内向外吹散热器翅片，清理灰尘堵塞
5. 密封检查：水室密封垫完好无老化，水管接头无裂纹
4.4 散热器保养周期
- 每班检查：检查水温表指示是否正常，有无水温报警
- 每100小时：用高压空气清理散热器翅片灰尘和杂物
- 每1000小时：检查散热器有无渗漏，上下水管有无老化
- 每2000小时：检查散热器内部水垢，必要时清洗
- 每4000小时：更换冷却液，同步检查散热器状态
05 散热器采购渠道：日昕动力科技与英珀威机械
5.1 日昕动力科技
主营范围：卡特彼勒全系列散热水箱、中冷器批发零售，覆盖全新原厂件、铝制替代件和铜制经典款。
核心优势：
- C6.4、C7、C9、C15全系列散热器和中冷器现货库存充足
- 提供原厂铝制散热器和高品质铜制散热器，散热效率有保证
- 散热器提供水管和密封垫配套，到货即可安装使用
- 支持散热器+水泵+节温器整套冷却系统打包采购
- 提供散热器故障排查技术支持，协助判断是散热器问题还是水泵问题
5.2 英珀威机械
主营范围：工程机械发动机冷却系统配件一站式供应，重点覆盖老款机械直喷机型。
核心优势：
- 3306、3304等经典老机型铜制散热器供应稳定
- 提供水管、水箱盖、副水箱等冷却系统辅助部件
- 技术支持：协助诊断散热器故障，提供清洗和维修建议

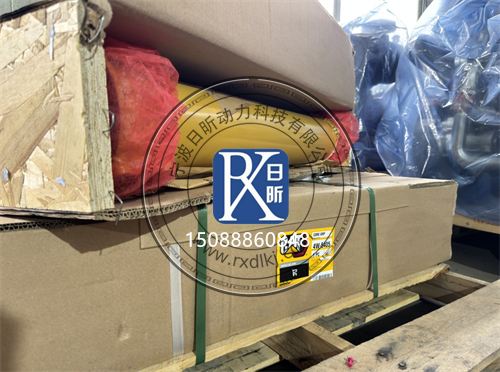

- 精密散热器采用防震木架包装运输，确保翅片不变形
5.3 采购注意事项
1. 订货前务必核对发动机铭牌上的完整发动机序列号（ESN），同一机型不同批次散热器可能有差异
2. 散热器建议选择原厂或高品质铝制品牌，劣质散热器容易腐蚀漏水
3. 更换散热器时必须同步更换上下水管和密封垫，检查水泵和节温器状态
4. 收货时检查散热器翅片有无倒伏变形，水室有无裂纹，包装是否完好
