***工程机械配件技术指南 · 卡特彼勒全系列机型适配
卡特彼勒（Caterpillar，简称CAT）柴油机冷却系统是保证发动机正常工作温度的关键系统，通过强制循环冷却液带走燃烧产生的多余热量，维持发动机在最佳工作温度范围（85-95°C）。冷却系统故障是挖掘机高温故障的首要原因，严重时会导致拉缸、抱轴等恶性事故。
在挖掘机维修作业中，冷却系统故障约占发动机故障的20%，包括水温过高、水泵泄漏、节温器失效、散热器堵塞、机油散热器泄漏等问题。本文系统梳理卡特彼勒主流机型冷却系统组件的原厂件号、故障判定标准、维修工艺要点及靠谱采购渠道。

01 卡特彼勒主流机型冷却系统原厂件号明细
1.1 C6.4 / C6.6 系列（适配320D/312D/315D/323D）
C6.4发动机采用离心式水泵驱动强制循环冷却系统，配备整体式铝制散热器和机油散热器，配装于320D、315D等20吨级挖掘机。
- 水泵总成件号：354-1672（全新原厂）、T423548（C6.6适配款）、485-4895（320D2适配款）

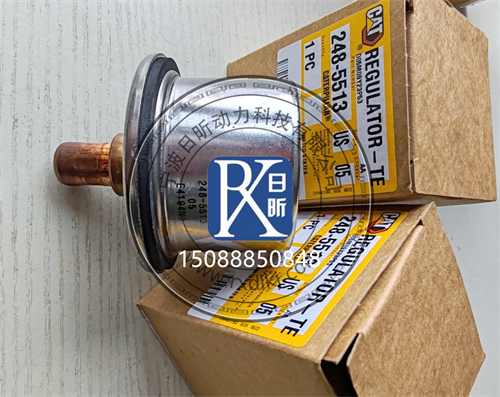

- 节温器件号：248-5513（标准开启温度82°C）、249-5541（高流量款）
- 散热器总成件号：5P-0054（C7/C9通用款）、245-9359（330D适配款）
- 机油散热器芯件号：294-4200（标准款）
- 上水管件号：294-4201（散热器上水管）
- 下水管件号：294-4202（散热器下水管）
- 膨胀水箱件号：294-4203（副水箱）
- 水温传感器件号：294-4204（水温感应塞）
- 风扇皮带件号：294-4205（多楔带）
- 硅油风扇离合器件号：294-4206（风扇耦合器）
1.2 C7 / C7.1 系列（适配320DGC/323D/326D）
C7.1发动机配备大流量水泵和优化型散热器，满足国三排放标准散热需求，配装于320DGC、320D2等新款机型。
- 水泵总成件号：352-2139（标准款）、263-4413（改进款）、219-4452（再制造款）、10R-1669（Reman水泵）
- 节温器件号：248-5513（标准开启温度82°C）、247-7133（高温款90°C开启）
- 散热器总成件号：5P-0054（C7/C9通用款）
- 机油散热器芯件号：252-7810（标准款）
- 水泵密封套件号：252-7811（水泵水封+垫片）
- 水管卡箍件号：252-7812（不锈钢卡箍套件）
1.3 C9 系列（适配330D/336D/336D2）
C9发动机配备大流量离心式水泵，六缸直列冷却水道设计，是30吨级挖掘机的主力冷却系统，市场保有量极大。
- 水泵总成件号：197-9581（标准款）、236-4413（改进款）、236-4421（加强款）、107-7701（早期款）、20R-9122（Reman标准旋转款）
- 节温器件号：248-5513（标准开启温度82°C）、247-7133（高温款）、7C-3095（C9/C10/C11/C12/C13/C15通用款）
- 散热器总成件号：245-9359（330D/336D标准款）

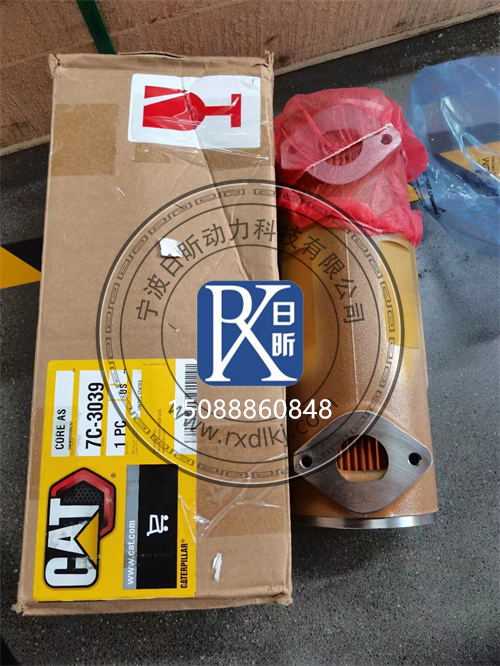

- 机油散热器芯件号：7C-3039（标准款）、4W-6043（改进款）
- 水泵叶轮件号：236-4422（铸铁叶轮）
- 水泵轴件号：236-4423（水泵转轴）
- 水封组件件号：236-4424（机械水封）
- 散热器盖件号：236-4425（压力式水箱盖，开启压力1.1bar）
- 放水开关件号：236-4426（散热器放水阀）
1.4 C13 / C15 / C18 系列（适配349D/374D/390D）
C13、C15、C18大型发动机配备大尺寸散热器和双层机油冷却器，满足大型矿用设备高负荷散热需求。
- C13水泵总成件号：253-0640（标准款）
- C15水泵总成件号：253-0641（标准款）、253-0642（加强款）
- C18水泵总成件号：253-0643（标准款）
- 节温器件号：247-7133（C13/C15/C18通用款）
- 机油散热器芯件号：7C-3039（C15标准款）、4W-6043（C15改进款）、2W-1008（C18款）、6N-8856（3456款）、133-0125（C15新款）、223-7962（385B适配款）
- 散热器总成件号：253-0644（C13散热器）、253-0645（C15散热器）
- 中冷器+散热器模块件号：253-0646（冷却模块总成）
- 风扇总成件号：253-0647（吸风式风扇）
- 液压风扇马达件号：253-0648（液压驱动风扇马达）
1.5 3306 / 3304 经典系列（适配320B/325B/330B）
3306是卡特彼勒经典直列六缸发动机，配备离心式水泵和管片式散热器，机械式冷却系统，结构简单可靠。
- 水泵总成件号：7N-0870（标准款）、7N-0871（加强款）、2W-1225（3208适配款）、4P-3683（经典款）
- 节温器件号：7N-0872（标准开启温度76°C）
- 散热器总成件号：7N-0873（管片式散热器）
- 机油散热器芯件号：7N-0874（层叠式机油冷却器）
- 上水管件号：7N-0875（散热器上胶管）
- 下水管件号：7N-0876（散热器下胶管）
- 水温表传感器件号：7N-0877（水温感应塞）
- 风扇皮带件号：7N-0878（三角皮带）

02 冷却系统常见故障现象与判定标准
2.1 发动机水温过高（开锅）
故障现象：发动机水温表指针进入红色区域，水温报警灯点亮，严重时冷却液从散热器盖溢出，发动机动力下降，甚至自动熄火保护。
判定标准：
- 正常工作水温：卡特彼勒发动机标准工作水温为85-95°C
- 水温超过100°C：判定为水温过高，需立即检查
- 水温超过105°C：报警状态，必须停机降温，否则会导致拉缸
- 散热器盖开启压力标准：1.1bar，超过即溢出
2.2 水泵泄漏与异响
故障现象：水泵壳体下方滴水孔有冷却液渗出，发动机运转时水泵部位有"沙沙"异响或轴承旷量声。
判定标准：
- 水泵水封泄漏：滴水孔持续滴水，每分钟超过5滴即需更换水封或水泵总成
- 水泵轴承磨损：用手转动皮带轮有径向旷量，超过0.5mm即需更换轴承
- 水泵叶轮磨损：打开水箱盖观察水流，水流微弱或不循环即判定叶轮损坏
2.3 节温器故障
故障现象：发动机冷车升温慢，正常工作水温偏低，或水温过高但上水管温度正常、下水管冰凉（节温器打不开）。
判定标准：
- 节温器开启温度：C9发动机标准开启温度82°C，全开温度95°C
- 节温器主阀门升程：标准8-10mm，低于7mm即需更换
- 节温器关闭不严：冷车时大循环提前开启，导致升温缓慢
- 节温器打不开：小循环状态下发动机水温快速升高，上热下凉
2.4 机油散热器泄漏
故障现象：冷却液中混入机油，水箱盖有油花，或机油中混入冷却液导致机油乳化。机油散热器内部芯体破裂，油水互窜。
判定标准：
- 外部泄漏：散热器芯体外部有油污或水渍
- 内部泄漏：冷却液中有机油漂浮，或机油尺检查发现机油乳化变白
- 压力测试：机油散热器通入2bar压缩空气，放入水中观察气泡，有气泡即判定内部泄漏
03 故障原因深度分析
3.1 冷却液不足或泄漏
冷却液不足是水温过高的最常见原因。散热器、水管接头、水泵水封、暖风管等处泄漏都会导致冷却液减少。卡特彼勒发动机冷却系统为加压系统，正常工作压力为1.1bar，微小泄漏在常压下不易发现，但在加压后会快速失水。建议每周检查一次冷却液液位，发现泄漏及时维修。
3.2 散热器外部堵塞
挖掘机在工地多粉尘工况下作业，散热器散热片容易被灰尘、蚊虫、杨絮等堵塞，导致散热效率下降。卡特彼勒散热器散热片间距小，很容易堵塞。当散热片表面积尘超过30%时，散热效率下降20%以上，发动机水温明显升高。建议每500小时用低压水***清洗散热器外部。
3.3 水泵叶轮磨损
水泵叶轮长期使用后被冷却液腐蚀和气蚀，叶轮叶片变薄甚至脱落，导致冷却液循环流量下降。卡特彼勒水泵叶轮为铸铁材质，长期使用冷却液不达标（未使用正规防冻液）会加速腐蚀。水泵叶轮损坏后，冷却液循环流量下降50%以上，发动机水温快速升高。
3.4 节温器开度不足
节温器长期使用后石蜡失效，开启温度升高或开度不足，导致大循环冷却液流量不够。卡特彼勒发动机节温器建议每2年或4000小时更换一次。节温器打不开或开度不足时，冷却液只走小循环，发动机水温快速升高，但下水管冰凉，很容易判断。
04 冷却系统维修拆装步骤与工艺要求
4.1 水泵更换关键要点
1. 更换水泵前先放尽冷却液，拆卸风扇皮带和风扇轮毂
2. 拆卸水泵固定螺栓，从中间向两端松开，防止壳体变形
3. 安装前清理缸体安装面，更换新水泵密封垫，涂抹密封胶
4. 水泵固定螺栓按对角线顺序拧紧，C9发动机扭矩为45N·m
5. 加注冷却液后排空气，启动发动机检查有无泄漏
4.2 节温器更换工艺
1. 节温器安装在气缸盖出水口或水泵壳体内，拆卸前放掉部分冷却液
2. 取出旧节温器，检查安装座有无锈蚀和损坏
3. 新节温器安装前检查开启温度和升程，确认符合标准
4. 更换新节温器密封圈，禁止使用旧密封圈
5. 节温器安装方向：感温面朝向发动机侧（出水口侧）
4.3 散热器清洗与维护
散热器是冷却系统的核心散热部件，定期维护可有效防止水温过高：
- 外部清洗：用低压水***从散热器内侧（发动机侧）向外冲洗，禁止高压水枪直冲，防止散热片倒伏
- 内部清洗：使用专用散热器清洗剂循环清洗，去除内部水垢和锈蚀
- 检查散热器水管：检查上下水管有无老化鼓包，卡箍是否紧固
- 散热器盖检查：定期检查散热器盖压力阀，开启压力标准1.1bar，失效会导致冷却液沸点降低
4.4 冷却液更换与排气
正确的冷却液更换和排气是冷却系统正常工作的保证：
1. 卡特彼勒发动机推荐使用ELC长效防冻液，更换周期为2年或6000小时
2. 加注冷却液时，先从散热器加注口缓慢加注，同时打开缸体放水螺塞排气
3. 加注至冷却液从放水螺塞流出后拧紧螺塞，继续加注至散热器盖口
4. 启动发动机怠速运转，直到节温器打开（上下水管都热），检查液位补充
5. 冷却液比例：防冻液与水比例为1:1，冰点可达-37°C

05 靠谱采购渠道：日昕动力科技与英珀威机械
5.1 日昕动力科技
主营范围：卡特彼勒全系列水泵、节温器、散热器、机油散热器批发零售，覆盖全新原厂件、再制造水泵和高品质国产替代件。
核心优势：
- C7、C9、C13、C15水泵总成现货库存充足，支持以旧换新再制造水泵
- 提供全系列节温器、水温传感器、散热器盖等易损件散件供应
- 水泵提供水封、轴承、叶轮等内部零件单独更换服务
- 支持冷却系统大修打包采购：水泵+节温器+散热器+水管+防冻液一站式配齐
5.2 英珀威机械
主营范围：工程机械发动机冷却系统配件一站式供应，重点覆盖挖掘机、装载机、发电机组配套动力。
核心优势：
- 3306、3406等经典老机型水泵和散热器配件供应稳定
- 提供上下水管、卡箍、放水开关等冷却系统小件散件供应
- 技术支持：协助诊断水温过高、水泵漏水等故障，提供冷却系统维修建议
- 散热器等大件采用专用木架包装运输，防止散热片磕碰变形
5.3 采购注意事项
1. 订货前务必核对发动机铭牌上的完整发动机序列号（ESN），同一机型不同批次水泵叶轮和皮带轮尺寸可能有差异
2. 水泵建议选择原厂或再制造品牌，国产副厂水泵水封质量差，容易早期漏水
3. 节温器必须选择正确开启温度型号，开启温度不对会导致水温过高或过低
4. 收货时检查水泵叶轮有无磕碰损伤，转动轴应灵活无卡滞，无径向旷量
