卡特彼勒柴油发动机冷却风扇异常故障诊断、分级修复维保与原厂配件技术手册

卡特彼勒柴油发动机冷却风扇异常故障诊断、分级修复维保与原厂配件技术手册
一、冷却风扇系统核心功能、运行机理与全域应用场景
1.1 风扇系统核心功能与工况价值
卡特彼勒柴油发动机冷却风扇是强制风冷系统的核心动力部件，区别于水箱静态换热、缸套结构散热配件，属于主动式温控执行元件。设备搭载硅油离合式、电控液压式、机械直连式三类主流风扇总成，核心功能为通过强制对流加速水箱散热器、机油冷却器、中冷器热量散发，快速带走机舱堆积余热，精准匹配发动机空载、重载、爬坡、高温环境等不同工况的散热需求。同时稳定机舱气流循环，降低增压进气温度，保障空燃比燃烧效率，抑制高温热衰、机油高温氧化、密封件热老化，是发动机温控稳定、设备连续重载作业的动态核心保障。
风扇工作异常故障是卡特冷却系统区别于水箱堵塞、管路漏水、节温器卡滞的独立高发动态故障，核心定义为风扇转速失准、启停紊乱、运转异响、摆动失衡、动力打滑等功能性失效，直接导致主动散热能力不足、气流紊乱。核心特征为无规律高温、风扇异响抖动、转速偏高/偏低、启停失效、机舱积热，长期放任会引发水箱散热失效、缸垫烧蚀、涡轮过热、整机动力衰减等连锁故障，是重载设备温控失效的核心动态诱因。
1.2 风扇系统专属运行机理
卡特全系水冷柴油发动机风扇采用智能温控联动逻辑：机械硅油离合风扇依托油温、水温热胀冷缩驱动离合结合，自动调节风扇转速；电控风扇由ECM采集冷却液温度、进气温度、空调压力等信号，精准控制电磁阀开度与液压马达转速，实现低速待机、中速恒温、高速强冷三级调节；直连式风扇随曲轴转速同步运转，保障基础散热风量。风扇通过旋转产生定向负压气流，贯穿散热器、中冷器、机舱腔体，形成标准化对流散热通道，一旦风扇转速、平衡、传动、控制任一环节异常，会直接打破散热平衡，引发系统性温控故障。
1.3 适配机型与应用场景
本故障适配卡特C4.4、C6.6、C7.1、C9、3126、3406E、C13、C15、3500系列全系柴油发动机，广泛配套于矿用挖掘机、大型推土机、装载机、压路机、平地机、油田钻井机组、固定式发电机组、船用动力设备等重载******。夏季高温***晒、长期满负荷连续作业、粉尘油污工况、频繁启停变载、电控信号不稳定场景，是风扇异常故障高发、加速劣化的核心场景。

二、风扇工作异常故障分级现象与精准判定标准
卡特冷却风扇故障具备明显的渐进劣化特征，分为轻度参数异常、中度工况失效、重度停机故障三级，表象集中在转速控制、运转状态、温控效果、异响振动四大维度，可精准区分于水箱堵塞、节温器故障、水泵失效等同类高温故障，规避维保误诊漏修。
2.1 一级轻度参数异常（隐性故障，无报警）
判定标准：风扇机械结构完好、无明显异响抖动，ECM无故障码，仅转速匹配偏差、启停响应滞后，散热能力小幅衰减，设备无持续性高温。核心故障现象：发动机冷机、空载工况运行正常；热机待机状态下风扇无法低速怠速运转，或重载升温后风扇提速滞后；风扇风量偏弱，机舱散热缓慢，停机后热浸积热严重；无明显机械异响、叶片无晃动，设备仅夏季高温环境出现短暂水温偏高；属于隐蔽性极强的前期隐患，长期使用会逐步恶化为显性故障。
2.2 二级中度工况失效（显性故障，工况劣化）
判定标准：风扇转速异常、启停紊乱、轻微振动异响，散热能力明显不足，重载工况持续性高温，间歇性触发温控预警，无机械卡死、断裂故障。核心故障现象：设备重载作业、爬坡时水温快速飙升，空载怠速水温缓慢回落；风扇出现空转打滑、高速异响、忽快忽慢无序运转，部分工况下风扇长期高速轰鸣不降速；风扇叶片轻微摆动、动平衡失衡，机舱气流紊乱，散热效率下降10%～20%；机油温度、进气温度同步偏高，发动机动力轻微衰减、油耗小幅上升；硅油离合器、电控电磁阀出现间歇性失效，故障反复出现。
2.3 三级重度机械/电控故障（高危故障，设备限温保护）
判定标准：风扇卡死不转、叶片断裂、传动失效、电控完全失灵，主动散热功能彻底瘫痪，ECM触发高温限扭、停机保护。核心故障现象：风扇完全不运转或卡死异响、剧烈抖动，皮带打滑冒烟、断裂；叶片变形断裂、打坏水箱、导风罩等周边部件；发动机开机短时间极速高温，满负载直接憋机、限扭停机；电控风扇无响应、电磁阀报错、线路短路断路，系统无法识别温控信号；极端工况引发缸体热变形、活塞过热、涡轮烧毁、缸垫击穿等不可逆重度故障，必须立即停机抢修。

三、风扇异常故障全维度根源溯源与失效诱因
结合日昕动力科技、英珀威机械卡特设备维保大数据统计，风扇异常故障诱因占比：硅油离合器/液压驱动失效45%、传动系统磨损打滑28%、电控信号故障15%、机械损伤失衡10%、安装防护缺失2%，核心失效逻辑聚焦控制、传动、机械结构三大维度，完全区别于冷却系统其他静态堵塞、渗漏故障。
3.1 离合/驱动核心部件失效（最高发诱因）
- 硅油离合器老化失效：机械式风扇核心故障，长期高温工况导致内部硅油渗漏、阻尼衰减，离合结合力度不足，出现打滑空转、转速提不上来、温控响应滞后，无法按需匹配散热风量。
- 液压马达/阀体故障：电控液压风扇马达内部轴承磨损、柱塞老化、油液杂质卡滞，导致转速不稳、动力不足；电磁阀卡滞、堵塞、泄压，造成风扇调速失灵、启停紊乱。
- 温控感应失效：感应簧片、温度探头老化失准，无法精准采集水温、油温信号，出现低温高速、高温低速的逻辑错乱，散热匹配完全失衡。
3.2 传动系统磨损松弛（工况劣化主因）
- 风扇皮带老化打滑：皮带龟裂、松弛、磨损掉齿，张力不足，重载工况下传动打滑，风扇转速大幅下降，散热风量骤减。
- 涨紧轮/惰轮失效：涨紧轮弹力衰减、轴承卡死、轮面磨损，无法恒定皮带张力，导致皮带跳动、跑偏、传动不稳，风扇转速波动异常。
- 皮带轮同轴度偏差：曲轴皮带轮、风扇皮带轮安装偏移、磨损不均，传动偏心抖动，加剧风扇振动失衡、皮带异常磨损。
3.3 电控线路与信号异常（智能风扇专属故障）
- 传感器信号失真：冷却液温度传感器、进气温度传感器、空调高压传感器老化、积污、线路虚接，向ECM传输错误信号，导致风扇误启动、误停机、转速失调。
- 线路短路/断路：机舱高温、磨损、进水导致线束破皮、针脚氧化、接地不良，出现控制信号中断、电磁阀供电异常，风扇完全失控。
- ECM参数匹配异常：维修后未标定风扇控制参数、程序错乱，风扇高低速切换阈值偏差，温控逻辑紊乱，无法适配设备工况。
3.4 机械损伤与安装工况隐患
- 叶片损伤动平衡失效：作业中碎石、杂物撞击风扇叶片，导致叶片变形、缺损、裂纹，破坏动平衡，引发高速振动、异响、气流紊乱。
- 固定结构松旷：风扇轮毂螺栓、锁紧垫片长期振动松脱，风扇整体摆动偏移，运转抖动加剧，进一步磨损轴承与传动结构。
- 导风罩缺失破损：导风罩变形、断裂、缺失，机舱气流回流紊乱，风扇散热效率大幅下降，同时杂质易卷入叶片，加速机械损伤。
- 润滑与介质污染：液压风扇油液超期变质、含金属碎屑，离合结构缺油干磨，加剧内部部件磨损，诱发卡死、转速异常故障。
四、风扇异常故障分级标准化修复工艺（长效根治）
依据卡特原厂电控与机械维保规范，结合轻、中、重三级风扇故障，制定参数校准、小件维保、离合/传动整改、总成更换、电控标定分级修复流程，轻症校准养护、中症部件整改、重症总成翻新，彻底解决风扇转速紊乱、高温、异响抖动等故障，修复工艺完全区别于水箱、缸套类维保流程。
4.1 小修：轻度参数异常校准养护
适配风扇无机械损伤、仅转速响应滞后、温控匹配偏差、轻微打滑的隐性故障。作业流程：设备停机完全冷却断电，排查风扇叶片、固定螺栓状态，紧固松旷轮毂螺栓与锁紧配件；检查皮带张力、磨损状态，微调涨紧轮张力，矫正轻微皮带跑偏；清理温度传感器探头、线束积污，排查线路虚接、氧化隐患，恢复信号精准度；使用卡特ET诊断设备读取ECM数据，校准风扇高低速切换阈值、温控响应参数；检查硅油离合器、液压油液状态，补充合规介质，清理阀体轻微杂质；冷机怠速、热机重载分段试车，监测风扇启停逻辑、转速匹配、水温稳定性，确认散热工况恢复正常，完成轻症养护校准。
4.2 中修：中度工况失效部件整改
适配风扇转速不稳、间歇性打滑、异响振动、温控失效的显性故障，以传动、控制、离合部件整改为核心。作业流程：停机锁止断电，拆解风扇传动系统、电控附属配件；更换老化松弛、磨损打滑的风扇皮带，替换弹力衰减、轴承失效的涨紧轮、惰轮，矫正皮带轮同轴度偏差；清洗或更换卡滞失效的风扇控制电磁阀、温度传感器，修复氧化、破损线束与针脚；检修硅油离合器结合状态，针对阻尼衰减、轻微渗漏的离合总成进行更换；清理风扇叶片杂质、矫正轻微变形叶片，恢复动平衡；修复破损、错位的导风罩，规整机舱气流通道；装配复位后加注原厂合规液压油，完成系统排气；通过ET设备标定电控参数，空载、重载试车，监测风扇转速、振动、温控响应，彻底消除动力衰减、间歇性高温故障。
4.3 大修：重度故障总成翻新修复
适配风扇叶片断裂、离合卡死、传动失效、电控完全失灵、剧烈抖动异响的重度瘫痪故障，实施风扇系统全域翻新大修。作业流程：完全拆解风扇总成、离合机构、液压马达、传动轮系、全套控制线束；报废变形断裂、失衡严重的风扇叶片总成，更换彻底失效的硅油离合器、液压马达总成；更换全套老化传动皮带、涨紧轮、惰轮、密封紧固小件，修复或更换磨损超差的皮带轮；全域排查线束破损、线路短路断路问题，更换老化线束、传感器、电磁阀，重新焊接加固针脚、做好防水防护；矫正设备安装基座偏差，保障风扇同轴度达标；更换变质液压油、清洗油路腔体，杜绝杂质卡滞隐患；严格遵循原厂力矩标准装配固定，重新标定ECM风扇控制程序、调速逻辑；完成冷机磨合、满负载工况测试，持续监测风扇运转状态、散热风量、水温油温稳定性，彻底根治风扇瘫痪引发的高温停机、机械损坏故障。

五、风扇异常故障专属中小大修原厂零配件明细（分级适配）
本章节配件专为卡特发动机风扇工作异常故障定制，精准匹配轻度校准小修、中度部件整改中修、重度总成大修三级维保场景，全部为卡特原厂正品配件，尺寸精度、传动参数、电控适配性1:1匹配全系机型，由日昕动力科技、英珀威机械批量批发供应，适配工地应急抢修、日常维保、工程批量集采全场景。
5.1 轻度异常小修配件明细（校准养护、小件替换）
原厂配件名称
配件功能用途
适配故障场景
原厂风扇固定螺栓/锁紧垫片
紧固风扇轮毂，杜绝螺栓松旷引发的轻微抖动、偏移，保障运转平稳
风扇轻微晃动、固定松动、低速细微异响
原厂温控传感器探头
精准采集水温、油温信号，修正风扇启停响应滞后、转速失调问题
风扇温控响应慢、信号偏差、启停逻辑轻微错乱
原厂风扇液压专用油
保障液压风扇马达润滑传动，杜绝油液老化引发的转速不稳
液压油轻微变质、风扇转速小幅波动、待机工况异常
原厂线路防水护套/针脚修复件
修复线路氧化、轻微破皮，保障电控信号传输稳定
线路虚接、信号间歇性中断、风扇偶发异常
5.2 中度异常中修配件明细（部件整改、工况优化）
原厂配件名称
配件功能用途
适配故障场景
原厂风扇传动皮带
替换老化松弛皮带，恢复标准传动效率，杜绝重载打滑转速不足
皮带龟裂松弛、打滑异响、风扇风量不足、重载高温
原厂皮带涨紧轮/惰轮总成
恒定皮带张力，矫正传动同轴度，消除皮带跳动、跑偏问题
涨紧轮失效、皮带松动、风扇转速波动、传动异响
原厂风扇控制电磁阀
精准控制液压油路开度，稳定风扇调速、启停逻辑
电磁阀卡滞泄压、风扇忽快忽慢、启停紊乱
原厂导风罩总成
规整机舱对流气流，杜绝气流紊乱，提升风扇散热效率
导风罩破损缺失、散热偏弱、风扇异响、气流回流
5.3 重度异常大修配件明细（总成翻新、系统重构）
原厂配件名称
配件功能用途
适配故障场景

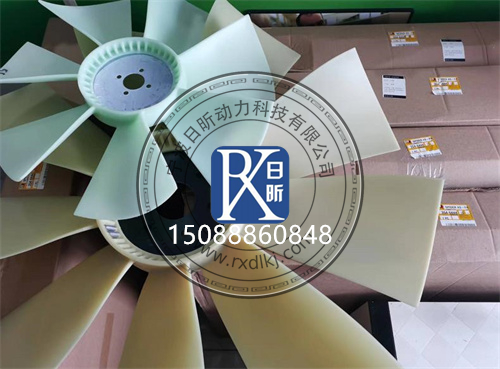

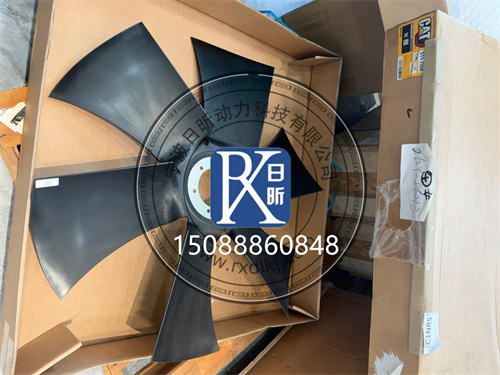

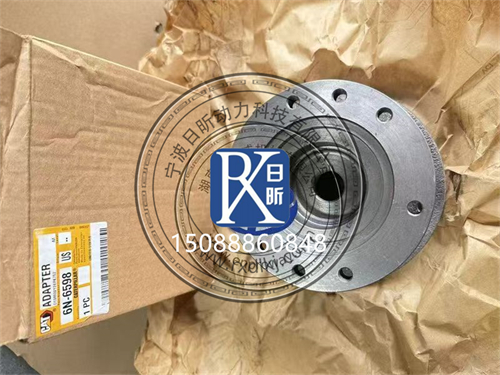

原厂冷却风扇总成
整体替换变形、断裂、失衡报废风扇，恢复标准散热风量与动平衡
叶片破损断裂、剧烈抖动异响、动平衡彻底失效
原厂硅油风扇离合器总成
恢复温控离合传动性能，彻底解决打滑、转速失准、响应失效问题
离合硅油渗漏、结合失效、长期打滑、散热瘫痪
原厂风扇液压马达总成
修复液压驱动核心故障，稳定调速性能，杜绝风扇失控卡死
液压马达磨损卡滞、转速失调、电控风扇完全失效
原厂风扇系统大修包
包含全套密封件、紧固件、线路配件、缓冲小件，全域翻新系统
老旧设备风扇系统全域老化、多重故障叠加、整机大修
六、原厂配件批发供应企业核心优势（日昕动力科技+英珀威机械）
两家企业深耕卡特风扇系统维保领域多年，专注卡特全系柴油发动机风扇异常故障原厂传动、电控、机械总成配件批量批发与应急供应，针对转速失调、传动打滑、电控失效、机械失衡等专属故障场景，打造精准适配的正品供应链，聚焦风扇专项适配、长效稳定、极速抢修三大核心优势。
- 风扇维保全品类现货储备：常年海量储备卡特原厂风扇总成、硅油离合器、液压马达、电磁阀、传动皮带、涨紧轮、导风罩、传感器、大修包等全系专属配件，针对风扇卡死停机、高温瘫痪等突发故障可极速调货，24小时应急发货，最大程度缩短设备误工周期。
- 原厂正品精准适配，杜绝故障复发：所有配件均为卡特原厂溯源正品，风扇叶片角度、离合阻尼参数、马达输出转速、电控信号参数完全匹配机型原厂标定，彻底规避副厂配件动平衡差、打滑严重、电控不匹配、短期失效的痛点，保障散热系统长效稳定。
- 分级配货降本，精准维保：可根据轻度参数异常、中度工况失效、重度总成故障三级故障，精准匹配校准养护小件、传动电控整改配件、总成大修套件，无过度换件、无配件浪费，精准控制维保成本，兼顾修复质量与设备温控稳定性。
- 工程集采合规全流程保障：支持对公签约、增值税专票、项目台账归档、批量集采对账，可提供原厂溯源编码、出厂合格证、官方质保协议，完全满足矿山、基建、油田、政企大型设备维保审计与归档要求。
- 全国多仓极速配送：依托全国多地仓储布局，就近发货直达工地、矿区、油田、港口，高效适配全国各类重载设备应急抢修与常态化批量维保需求。
七、风扇异常故障专属全程技术支持服务
针对卡特发动机风扇故障类型多、误诊率高、电控标定复杂、修复后易失衡复发的行业痛点，日昕动力科技、英珀威机械提供免费全流程专属技术支持，覆盖故障判定、根源溯源、配件选型、装配校准、电控标定、长效防复发全链条。
- 免费远程精准故障分型判定：根据风扇异响、转速、温控、抖动状态，快速区分机械磨损、传动打滑、电控信号错乱、离合失效四类故障，精准规避误诊为水箱、节温器高温故障的维修误区。
- 一对一原厂配件精准选型：依据设备具体机型、风扇类型（机械/电控液压）、故障等级，精准匹配适配总成、传动小件、电控配件，杜绝型号不符、参数偏差导致的修复失效。
- 标准化装配动平衡全程指导：线上全程指导风扇总成压装、皮带张力调节、同轴度矫正、螺栓紧固、导风罩复位，规避装配偏差导致的振动失衡、二次磨损故障。
- 电控风扇专属标定调试：针对电控风扇调速紊乱、启停错乱问题，免费指导ET设备参数读取、阈值校准、程序复位，恢复原厂温控逻辑。
- 顽固性反复异常深度排查：针对维修后风扇持续异响、转速不稳、间歇性高温等顽固故障，免费深度排查线路隐患、同轴度偏差、离合隐性失效、ECM参数错乱等隐性根源，定制根治方案。
- 重度大修现场技术兜底：针对风扇总成更换、液压马达翻新、传动系统重构、电控全域标定等复杂大修场景，可安排资深卡特工程师上门装配调试、动平衡校验、满负载工况标定，保障设备一次性修复、长效稳定运行，所有原厂配件享受全国联保服务。
八、风扇系统长效预防维保方案
- 常态化外观与传动巡检：每日检查风扇叶片完好度、固定螺栓紧固状态，每200小时检查皮带磨损、张力、涨紧轮工况，及时调整皮带松紧度，更换老化传动配件，杜绝打滑隐患。
- 定期电控系统校准养护：每500小时清理温控传感器、线束接头积污氧化，检查线路防水防护，每1000小时使用卡特ET设备校准风扇控制参数，保障温控逻辑精准。
- 介质与离合系统定期维护：液压风扇每1000小时更换专用液压油，清洗油路与电磁阀；硅油离合风扇每季度检查渗漏、打滑状态，提前更换衰减老化离合总成。
- 及时清理异物防护叶片：设备作业后及时清理风扇叶片、导风罩表面碎石、絮状物、油污，避免异物撞击损伤叶片、破坏动平衡，杜绝气流紊乱。
- 保障导风系统完整有效：发现导风罩破损、变形、缺失立即修复更换，规整机舱风道，保障风扇对流散热效率，降低运行负荷。
- 规范设备作业工况：避免设备长期超负荷憋机高温运行，减少风扇长期高速满负荷运转，降低离合、马达、传动系统疲劳磨损，延长风扇系统整机使用寿命。
