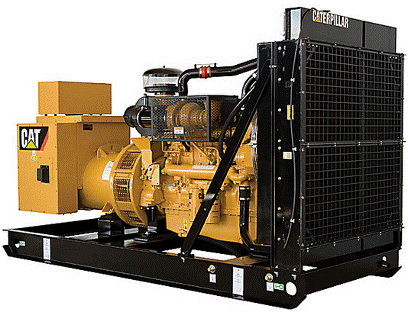

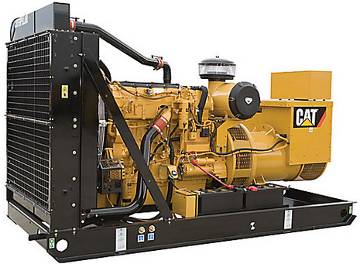

卡特彼勒陆地C15 ACERT TIER 2发电机组

卡特彼勒油气解决方案

卡特彼勒陆地C15 ACERT TIER 2发电机组

概述

生产石油和天然气是一项复杂的任务，需要配备专门为油田设计的设备。 Cat C 系列油田柴油发电机组采用了坚固的设计，能够经受油田中的恶劣条件的考验。 数十年的发动机制造经验以及最新的电子装置能够实现最高的性能、安全的操作、低排放以及简化的操作员界面。全球的 Cat 代理商网络是 Cat 发电机组的坚强后盾，可以随时为您的业务提供技术支持、维修、零件和保修。C15 ACERT 油田柴油发电机组。 在 50 和 60 Hz（1500 和 1800 rpm）时的额定值为 292-455 ekW（365-570 kVA），符合中国国 II 标准、 EPA Tier 2 等效排放标准、欧 II 等效排放标准。

发动机技术规格

最大额定值	455 ekW（570 kVA）
最小额定值	292 ekW（365 kVA）
排放/燃油策略	EPA Tier 2、 EPA Tier 3、欧 II 标准、中国国 II 标准
进气方式	涡轮增压式、空对空后冷式
歧管类型	干式
缸径	137.2 mm
冲程	171.4 mm
排量	15.2 L
发动机控制和保护	ADEM A4
发电机组控制	EMCP 3.1
发电机	SR4B
卡特彼勒陆地发电机组燃油系统	MEUI
频率（转速）	50/60 Hz（1500/1800 rpm）

液体容量

燃油

柴油

尺寸

长度	3518.0 mm
宽度	1524.0 mm
高度	2110.0 mm
重量	4760.0 kg

优势与特性

产品设计

坚固的结构可以经受恶劣的油田条件的考验
出厂时完整无缺并能够投入使用
C 系列发动机经过全球成千上万次的现场验证
重负荷油田底座专门为执行油田中的装载/卸载作业而设计
超大型发电机最适合营地发电应用场合
易于清洁的重负荷卡特彼勒陆地发电机组冷却系统最适合在高温环境下作业，而且功率不会出现损耗

EMCP 3.1 控制面板

EMCP 3.1 提供完善的发电机组控制，包括发动机/发电机监控、计量和保护
分离式低压（AC/DC）接入盒允许从单个点检修附件接头
简化了操作员界面

通过全球 CAT 代理商网络提供的产品支持

- 2200 多家代理商经销店- 经过 Cat 工厂培训的代理商技术人员将为您的 Cat 石油产品提供全面的服务- 全球范围内的零件供应能力、服务和保修- 预防性维护协议可用于故障出现前的维修- S•O•SSM 计划会将您的机油和冷却液样本与 Caterpillar 设立的标准进行比较，以确定：• 发动机内部部件的状况• 是否存在有害的流体• 是否存在燃烧副产品• 特定于现场的换油周期

80 多年的发动机制造经验

Caterpillar 拥有这些制造流程，能够生产出高质量的可靠产品。

优势与特性

标准/选装设备

C15 ACERT TIER 2 标准设备

卡特彼勒陆地发电机组进气系统

重负荷空气滤清器

卡特彼勒陆地发电机组冷却系统

安装在组件上的散热器（50°C）

在底座边缘带有阀门的冷却液排放管

冷却液液位传感器

风扇和传动带护罩

冷却液液位目测表

Cat 长效冷却液

卡特彼勒陆地发电机组柴油排气系统

干式排气歧管

法兰面出气口

用分段套箍连接的不锈钢伸缩接头

卡特彼勒陆地发电机组燃油系统

带集成式油水分离器的燃油粗滤清器

燃油细滤清器

燃油注油泵

燃油软管

发电机

SR4B 无刷单轴承自励磁

H 级绝缘

随机串绕

IP23 防护

CDVR 3 相感应，带有可选的电压/频率

3 个感应 CT 和一个电压降 CT

海岸防护

发电机附件

右侧加长的电缆接入盒

控制装置

ADEM A4 ECU

EMCP 3 控制面板

卡特彼勒陆地发电机组润滑系统

深槽（60 L）— 500 小时换油周期

高效机油滤清器

机油排放阀

烟雾处理系统

齿轮式润滑油泵

安装系统

钢底架（滑动）

线性隔振 — 地震区 4

起动/卡特彼勒陆地发电机组充电系统

24 V 起动马达

45 A 充电交流发电机

蓄电池架

常规

喷漆 — Caterpillar Yellow（不包括导轨和散热器）（黑色光泽）

卡特彼勒陆地发电机组飞轮和飞轮外壳 — SAE 编号 1

带皮带轮的减振器

发动机吊耳

C15 ACERT TIER 2 选装设备

卡特彼勒陆地发电机组进气系统

预滤清器

卡特彼勒陆地发电机组柴油排气系统

消音器

歧管和涡轮增压器护罩

弯管

发电机

永久励磁

超大型优质电动机

可以与永久励磁发电机配合使用的防凝空间加热器

顶部和底部电缆入口

起动/卡特彼勒陆地发电机组充电系统

带切断阀的水套水加热器

蓄电池断路开关

带重负荷蓄电池的蓄电池架

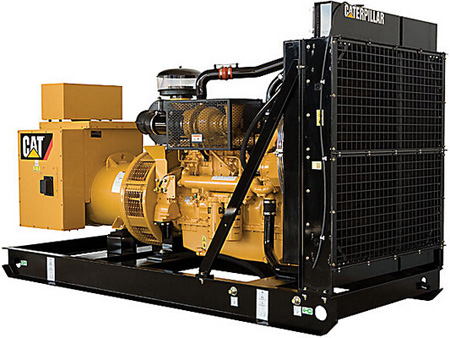

卡特彼勒陆地C15 ACERT TIER 4I发电机组

规格

概述

生产石油和天然气是一项复杂的任务，需要配备专门为油田设计的设备。 Cat C 系列油田柴油发电机组采用了坚固的设计，能够经受油田中的恶劣条件的考验。 数十年的发动机制造经验以及最新的电子装置能够实现最高的性能、安全的操作、低排放以及简化的操作员界面。全球的 Cat 代理商网络是 Cat 发电机组的坚强后盾，可以随时为您的业务提供技术支持、维修、零件和保修。C15 ACERT 油田柴油发电机组。 在 60 Hz（1800 rpm）时的额定值为 450 ekW（562 kVA），符合 EPA Tier 4 Interim 排放标准。

发动机技术规格

最大额定值	450 ekW（562 kVA）
最小额定值	450 ekW（562 kVA）
排放/燃油策略	EPA Tier 4 Interim
进气方式	涡轮增压后冷式
歧管类型	干式
缸径	137.2 mm
冲程	171.4 mm
排量	15.2 L
发动机控制和保护	ADEM A4
发电机组控制	EMCP 4.2
发电机	SR4B
卡特彼勒陆地发电机组燃油系统	MEUI
频率（转速）	60 Hz（1800 rpm）

液体容量

燃油

柴油

尺寸

长度	3505.0 mm
宽度	1524.0 mm
高度	2108.0 mm
重量	4726.0 kg

规格

优势与特性

低排放

- 符合 EPA Tier 4 Interim 排放标准
- 借助 Caterpillar 氮氧化物减少系统（NRS），无需使用后处理系统即可减少排放

产品设计

坚固的结构可以经受恶劣的油田条件的考验
出厂时完整无缺并能够投入使用
C 系列发动机经过全球成千上万次的现场验证
重负荷油田底座专门为执行油田中的装载/卸载作业而设计
超大型发电机最适合营地发电应用场合
易于清洁的重负荷卡特彼勒陆地发电机组冷却系统最适合在高温环境下作业，而且功率不会出现损耗

高级数字发动机管理

ADEM A4 卡特彼勒陆地发电机组控制系统提供了集成的发动机控制、监控和保护功能。
ADEM A4 的改进方面包括：
- 用户界面
- 显示系统
- 停机控制装置
- 系统诊断程序

EMCP 4.2 控制面板

- 集成的卡特彼勒陆地发电机组控制系统和通信网关
- EMCP 4.2 是标准配置，提供基本的发动机/发电机监控、计量和保护，开放的协议允许进行简单的集成
- 具有更高级的选项，包括功率计量、Modbus 能力以及可编程离散输出

通过全球 CAT 代理商网络提供的产品支持

- 2200 多家代理商经销店- 经过 Cat 工厂培训的代理商技术人员将为您的 Cat 石油产品提供全面的服务- 全球范围内的零件供应能力、服务和保修- 预防性维护协议可用于故障出现前的维修- S•O•SSM 计划会将您的机油和冷却液样本与 Caterpillar 设立的标准进行比较，以确定：• 发动机内部部件的状况• 是否存在有害的流体• 是否存在燃烧副产品• 特定于现场的换油周期

80 多年的发动机制造经验

Caterpillar 拥有这些制造流程，能够生产出高质量的可靠产品。

规格

优势与特性

标准/选装设备

C15 ACERT TIER 4I 标准设备

卡特彼勒陆地发电机组进气系统

重负荷双滤芯空气滤清器

保养指示器

卡特彼勒陆地发电机组冷却系统

安装在组件上的散热器（50°C）

并排式滤芯

在底座边缘带有阀门的冷却液排放管

冷却液液位目测表

风扇和传动带护罩

Cat 长效冷却液

顶部和底部金属箱

卡特彼勒陆地发电机组柴油排气系统

干式排气歧管

卡特彼勒陆地发电机组燃油系统

燃油粗滤器

燃油细滤器

燃油注油泵

输油泵

发电机

SR4B 无刷单轴承自励磁

H 级绝缘

随机串绕

IP23 防护

Cat DVR

海岸防护

控制装置

ADEM A4 ECU

EMCP 4.2 控制面板

紧急停机按钮

卡特彼勒陆地发电机组润滑系统

机油冷却器

高效机油滤清器

机油排放阀

烟雾处理系统

齿轮式润滑油泵

安装系统

用于油田的重负荷焊接钢底座（滑动）

防振安装

专为提高耐用性而设计的焊接底座（C 形通道设计）

起动/卡特彼勒陆地发电机组充电系统

24 V 起动马达

45 A 充电交流发电机

常规

喷漆 — Caterpillar Yellow（不包括导轨和散热器）（黑色光泽）

卡特彼勒陆地发电机组飞轮和飞轮外壳 — SAE 编号 1

发动机吊耳

C15 ACERT TIER 4I 选装设备

卡特彼勒陆地发电机组柴油排气系统

火花熄灭消音器（25 dBA 和 35 dBA）

歧管和涡轮增压器护罩

扩张器

发电机

永久励磁

800 A 断路器

空间加热器控制装置

起动/卡特彼勒陆地发电机组充电系统

带切断阀的水套水加热器

蓄电池断路开关

带重负荷蓄电池的蓄电池架

卡特彼勒陆地发电机组保护系统

空气关断装置 — 闸刀型
