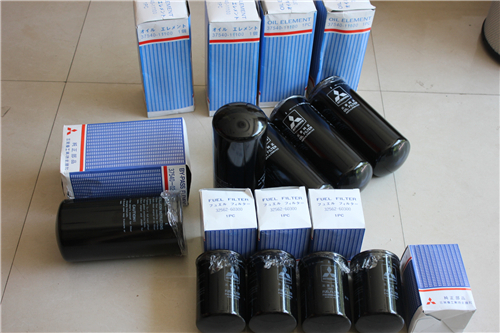

三菱S6R2-PTA柴油发动机保养件清单

三菱S6R2-PTA柴油发动机保养件清单

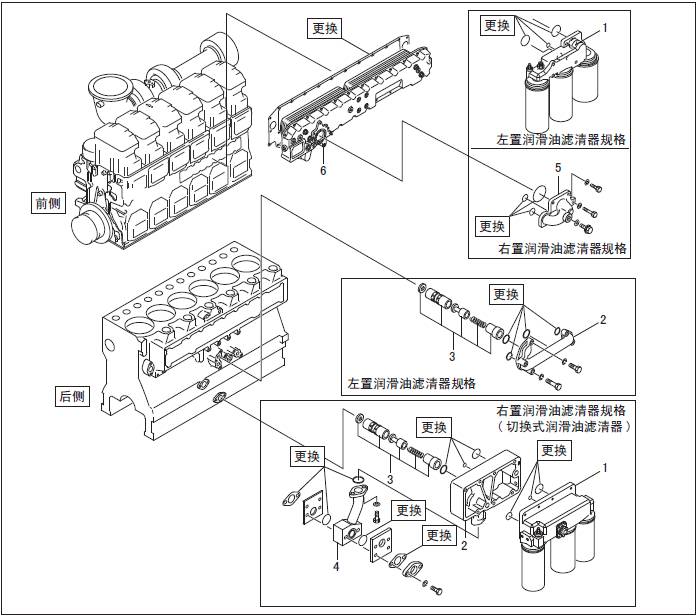

三菱S6R发动机润滑油系统的拆卸，检测(1)

拆卸顺序

1 润滑油管

2 润滑油管

3 润滑油管

4 润滑油管

5 注油口

6 呼吸器

7 呼吸器芯

1.2 润滑油系统的拆卸，检测(2)

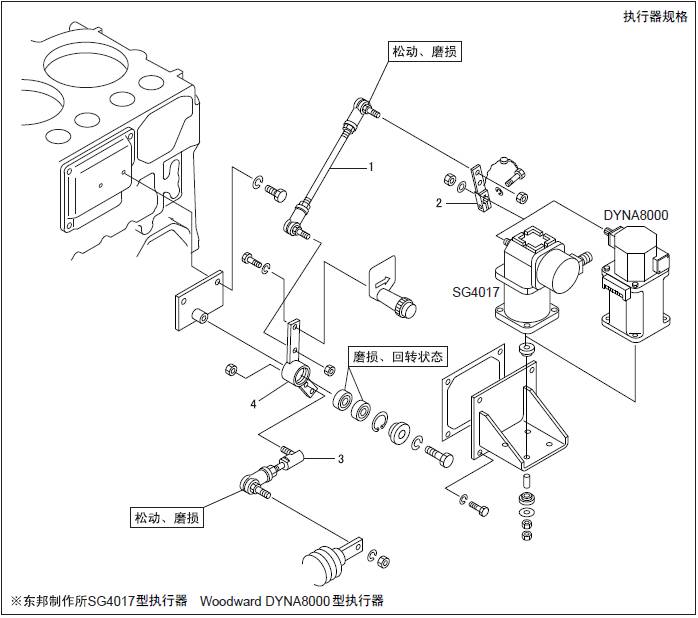

三菱S6R发动机燃油控制连杆的拆卸，检测

拆卸顺序

1三菱S6R发动机连杆

2 调速器柄

3 连杆

4 停止柄

5 杆

三菱S6R发动机燃油控制连杆的拆卸，检测

拆卸顺序

1 连杆

2 调速器柄

3 连杆

4 停止柄

三菱S6R发动机燃油控制连杆的拆卸，检测

拆卸顺序

1 连杆

2 调速器柄

3 连杆

4 停止柄

5 杆

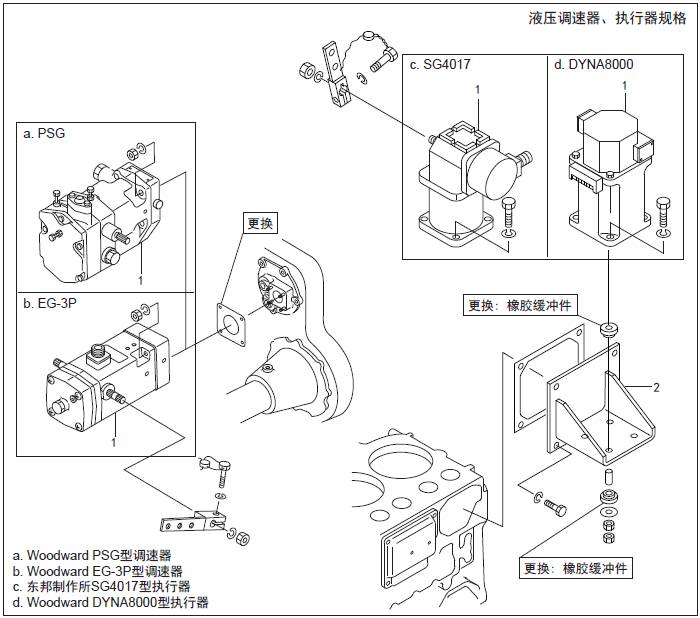

1.5 调速器、执行器的拆卸，检修

三菱S6R发动机调速器、执行器 的拆卸，检修

拆卸顺序

1 调速器、执行

2 座

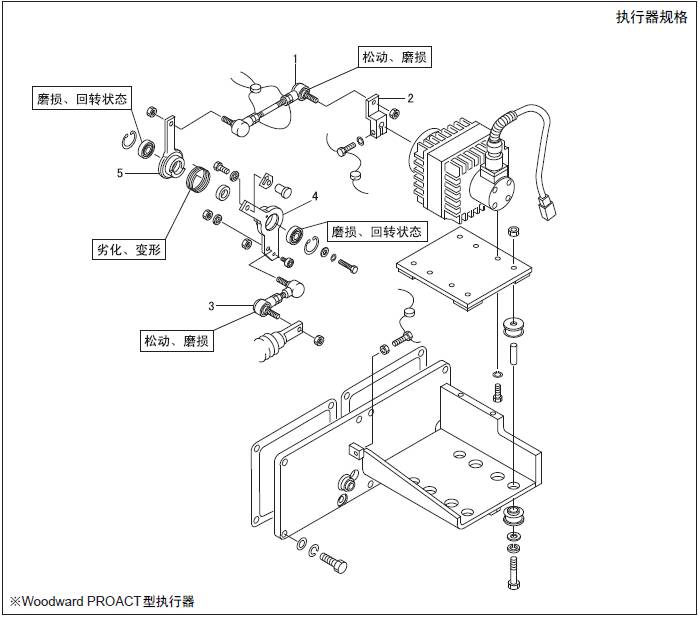

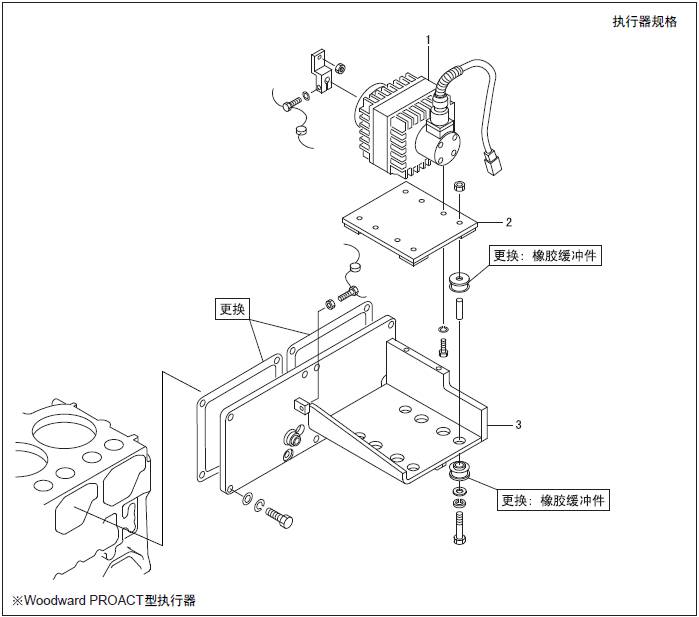

三菱S6R发动机执行器 的拆卸，检修

拆卸顺序

1 三菱S6R发动机执行器

2 板

3三菱S6R发动机执行器座架

1.6 三菱S6R发动机燃油喷油泵的拆卸，检测
