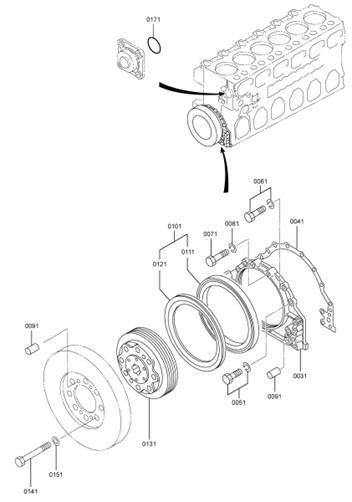

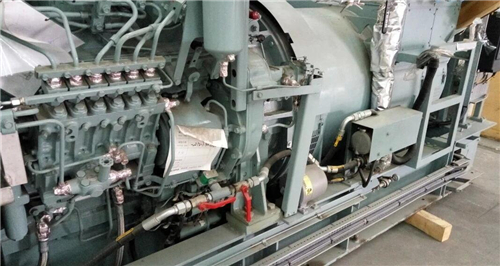

三菱S6R-PTA柴油发动机前副机驱动

三菱S6R-PTA柴油发动机前副机驱动

喷油器的喷雾状态检测

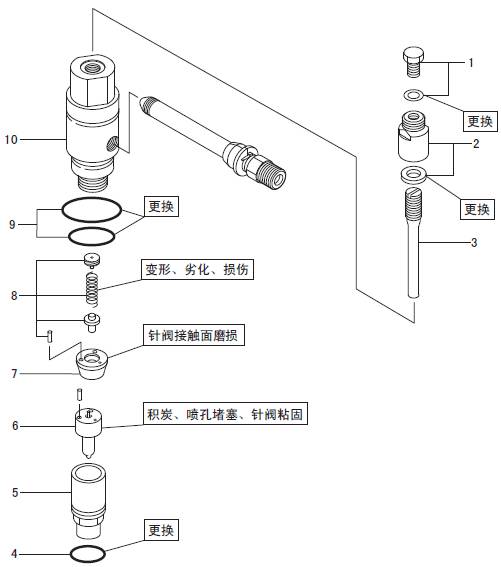

三菱S6R发动机燃油喷油器的解体，检修

解体顺序

1 定位螺钉，密封垫圈

2 盖螺帽，密封垫圈

3 调节螺钉

4 Ｏ形圈

5 管套螺帽

6 三菱S6R发动机喷油嘴

7 隔套

8 顶杆，喷油器弹簧，弹簧座

9 Ｏ形圈

10 喷油器本体

注: 三菱S6R发动机喷油嘴、隔套、喷油器弹簧成套一起更换。

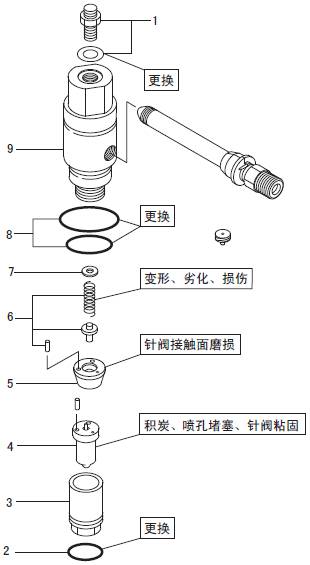

三菱S6R发动机燃油喷油器的解体，检修

解体顺序

1 短路堵塞

2 Ｏ形圈

3 管套螺帽

4 喷油嘴

5 隔套

6 顶杆、喷油器弹簧

7 垫圈

8 Ｏ形圈

9 喷油器本体

注: 三菱S6R发动机喷油嘴、隔套、喷油器弹簧成套一起更换。

2.3 三菱S6R发动机燃油喷油器的检测，调整

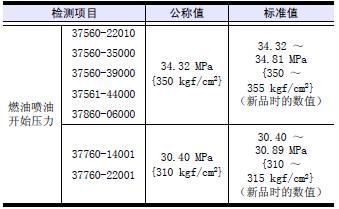

2.3.1 三菱S6R发动机燃油喷油开始压力的检测，调整( 螺钉调节式规格)

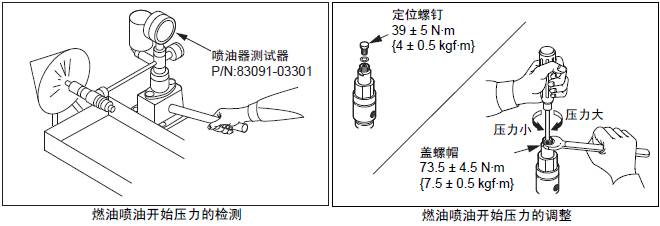

(1) 将喷油器安装在喷油器测试器上。

(2) 以大约每秒１次的速度向下压手柄，检测喷油的开始压力。不在标准值范围以内时进行调整。

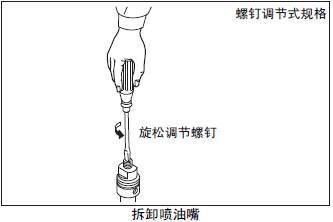

(3) 三菱S6R发动机调整喷油压力时，先拆除喷油器的定位螺钉，旋松盖螺帽，用螺丝刀旋转调节螺钉。

(4) 调整结束后， 按照规定的扭矩紧固盖螺帽和定位螺钉。

(5) 旋紧定位螺钉后，再次检测喷油开始压力是否在标准值范围内。

( 垫片调节式规格)

(1) 将三菱S6R发动机喷油器安装在喷油器试验台上。

(2) 以大约每秒１次的速度向下压手柄，检测喷油的开始压力。不在标准值范围以内时进行调整。

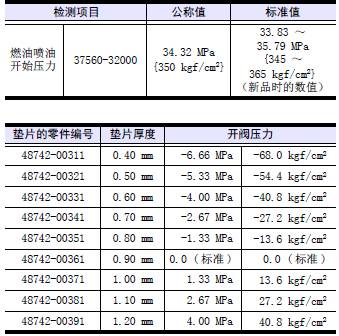

(3) 喷油开始压力通过增减垫片调整。垫片分0.40 ～1.20 mm 的9 种。参照下表进行调整。

(4) 调整后按照规定扭矩186.5±9.5 N·m{19±1kgf·m} 旋紧管套螺帽。

(5) 管套螺帽按照规定扭矩旋紧后，再次检测喷油开始压力是否正常。

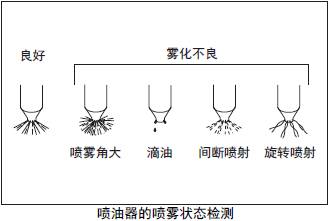

2.3.2 三菱S6R发动机喷油器的喷雾状态检测

在喷油器试验台上调整压力的同时，检查喷孔堵塞、喷雾状态以及喷孔内有无漏油现象等。喷雾不良时，清洗或更换喷油嘴。雾化检测项目如下。笔直喷射。无大颗粒，微细喷雾。喷射后，喷孔无残余油滴。

2.3.3 三菱S6R发动机喷油嘴的清洗和更换

(a) 不要碰击喷油嘴的端部。

(b) 三菱S6R发动机针阀和阀体是超精密加工的偶件要注意保管，安装时绝对不能改变组合。

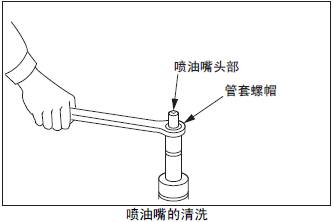

(1) 拆卸管套螺帽。

(2) 拆卸喷油嘴。

(3) 三菱S6R发动机清洗喷油嘴的针阀和阀体。

使用清洁的清洗油，清洗后在清洁的柴油中将针阀和阀体组装。

(4) 喷油嘴的管套螺帽要按照规定的扭矩紧固。

(5) 三菱S6R发动机调整和清洗后喷雾状态不能好转的话，要更换新的喷油嘴。新的喷油嘴涂有防锈剂，最初一定要用清洗油清洗，然后用柴油再次清洗后才能组装。

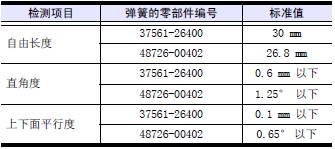

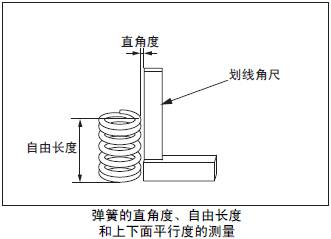

2.3.4 弹簧的直角度、自由长度、

和上下面平行度的测量测量喷油嘴弹簧的直角度、自由长度和上下面平行度。

注: 更换三菱S6R发动机喷油嘴时，同时更换隔套和喷油器弹簧。
