Svenska 三菱S6R-PTA柴油发动机喷油泵(大修包)
三菱S6R-PTA柴油发动机喷油泵(大修包)
详细描述

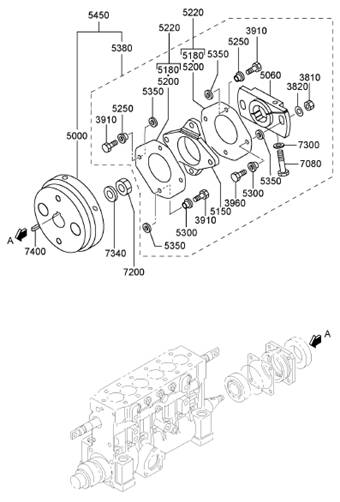

三菱S6R-PTA柴油发动机喷油泵(大修包)
参考号 | 零件编号 | 零件名称和描述 | 数量 |
3810 | 48250-05700 | 凸缘螺母 | 2 |
3820 | 48250-05602 | 三菱S6R 联轴器三菱S6R 垫圈 | 2 |
3910 | 48250-05800 | 短三菱S6R 螺栓 | 6 |
3960 | 48250-05300 | 长三菱S6R 螺栓 | 2 |
5000 | 48250-06100 | 飞轮 | 1 |
5060 | 48208-11203 | 夹箍 | 1 |
5150 | 48250-06602 | 三菱S6R 联轴器十字头 | 1 |
5180 | 48208-01401 | 三菱S6R 联轴器叠层板T1.0 | 4 |
5200 | 48208-10401 | 三菱S6R 联轴器叠层板 | 12 |
5220 | * | 叠层板组件 | 2 |
5250 | 48208-50500 | 长轴衬 | 4 |
5300 | 48208-50600 | 短轴衬 | 4 |
5350 | 48208-30701 | 三菱S6R 联轴器三菱S6R 垫圈 | 8 |
5380 | 48208-12024 | 三菱S6R 联轴器组件 | 1 |
5450 | 48208-21024 | 夹箍 | 1 |
7080 | F1035-14085 | 三菱S6R 螺栓 | 1 |
7200 | F2325-24000 | 锁紧螺母 | 1 |
7300 | 48A17-08100 | 三菱S6R 联轴器三菱S6R 垫圈 | 1 |
7340 | 32507-01400 | 三菱S6R 垫圈 | 1 |
7400 | F2870-07025 | 半圆键 | 1 |

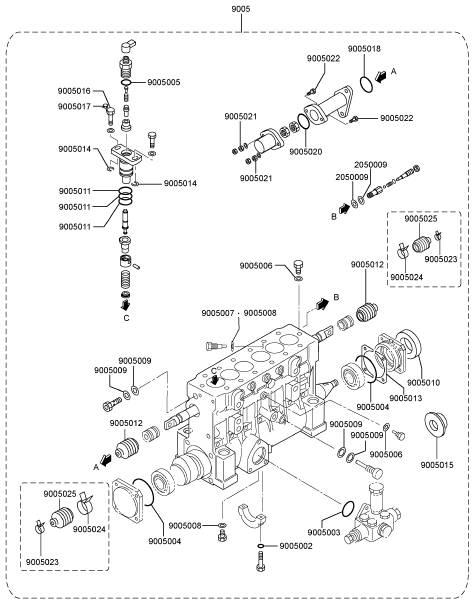

三菱S6R-PTA柴油发动机喷油泵(大修包)
9005 48202 | 59901 维修三菱S6R 垫片套件 1 |
9005001 F3019 | 02531 油封不表示 1 |
9005002 05507 | 10080 三菱S6R O型圈 2 |
9005003 05507 | 20350 三菱S6R O型圈 1 |
9005004 05507 | 20800 三菱S6R O型圈 2 |
9005005 05507 | 20250 三菱S6R O型圈 6 |
9005006 05946 | 00801 密封三菱S6R 垫圈 3 |
9005007 05946 | 01001 密封三菱S6R 垫圈 M10用 12 |
9005008 05946 | 01201 密封三菱S6R 垫圈 M12用 13 |
9005009 05946 | 01401 密封三菱S6R 垫圈 6 |
9005010 48202 | 07100 油封 1 |
9005011 48202 | 12400 三菱S6R O型圈 18 |
9005012 48202 | 13500 波纹管 2 |
9005013 48202 | 14100 调整三菱S6R 垫片,壳体厚度0.50 4 |
48202 | 14200 调整三菱S6R 垫片,壳体T |
48202 | 14300 调整三菱S6R 垫片,壳体厚度0.15 1 |
48202 | 14400 调整三菱S6R 垫片,壳体厚度0.30 2 |
9005014 48270 | 05600 调整三菱S6R 垫片,筒体厚度0.65 2 |
48270 | 05700 调整三菱S6R 垫片,筒体厚度0.70 4 |
48270 | 05800 调整三菱S6R 垫片,筒体厚度0.75 6 |
48270 | 05900 调整三菱S6R 垫片,筒体厚度0.80 8 |
48270 | 06100 调整三菱S6R 垫片,筒体厚度0.85 10 |
48270 | 06200 调整三菱S6R 垫片,筒体厚度0.90 12 |
48270 | 06300 调整三菱S6R 垫片,筒体厚度0.95 12 |
48270 | 06400 调整三菱S6R 垫片,筒体厚度1.00 12 |
48270 | 06500 调整三菱S6R 垫片,筒体厚度1.05 10 |
48270 | 06600 调整三菱S6R 垫片,筒体厚度1.10 8 |
48270 | 06700 调整三菱S6R 垫片,筒体厚度1.15 6 |
48270 | 06800 调整三菱S6R 垫片,筒体厚度1.20 4 |
48270 | 06900 调整三菱S6R 垫片,筒体厚度1.25 2 |
9005015 48202 | 09200 套筒备用零件 1 |
9005016 48202 | 05800 封印铁丝 1 |
9005017 48202 | 07700 铅封 1 |
9005018 05507 | 10360 三菱S6R O型圈 1 |
9005019 05946 | 02701 密封三菱S6R 垫圈不表示 1 |
9005020 05507 | 10390 三菱S6R O型圈 1 |
9005021 37564 | 05200 螺母(防改动) 2 |
9005022 F1035 | 08045 三菱S6R 螺栓 2 |
9005023 48202 | 08200 波纹管夹 2 |
9005024 48202 | 08300 波纹管夹 2 |
9005025 48202 | 23500 波纹管 2 |

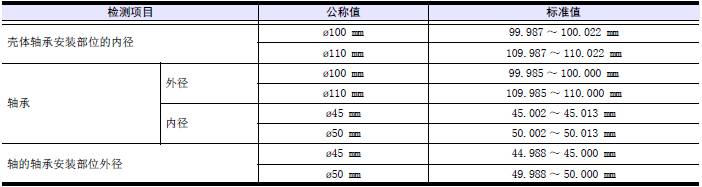

检测轴和驱动器壳体的轴承安装部位，严重磨损时更换新品。
2.15 轴承、磨擦橡胶片、垫圈的检测检测轴承、磨擦橡胶片和垫圈，发现异常时更换新品。
2.16 油封三菱S6R发动机轴套的检测
因油封轴套的漏油引起击痕、损伤、磨损、松驰等时，更换油封轴套。
2.17 更换三菱S6R发动机油封轴套
2.17.1拆卸油封轴套
在轴套的端面3 处用锤垂直打击钢凿，减小轴套的张紧力将其拆出。用此方法不能拆卸时，将钢凿沿轴向放置，轻击轴套使其伸长失去紧固力后拆出。

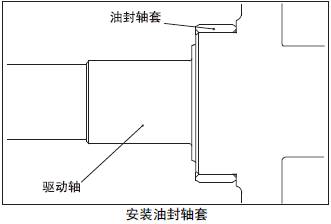

2.17.2安装三菱S6R发动机油封轴套
用加热器等预热油封轴套至180 ～ 200 ℃。将油封轴套插入驱动轴内。
2.18 风扇驱动器的组装
风扇驱动器的组装

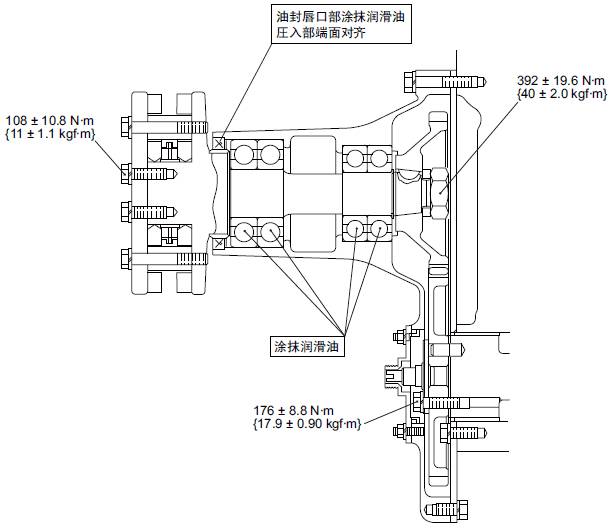

2.18.1风扇驱动器壳体的组装

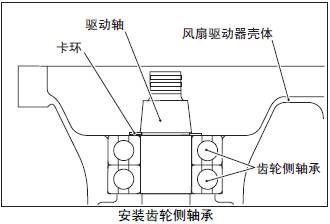

(1) 使用轴承安装器，将轴承压入驱动轴。

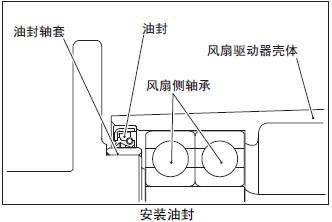

(2) 使用安装器，将油封装入风扇驱动器壳体。
(3) 在油封的唇口均匀涂抹润滑油。
(4) 将驱动轴装入风扇驱动器壳体。

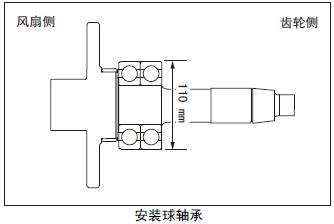

(5) 使用轴承安装器，将轴承压入驱动轴。
(6) 安装卡环。
(7) 在驱动轴的齿轮侧安装键。

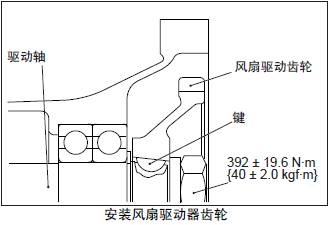

(8) 风扇驱动齿轮和驱动轴的键对准后安装，按照规定的扭矩紧固螺帽。
2.18.2三菱S6R发动机风扇的组装
在组装作业的最后阶段，安装风扇。
(1) 将磨擦橡胶片装入驱动轴。
(2) 将磨擦橡胶片装入驱动轴。
(3) 将风扇装在轴承上。
注: 安装时，注意风扇的安装方向（风向∶鼓风）不要装错。
(4) 将垫圈装入风扇。
(5) 将隔套插入垫圈和磨擦橡胶片之间。
(6) 将磨擦橡胶片安装在风扇毂上。
(7) 将风扇板安装在风扇毂上，按照规定的扭矩紧固螺栓。
3. 三菱S6R发动机冷却系统的安装
组装时的顺序和解体时相反。( 参照解体图)
冷却水通路要充分清洗，并使其干燥。
3.1 安装水管（三菱S6R发动机空气冷却器）
三菱S6R发动机空气冷却器进出口接头和水管间的垫片两面涂抹硅系密封剂。

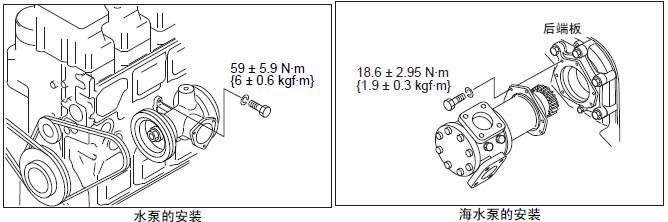

3.2 安装水泵、海水泵
按照规定的扭矩紧固安装螺帽。
