1. 空气起动系统的拆卸，检测...............................................12-3

1.1 三菱S6R柴油发动机电磁阀的拆卸，检测..............................................................12-3

1.2 空气管、三菱S6R柴油发动机起动阀、三菱S6R柴油发动机分配阀的拆卸，检测..............................................12-4

1.3 空气起动马达的拆卸，检测................................................. .........12-5

2. 空气起动器 系统的解体，检修，组装.......................................12-6

2.1 三菱S6R柴油发动机电磁阀的分解，检修..............................................................12-6

2.2 三菱S6R柴油发动机电磁阀的组装....................................................................12-7

2.3 三菱S6R柴油发动机起动阀的解体，检测..............................................................12-8

2.4 检查三菱S6R柴油发动机起动阀......................................................................12-9

2.5 三菱S6R柴油发动机起动阀的组装...................................................................12-10

2.6 三菱S6R柴油发动机分配阀的解体，检测.............................................................12-11

2.7 三菱S6R柴油发动机分配阀的检测...................................................................12-12

2.8 三菱S6R柴油发动机分配阀的组装...................................................................12-13

3. 空气起动系统的安装....................................................12-13

1. 空气起动系统的拆卸，检测

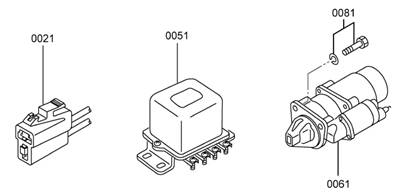

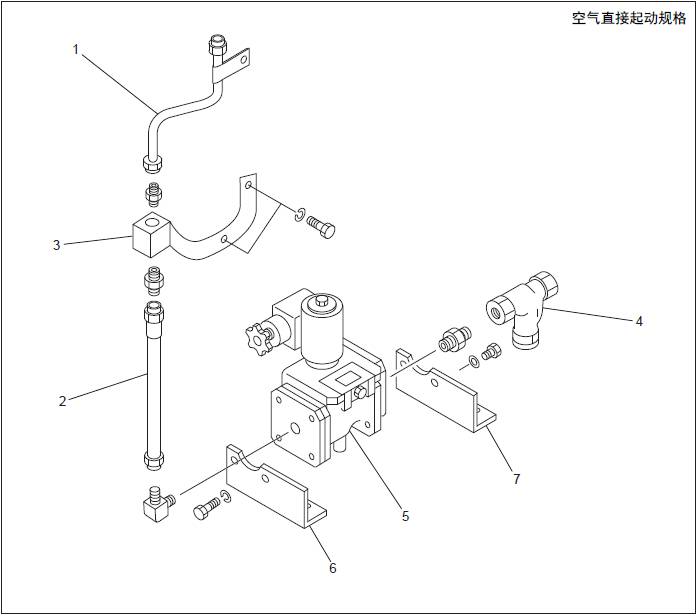

1.1 三菱S6R柴油发动机电磁阀的拆卸，检测

三菱S6R柴油发动机电磁阀的拆卸，检测

拆卸顺序

1 空气管

2 挠性管

3 支架

4 三菱S6R柴油发动机空气滤器

5 三菱S6R柴油发动机电磁阀

6 支架

7 支架

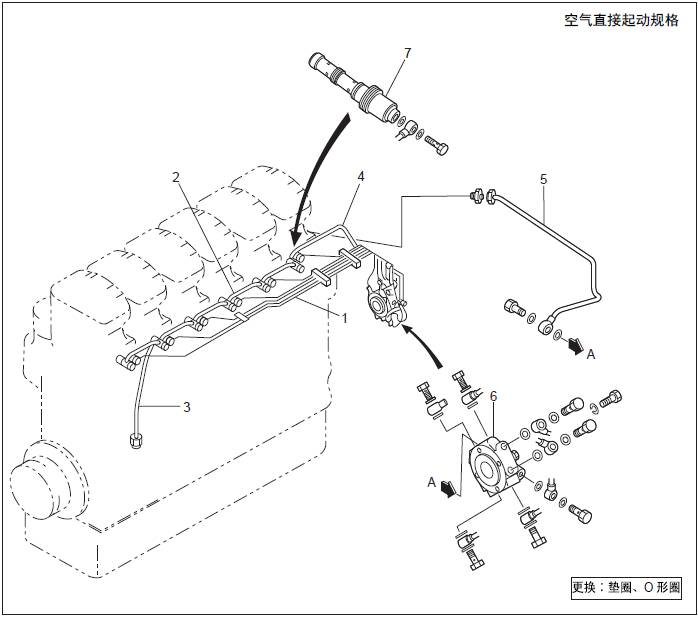

1.2 空气管、三菱S6R柴油发动机起动阀、三菱S6R柴油发动机分配阀的拆卸，检测

空气管、三菱S6R柴油发动机起动阀、三菱S6R柴油发动机分配阀的拆卸

拆卸顺序

1 No.1 ～ 6 导向空气管

2 主空气管

3 主空气管

4 主空气管

5 润滑油管

6 三菱S6R柴油发动机分配阀

7 三菱S6R柴油发动机起动阀

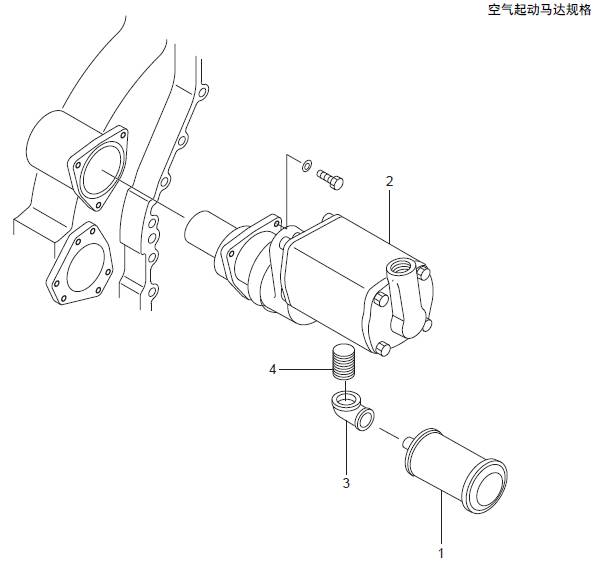

1.3 空气起动马达的拆卸，检测

空气起动马达的拆卸，检测

拆卸顺序

1 自动消音器

2 空气马达（质量：约30kg）

3 弯头

4 筒形螺纹接套

2. 空气起动器系统的解体，检修，组装

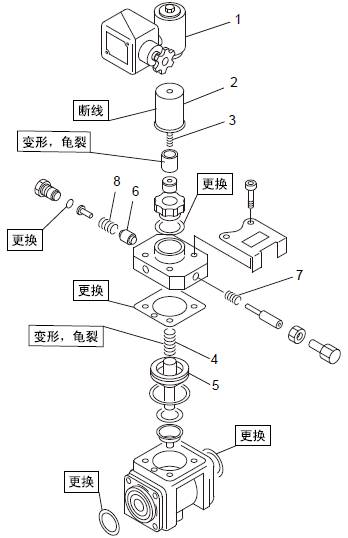

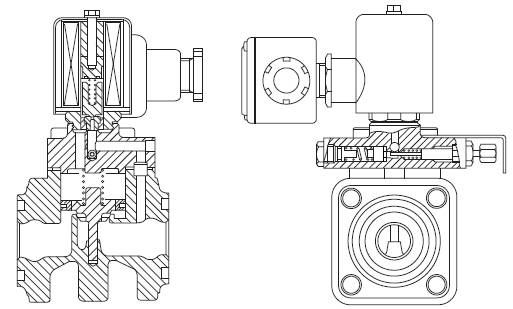

2.1 三菱S6R柴油发动机电磁阀的分解，检修

三菱S6R柴油发动机电磁阀的分解，检修

拆卸顺序

1 三菱S6R柴油发动机电磁阀

2 绕组

3 柱塞弹簧

4 三菱S6R柴油发动机活塞弹簧

5 三菱S6R柴油发动机活塞组件

6 气阀

7 回程弹簧

8 气阀弹簧

2.2 三菱S6R柴油发动机电磁阀的组装

三菱S6R柴油发动机电磁阀的组装
