三菱S6R发动机运转中的检测

 三菱S6R发动机运转中的检测

在磨和运转时要注意以下事项，确认无异常现象。

油圧、油温

冷却水温、水容量

漏油、漏水、漏气，特别是增压器润滑油油管安装部位

的漏油

音、振动

进气压力、进气温度

排气颜色、臭味

排气温度

左右气缸不一致

油雾气体( 量、色)

转速变动

回转部分的端面跳动、径向跳动

仪表、报警的显示和动作

2.3.3 磨合运转后的检测，调整

三菱S6R发动机气门间隙

燃油喷油正时

紧固外周的螺栓、螺帽

三菱S6R发动机皮带的张紧力

漏油等异常的调查和修理

3. 三菱S6R发动机的试验和调整

(a) 三菱S6R发动机的试验、调整和封印，仅允许在我公司指定的维修工厂内实施。

在我公司指定的维修工厂以外实施封印时，应向我公司指定的维修工厂提出试验、调整和封印作业的合同检验的委托申请。

(b) 发动机的性能检测和调整，应在发动机进行充分暖机运转，在水温和油温稳定后实施。

在磨合运转结束，可进行正常运转以后，实施发动机的性能、机能的检测和调整。

务必记录试验结果，和本机器的出厂时的数据相比较。

3.1 发动机的一般性能试验燃油消耗率、各部分温度、各部分压力、排气浓度

3.2 排气性能试验排气分析

3.3 调速器性能试验

无负载最低转速( 低空转) 的设定

无负载最高转速( 高空转) 的设定负载投入、断油停机试验调速器变动率、颤振、转速变动的确认其他，调速器控制器设定条件的确认

3.4 三菱S6R发动机报警动作、紧急停止试验油压降低、水温上升、过速度

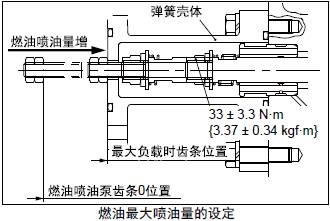

3.5 三菱S6R发动机燃油最大喷油量的设定

(1) 燃油喷油泵齿条前端(前侧)的齿条设定端帽拆卸的状态，施加额定（最大）负载。

(2) 在齿条前端的双螺帽和弹簧罩壳的端面相接触的位置处旋紧螺帽。

3.6 封印

所有的性能检验和调整结束后，发动机停止，对调速器执行器和喷油泵齿条之间规定部分实施封印。

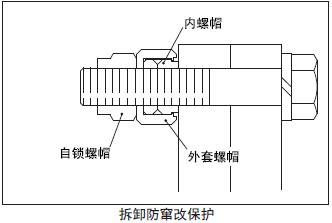

3.6.1 拆卸防窜改保护

防窜改保护螺帽有２重构造，不能够简单的旋转拆除。拆除时，必须切断破坏筒形外螺帽，然后才能拆卸内螺帽。

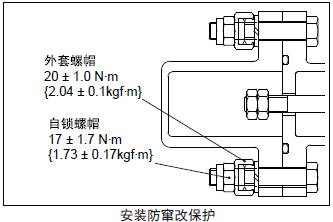

3.6.2 安装防窜改保护

按照规定扭矩旋紧防窜改保护螺帽，确认切断内螺帽。

发动机检测记录表　(SR系列)

No.1 检测三菱S6R发动机气缸套内径

No.2 检测三菱S6R发动机气缸套凸肩的突出量

No.3 检测三菱S6R发动机气门导管的内径及阀杆的外径

No.4 检测三菱S6R发动机气缸头的三菱S6R发动机气门下沉量、阀座宽以及三菱S6R发动机气门加工余量

No.5 检测三菱S6R发动机气缸头下表面的变形量

No.6 检测三菱S6R发动机连杆衬套内径和连杆大端轴承孔的内径

No.7 检测三菱S6R发动机摇臂轴衬的内径和摇臂轴外径

No.8 检测三菱S6R发动机活塞销孔的内径和活塞销的外径

No.9 检测三菱S6R发动机气门的间隙

No.10 检测三菱S6R发动机燃油喷油器的喷油压力

No.11 检测三菱S6R发动机凸轮轴的轴衬内径和凸轮轴的轴颈外径(右侧)

No.12 检测三菱S6R发动机凸轮轴的轴衬内径和凸轮轴的轴颈外径(左侧)

No.13 检测三菱S6R发动机曲轴的轴向间隙
