三菱S6R柴油发动机燃油喷油正时

检测三菱S6R柴油发动机燃油喷油正时

检测三菱S6R柴油发动机燃油喷油正时，掌握现在的状况。

检测要领参考「发动机本体的组装」的「喷油正时的确认和调整」项。

检测三菱S6R柴油发动机燃油喷油正时

1.5 拆卸三菱S6R柴油发动机摇臂轴总成

(1) 旋松摇臂的调节螺钉。

(2) 将三菱S6R柴油发动机摇臂轴总成从摇臂箱体上拆卸。

注: 将拆卸的三菱S6R柴油发动机摇臂轴总成和螺栓一起保存。

(3) 取出顶杆。

拆卸三菱S6R柴油发动机摇臂轴总成

(4) 分解三菱S6R柴油发动机摇臂轴总成。

注: 摇臂衬套无异常或内径没有超过极限值时，不需拆卸。

分解三菱S6R柴油发动机摇臂轴总成

1.6 测量阀桥下面和三菱S6R柴油发动机气阀门转动端盖上面的间隙

检测阀桥下面和三菱S6R柴油发动机气阀门转动端盖上面的间隙，掌握现在的状况。

检测要领参考「发动机本体的组装」的「阀桥下面和三菱S6R柴油发动机气阀门转动端盖上面的间隙检测」项。

检测阀桥下面和三菱S6R柴油发动机气阀门转动端盖上面的间隙

1.7 拆卸阀桥

拆卸阀桥和桥帽。

注: 注意避免桥帽落入三菱S6R柴油发动机气缸头内。

拆卸阀桥

1.8 拆卸摇臂箱体

(1) 拆卸冷却水出口接头的卡环。

(2) 将冷却水出口接头向卡环槽侧移动，使和相邻的摇臂箱体分离。

(3) 将摇臂箱体从三菱S6R柴油发动机气缸头上拆卸。

拆卸摇臂箱体

1.9 拆卸三菱S6R柴油发动机气缸头总成

(1) 拆下三菱S6R柴油发动机气缸头螺栓。

(2) 使用吊具将三菱S6R柴油发动机气缸头吊起拆下。

注: 三菱S6R柴油发动机气缸头由定位销定位，因此要相对装配面垂直拆出。

(3) 拆下三菱S6R柴油发动机气缸头垫片。

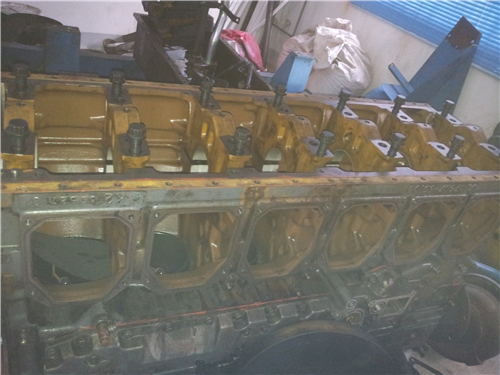

拆卸三菱S6R柴油发动机气缸头总成

1.10 检测三菱S6R柴油发动机气阀门下沉量

检测三菱S6R柴油发动机气阀门下沉量，掌握现在的状况。

检测要领参考「发动机本体的组装」的「检测三菱S6R柴油发动机气阀门下沉量」项。
