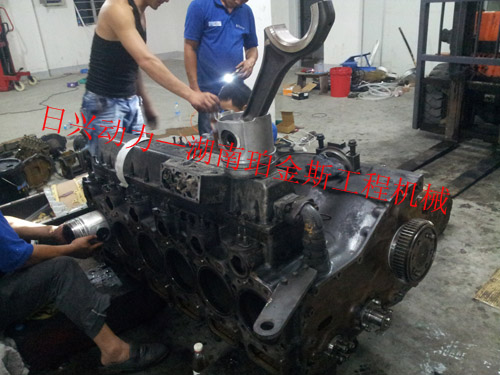

修整三菱S6R柴油发动机曲轴箱的凹槽部分

修整三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱的凹槽部分

5.5 测量三菱S6R柴油发动机曲轴的曲柄销和三菱S6R柴油发动机曲轴颈的外径

(1) 测量三菱S6R柴油发动机曲轴的曲柄销和三菱S6R柴油发动机曲轴颈的外径。超过极限值时，使用减小尺寸的轴瓦，按照和减小尺寸轴瓦的规格研磨三菱S6R柴油发动机曲轴。

使用-1.00 mm 规格的减小尺寸主轴瓦仍然超出极限值时，更换新的三菱S6R柴油发动机曲轴。

(2) 根据外径测量值判断不圆度和不圆柱度。

测量曲柄销外径

5.5.1 研磨三菱S6R柴油发动机曲轴的曲柄销和三菱S6R柴油发动机曲轴颈

使用减小尺寸的轴瓦，按照和减小尺寸轴瓦对应的标准值研磨三菱S6R柴油发动机曲轴。

注意研磨时不要改变轴颈端部倒角的半径和轴颈宽度。对于表面硬度明显降低的三菱S6R柴油发动机曲轴，要再进行热处理并进行磁性探伤检查。

研磨加工后，测量曲柄销轴颈宽度和最后端三菱S6R柴油发动机曲轴颈的轴颈宽度。
