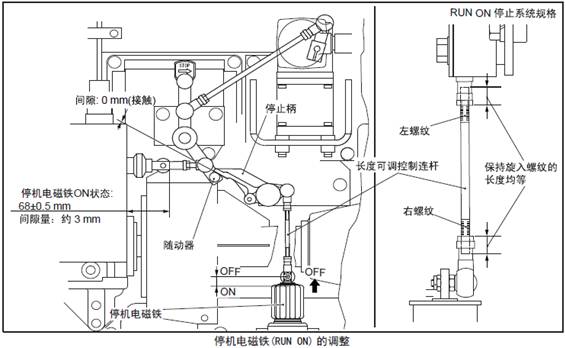

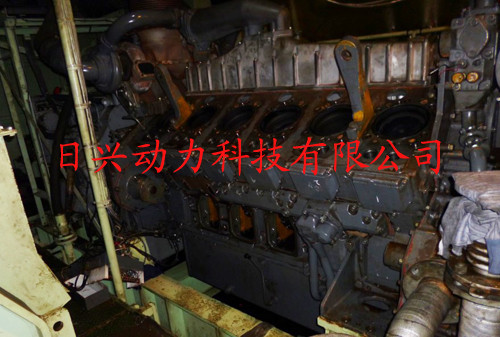

3.3.1 停机电磁铁(RUN ON) 的调整

(1) 使停机电磁铁成为OFF 状态。（发动机停止）

(2) 调节可调三菱S6R柴油发动机连杆，使喷油泵侧端面和齿条前端的距离为68±0.5 mm( 停止位置) 。

注:(a) 停机电磁铁 OFF 状态时，为使齿条位置在到达「0」之前不动作，保持约3 mm 的游隙。

(b) 可调三菱S6R柴油发动机连杆两端的左右旋螺牙部分应均等，保持8mm 以上的螺纹连接。

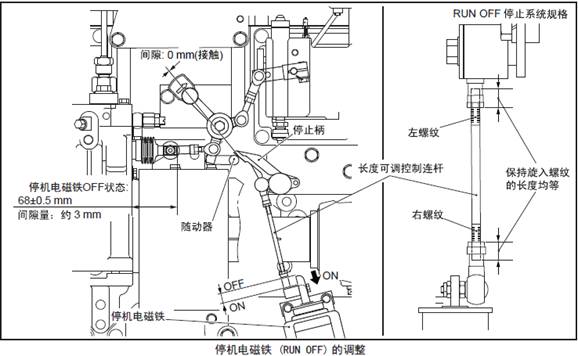

3.3.2 停机电磁铁(RUN OFF) 的调整

(1) 用手按压停机电磁铁，使其处于ON 状态( 发动机停止)。

(2) 调节可调三菱S6R柴油发动机连杆，使喷油泵侧端面和齿条前端的距离为68±0.5 mm( 停止位置) 。

注:(a) 停机电磁铁ON 状态时，为使齿条位置在到达「0」之前不动作，保持约3 mm 的游隙。

(b) 可调三菱S6R柴油发动机连杆两端的左右旋螺牙部分应均等，保持8mm 以上的螺纹连接。

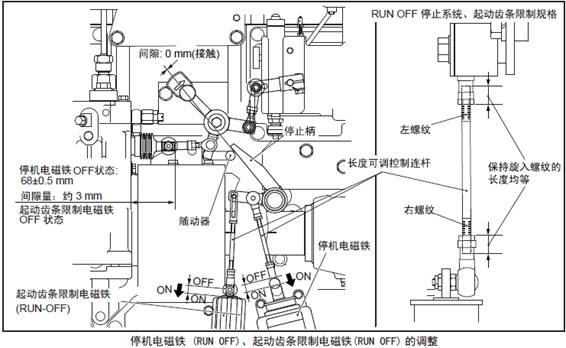

3.3.3 停机电磁铁(RUN OFF)、起动齿条限制电磁铁(RUN OFF) 的调整

(1) 用手按压停机电磁铁，使其处于ON 状态( 发动机停止)。

(2) 调节可调长度控制三菱S6R柴油发动机连杆，使随动器和停止柄的间隙为0 mm( 接触)。

注: 调速器执行器的电源OFF 时，喷油泵齿条处于不喷油 ( 发动机停止) 位置。这时，喷油泵侧端面和齿条前端的距离为68±0.5 mm 。

(3) 用手按压起动齿条限制电磁铁，使其处于ON 状态( 发动机停止)。

(4) 调节可调三菱S6R柴油发动机连杆，使喷油泵侧端面和齿条前端的距离为68±0.5 mm，使停止柄和随动器接触 。

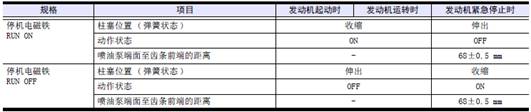

3.3.4 电磁铁的动作确认

确认发动机起动时、运转时、紧急停止时的各电磁铁的动作和喷油泵齿条的位置。

停机电磁铁

注:(a) 如果喷油泵燃油齿条前端的距离68.5 mm ( 至齿条0 位的游隙量3.5 mm) 以上时，发动机可能不停止。

(b) 如果喷油泵齿条前端的距离是66 mm ( 齿条0，和挡块碰触的状态)， 喷油泵齿条的挡块可能受损， 所以要确保合适的游隙 (2 ～ 3 mm)。

起动齿条限制电磁铁RUN OFF
