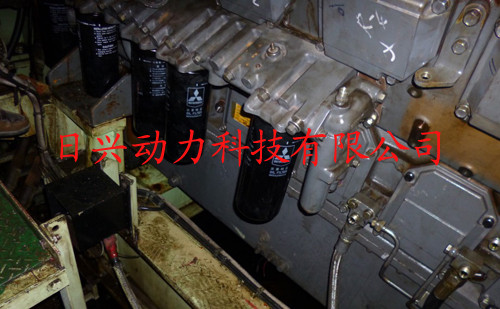

三菱S6R柴油发动机冷却系统

三菱S6R柴油发动机冷却系统

1. 三菱S6R柴油发动机冷却系统的拆卸，检测............ 10-3

1.1三菱S6R柴油发动机 水泵、恒温器、水管的拆卸，检修........... 10-3

1.2 三菱S6R柴油发动机热交换器、冷却水管的拆卸，检修........... 10-4

1.3 三菱S6R柴油发动机海水泵、水管的拆卸，检修.... 10-5

1.4 三菱S6R柴油发动机空气冷却器用水泵、恒温器、水管的拆卸，检修............ 10-6

2. 三菱S6R柴油发动机冷却系统的解体，检修，组装...... 10-7

2.1 三菱S6R柴油发动机张紧轮的解体，检测.......... 10-7

2.2 恒温器的解体，检测.......... 10-8

2.3 三菱S6R柴油发动机缸套冷却水用、空气冷却器用恒温器的拆卸，检修......... 10-11

2.4 热交换器的解体，检修....... 10-12

2.5 三菱S6R柴油发动机水泵的解体、检修........... 10-13

2.6 检测三菱S6R柴油发动机水泵...... 10-15

2.7 检测三菱S6R柴油发动机水泵轴.... 10-15

2.8 三菱S6R柴油发动机水泵的组装.... 10-16

2.9 三菱S6R柴油发动机空气冷却器冷却用水泵的解体，检修........ 10-19

2.10 三菱S6R柴油发动机空气冷却器冷却用水泵的组装. 10-22

2.11 三菱S6R柴油发动机海水泵的解体，检修......... 10-24

2.12 三菱S6R柴油发动机海水泵的组装.. 10-26

2.13 三菱S6R柴油发动机风扇驱动器的解体，检修..... 10-30

2.14 风扇驱动器的检测........... 10-31

2.15 轴承瓦、磨擦橡胶片、垫圈的检测............ 10-31

2.16 三菱S6R柴油发动机油封轴套的检测 10-31

2.17 三菱S6R柴油发动机更换油封轴套.. 10-31

2.18 三菱S6R柴油发动机风扇驱动器的组装........... 10-32

3. 三菱S6R柴油发动机冷却系统的安装.... 10-35

3.1 三菱S6R柴油发动机安装水管（空气冷却器）..... 10-35

3.2 三菱S6R柴油发动机安装水泵、海水泵........... 10-35

1. 三菱S6R柴油发动机冷却系统的拆卸，检测

1.1 水泵、恒温器、水管的拆卸，检修

三菱S6R柴油发动机水泵、恒温器、水管的拆卸，检修

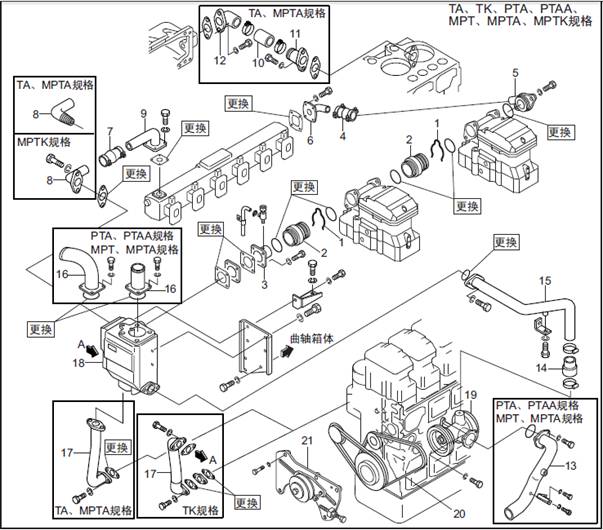

拆卸顺序

1 卡环

2 管接头

3 冷却水管

4 管接头

5 冷却水管

6 冷却水管

7 管接头

8 冷却水管

9 冷却水管

10 橡胶软管

11 冷却水管

12 冷却水管

13 冷却水管

14 橡胶软管

15 冷却水管

16 冷却水管

17 冷却水管

18 恒温器

19 水泵 ( 约24 kg)

20 皮带

21 三菱S6R柴油发动机张紧轮
