三菱S12柴油发动机正时齿轮箱

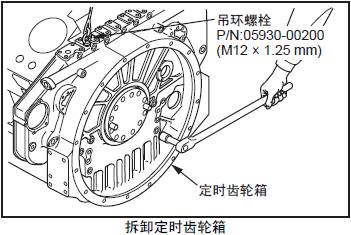

拆卸三菱S12柴油发动机正时齿轮箱

注意避免三菱S12柴油发动机正时齿轮箱掉落或碰伤。不仅会损坏机器，还可能引起人身事故。

(1) 安装吊具以防三菱S12柴油发动机正时齿轮箱掉落。

(2) 将三菱S12柴油发动机正时齿轮箱吊住并向外移动至脱出定位销后拆下。

(3) 从三菱S12柴油发动机正时齿轮箱上拆卸三菱S12柴油发动机油封。

注: 拆卸的三菱S12柴油发动机油封更换新品。三菱S12柴油发动机油封不能再继续使用。

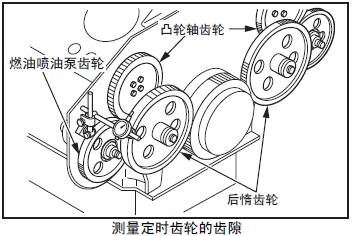

2.6 测量三菱S12柴油发动机正时齿轮的齿隙

检测三菱S12柴油发动机正时齿轮的齿隙，掌握现在的状况。

检测要领参考「三菱S12柴油发动机本体的组装」的「检测三菱S12柴油发动机正时齿轮的齿隙」项。

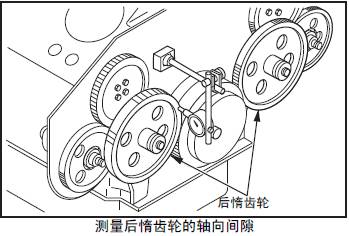

2.7 测量三菱S12柴油发动机后惰齿轮的轴向间隙

检测三菱S12柴油发动机后惰齿轮的齿隙，掌握现在的状况。

检测要领参考「三菱S12柴油发动机本体的组装」的「检测三菱S12柴油发动机正时齿轮的齿隙」项。

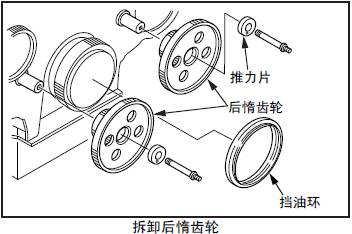

2.8 拆卸三菱S12柴油发动机后惰齿轮

(1) 从三菱S12柴油发动机曲轴上拆除三菱S12柴油发动机油封的挡油环。

(2) 拆卸三菱S12柴油发动机推力片。

(3) 拆卸后侧惰齿轮( 左右)。

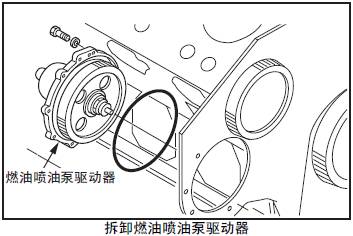

2.9 拆卸三菱S12柴油发动机燃油喷油泵驱动器

从后端板上拆卸三菱S12柴油发动机燃油喷油泵驱动器。( 解体、检修和组装，参考[ 三菱S12柴油发动机燃油系统])

注: 拆卸左侧的三菱S12柴油发动机燃油喷油泵驱动器壳体时，由于螺栓和凸轮端盖干涉，先拆除左侧最后端三菱S12柴油发动机气缸的凸轮端盖。
