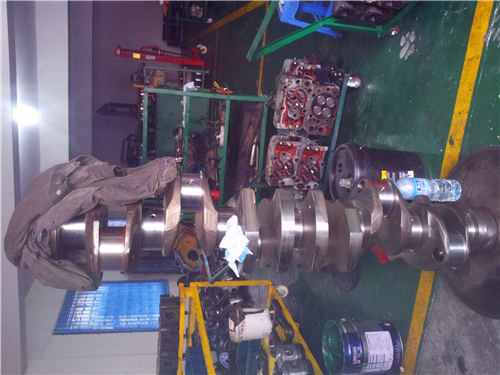

测量三菱S12柴油发动机气缸头下表面的变形

测量三菱S12柴油发动机气缸头下表面的变形

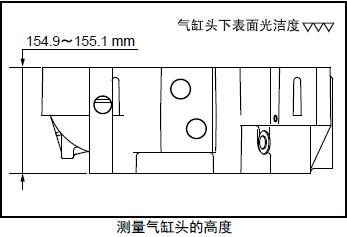

在三菱S12柴油发动机气缸头的下表面放置直尺，用厚薄规测量变形量。超过极限值时，更换新品或研磨修整。进行研磨修整时，要记录最大研磨量。另外，三菱S12柴油发动机缸体上面进行研磨修整时，合计的最大研磨量限定在0.50 mm以内。

2. 后部装置的检测、修理

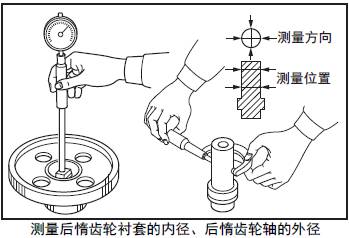

2.1 测量三菱S12柴油发动机后惰齿轮衬套内径和三菱S12柴油发动机三菱S12柴油发动机后三菱S12柴油发动机惰齿轮轴外径

测量三菱S12柴油发动机后惰齿轮衬套的内径和三菱S12柴油发动机三菱S12柴油发动机后三菱S12柴油发动机惰齿轮轴的外径。超过极限值时，更换新的三菱S12柴油发动机摇臂衬套或三菱S12柴油发动机摇臂轴。

注: 更换惰齿轮衬套后适用时，对惰齿轮衬套的内径进行铰削加工。

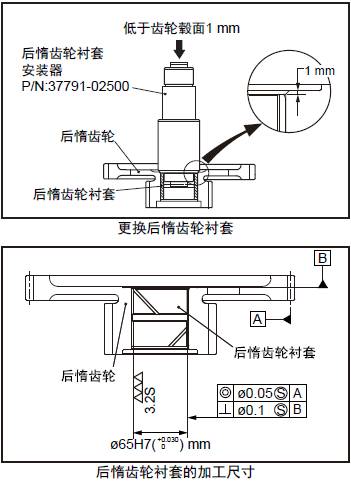

2.2 更换三菱S12柴油发动机后惰齿轮衬套

(1) 使用衬套安装器的拆卸端将三菱S12柴油发动机后惰齿轮衬套拆出。

(2) 三菱S12柴油发动机后惰齿轮衬套的油槽如图示方向放置，使用衬套安装器的装入端将三菱S12柴油发动机后惰齿轮衬套从大齿轮侧压入。

(3) 对压入后的三菱S12柴油发动机后惰齿轮衬套内径进行铰孔加工，加工尺寸如图示。

注: 三菱S12柴油发动机后惰齿轮衬套是以半成品状态提供的，因此压入后必须进行铰孔加工。

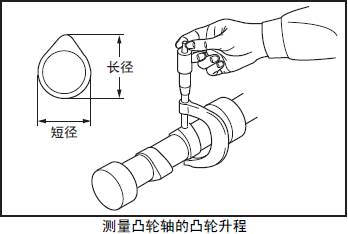

2.3 测量三菱S12柴油发动机凸轮轴的凸轮升程

测量各凸轮的长径和短径，求出凸轮升程。超过极限值时更换新的三菱S12柴油发动机凸轮轴

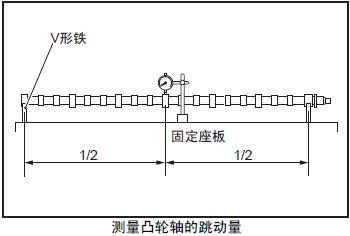

2.4 测量三菱S12柴油发动机凸轮轴的跳动量

测量三菱S12柴油发动机凸轮轴的全幅跳动量。超过极限值时，用压力机校正三菱S12柴油发动机凸轮轴或更换新品。

注: 使用千分表，回转三菱S12柴油发动机凸轮轴一周测量指针的跳动量。

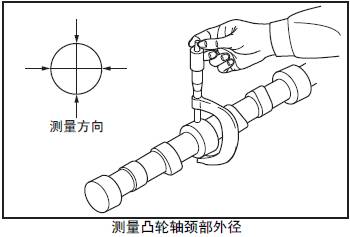

2.5 测量三菱S12柴油发动机凸轮轴颈部外径

测量三菱S12柴油发动机凸轮轴颈部正交两个方向的外径。超过极限值时更换新的三菱S12柴油发动机凸轮轴。

2.6 检测三菱S12柴油发动机凸轮轴衬套

(1) 三菱S12柴油发动机凸轮轴衬套的内表面有损伤、腐蚀或剥离等异常时，更换新品。

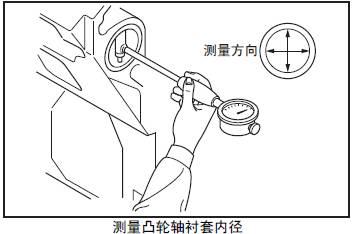

(2) 三菱S12柴油发动机凸轮轴衬套安装在三菱S12柴油发动机缸体的状态下，测量三菱S12柴油发动机凸轮轴衬套的内径。超过极限值时更换新的三菱S12柴油发动机凸轮轴衬套。

注: 测量内径时，注意不要损伤三菱S12柴油发动机凸轮轴衬套的内面。

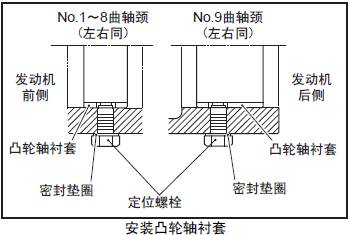

2.7 更换三菱S12柴油发动机凸轮轴衬套

(1) 从三菱S12柴油发动机缸体侧面拆卸定位螺栓，拆出三菱S12柴油发动机凸轮轴衬套。

(2) 三菱S12柴油发动机缸体的定位螺栓孔和三菱S12柴油发动机凸轮轴衬套的定位螺栓孔对准后，安装三菱S12柴油发动机凸轮轴衬套，用定位螺栓固定。

3. 前部装置的检测、修理

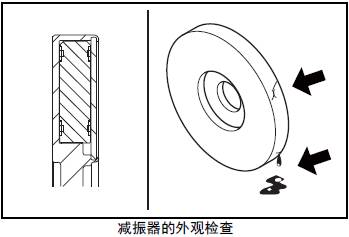

3.1 三菱S12柴油发动机减振器的外观检查

检查外观有无龟裂，端板有无鼓胀变形，有无硅油漏泄，有无因过热引起的油漆变色或剥落。发现有异常时更换新品。

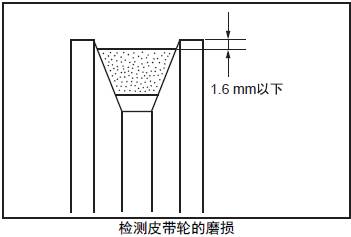

3.2 检测皮带轮( 皮带轮配置规格)

检测皮带轮槽有无磨损。

(1) 检测皮带轮的下陷状况。

(2) 用新的皮带紧卷在皮带轮的皮带槽内。

(3) 从皮带轮的外周侧面测量，皮带下沉1.6 mm 以上时，更换新的皮带轮。

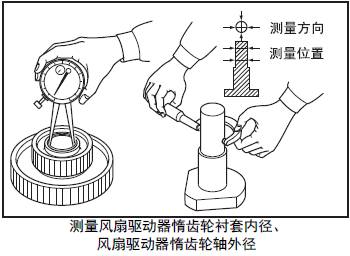

3.3 测量三菱S12柴油发动机风扇驱动器惰齿轮衬套内径、三菱S12柴油发动机风扇驱动器三菱S12柴油发动机惰齿轮轴外径( 三菱S12柴油发动机风扇配置规格)

测量三菱S12柴油发动机风扇驱动器惰齿轮衬套的内径和三菱S12柴油发动机风扇驱动器三菱S12柴油发动机惰齿轮轴的外径。超过极限值时，更换新的三菱S12柴油发动机风扇驱动器惰齿轮总成或三菱S12柴油发动机风扇驱动器三菱S12柴油发动机惰齿轮轴。

注: 更换惰齿轮衬套后使用时，对惰齿轮衬套的内径进行铰削加工。

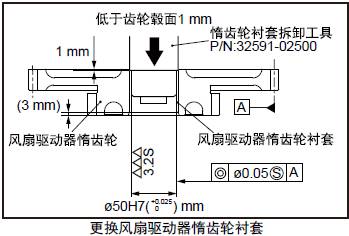

3.4 更换三菱S12柴油发动机风扇驱动器惰齿轮衬套( 三菱S12柴油发动机风扇配置规格)

(1) 使用前惰齿轮衬套拆卸工具的拆卸端将三菱S12柴油发动机风扇驱动器惰齿轮衬套拆出。

(2) 使用惰齿轮衬套拆卸工具的装入端，从大齿轮端将三菱S12柴油发动机风扇驱动器惰齿轮衬套压入至齿轮毂的端面平齐。再用惰齿轮衬套拆卸工具的拆卸端，将衬套端面压入至低于齿轮毂端面约1mm。

(3) 对压入后的三菱S12柴油发动机风扇驱动器惰齿轮惰齿轮衬套内径进行铰孔加工，加工尺寸如图示。注: 三菱S12柴油发动机风扇驱动器惰齿轮衬套是以半成品状态提供的，因此压入后必须进行铰孔加工。

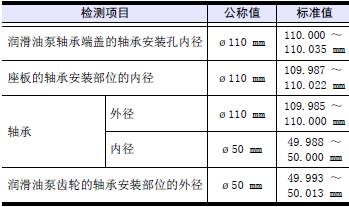

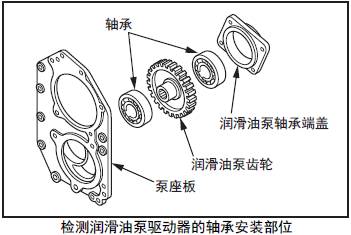

3.5 检测三菱S12柴油发动机润滑油泵驱动器轴承安装部位的外径和内径

转动轴承，回转不顺畅时更换新的轴承。检测三菱S12柴油发动机润滑油泵轴承端盖的轴承安装部位，严重磨损时更换新品。

检测三菱S12柴油发动机润滑油泵座板的轴承安装部位，严重磨损时更换新品。

检测三菱S12柴油发动机润滑油泵齿轮的轴承安装部位，严重磨损时更换新品。

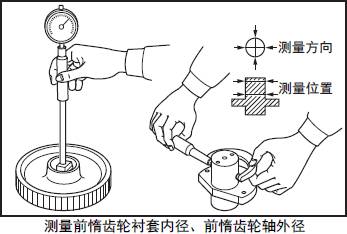

3.6 测量前惰齿轮衬套内径、前三菱S12柴油发动机惰齿轮轴外径

测量前惰齿轮衬套的内径和前三菱S12柴油发动机惰齿轮轴的外径。超过极限值时，更换新的前惰齿轮总成或前三菱S12柴油发动机惰齿轮轴。

注: 更换惰齿轮衬套后适用时，对惰齿轮衬套的内径进行铰削加工。

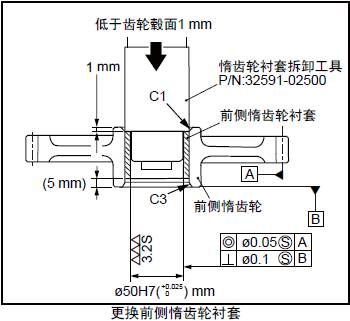

3.7 更换前侧惰齿轮衬套

(1) 使用惰齿轮衬套拆卸工具的拆卸端将前惰齿轮衬套拆出。

(2) 使用惰齿轮衬套拆卸工具的装入端，从1mm 倒角的端面压入，将前惰齿轮衬套压入至齿轮毂的端面平齐。再用惰齿轮衬套拆卸工具的拆卸端，将衬套端面压入至低于齿轮毂端面约1mm。

(3) 对压入后的前惰齿轮衬套内径进行铰孔加工，加工尺寸如图示。

注: 前惰齿轮衬套是以半成品状态提供的，因此压入后必须进行铰孔加工。
