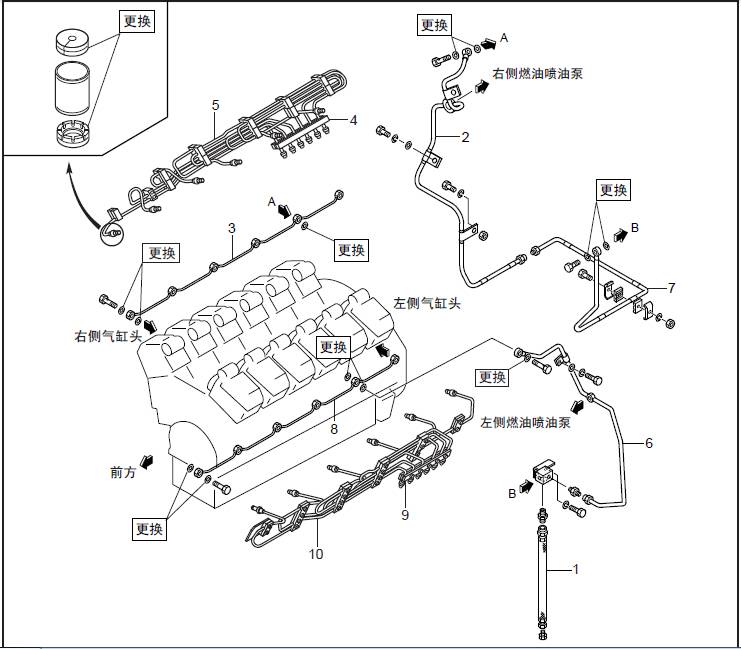

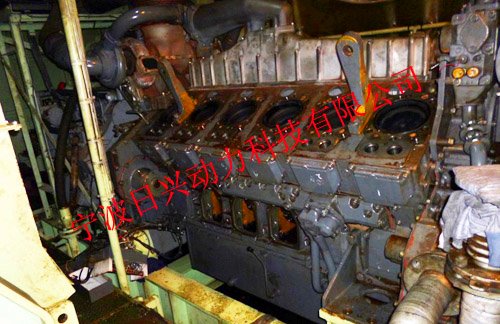

1.1 燃油三菱S12柴油发动机喷油管、燃油溢流管的拆卸、检测

燃油三菱S12柴油发动机喷油管、燃油溢流管的拆卸、检测

拆卸顺序

1 饶性管

2 右侧溢流管

3 右侧溢流管

4 管夹

5 No.1 ～ 6 三菱S12柴油发动机喷油管

6 左侧溢流管

7 左侧溢流管

8 左侧溢流管

9 管夹

10 No.7 ～ 12 三菱S12柴油发动机喷油管

为了防止杂质进入三菱S12柴油发动机燃油系统，对喷油泵的开口部、三菱S12柴油发动机喷油器进口接管以及三菱S12柴油发动机喷油管要进行封口。

注: 燃油进出口的零部件构成，根据客户和规格而不同。

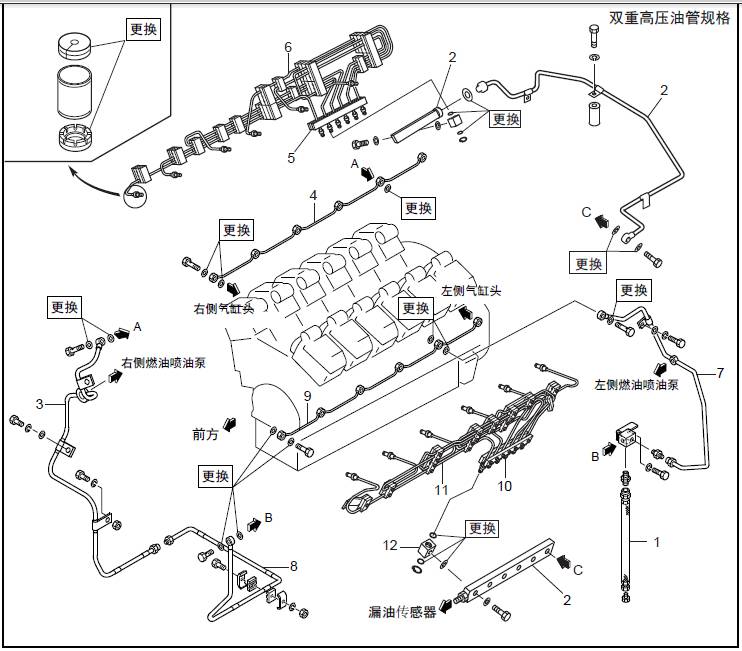

双重高压油管规格

燃油三菱S12柴油发动机喷油管、燃油溢流管的拆卸、检测

拆卸顺序

1 饶性管

2 溢流管

3 右侧溢流管

4 右侧溢流管

5 管夹

6 No.1～6 三菱S12柴油发动机喷油管( 双重高压油管规格 )

7 左侧溢流管

8 左侧溢流管

9 左侧溢流管

10 管夹

11 No.7 ～ 12 三菱S12柴油发动机喷油管( 双重高压油管规格 )

12 溢流管接头

1.2 燃油滤清器、燃油管的拆卸、检测

燃油滤清器、燃油管的拆卸、检测

拆卸顺序

1 饶性管

2 燃油管

3 管夹

4 右侧燃油管

5 右侧燃油管

6 燃油滤清器总成

7 燃油滤清器座

8 管支架

9 左侧燃油管

10 左侧燃油管

11 管接头

12 管夹

13 左侧燃油管

14 左侧燃油管

15 燃油滤清器总成

16 燃油滤清器座

17 管支架

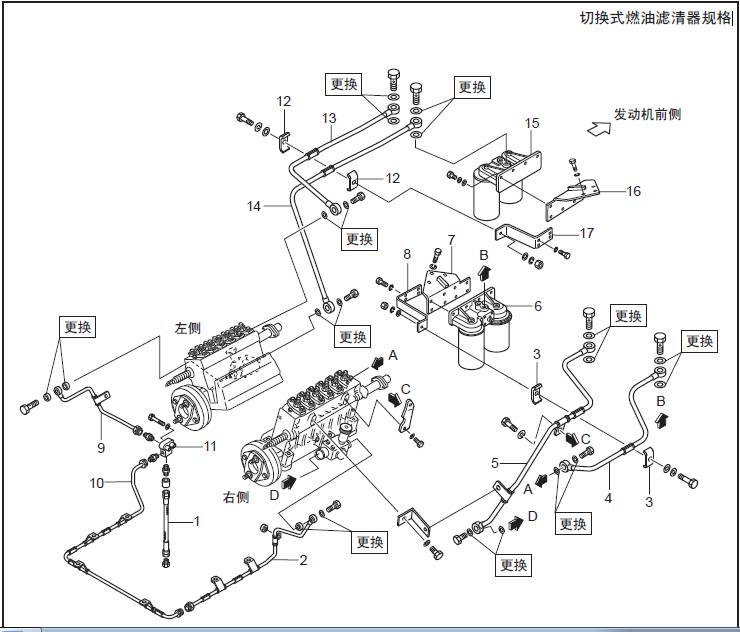

切换式燃油滤清器规格

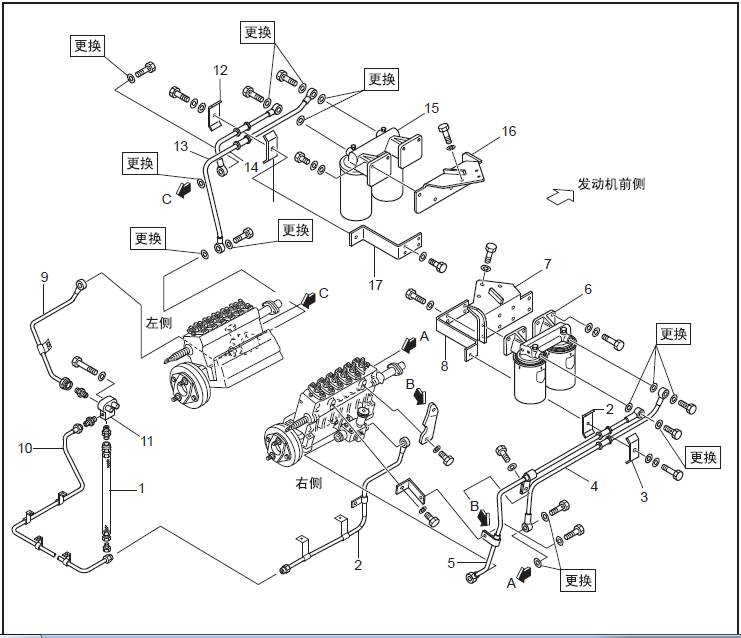

燃油滤清器、燃油管的拆卸、检测

拆卸顺序

1 饶性管

2 燃油管

3 管夹

4 右侧燃油管

5 右侧燃油管

6 燃油滤清器总成

7 燃油滤清器座

8 管支架

9 左侧燃油管

10 左侧燃油管

11 管接头

12 管夹

13 左侧燃油管

14 左侧燃油管

15 燃油滤清器总成

16 燃油滤清器座

17 管支架
