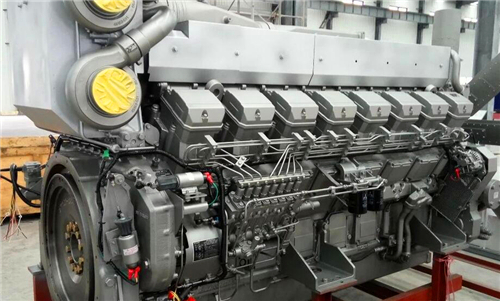

三菱R16柴油发动机气缸头、进排气阀门机构的解体、检修

三菱R16柴油发动机气缸头、进排气阀门机构的解体、检修

在进行解体之前，注意掌握三菱R16柴油发动机各部分的现状，有助于分析故障原因和提高检修作业的效率。希望根据检修内容和目的，确认各项目中所要求的事项。

􀂌 三菱R16柴油发动机进排气阀门间隙的检测

􀂌 检测三菱R16柴油发动机喷油正时

􀂌 检测阀桥下面和气阀转动端盖上面的间隙

􀂌 检测气阀下沉量

三菱R16柴油发动机气缸头、进排气阀门机构的解体、检修

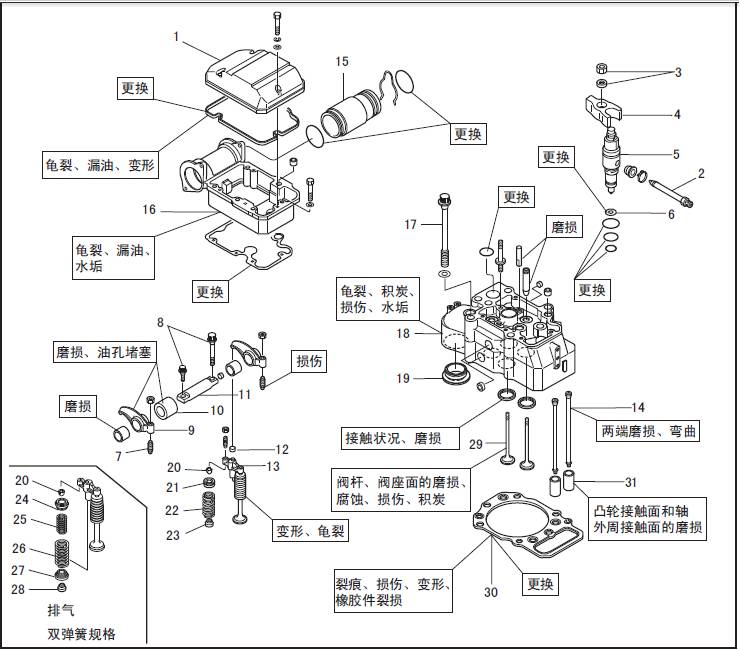

解体顺序

1 三菱R16柴油发动机摇臂罩

2 三菱R16柴油发动机燃油进口接管

3 垫圈、螺帽

4 三菱R16柴油发动机喷油器压板

5 燃油三菱R16柴油发动机喷油器

6 垫圈

7 调节螺钉

8 螺栓

9 摇臂

10 座圈

11 三菱R16柴油发动机摇臂轴

12 桥摩擦顶片

13 阀桥

14 顶杆

15 冷却水出口接管

16 三菱R16柴油发动机摇臂箱体

17 三菱R16柴油发动机气缸头螺栓

18 三菱R16柴油发动机气缸头( 约35 kg)

19 进口垫圈

20 锲形卡套

21 气阀转动端盖

22 三菱R16柴油发动机气阀弹簧

23 三菱R16柴油发动机阀杆密封

24 气阀转动端盖(24 ～ 28 排气双三菱R16柴油发动机气阀弹簧规格)

25 内弹簧

26 外弹簧

27 下部弹簧座

28 三菱R16柴油发动机阀杆密封

29 阀

30 三菱R16柴油发动机气缸头垫片

31 套筒

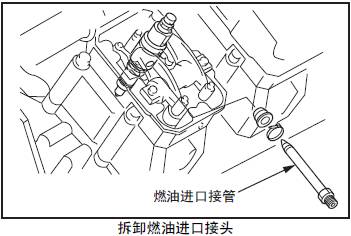

1.1 拆卸三菱R16柴油发动机燃油进口接头

拆卸三菱R16柴油发动机燃油进口接头。

1.2 拆卸三菱R16柴油发动机喷油器总成

使用三菱R16柴油发动机喷油器拆卸器拆卸三菱R16柴油发动机喷油器总成时，注意手指不要夹在三菱R16柴油发动机喷油器拆卸器的重锤、杆或板之间。

拆卸三菱R16柴油发动机喷油器本体前，要确认三菱R16柴油发动机喷油器总成周围无异物。拆卸三菱R16柴油发动机喷油器本体时，注意不要使灰尘杂质落入三菱R16柴油发动机气缸头内。三菱R16柴油发动机喷油器和三菱R16柴油发动机燃油进口接管一起保管，注意不要损伤喷油头。

(1) 拆卸三菱R16柴油发动机喷油器压板。

(2) 使用三菱R16柴油发动机喷油器拆卸器拆卸三菱R16柴油发动机喷油器本体。

(3) 取出三菱R16柴油发动机气缸头内的垫圈。

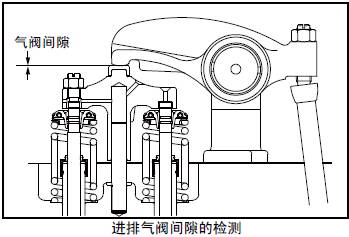

1.3 三菱R16柴油发动机进排气阀门间隙的检测

检测三菱R16柴油发动机进排气阀门的间隙，掌握现在的状况。检测要领参考「三菱R16柴油发动机本体的组装」的「三菱R16柴油发动机进排气阀门间隙的检测，调整」项。

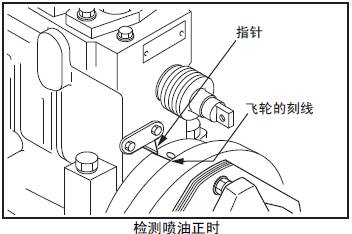

1.4 检测三菱R16柴油发动机喷油正时

检测三菱R16柴油发动机喷油正时，掌握现在的状况。

检测要领参考「三菱R16柴油发动机本体的组装」的「三菱R16柴油发动机喷油正时的确认和调整」项。

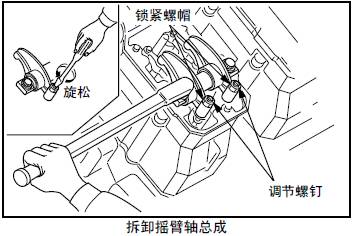

1.5 拆卸三菱R16柴油发动机摇臂轴总成

(1) 将摇臂的调节螺钉旋松。

(2) 将三菱R16柴油发动机摇臂轴总成从三菱R16柴油发动机摇臂箱体上拆下。

注: 拆下的三菱R16柴油发动机摇臂轴总成和螺栓一起保管。

(3) 取出顶杆。

(4) 分解三菱R16柴油发动机摇臂轴总成。

注: 摇臂衬套如无异常，或内径不超过极限值时不必拆卸。

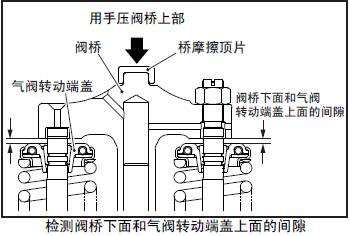

1.6 检测阀桥下面和气阀转动端盖上面的间隙

检测阀桥下面和气阀转动端盖上面的间隙，掌握现在的状况。

检测要领参考「三菱R16柴油发动机本体的组装」的「检测阀桥下面和气阀转动端盖上面的间隙」项。

1.7 拆卸阀桥

拆卸阀桥和桥摩擦顶片。

注: 注意桥摩擦顶片不要掉落三菱R16柴油发动机气缸头内。

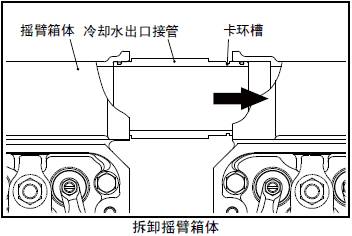

1.8 拆卸三菱R16柴油发动机摇臂箱体

(1) 拆卸冷却水出口接管的卡环。

(2) 将冷却水出口接管朝卡环槽侧移动，使其和对接的三菱R16柴油发动机摇臂箱体分离。

(3) 将三菱R16柴油发动机摇臂箱体从三菱R16柴油发动机气缸头上拆下。

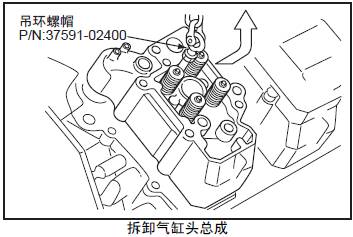

1.9 拆卸三菱R16柴油发动机气缸头总成

拆卸三菱R16柴油发动机气缸头总成时，注意螺丝刀等不要损伤三菱R16柴油发动机气缸头和三菱R16柴油发动机三菱R16柴油发动机缸体的表面。

(1) 拆卸三菱R16柴油发动机气缸头螺栓。

(2) 使用吊具，将三菱R16柴油发动机气缸头吊起拆出。

注: 三菱R16柴油发动机气缸头由定位销固定，要垂直于安装面拆卸。

(3) 拆卸三菱R16柴油发动机气缸头垫片。

1.10 检测气阀下沉量

检测气阀下沉量，掌握现在的状况。

检测要領参照「三菱R16柴油发动机本体的组装」的「检测气阀下沉量」的项。

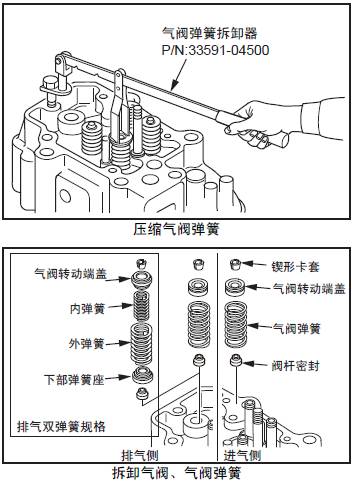

1.11 拆卸气阀、三菱R16柴油发动机气阀弹簧

用三菱R16柴油发动机气阀弹簧拆卸器将弹簧均等压缩，取出气阀的锲形卡套。

注: 如果不更换气阀的话，要做好安装位置的识别记号，安装时不要改变与阀座的配合。

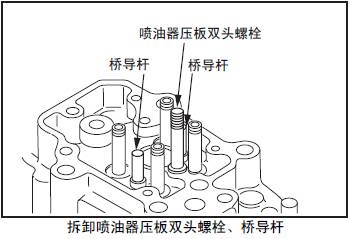

1.12 拆卸三菱R16柴油发动机喷油器压板双头螺栓、桥导杆

三菱R16柴油发动机喷油器压板双头螺栓、桥导杆如无异常不必从三菱R16柴油发动机气缸头上拆下。

拆卸时参照「三菱R16柴油发动机本体的检测、修理」的「三菱R16柴油发动机喷油器压板双头螺栓、桥导杆的检测，更换」项。
