三菱R16柴油发动机缸套、活塞、连杆的解体、检修

  三菱R16柴油发动机缸套、活塞、连杆的解体、检修

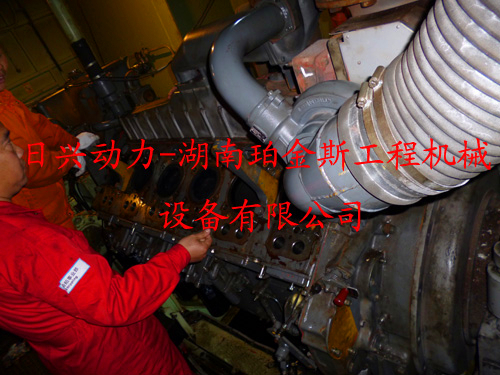

在进行解体之前，注意掌握三菱R16柴油发动机各部分的现状，有助于分析故障原因和提高检修作业的效率。

希望根据检修内容和目的，确认各项目中所要求的事项。

􀂌 检测三菱R16柴油发动机活塞的突出量

􀂌 测量三菱R16柴油发动机连杆的轴向间隙用

􀂌 测量三菱R16柴油发动机缸套的内径

􀂌 测量三菱R16柴油发动机缸套凸肩部分的突出量

三菱R16柴油发动机缸套、活塞、连杆的解体、检修

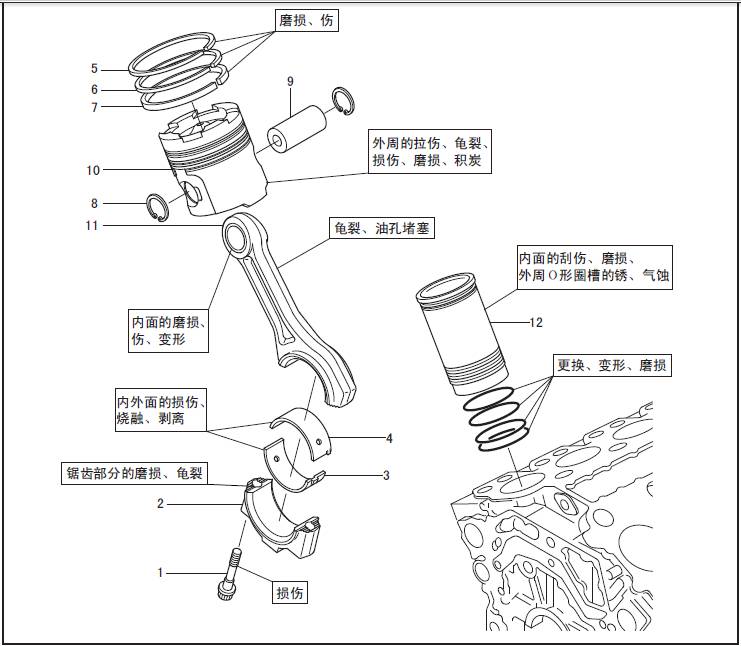

解体顺序

1 三菱R16柴油发动机连杆螺栓

2 三菱R16柴油发动机连杆轴承端盖

3 三菱R16柴油发动机连杆轴承下轴瓦

4 三菱R16柴油发动机连杆轴承上轴瓦

5 第1 气环

6 第2 气环

7 润滑油环

8 卡环

9 三菱R16柴油发动机活塞销

10 三菱R16柴油发动机活塞

11 三菱R16柴油发动机连杆

12 三菱R16柴油发动机缸套( 约16 kg)

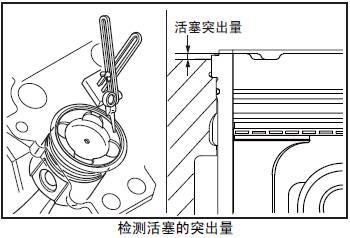

4.1 检测三菱R16柴油发动机活塞的突出量

检测三菱R16柴油发动机活塞的突出量，掌握现在的状况。

检测要领参考「三菱R16柴油发动机本体的组装」的「检测三菱R16柴油发动机活塞的突出量」项。

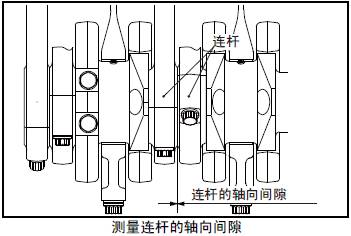

4.2 测量三菱R16柴油发动机连杆的轴向间隙

检测三菱R16柴油发动机连杆的轴向间隙，掌握现在的状况。

检测要领参考「三菱R16柴油发动机本体的组装」的「检测三菱R16柴油发动机连杆的轴向间隙」项。

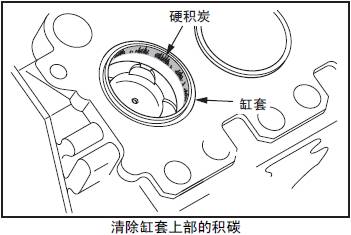

4.3 清除三菱R16柴油发动机缸套上部的积碳

用积碳清除剂，将三菱R16柴油发动机缸套上部的积碳清除。

注: 注意不要损伤三菱R16柴油发动机缸套的内表面。

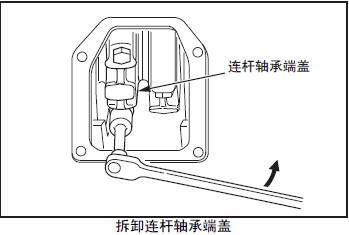

4.4 拆卸三菱R16柴油发动机连杆轴承端盖

从三菱R16柴油发动机三菱R16柴油发动机缸体侧面的检测口用套筒拆卸三菱R16柴油发动机连杆螺栓，将三菱R16柴油发动机连杆轴

承端盖和轴瓦一起取出。

注:(a) 注意不要使轴瓦掉落三菱S16柴油机油底壳内受损伤。(b) 拆下的轴瓦要按照气缸编号和上下轴瓦明确区分后保存。

4.5 拔出三菱R16柴油发动机活塞

(a) 拔出三菱R16柴油发动机活塞时，注意三菱R16柴油发动机连杆轴承上轴瓦不要掉落。

(b) 三菱R16柴油发动机活塞和三菱R16柴油发动机连杆从三菱R16柴油发动机缸套内拔出时，要避免因三菱R16柴油发动机连杆的摇动损伤三菱R16柴油发动机缸套。

(c) 三菱R16柴油发动机缸套内安装的三菱R16柴油发动机活塞数减少后，三菱R16柴油发动机曲轴有可能回转，要固定住三菱R16柴油发动机曲轴避免回转。

(d) 拔出三菱R16柴油发动机活塞时，注意三菱R16柴油发动机连杆不要和润滑油冷却喷油嘴相碰。

(e) 三菱R16柴油发动机活塞从三菱R16柴油发动机缸套内拔出时，要用手扶住避免三菱R16柴油发动机活塞摇动。三菱R16柴油发动机活塞摇动时，三菱R16柴油发动机活塞内侧和三菱R16柴油发动机连杆会碰撞损伤。

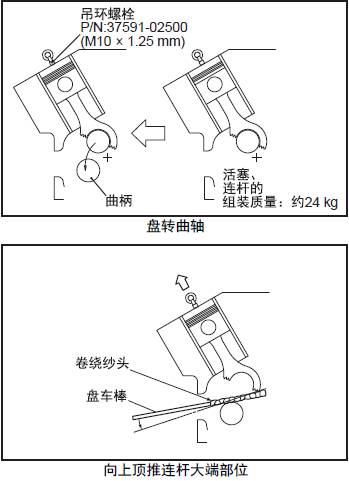

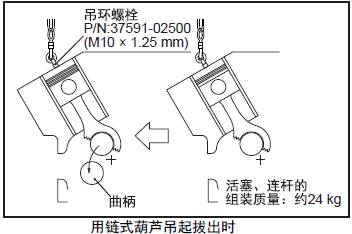

4.5.1 用链式葫芦吊起拔出时

(1) 盘动三菱R16柴油发动机曲轴，使拆卸了三菱R16柴油发动机连杆轴承的三菱R16柴油发动机活塞处于上死点位置。

(2) 在三菱R16柴油发动机活塞顶部的螺孔内安装吊环螺栓，吊住三菱R16柴油发动机活塞不使其下落。

(3) 为了避免三菱R16柴油发动机连杆大端和三菱R16柴油发动机缸套相碰，盘动三菱R16柴油发动机曲轴使曲柄销稍微向检测口侧转动。

(4) 确认三菱R16柴油发动机连杆大端进入了三菱R16柴油发动机缸套内，同时缓缓向上起吊三菱R16柴油发动机活塞。

4.5.2 顶推三菱R16柴油发动机连杆大端向上拔出时

(1) 盘动三菱R16柴油发动机曲轴，使拆卸了三菱R16柴油发动机连杆轴承的三菱R16柴油发动机活塞处于上死点位置。

(2) 在三菱R16柴油发动机活塞顶部的螺孔内安装吊环螺栓，吊住三菱R16柴油发动机活塞不使其下落。

(3) 缓慢盘转三菱R16柴油发动机曲轴，使曲柄销和三菱R16柴油发动机连杆分离，从检测口能够看到三菱R16柴油发动机连杆下侧的螺栓孔。

(4) 在撬棒上卷绕纱头后插入，以曲柄销为支点，缓慢向上顶推三菱R16柴油发动机连杆的下部。

注: 用纱头、橡胶等卷绕撬棒，避免损伤曲柄销和三菱R16柴油发动机连杆大端。

(5) 不断调整支点位置，向上顶推三菱R16柴油发动机连杆和三菱R16柴油发动机活塞。当润滑油环从三菱R16柴油发动机缸套内拔出后轻轻地搁置在三菱R16柴油发动机缸套上面。

(6) 再利用三菱R16柴油发动机活塞顶部的吊环螺栓吊起，从三菱R16柴油发动机缸套内拔出。

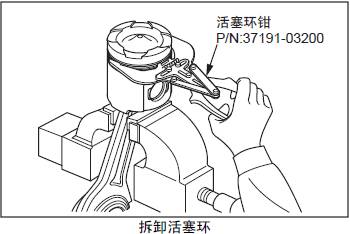

4.6 拆卸三菱R16柴油发动机活塞环

将三菱R16柴油发动机活塞和三菱R16柴油发动机连杆固定在台钳上，用三菱R16柴油发动机活塞环钳拆下三菱R16柴油发动机活塞环。

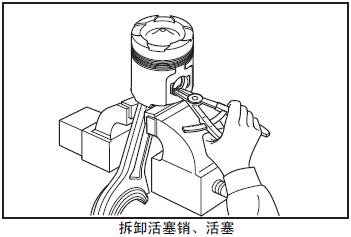

4.7 拆卸三菱R16柴油发动机活塞销、三菱R16柴油发动机活塞

(1) 用卡环钳拆除卡环。

(2) 用木条顶住三菱R16柴油发动机活塞销的端面，用锤轻击，拔除三菱R16柴油发动机活塞销，使三菱R16柴油发动机活塞和三菱R16柴油发动机连杆分离。

注:(a) 不能直接锤击三菱R16柴油发动机活塞销。(b) 三菱R16柴油发动机活塞销拆卸困难时，三菱R16柴油发动机活塞销部分可用加热器或热水加温。

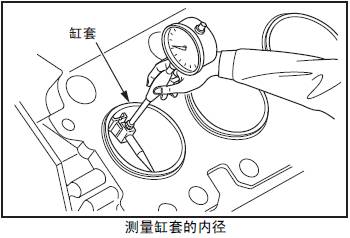

4.8 测量三菱R16柴油发动机缸套的内径

检测三菱R16柴油发动机缸套的内径，掌握现在的状况。

检测要领参考「三菱R16柴油发动机本体的组装」的「检测三菱R16柴油发动机缸套的内径」项。

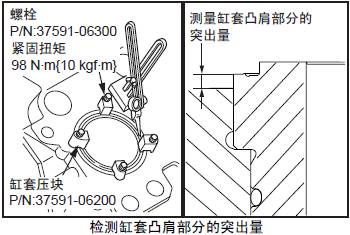

4.9 测量三菱R16柴油发动机缸套凸肩部分的突出量

检测三菱R16柴油发动机缸套凸肩部分的突出量，掌握现在的状况。

检测要领参考「三菱R16柴油发动机本体的组装」的「检测三菱R16柴油发动机缸套凸肩部分的突出量」项。

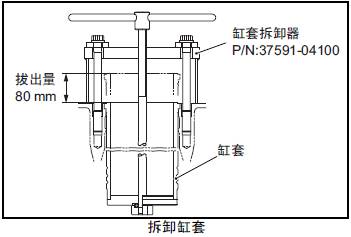

4.10 拆卸三菱R16柴油发动机缸套

(1) 在三菱R16柴油发动机缸套上安装三菱R16柴油发动机缸套拆卸器。

注: 将压板安装在三菱R16柴油发动机缸套下部时，注意不要和三菱R16柴油发动机活塞的润滑油冷却喷油嘴相碰。

(2) 盘转手柄，拆出三菱R16柴油发动机缸套。
