三菱R16柴油发动机缸体、曲轴的检测、修理

三菱R16柴油发动机缸体、曲轴的检测、修理

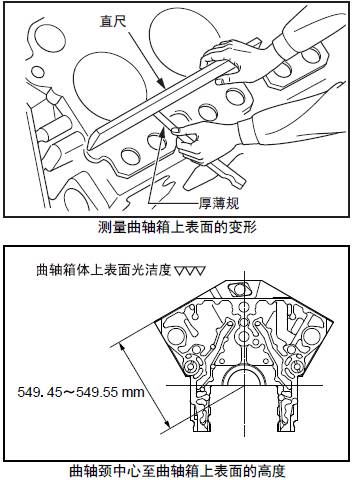

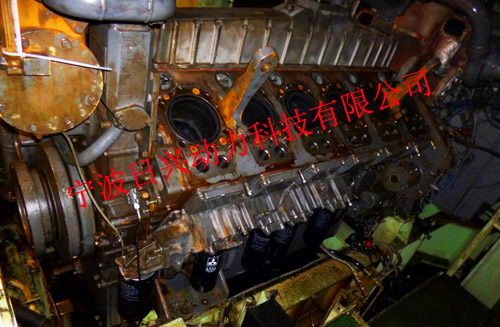

5.1 测量三菱R16柴油发动机三菱R16柴油发动机缸体上表面的变形

三菱R16柴油发动机三菱R16柴油发动机缸体的研磨量很小，要控制在最小限度内。三菱R16柴油发动机三菱R16柴油发动机缸体的研磨量增加后，会引起三菱R16柴油发动机的燃烧不均，三菱R16柴油发动机活塞和气阀碰撞等故障发生。

在三菱R16柴油发动机三菱R16柴油发动机缸体的上表面放置直尺，用厚薄规测量变形量。超过极限值时，更换新品或研磨修整。进行研磨修整时，要记录最大研磨量。另外，三菱R16柴油发动机气缸头上面进行研磨修整时，合计的最大研磨量限定在0.50 mm以内。

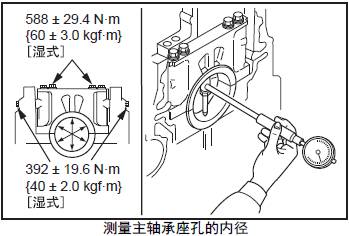

5.2 测量三菱R16柴油发动机主轴承瓦座孔的内径

(1) 将三菱R16柴油发动机主轴承瓦端盖按照规定方法安装在三菱R16柴油发动机三菱R16柴油发动机缸体上。

注: 三菱R16柴油发动机主轴承瓦端盖的紧固要领，参照「三菱R16柴油发动机本体的组装」的「安装三菱R16柴油发动机主轴承瓦端盖」项。

(2) 测量三菱R16柴油发动机主轴承瓦座孔的上下方向和斜方向的内径。

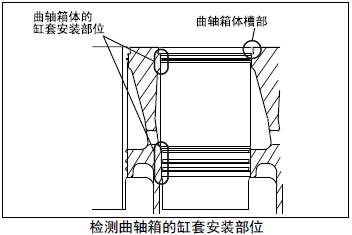

5.3 检测三菱R16柴油发动机三菱R16柴油发动机缸体的三菱R16柴油发动机缸套安装部位

(1) 检查三菱R16柴油发动机三菱R16柴油发动机缸体的凹槽部分，确认角部无裂损，与三菱R16柴油发动机缸套凸肩下面接触部分无单侧接触。有异常时，修整三菱R16柴油发动机三菱R16柴油发动机缸体的凹槽部分。

(2) 检查三菱R16柴油发动机三菱R16柴油发动机缸体的三菱R16柴油发动机缸套安装部位，确认无压损、腐蚀等异常。

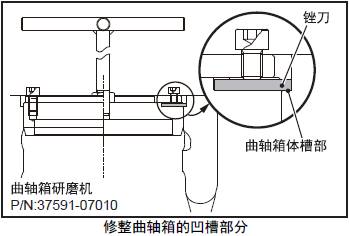

5.4 修整三菱R16柴油发动机三菱R16柴油发动机缸体的凹槽部分

三菱R16柴油发动机三菱R16柴油发动机缸体凹槽部分单侧接触时，进行研磨修正。用三菱R16柴油发动机三菱R16柴油发动机缸体研磨机进行研磨修正，使圆周４个方向的槽深误差小于0.05mm。

三菱R16柴油发动机三菱R16柴油发动机缸体凹槽研磨修整后，测量三菱R16柴油发动机缸套凸肩部分的突出量。

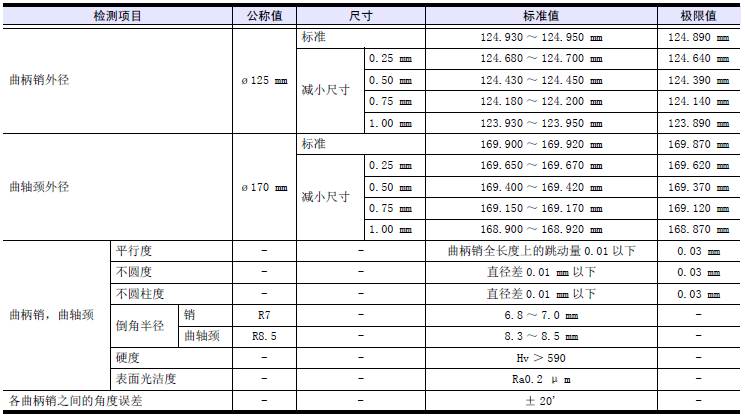

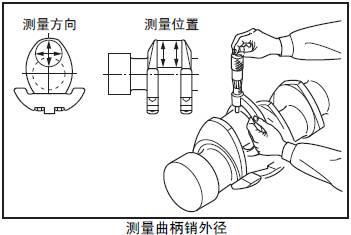

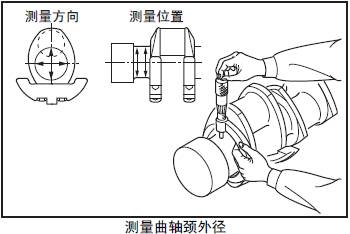

5.5 测量三菱R16柴油发动机曲轴的曲柄销和三菱R16柴油发动机曲轴颈的外径

(1) 测量三菱R16柴油发动机曲轴的曲柄销和三菱R16柴油发动机曲轴颈的外径。

超过极限值时，使用加厚尺寸的轴瓦，按照和加厚尺寸轴瓦的规格研磨三菱R16柴油发动机曲轴。使用1.00 mm 规格的加厚尺寸主轴瓦仍然超出极限值时，更换新的三菱R16柴油发动机曲轴。

5.5.1 研磨三菱R16柴油发动机曲轴的曲柄销和三菱R16柴油发动机曲轴颈的外径

使用加厚尺寸的轴瓦，按照和加厚尺寸轴瓦对应的标准值研磨三菱R16柴油发动机曲轴。

注意研磨时不要改变轴颈端部倒角的半径和轴颈宽度。对于表面硬度明显降低的三菱R16柴油发动机曲轴，要再进行热处理并进行磁性探伤检查。研磨加工后，测量曲柄销轴颈宽度和最后端三菱R16柴油发动机曲轴颈的轴颈宽度。

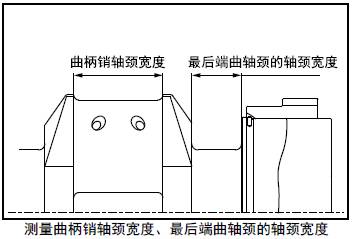

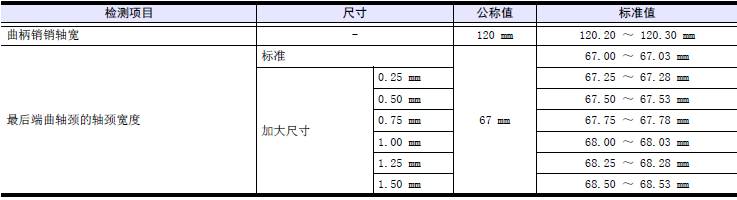

5.6 测量曲柄销轴颈宽度、最后端三菱R16柴油发动机曲轴颈的轴颈宽度

(1) 检查三菱R16柴油发动机曲轴的轴外表面无有害损伤和磨损。

(2) 测量曲柄销和最后端三菱R16柴油发动机曲轴颈的轴颈宽度。根据最后端三菱R16柴油发动机曲轴颈的轴颈宽度的磨损程度使用加大尺寸三菱R16柴油发动机推力片时，按照加大尺寸三菱R16柴油发动机推力片的规格研磨三菱R16柴油发动机曲轴。

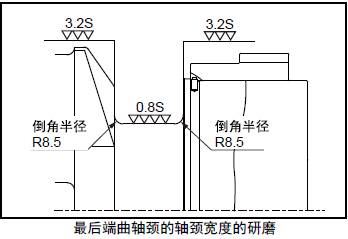

5.6.1 最后端三菱R16柴油发动机曲轴颈的轴颈宽度的研磨

使用加大尺寸三菱R16柴油发动机推力片时，按照和使用加大尺寸三菱R16柴油发动机推力片对应的标准值研磨三菱R16柴油发动机曲轴。

注意研磨时不要改变轴颈端部倒角的半径。对于表面硬度明显降低的三菱R16柴油发动机曲轴，要再进行热处理并进行磁性探伤检查。研磨加工后的表面精度均应满足标准值要求。

注: 使用的前后２片三菱R16柴油发动机推力片的厚度差不超过0.25 mm。

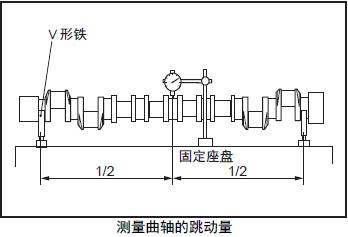

5.7 测量三菱R16柴油发动机曲轴的跳动量

将三菱R16柴油发动机曲轴的前后端轴颈座在V 型铁块上，测量中央轴颈的跳动量。参照标准值，跳动量较小的用研磨方法修正。跳动量较大的用压力器校正。超过极限值时更换新的三菱R16柴油发动机曲轴。使用研磨或压力机修理时，要对各部位进行磁性探伤检查，确认没有有害的裂痕或损伤。

5.8 检测三菱R16柴油发动机曲轴齿轮

三菱R16柴油发动机曲轴齿轮的齿面有剥离、磨损、单面接触等异常时，更换新的三菱R16柴油发动机曲轴齿轮。

5.9 更换三菱R16柴油发动机曲轴齿轮

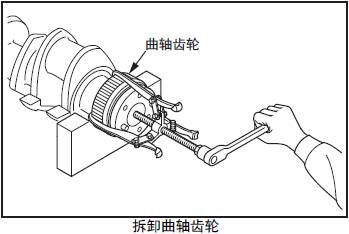

5.9.1 拆卸三菱R16柴油发动机曲轴齿轮

用齿轮拆卸器将三菱R16柴油发动机曲轴齿轮从三菱R16柴油发动机曲轴上拆出。

注: 通过加热三菱R16柴油发动机曲轴齿轮拆出时，加热温度应在180ºC以下。

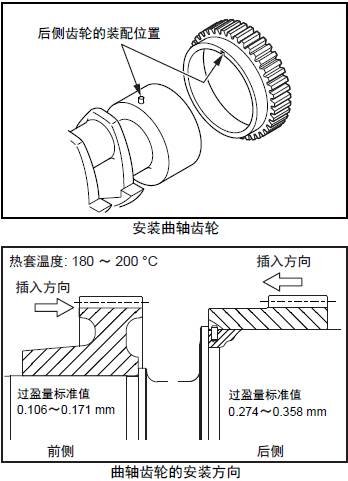

5.9.2 安装三菱R16柴油发动机曲轴齿轮

(a) 确认三菱R16柴油发动机曲轴齿轮的安装方向和位置正确。

(b) 三菱R16柴油发动机曲轴齿轮热套时，要在规定温度以下进行均匀预热。

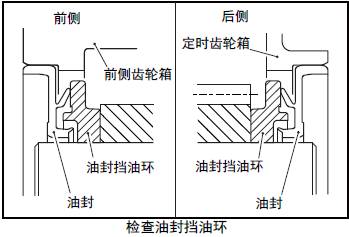

5.10 检查三菱柴油机油封挡油环

发现挡油环有引起润滑油漏油的击痕、损伤、磨损和变形等异常时，更换挡油环。

5.11 更换三菱柴油机油封挡油环

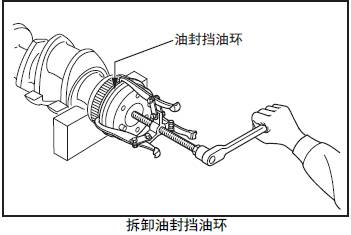

5.11.1拆卸三菱柴油机油封挡油环

用齿轮拆卸器将三菱柴油机油封挡油环从三菱R16柴油发动机曲轴上拆出。

注: 通过加热三菱柴油机油封挡油环拆出时，加热温度应在100ºC以下。

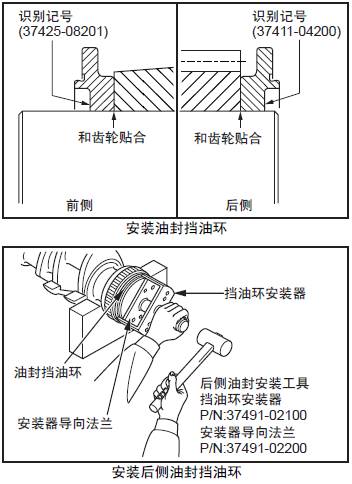

5.11.2安装三菱柴油机油封挡油环

(1) 测量三菱R16柴油发动机曲轴外径和三菱柴油机油封挡油环的内径，确认过盈量。

(2) 将三菱柴油机油封挡油环在110 º C 以下均匀预热。确认挡油环的方向和位置后击入。

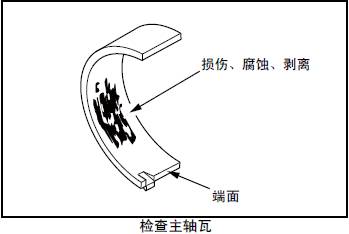

5.12 检查主轴瓦

检查主轴瓦的表面、背面和端面，如有接触不良、滑动损伤、腐蚀、异物嵌入等异常时更换新品。

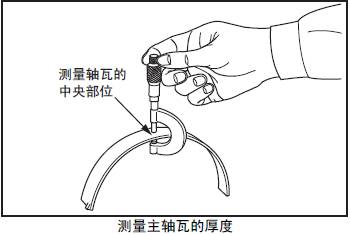

5.13 测量主轴瓦的厚度

测量主轴瓦的中央部位的厚度。

超过极限值时，将主轴瓦上下整套更换。根据三菱R16柴油发动机曲轴颈的磨损程度，在三菱R16柴油发动机曲轴重新研磨使用时，使用加厚尺寸的主轴瓦。

三菱R16柴油发动机曲轴的研磨要领参考「三菱R16柴油发动机本体的检测、修理」的「三菱R16柴油发动机曲轴的曲柄销和三菱R16柴油发动机曲轴颈的研磨」项。

注: 主轴瓦的加厚规格有0.25、0.50、0.75、1.00 mm。

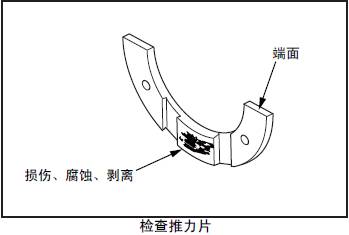

5.14 检查三菱R16柴油发动机推力片

检查三菱R16柴油发动机推力片的接触面、背面和端面，如有接触不良、滑动损伤、腐蚀、异物嵌入等异常时更换新品。

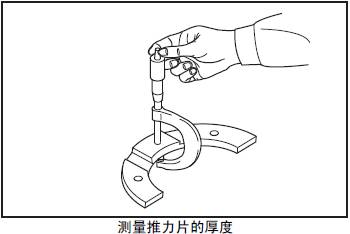

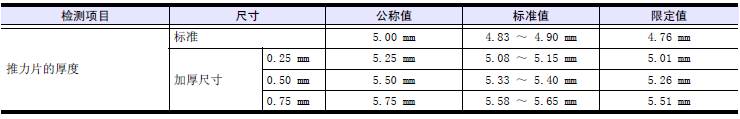

5.15 测量三菱R16柴油发动机推力片的厚度

测量三菱R16柴油发动机推力片的厚度。

超过极限值时更换新的三菱R16柴油发动机推力片。根据三菱R16柴油发动机曲轴的磨损程度，在三菱R16柴油发动机曲轴重新研磨使用时，使用加厚尺寸的三菱R16柴油发动机推力片。三菱R16柴油发动机曲轴的研磨要领参考「三菱R16柴油发动机本体的检测、修理」的「最后端三菱R16柴油发动机曲轴颈的轴颈宽度研磨」项。

注:(a) 三菱R16柴油发动机推力片的加厚尺寸有0.25、0.50、0.75 mm。(b) 加厚尺寸三菱R16柴油发动机推力片可单侧( 上下片组合) 使用，调整轴向间隙时可尽量减少三菱R16柴油发动机曲轴的研磨量。

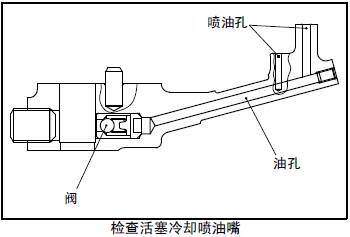

5.16 检查三菱R16柴油发动机活塞冷却喷油嘴

三菱R16柴油发动机活塞冷却喷油嘴的润滑油输出管弯曲或变形时，由于冷却不足会引起三菱R16柴油发动机活塞烧损。检查三菱R16柴油发动机活塞冷却喷油嘴。发现有阀动作不良、油孔堵塞等异常时，更换新品。
