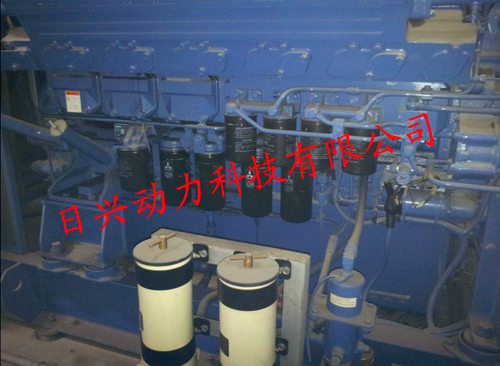

三菱R16柴油发动机安装前部装置

三菱R16柴油发动机安装前部装置

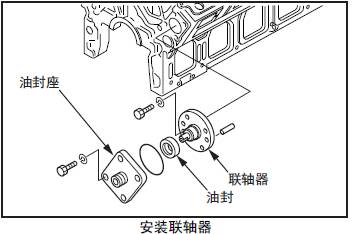

3.1 安装联轴器( 转速表配置规格)

(1) 对准三菱R16柴油发动机凸轮轴前端的定位销后安装联轴器，旋紧螺栓。

(2) 三菱柴油机油封和Ｏ形圈装入三菱柴油机油封座，旋紧螺栓。

注:(a) 三菱柴油机油封唇口和Ｏ形圈上涂抹油脂。(b) 在安装联轴器、三菱柴油机油封、三菱柴油机油封座之前，安装三菱R16柴油发动机凸轮轴。

3.2 安装前端板

(1) 在三菱R16柴油发动机三菱R16柴油发动机缸体的三菱R16柴油发动机前侧齿轮箱垫片安装面上涂抹密封剂(ThreeBond 1211)，贴上垫片。

(2) 在垫片上同样涂抹密封剂(ThreeBond 1211)，安装前端板。

(3) 按照规定的扭矩紧固螺栓。

(4) 确认前端板的下部和三菱R16柴油发动机三菱R16柴油发动机缸体体的底部是否平齐。小心地剪除露出外面的垫片边缘。

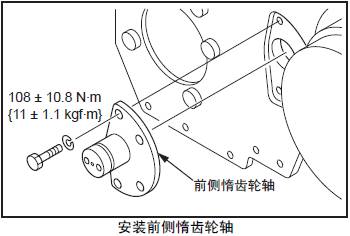

3.3 安装三菱R16柴油发动机前侧三菱R16柴油发动机惰齿轮轴

(1) 在三菱R16柴油发动机三菱R16柴油发动机缸体上安装三菱R16柴油发动机前侧三菱R16柴油发动机惰齿轮轴。

(2) 按照规定的扭矩紧固螺栓。

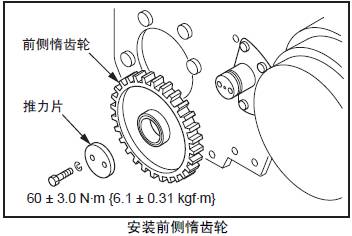

3.4 安装三菱R16柴油发动机前侧三菱R16柴油发动机惰齿轮

(1) 在三菱R16柴油发动机惰齿轮轴上涂抹润滑油。

(2) 安装三菱R16柴油发动机前侧三菱R16柴油发动机惰齿轮。

(3) 安装三菱R16柴油发动机推力片，按照规定的扭矩紧固螺栓。

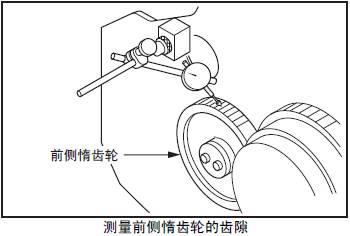

3.5 测量三菱R16柴油发动机前侧三菱R16柴油发动机惰齿轮的齿隙

测量三菱R16柴油发动机前侧三菱R16柴油发动机惰齿轮的齿隙，将千分表的表头放置在齿轮节圆的圆周线上，与齿面垂直接触，测量齿隙量，或在各齿轮的啮合部分插入厚薄规进行测量。超过极限值时更换新的齿轮。

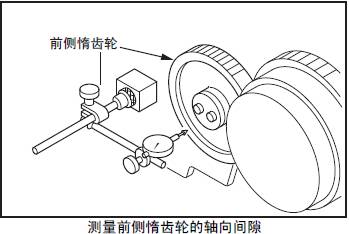

3.6 测量三菱R16柴油发动机前侧三菱R16柴油发动机惰齿轮的轴向间隙

测量三菱R16柴油发动机前侧三菱R16柴油发动机惰齿轮的轴向间隙。超过极限值时，更换新的三菱R16柴油发动机推力片或三菱R16柴油发动机惰齿轮。

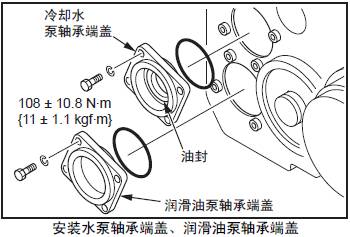

3.7 安装三菱S16柴油机水泵轴承端盖、三菱R16柴油发动机 机油泵轴承端盖

(1) 将三菱柴油机油封安装三菱S16柴油机水泵轴承端盖内。

(2) 将三菱S16柴油机水泵轴承端盖、三菱R16柴油发动机 机油泵轴承端盖安装在前端板上。

(3) 按照规定的扭矩紧固螺栓。

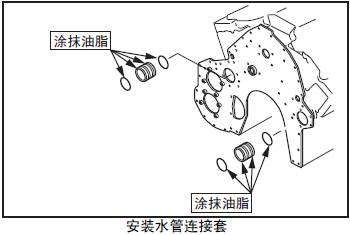

3.8 安装水管连接套

(1) Ｏ形圈和Ｏ形圈槽内涂抹油脂。

(2) 安装三菱R16柴油发动机三菱R16柴油发动机缸体和齿轮箱的水管连接套，注意不要损伤Ｏ形圈。

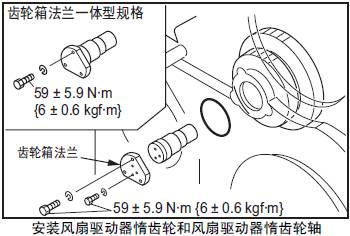

3.9 安装三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮和三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮轴( 三菱R16柴油发动机风扇配置规格)

(1) 三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮的销齿轮朝向身侧，插入三菱R16柴油发动机风扇驱动器安装孔内，用手支承住三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮，使其和三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮轴的中心一致。

(2) 将三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮轴插入三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮内。

(3) 按照规定的扭矩紧固齿轮箱法兰的安装螺栓。

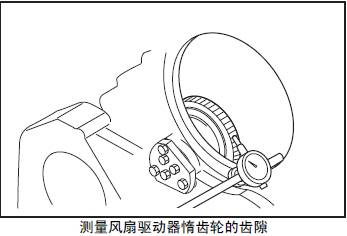

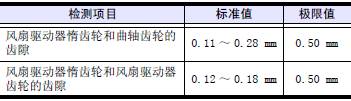

3.10 测量三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮的齿隙( 三菱R16柴油发动机风扇配置规格)

测量三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮的齿隙，将千分表的表头放置在齿轮节圆的圆周线上，与齿面垂直接触，测量齿隙量，或在各齿轮的啮合部分插入厚薄规进行测量。超过极限值时更换新的齿轮。

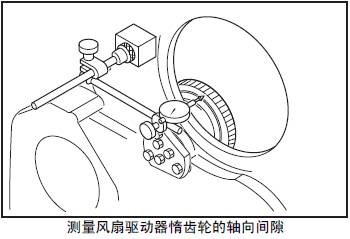

3.11 测量三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮的轴向间隙( 三菱R16柴油发动机风扇配置规格)

测量三菱R16柴油发动机风扇驱动器三菱R16柴油发动机惰齿轮的轴向间隙。超过极限值时，确定故障部件后更换。

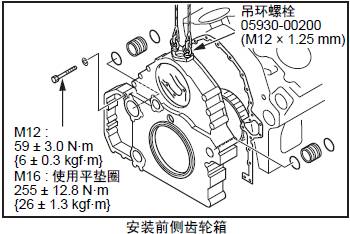

3.12 安装三菱R16柴油发动机前侧齿轮箱

(1) 在三菱R16柴油发动机三菱R16柴油发动机缸体的三菱R16柴油发动机前侧齿轮箱垫片安装面上涂抹密封剂(ThreeBond 1211)，贴上垫片。在垫片上涂抹密封剂(ThreeBond 1211)，安装三菱R16柴油发动机前侧齿轮箱。

(2) 按照规定的扭矩紧固螺栓。

(3) 确认三菱R16柴油发动机前侧齿轮箱下面和三菱R16柴油发动机三菱R16柴油发动机缸体底面是否平齐。小心地剪除露出外面的垫片边缘。

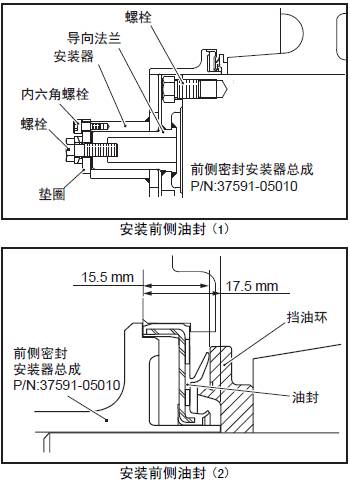

3.13 安装前侧三菱柴油机油封

使用前侧三菱柴油机油封安装工具安装前侧三菱柴油机油封。

(1) 在三菱柴油机油封的唇口涂抹清洁润滑油。

注: 安装三菱柴油机油封时，要注意三菱柴油机油封装入的方向，注意不要损伤三菱柴油机油封。

(2) 在三菱R16柴油发动机曲轴的前端安装导向法兰，用螺栓固定。

(3) 将三菱柴油机油封装在安装器上，插入导向法兰。

(4) 旋紧导向法兰上的螺栓，将三菱柴油机油封装入前端盖。

(5) 拆卸安装器总成。

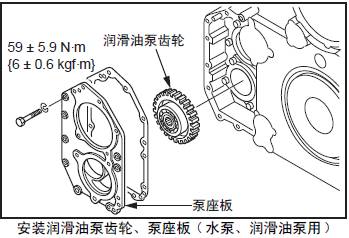

3.14 安装三菱R16柴油发动机 机油泵齿轮、泵座板( 三菱S16柴油机水泵、三菱R16柴油发动机机油泵用）

(1) 将轴承装入三菱R16柴油发动机 机油泵齿轮内。

(2) 插入三菱R16柴油发动机 机油泵。

(3) 在三菱R16柴油发动机前侧齿轮箱上安装泵座板。

(4) 按照规定的扭矩紧固螺栓。

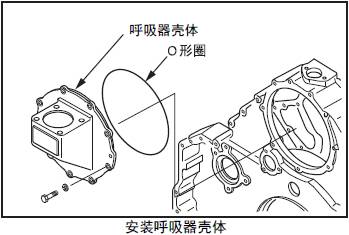

3.15 安装三菱R16柴油发动机呼吸器壳体（无三菱R16柴油发动机风扇规格）

在三菱R16柴油发动机前侧齿轮箱上安装三菱R16柴油发动机呼吸器壳体。

3.16 安装三菱R16柴油发动机减振器、三菱R16柴油发动机曲轴三菱S16柴油机皮带轮

(1) 在三菱R16柴油发动机曲轴的三菱R16柴油发动机减振器安装螺孔内装上导向螺栓。

(2) 按照隔板、内侧的三菱R16柴油发动机减振器、隔板、外侧的三菱R16柴油发动机减振器、三菱R16柴油发动机曲轴三菱S16柴油机皮带轮的顺序，通过导向螺栓，对准定位销进行安装。

(3) 按照规定的扭矩紧固螺栓。

注: 安装时，注意三菱R16柴油发动机减振器的安装位置和方向不要装错。

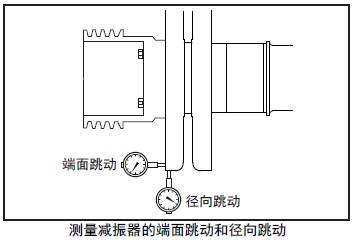

3.17 测量三菱R16柴油发动机减振器的端面跳动和径向跳动

测量三菱R16柴油发动机减振器的端面跳动和径向跳动。

超过标准值时，检查螺栓的紧固状况、安装面有无异物粘附等组装状态。

注: 测量位置应避免刻印位置。

3.18 安装、调整指针

(1) 在三菱R16柴油发动机前侧齿轮箱上安装指针。

(2) 三菱R16柴油发动机曲轴置于No.1 气缸上死点位置，使三菱R16柴油发动机减振器外周的No.1 气缸上死点的刻印和指针相一致。

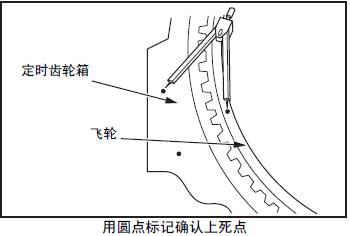

(3) No.1 气缸上死点的确认方法是，在三菱R16柴油发动机飞轮端面和三菱R16柴油发动机正时齿轮箱上打刻有圆点标记，当3 点之间的距离相同的时候，既是No.1 气缸的上死点。

注: 通过三菱R16柴油发动机活塞动作确认上死点的方法，参考「三菱R16柴油发动机本体的组装」的「检测三菱R16柴油发动机活塞的突出量」项。
