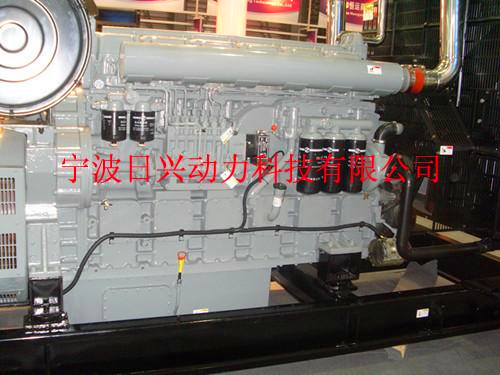

三菱S16柴油机停机电磁铁的拆卸、检测

三菱S16柴油机停机电磁铁的拆卸、检测

三菱S16柴油机停机电磁铁的拆卸、检测

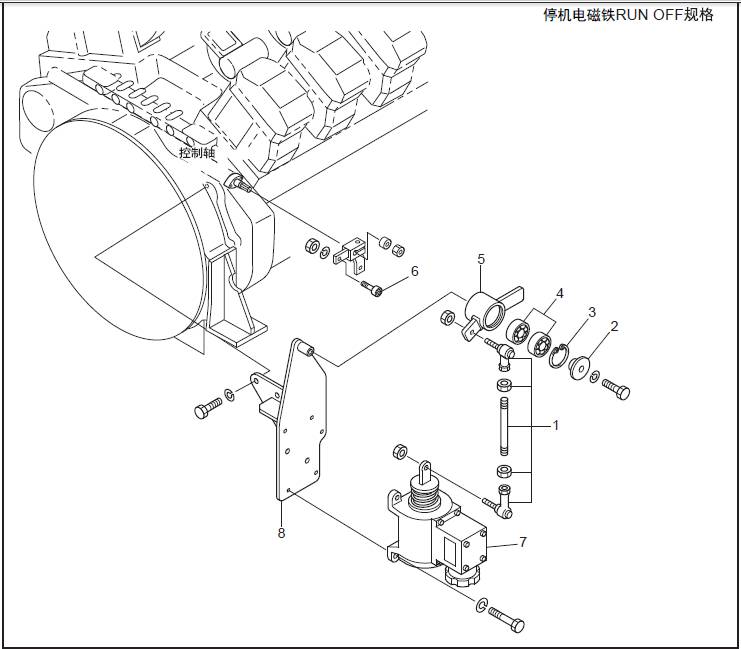

拆卸顺序

1 三菱R16柴油发动机连杆

2 端板

3 卡环

4 球轴承

5 停止柄

6 随动器

7

三菱S16柴油机停机电磁铁

8 座

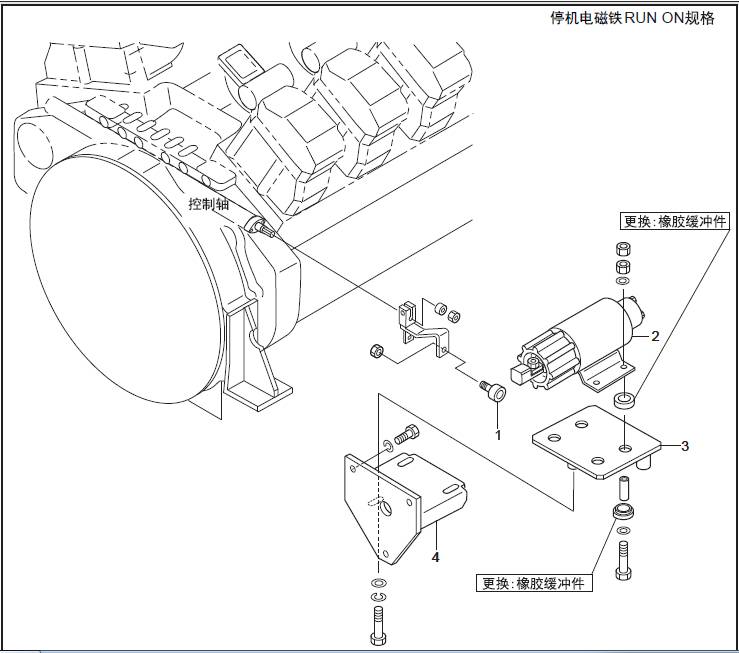

三菱S16柴油机停机电磁铁RUNON

三菱S16柴油机停机电磁铁的拆卸、检测

拆卸顺序

1 随动器

2 三菱S16柴油机停机电磁铁

3 板

4 座

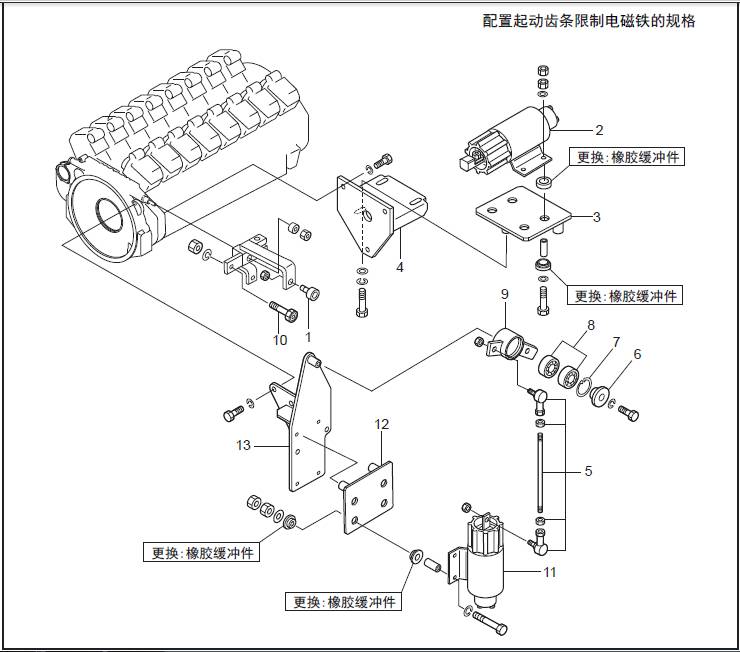

配置起动齿条限制电磁铁的规格

三菱S16柴油机停机电磁铁的拆卸、检测

拆卸顺序

1 随动器

2 三菱S16柴油机停机电磁铁

3 板

4 座

5 三菱R16柴油发动机连杆

6 端板

7 卡环

8 球轴承

9 停止柄

10 随动器

11 起动齿条限制电磁铁

12 板

13 座

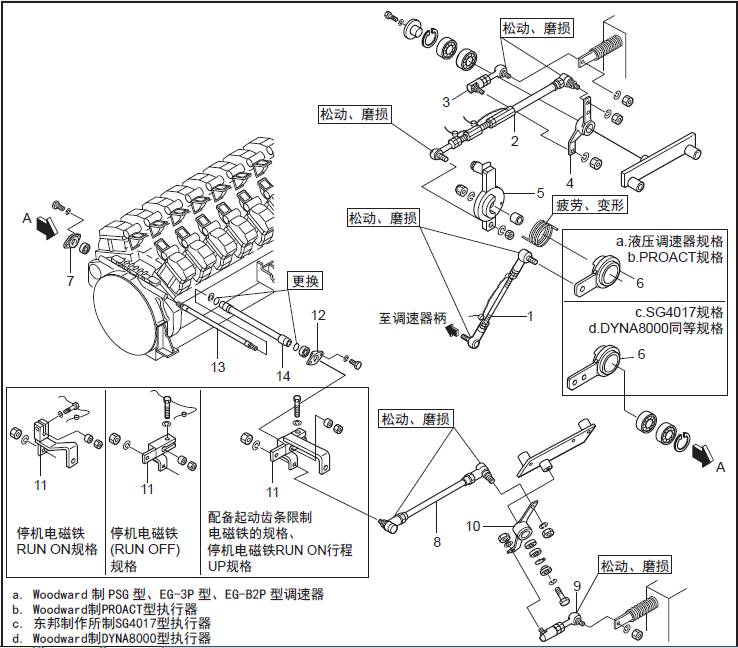

1.4 燃油控制三菱R16柴油发动机连杆的拆卸、检测

燃油控制三菱R16柴油发动机连杆的拆卸、检测

拆卸顺序

1 左侧三菱R16柴油发动机连杆

2 左侧三菱R16柴油发动机连杆

3 左侧三菱R16柴油发动机连杆

4 左侧柄

5 停止柄

6 调速器柄

7 轴承盖

8 右侧三菱R16柴油发动机连杆

9 右侧三菱R16柴油发动机连杆

10 右侧柄

11 控制三菱R16柴油发动机连杆

12 轴承盖

13 控制轴

14 管

1.5 调速器、执行器的拆卸，检修  液压调速器规格

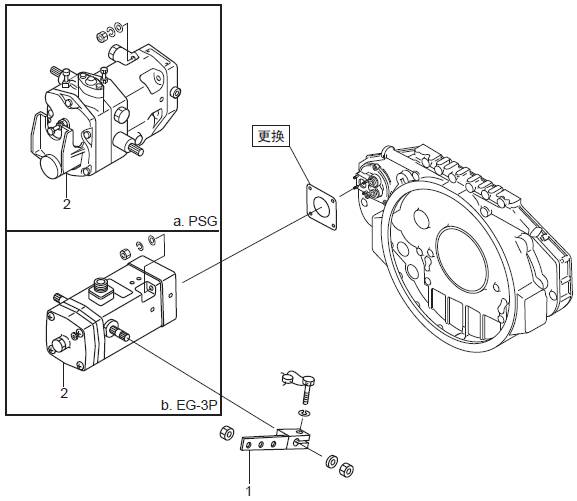

a.Woodward制造PSG型调速器规格

b.Woodward制造EG-3P型调速器规格

调速器的拆卸，检修

拆卸顺序

1 调速器柄2 调速器

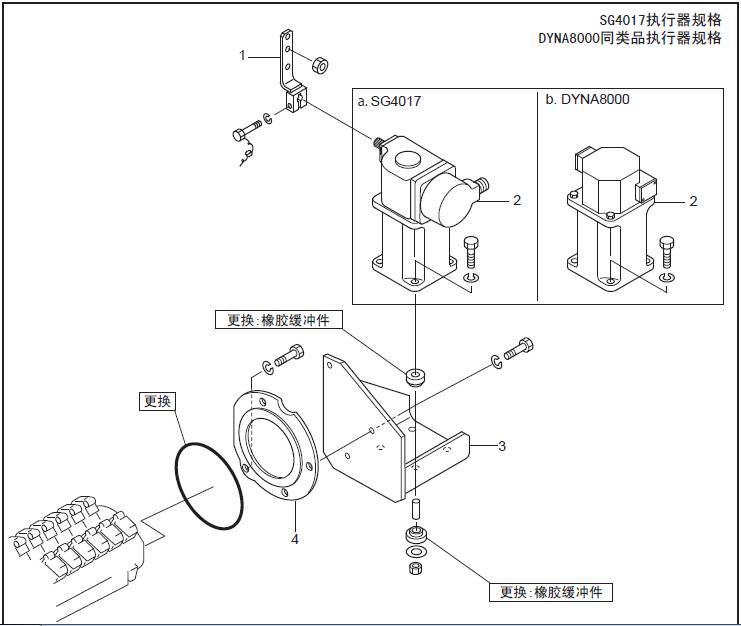

SG4017执行器规格

DYNA8000同类品执行器规格

a. 东邦制作所制造SG4017型执行器 b.Woodward制造DYNA8000型执行器的拆卸，检修

拆卸顺序

1 调速器柄

2 执行器

3 座

4 板

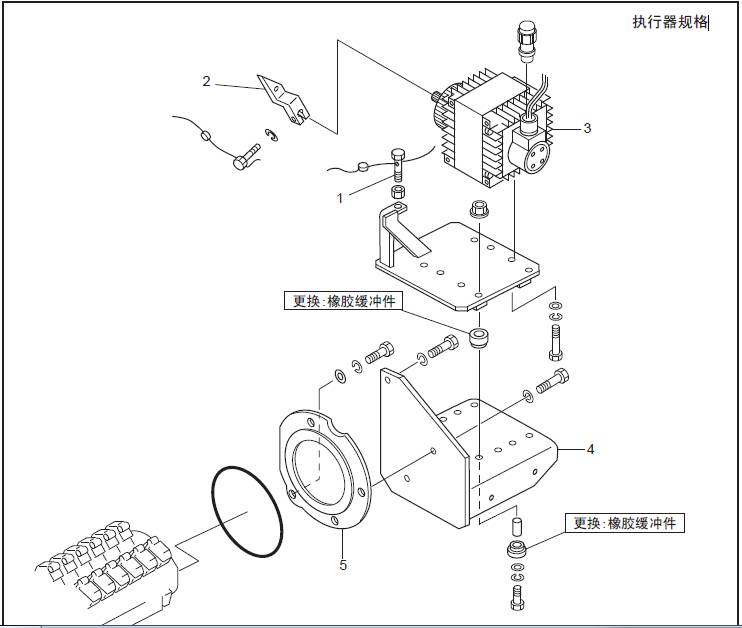

Woodward制造PROACT型执行器

Woodward制造PROACT型执行器的拆卸，检修

拆卸顺序

1 定位螺栓

2 调速器柄

3 执行器

4 座

5 板
