John Deere强鹿柴油发动机喷油嘴衬套

约翰迪尔强鹿柴油发动机喷油嘴衬套

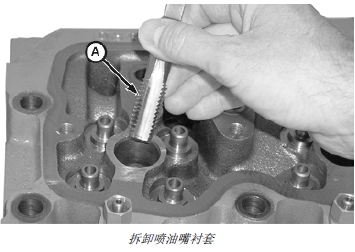

1. 用 M22-1.0 (7/8-9) 丝锥(A) 对衬套内径攻丝。

2. 拧入 M22-1.0 (7/8-9) 带帽螺钉，拉出喷油嘴衬套。

A – M22-1.0 (7/8-9) 丝锥

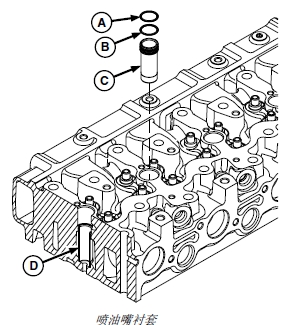

安装喷油嘴衬套

重要提示： 如果在 4 气门缸盖上安装新的喷油嘴衬套，一定要保证活塞未处于或未靠近上止点 (TDC)。旋转John Deere约翰迪尔强鹿柴油发动机，直到活塞处于下止点 (BDC)，否则会损坏活塞。装装

1. 支撑 4 气门缸盖时，使其底面距工作台约 50 毫米（2.0 英寸）。

2. 在喷油嘴衬套(C) 底部外缘四周涂满 LOCTITE®592。

重要提示： O 形环一定要安装在正确位置；褐色 O 形环处于较高位置，而黑色 O 形环位于较低位置。否则，会造成 O 形环先天故障。不得使用任何油基制品润滑喷油嘴衬套，否则 O 形环会膨胀。装

3. 将褐色 O 形环安装在喷油嘴衬套较高位置，而黑色O 形环装在喷油嘴衬套较低位置。用肥皂液润滑 O形环。

4. 将喷油嘴衬套(C) 放在孔口，用 JDG1649 喷油嘴衬套安装器 (D) 放入衬套中。

5. 用锤子小心地敲喷油嘴安装工具，将衬套全部敲入孔中。
