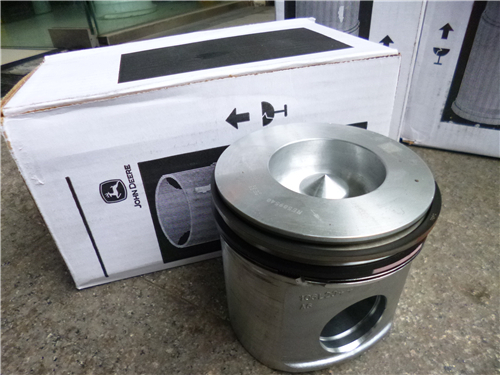

约翰迪尔强鹿柴油发动机活塞环槽磨损的检查

约翰迪尔强鹿柴油发动机活塞环槽磨损的检查

检查磨损情况时，带 15° 梯形环的活塞使用 JDE62 活塞环槽磨损量具，带 6° 梯形环的活塞使用 JDG957 活塞环槽磨损量具。

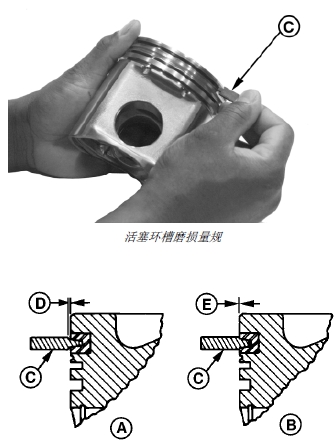

1. 使用合适的活塞环槽磨损量具 (C) 检查梯形环槽（上槽）的磨损程度。在活塞四周多个测量点检查环槽。量规肩部不能与活塞环口接触。量规肩部与活塞环口有间隙 (D) 表明活塞环槽状态良好。如果活塞环槽磨损，应成套更换活塞和汽缸套。如果活塞环槽完好，应继续执行下面的步骤。

A – 梯形活塞环槽完好的活塞

B – 梯形活塞环槽磨损的活塞

C – 活塞环槽磨损量规

D – 间隙（正常）

E – 无间隙（更换）

2. 使用新活塞环和塞尺检查第二个（压缩）环槽。在不同的点测量间隙。将测量值与技术规格进行比较。

3. 使用新活塞环和塞尺检查第三个（控油环）环槽。在不同的点测量间隙。将测量值与技术规格进行比较。

技术规格

活塞环到环槽间隙－新活塞环

（第二压缩环槽）－最大间隙 0.20 毫米（0.008 英寸）

活塞环到环槽间隙－新活塞环（第三控油环槽，标准环）－最大间隙 0.82 毫米（0.032 英寸）

活塞环到环槽间隙－新活塞环（第三控油环槽，重型环）－最大间隙 0.15 毫米（0.006 英寸）

4. 如果间隙超过技术规格要求，更换活塞和汽缸套（成套）。

测量活塞销孔

测量活塞销孔如果活塞销孔不符合技术规格要求，应成套更换活塞和汽缸套。

技术规格

活塞销孔（小销）－内径34.935 － 34.945 毫米（1.3754 － 1.3758 英寸）

活塞销孔（大销）－内径41.285 － 41.295 毫米（1.6254 － 1.6258 英寸）

测量活塞裙部

1. 在与活塞销孔成 90°，距活塞底部 (B) 28 毫米（1.1英寸）处测量活塞裙部 (A)。记录测量结果。

技术规格

活塞裙部（自活塞底部至活塞裙底部 28 毫米 [1.1 英寸] 处测量）－直径 106.38 － 106.40 毫米（4.188 － 4.189 英寸）

2. 参照本章后面的说明测量汽缸套，并与活塞的测量数据进行比较。

测量活塞高度

自活塞销孔中心到活塞销顶部测量活塞高度。

活塞（双气门汽缸盖John Deere约翰迪尔强鹿柴油发动机）－技术规格

活塞－高度（测量从活塞销孔中心到活塞销顶部的距离）. . . . . . . 71.64 － 71.70 毫米（2.820 － 2.823 英寸）

活塞（四气门汽缸盖John Deere约翰迪尔强鹿柴油发动机）－技术规格

活塞－高度（测量从活塞销孔中心到活塞销顶部的距离）. . . . . . . 71.60 － 71.65 毫米（2.819 － 2.820 英寸）

确定John Deere约翰迪尔强鹿柴油发动机活塞与汽缸套的间隙

1. 在与活塞销孔中心线成直角、距活塞底部 (B) 28 毫米（1.1 英寸）处测量活塞裙部外径 (A)。

2. 记录测量结果，并与匹配的汽缸套测量值进行比较。

技术规格

活塞裙部－距活塞底部 28 毫米（1.1 英寸）处外径 . . . . . 106.38 － 106.40 毫米（4.188 － 4.189 英寸）

A – 裙部外径

B – 活塞底部尺寸

重要提示： 必须在室温下测量汽缸套尺寸。

3. 在活塞环行程顶端与活塞销平行的位置测量汽缸套孔径 (A) 。

4. 在活塞环行程下端的同样位置测量汽缸套孔径 (B)。

5. 在活塞环行程上端与活塞销成直角的位置测量汽缸套孔径 (C)。

6. 在活塞环行程下端同样位置测量汽缸套孔径 (D)。

7. 比较 A、B、C、D 四个测量结果，确定汽缸套是否成锥孔或者不圆。

8. 将汽缸套内径与相匹配的活塞外径进行比较。如果超出技术规格给定的磨损极限，则应成套更换活塞和汽缸套。

技术规格

汽缸套－内径 106.48 － 106.52 毫米（4.192 － 4.194 英寸）

汽缸套（顶部或底部）－最大不圆度 . . . 0.05 毫米（0.002 英寸）

汽缸套－最大锥度 . . . 0.05 毫米（0.002 英寸）

活塞到汽缸套间隙（在活塞裙底部测量）（自然吸气式John Deere约翰迪尔强鹿柴油发动机）－间隙 . 0.08 － 0.14 毫米（0.003 － 0.005 英寸）

活塞到汽缸套间隙

（在活塞裙底部测量）

（涡轮增压式John Deere约翰迪尔强鹿柴油发动机）－间隙 . 0.08 － 0.15 毫米（0.003 － 0.006 英寸）
