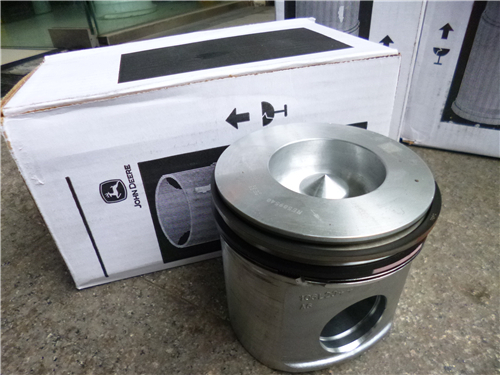

约翰迪尔强鹿柴油发动机活塞销和衬套

检查John Deere约翰迪尔强鹿柴油发动机活塞销和衬套

1. 目视检查活塞销。活塞销必须处于完好状态，没有明显磨损。

2.

重要提示： 不要试图打磨或修整活塞销表面。活塞销表面要求具有很高的光洁度。

2. 将活塞销泡浸在干净的机油中。

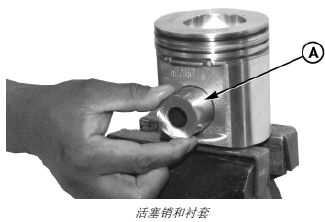

3. 在活塞上安装活塞销 (A)。用拇指轻轻一按，活塞销即能穿入活塞中。

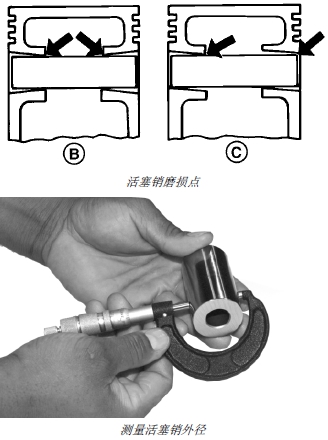

4. 从两边都可插入活塞销。如果活塞销可以自由地插入，但被卡在中心，那么孔可能已成锥形 (B)。

5. 插入活塞销以检查销孔 (C) 是否准直。活塞销不应发出“喀嗒”声，也不需要抵住另一端用力顶入孔内。

6. 测量活塞销外径。如果不符合技术规格，应更换。

技术规格

活塞销（小）－外径 . . . 34.920 － 34.930 毫米（1.3748 － 1.3752 英寸）

磨损限度 . . . . . . . . 34.907 毫米（1.3743 英寸）

活塞销（大）－外径. . . 41.270 － 41.280 毫米（1.6248 － 1.6252 英寸）

磨损限度 . . . . . . . . 41.257 毫米（1.6243 英寸）

活塞销－长度. . . 71.51 － 72.11 毫米（2.815 － 2.839 英寸）

A – 活塞销

B – 锥形孔

C – 销孔准直度

注意： 直头连杆上有油孔，而锥头连杆上没有。

7. 必须打开润滑孔。

8. 测量活塞销衬套内径并与活塞销外径对比，确定油隙。

技术规格

已安装的活塞销

衬套（小销）－内径. . . . 34.950 － 34.976 毫米（1.3760 － 1.3770 英寸）

磨损限度 . . . . . . . . 35.026 毫米（1.3790 英寸）

已安装的活塞销衬套（大销）－内径. . . . 41.300 － 41.326 毫米（1.6260 － 1.6270 英寸）

最低磨损限度 . . . . 41.376 毫米（1.6290 英寸）

活塞销到衬套－油隙 . . . . . . 0.020 － 0.056 毫米（0.0008 － 0.0022 英寸）

磨损限度 0.102 毫米（0.0040 英寸）

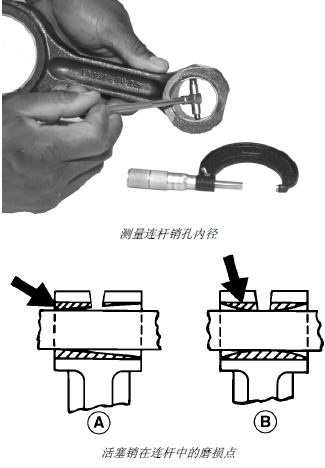

9. 从连杆衬套任何一端插入活塞销。如果活塞销可以自由地插入一端，但被卡在另一端，那么孔可能变成锥形(A)。如果活塞销可以自由地插入孔的两端，但在中间被卡住，表明孔已形成喇叭口 (B)。

A – 锥形孔

B – 喇叭口形孔

John Deere约翰迪尔强鹿柴油发动机拆卸活塞销衬套

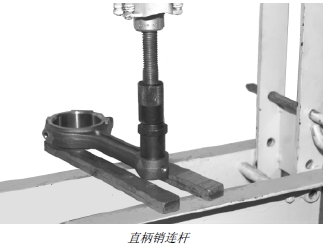

拆卸直柄销连杆端上的活塞销衬套

拆卸衬套时， 41 毫米（1.6 英寸）活塞销要使用 JD286(JD-286)1 活塞销衬套拆装器； 35 毫米（1.3 英寸）活塞销要使用 JDE88 活塞销衬套拆装器。

拆卸锥柄销连杆端上的活塞销衬套

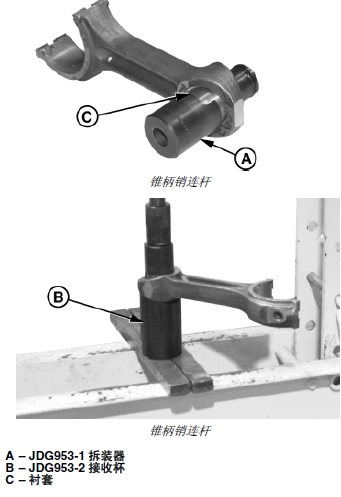

1. 使用 JDG953 连杆衬套保养工具套件的 JDG953-1 拆装器 (A) 和 JDG953-2 接收杯 (B)，拆卸锥柄销连杆

的衬套 (C)。

2. 将拆装器从一端滑入连杆衬套。转动拆装器，直到拆装器凸缘锥面与衬套锥面完全吻合。

3. 连杆衬套的另一端安装接收杯。

注意： 接收杯中的销子使连杆保持在杯的正确位置上。重要提示： 如果衬套磨损严重，拆装器可能与连杆孔的内表面接触。小心操作，避免损坏连杆孔。

4. 用液压机将衬套压出连杆，直到拆装器与衬套一起掉入接收杯。

5. 按照本章后面说明的方法清洁、检查和测量连杆销孔内径。

清洁和检查连杆销孔

1. 用中号粒度砂布清洁连杆孔。

2. 检查连杆孔是否断裂或有其他损伤。直柄销连杆顶部的润滑油孔一定要打开。

重要提示： 如果衬套在连杆中转动，应更换连杆。

3. 在相隔 90° 的两个位置上测量孔径。如果不符合技术规格的要求，应更换连杆。

技术规格

连杆小销孔（已拆下衬套）－内径. . . . . . 38.087 － 38.113 毫米（1.4995 － 1.5005 英寸）

连杆大销孔（已拆下衬套）－内径. . . . . . 46.025 － 46.051 毫米（1.8120 － 1.8130 英寸）

安装John Deere约翰迪尔强鹿柴油发动机连杆活塞销衬套

在连杆销孔的边缘小心地锉出一个小倒角。打磨衬套孔边缘的所有毛刺和棱角。

注意： 锥柄销连杆端的连杆和衬套上都没有油孔。在锥柄销连杆端安装活塞销衬套的方法

注意： JDG953 连杆衬套保养工具套件包括 JDG953-1、JDG953-2 和 JDG738-2。

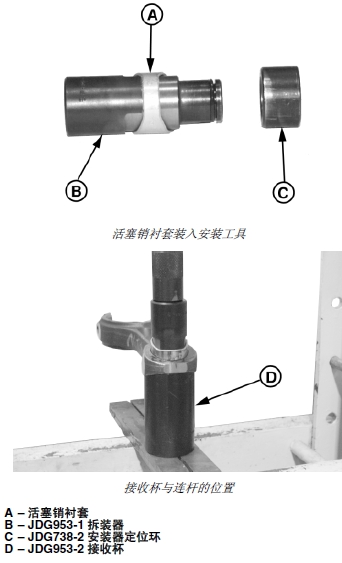

1. 将衬套 (A) 滑入 JDG953-1 拆装器 (B) ，将 JDG738-

2 安装定位环 (C) 装在拆装器 O 形环一侧。在新衬套的外径、定位环外径和连杆销孔内径内涂抹干净的机油或润滑脂。2. 拆装器装入连杆销孔上，使定位环在连杆孔中定位，衬套锥面与拆装器锥面相吻合。

3. JDG953-2 接收杯 (D) 装在连杆对面一侧。

4. 将衬套压入连杆孔中，直到衬套边缘与连杆面齐平或略低。

5. 如有必要，可在专业车间定制一个新衬套，使其与活塞销之间的油隙达到规定的要求。

技术规格

连杆销到衬套（锥柄销）－油隙. . . . . . 0.020 － 0.056 毫米（0.0008 － 0.0022 英寸）

John Deere约翰迪尔强鹿柴油发动机直柄销连杆安装活塞销衬套

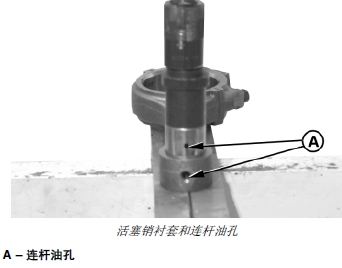

重要提示： 油孔 (A) 必须对准。如果油孔未对准，应拆卸衬套并报废。安装一个新衬套。衬套不得重复使用。将衬套装入连杆。

1. 安装衬套时， 41 毫米（1.6 英寸）活塞销要使用JD286 (JD-286)1 活塞销衬套拆装器； 35 毫米（1.3英寸）活塞销要使用 JDE88 活塞销衬套拆装器。

2. 将衬套压入连杆孔中，直到衬套的边缘与连杆加工面齐平或略低。

3. 从压力机上取下连杆。

4. 新衬套内径必须在专业车间进行精密加工，以达到技术规格的要求。

技术规格

连杆销到衬套（直柄销）－油隙. . . . . . 0.020 － 0.056 毫米（0.0008 － 0.0022 英寸）

磨损限度 0.102 毫米（0.0040 英寸）
