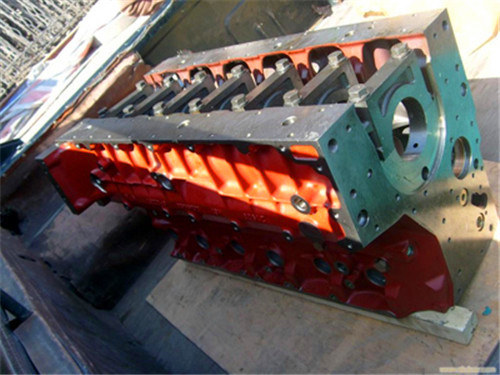

  21 Cylinder Block: TWD1620G

Ref
1 Part No.
1543000 Qty
1 Description
Cylinder block   Notes
2  1 Cylinder block
3  7 Main bearing cap
4 422426 8 Pin
5 1543412 14 Flange screw
6 1556514 1 Bushing
7 1556515 6 Bushing
8  1 Cap
9 965186 4 Flange screw  L=50mm
10 965189 1 Flange screw  L=90mm
11 965188 1 Screw  L=70mm
12 952079 1 Plug
13 467367 4 Plug
14 1556907 4 Gasket
15 1543693 1 Guide sleeve
16  1 Lift ironfront
17 965191 3 Screw
18  1 Lift ironrear
19 968436 2 Flange screw
20 1543693 6 Guide sleeve
21 1543787 28 Spacer sleeve
22 965192 28 Flange screw
23 1556797 5 Stiffening plate  (1543590)
24 1543589 4 Stiffening plate
25 955083 2 Cap plug  D=14,5mm
26 967853 1 Cap plug  D=10,5mm
27 1543593 1 Cover
28 967949 8 Screw  (965175)
29 1161231 X Sealant  304ml
30 1543486 1 Cover plate
31 1543488 1 Cover plate
32 469606 7 Sealing ring (1556388)
33 945444 15 Flange screw L=25mm
 965180 3 Flange screw L=60mm
34 946470 1 Flange screw L=35mm
34A 946752 2 Flange screw L=35mm
35 946778 1 Cap plug D=17,5mm
36 191171 2 Pin
37 1546221 1 Sealing ring
38 417588 1 Guide sleeve, fuel inj. pump
39 479979 1 Plug (191026)
40 968145 1 Plug
41 3826916 1 Elbow nipple (942021)
42 949918 1 Drain cock
43 942078 1 T-nipple
44 968971 1 O-ring
45 946173 2 Flange screw
46 1542242 1 Cover
47 1543745 6 Jet, piston cooling SN-2160012628. Replaced by 1 ea 1556430 and 1 ea 1556434.
 1556430 6 Jet, piston cooling SN2160012629-
48 955981 6 O-ring
49 1543749 6 Stud, L=50mm SN-2160012628. For 1543745.
 1556434 6 Stud, L=40mm SN2160012629-. For 1556430.
50 948645 6 Lock nut
51  1 Oil pressure sensor SE GROUP 30

21缸体：TWD1620G

1零件号。

1543000数量

1说明

气缸体注释

2 1缸体

3 7主轴承盖

4 422426 8针

5 1543412 14法兰螺钉

6 1556514 1衬套

7 1556515 6衬套

8 1盖

9 965186 4法兰螺钉L=50mm

10 965189 1法兰螺钉L=90mm

11 965188 1个螺钉L=70mm

12 952079 1个插头

13 467367 4插头

14 1556907 4垫片

15 1543693 1导套

16 1提升铁前部

17 965191 3螺钉

18 1提升铁后部

19 968436 2法兰螺钉

20 1543693 6导套

21 1543787 28隔套

22 965192 28法兰螺钉

23 1556797 5加劲板（1543590）

24 1543589 4加劲板

25 955083 2盖插头D=14,5mm

26 967853 1个盖塞D=10,5mm

27 1543593 1盖

28 967949 8螺钉（965175）

29 1161231 X密封剂304ml

30 1543486 1盖板

31 1543488 1盖板

32 469606 7密封圈（1556388）

33 945444 15法兰螺钉L=25mm

965180 3法兰螺钉L=60mm

34 946470 1法兰螺钉L=35mm

34A 946752 2法兰螺钉L=35mm

35 946778 1个盖塞D=17,5mm

36 191171 2针

37 1546221 1密封圈

38 417588 1导向套，燃油喷射。抽水机

39 479979 1个插头（191026）

40 968145 1个插头

41 3826916 1弯头短节（942021）

42 949918 1排水旋塞

43 942078 1个T型管接头

44 968971 1个O形圈

45 946173 2法兰螺钉

46 1542242 1盖

47 1543745 6喷嘴，活塞冷却SN-2160012628。替换为1个ea 1556430和1个ea 1556434。

1556430 6喷嘴，活塞冷却SN2160012629-

48 955981 6 O形圈

49 1543749 6螺柱，L=50mm SN-2160012628。用于1543745。

1556434 6螺柱，L=40mm SN2160012629-。用于1556430。

50 948645 6锁紧螺母

51 1机油压力传感器SE总成30
