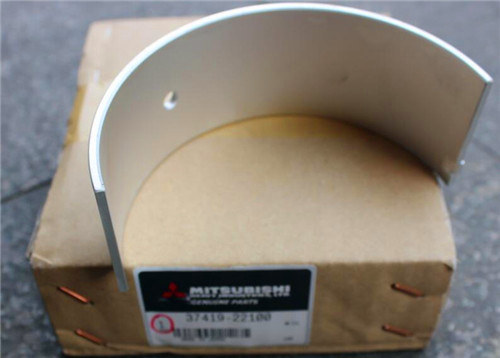

三菱柴油机曲轴轴瓦的装配要求
三菱柴油机槽口
两个瓦片的槽口应朝同一边，如果连杆轴瓦特殊两边都有，应看连杆侧面的标记。
三菱柴油机轴瓦长度
新三菱柴油机轴承装入座孔内，上下两片的每端均应高出轴瓦座平面。以保证轴瓦与座孔紧密贴合，提高散热效果。检查三菱柴油机轴瓦长度的经验做法是：将三菱柴油机轴瓦安装好，装上轴瓦盖，按规定力矩值拧紧一端螺栓，在另一端盖与轴瓦座平面间插入厚度为0.05mm的垫片，当拧该端螺栓的力矩达到10-20N·m时，如垫片能抽不出，说明轴承长度过长，应将无定位突榫的一端锉低；如垫片能抽出，说明轴瓦长度适合；如未拧到规定力矩值垫片就抽不出，说明轴瓦过短，应重新选配。
背面光滑突榫好

三菱柴油机轴承背面应无斑点，表面粗糙度Ra为0.8μm，突榫可防止轴瓦转动，起定位作用，如突榫过低，可用尖统冲击理想的高度，如突榫损坏，应重新选轴瓦。
弹性合适无哑声
把新三菱柴油机轴瓦放入轴瓦座上后，要求轴瓦的曲率半径大于座孔的曲率半径，当轴瓦装入座孔后，可借轴瓦自身的弹力与轴承座孔紧密贴合，以利于散热。检查轴瓦有无哑声，可敲击轴瓦背面查听，有哑声说明合金与底板结合不牢，应重新选配。
轴瓦轴颈的配合间隙要适当

选用轴瓦时，必须对其配合间隙进行检查。检查时，用量缸表和测微器测量轴瓦和轴颈，其差值即为配合间隙。轴瓦的配合间隙的检验检查方法是：对于连杆瓦，在轴瓦上涂一层薄机油，将连杆在相应轴颈上，按规定力矩值拧紧螺栓，然后用手甩动连杆，能转动1~1/2圈，沿轴线方向扳动连杆，没有间隙感觉，即符合要求；对于曲轴瓦，在各道轴颈鹤轴瓦表面涂以机油，装好曲轴按规定力矩值拧紧螺栓，双手扳动曲轴，以曲轴能转动1/2圈，且转动轻便、均匀无阻滞现象为合适。

序号	配件名称	配件配号	适用发动机型	通用车型

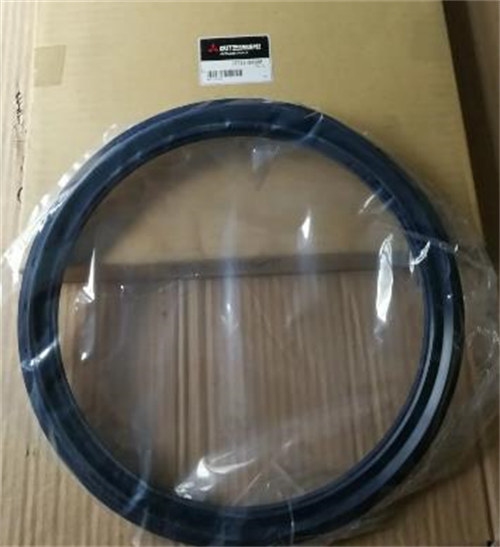

	曲轴前油封	30920 03800	8DC80 8DC81 8DC82 6D20 6D22 8DC90	FV113 FV313 FV413 FV315 K253 K354 K503 K202 K203 T850 FP418
		31120 11100	8DC40 8DC60 8DC80 8DC81	FV112 K252 FV113 FP113 K503
		30011 11101	6DB10A C P	NK8 NK15 AMR370
	曲轴后油封	31220 71200	8DC20 8DC40 8DC60 8DC80	K303 K352 K701 K252 K600 K1300 FV112 FV113 FU103
		30920 13701	6D20	K202LD LD BLD
		30012 60804	6DB10A C P	NK8 NK15 AMR370
		30012 66011	6DB10A P	NK8 NK15 AMR370
	飞轮壳	31212 70109	8DC20 8D40 8DC80 8DC81	K302 K352 K701 K252 FV112 F312 FV113
		30912 10303	6D20 6D22	K202LK HD1200G3 HD1100G
		30912 10302	6D20	K202LD BLD
	飞轮总成	ME062175	8DC81 8DC90	FV313 FV315
		ME062829	8DC82 8DC91	FV413 FV415
		ME062830	8DC82 8DC91	FV413 FV415
		31221 70011	8DC40 8DC80 8DC81	FV112 FV113 FP113 PV313
		31221 86020	8DC20 8DC60	K302 K352 FU103
	30921 10012	6D20	K202BLD LD
	飞轮齿圈	ME062828	8DC82 8DC91	FV413 FV415 K303 K602 K402 FU413 K1500
		31121 00201	8DC20 8DC40 8DC60 8DC80 8DC818DC90 6D20 6D22	K302 K3525 K701 K252 K253 K503 K354 FV113 FV313 FV315 FP418 T850 K203 K202
	飞轮螺栓	ME052692	8DC82 8DC91	FV413 FV415
		ME062222	8DC81 8DC90	FV313 FV315
		31121 12100	8DC20 8DC40 8DC60	K302 K352 K701 K252 K253 K354 K503 FV112
		31121 12100	8DC80 8DC81	FV113 FV313 FP313

	ME052284	6D22	K203 T850 FP418
	31921 00300	6D20 6D22	K203 HD1200G HD1100G
飞轮轴承	MH040026	8DC40 8DC80 8DC81 8DC82 8DC90 8DC91 6D20 6D22	FV112 FV113 FP113 FV313 FP313 FV413 FV315 FV415 K253 K354 K503 K1500L K202 K203 T850
	31121 03500	8DC20 8DC60 6D20	K252 K352 FU103 K202
	30021 60700	6DB10A	NK8 NK15

曲轴轴承	ME052053,STD	6D20 6D22	K203 T860 FP418 HD1200G3 HD1100G
	ME052054,0.25	6D20 6D22	K203 T860 FP418 HD1200G3 HD1100G
	ME052055,0.50	6D20 6D22	K203 T860 FP418 HD1200G3 HD1100G
	ME052056,0.75	6D20 6D22	K203 T860 FP418 HD1200G3 HD1100G
	ME052057,1.00	6D20 6D22	K203 T860 FP418 HD1200G3 HD1100G
	30909 00010 STD	6D20	K202BLD LD LK
	30909 00020	6D20	K202BLD LD LK
	30909 00030	6D20	K202BLD LD LK
	30909 00040	6D20	K202BLD LD LK
	30909 00050	6D20	K202BLD LD LK
	30009 39003 STD	6DB10A C P	NK8 NK15 AMR370 BS13
	30009 39013 0.25	6DB10A C P	NK8 NK15 AMR370
	30009 39023 0.50	6DB10A C P	NK8 NK15 AMR370
	30009 39033 0.75	6DB10A C P	NK8 NK15 AMR370
	30009 39043 1.00	6DB10A C P	NK8 NK15 AMR370
曲轴止推板	31209 33100 STD	8DC80 8DC81 8DC82	FV113 FV313 FV413 FV315 FV416 FP313 K253 K354 K503 1302 K1303 K1500
		8DC90、8DC91
	31209 33200 0.15	8DC80 8DC81 8DC82 8DC82、 8DC91	通用车型与标准止推板相同
	31209 33300 0.30	8DC80 8DC81 8DC82 8DC82、 8DC91	通用车型与标准止推板相同
	31209 33400 0.45	8DC80 8DC81 8DC82 8DC82、 8DC91	通用车型与标准止推板相同
	31209 78101 STD	8DC20	FV112 FV113
		8DC40	FP113 K252 K352

		8DC40	FP113 K252 K32
		8DC60 8DC80	K1300 K203 K202 T850
	31107 01602	6D20	K202 FV112 FV113 FP113 K252 K352 K1300
	30007 51602	6DB10A P	NK8 NK15 AMR370
曲轴齿轮	ME062049	8DC81	FV313 FV315
		8DC90	K354 K253 K503 K1302 K1303
	ME062311	8DC82 8DC91	FV413 FU413 FV415 FP415 K602
曲轴皮带轮	ME062149	8DC81 8DC90	FV313 FV315 K253 K354 K503 K1303
	ME062302	8DC82 8DC91	FV413 FV415 FU413 FP415 K602 K1500L
	ME052574	6D22	K203 T850 FP418
	ME058318	6D20 6DC22	HD1200G3HD1100G
	30920 12200	6DC20	K202LD BLD
	30020 12100	6DB10A C P	NK8 NK15 AMR370 BS13
