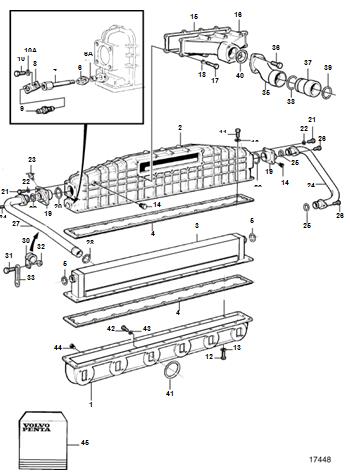

Ref 1 | Part No. | Qty 1 | Description Inlet pipewith starter element | Notes | |
2 | 11032229 | 1 | Inlet pipe | (424802) | |
3 | 866457 | 1 | Intercooler | (424808) | |
4 | 3979052 | 2 | Gasket | (469661) | |
5 | 425695 | 2 | O-ring | (469668) | |
6 | 3825050 | 1 | Flange | ||
6A | 3825051 | 1 | Sealing ring | ||
7 | 3825067 | 1 | Tap | ||
8 | 11031112 | 1 | Lock plate | ||
9 | 947893 | 1 | Drain cock | ||
10 | 955514 | 2 | Screw | ||
10A | 949607 | 2 | Spring washer | ||
11 | 956572 | 10 | Screw | ||
12 | 940186 | 16 | Screw | ||
13 | 955894 | 26 | Washer | ||
14 | 479979 | 1 | Plug | ||
15 | 469662 | 1 | Gasket | ||
16 | 849140 | 1 | Tube | ||
17 | 940161 | 10 | Screw | ||
18 | 941907 | 10 | Spring washer | ||
19 | 849078 | 2 | Flange | ||
20 | 949332 | 2 | O-ring | ||
21 | 955525 | 8 | Screw | ||
22 | 941907 | 8 | Spring washer | ||
23 | 82744 | 1 | Tap | ||
24 | 849074 | 1 | Tube | ||
25 | 848163 | 2 | Gasket | ||
26 | 946934 | 4 | Flange screw | ||
27 | 849172 | 1 | Tube | ||
28 | 469982 | 1 | Sealing ring | ||
29 | 848163 | 1 | Gasket | ||
30 | 952641 | 1 | Clamp | ||
31 | 946544 | 1 | Flange screw | ||
32 | 945407 | 1 | Flange nut | ||
33 | 965537 | 1 | Bracket | ||
34 | 946934 | 2 | Flange screw | ||
35 | 849139 | 1 | Connection pipe | ||
36 | 945444 | 3 | Flange screw | ||
37 | 1664300 | 1 | Tube | ||
38 | 1542783 | 1 | Sealing ring | ||
39 | 469508 | 1 | Sealing ring | ||
40 | 945512 | 1 | O-ring | ||
41 | 1543172 | 6 | Sealing ring | ||
42 | 955310 | 8 | Screw | L=130mm | |
955313 | 4 | Screw | L=160mm | ||
43 | 955894 | 12 | Washer | ||
44 | 479979 | 2 | Plug | ||
45 | 876171 | 1 | Gasket kit, induction manifold | SEE GROUP 99 |
