卡特彼勒125-2988启动马达全套技术手册（判定+参数+安装+避坑）

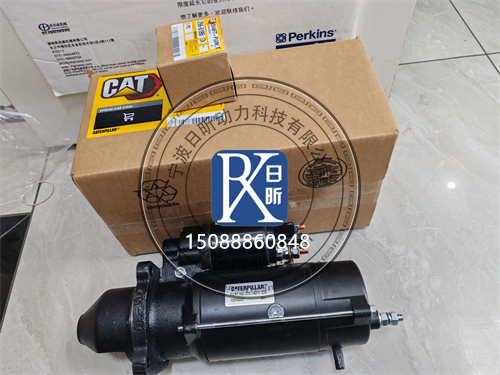

本手册为卡特彼勒原厂125-2988（简写1252988）减速式启动马达（起动机，StarterMotor）专属标准化技术文档，适配卡特C7/C9/3126系列中重型柴油发动机，是发动机启动系统核心执行部件。全文采用原厂量化标准、三级更换判定、故障根源拆解、落地式安装与使用规范，与前期9Y-9895前曲轴油封、2P-8889缸套、空滤指示器手册架构完全统一，适配工程、矿山、电力等重载设备全场景维保。

一、基础信息总览表
表格
参数项目 原厂标准规格 实操说明
原厂零件号 125-2988（启动马达总成，CAT正品编号） 单台价格，发动机启动核心部件，坏了直接打不着火
产品类型 减速式直流启动马达（行星减速结构） 带减速机构，扭矩大、体积小、电流小，重型柴油机主流形式
核心功能 通电后驱动齿轮伸出啮合飞轮齿圈，带动曲轴旋转，启动柴油发动机 是发动机启动的核心动力部件，坏了设备直接趴窝
额定电压 24VDC 中重型柴油机标准24V系统，两块电瓶串联供电
额定功率 约7.5~8.5kW 足够驱动C7/C9级别的中重型柴油机低温启动
驱动齿轮 11齿（标准模数，匹配飞轮齿圈） 伸出啮合飞轮齿圈，启动完成后自动退回脱开
旋转方向 顺时针（从驱动齿轮端看） 和发动机飞轮旋转方向匹配，不能买反
结构组成 直流串励电机+行星减速机构+电磁吸力开关+单向超越离合器 四大核心部分，减速机构放大扭矩，电磁开关控制齿轮伸缩
设计寿命 ≥30000次启动循环（正常工况） 正常使用5~8年，每天启动十次能用七八年
防护等级 IP54 防尘防溅水，适合工程机械野外恶劣环境
适配发动机 卡特C7、C9、3126、3126B系列中重型柴油发动机 同平台发动机通用，具体以零件手册为准
适配设备 320D/323D/325D/330D/336D挖掘机、950H/962H/966H装载机、D6R/D7R推土机、C7/C9发电机组 卡特中型到重型工程设备通用
安装方式 2/3颗螺栓固定在飞轮壳上 安装简单，拆换方便，不用吊发动机
二、核心技术参数与结构特点
1.核心性能参数
表格
参数项目 标准数值 偏差要求 实操说明
额定电压 24VDC - 最低启动电压不低于18V，低于18V容易打不动、烧马达
额定功率 8kW - 额定工况下输出功率，低温启动功率会更大
锁止扭矩 ≥80N·m - 齿轮锁死时的输出扭矩，决定能不能带动压缩冲程的发动机
空载转速 ≥6000rpm - 不带负载的电机转速，减速后输出到齿轮约1000rpm左右
额定电流 ≤450A - 正常启动电流，冷启动峰值电流可达600~800A
减速比 约5:1~6:1 - 行星减速机构，电机转5-6圈，输出齿轮转1圈，放大扭矩
齿轮模数 3模数（标准） - 和飞轮齿圈模数匹配，齿数不对、模数不对都不能啮合
工作温度 -40℃~+125℃ - 耐低温，北方冬天也能正常启动，发动机舱高温也不坏
电磁开关吸合电压 ≤16V - 电压不低于16V就能正常吸合伸出齿轮
单向离合器打滑扭矩 ≥120N·m - 启动时不打滑，发动机着火后自动打滑脱开，防止反拖烧马达
2.核心结构组成
125-2988为行星减速式启动马达，整体分为四大核心模块：
直流串励电动机：马达的动力源，定子是励磁线圈，转子是电枢（带换向器、碳刷），通电后高速旋转，提供基础动力；
行星减速机构：在电机和输出齿轮之间，行星齿轮结构，把电机的高转速低扭矩，转换成低转速大扭矩，适合启动大阻力的柴油机；
电磁吸力开关（吸拉开关）：电磁阀结构，通电后吸拉拨叉，把驱动齿轮推出去啮合飞轮齿圈，同时接通电机主电路，是控制齿轮伸缩和电机通电的开关；
单向超越离合器（单向器）：驱动齿轮和减速输出轴之间的单向离合器，启动时带着飞轮转，发动机着火、飞轮转速比马达快的时候，自动打滑，防止发动机反拖马达高速转，把马达甩坏。
3.减速式马达核心优势（卡特原厂特点）
扭矩大、体积小：行星减速放大5-6倍扭矩，同样体积比直驱马达扭矩大很多，能轻松启动大排量柴油机；
电流小、省电瓶：同样扭矩下，减速马达电流更小，对电瓶、线路压力小，冬天低温启动更轻松，也不容易烧线路；
寿命长、耐造：原厂碳刷、轴承、减速齿轮质量好，正常用几万次启动没问题，适合工程机械频繁启动的场景；
吸力强、啮合稳：电磁开关吸力大，齿轮伸出有力，不容易打齿、空转，低温下也能正常吸合；
单向器可靠：原厂超越离合器打滑扭矩精准，启动不打滑、着火不反拖，保护马达不被发动机反拖烧坏；
原厂完美匹配：齿轮齿数、模数、安装孔位和卡特发动机飞轮壳、齿圈完全匹配，装上去直接用，不用改不用调。

三、适配机型与应用场景
1.核心适配发动机与经典设备
125-2988是卡特C系列中型发动机标准启动马达，核心适配设备包括：
表格
设备类型 具体型号 发动机型号 说明
履带挖掘机 320D、323D、324D、325D、329D、330D、336D C6.6、C7、C9、3126 20-36吨级主流挖掘机，保有量极大
轮式装载机 950H、962H、966H、972H C7、C9 5-7吨级轮式装载机，基建港口主力
履带推土机 D6R、D6T、D7R、D7E C7、C9 中型推土机，矿山基建常用
平地机 140M、160M C7、C9 中型平地机，道路施工用
铰接式卡车 730、735、740 C7、C9、C11 铰接式自卸车，矿山工地运输
发电机组 C7、C9工业/备用发电机组 C7、C9发电版 150-300kW柴油发电机组
其他设备 摊铺机、压路机、油田设备 C7/C9同平台 各类中型工程、工业动力设备通用
注：同系列发动机有不同功率版本，启动马达零件号可能有差异，购买前请核对旧件零件号、齿数、电压、安装孔位，确保完全匹配。
2.典型应用场景
基建工地：挖掘机、装载机、推土机，每天频繁启动，对马达寿命、可靠性要求高；
露天矿山：矿山设备，负荷重、粉尘大、低温启动难，对马达扭矩、防尘性要求高；
北方寒冷地区：冬天零下二三十度，机油稠、发动机阻力大，需要马达扭矩足、低温性能好；
备用发电机组：平时不用，停电了必须能一把打着，对可靠性、存放寿命要求高；
港口物流：港口装载机、牵引车，频繁启停，对马达寿命要求高。
3.配套关联部件
蓄电池（电瓶）：2块12V电瓶串联24V供电，是启动的能量来源，电瓶亏电是启动故障的最常见原因；
启动继电器（磁力开关）：控制电磁开关的小继电器，钥匙门控制它，再由它给马达电磁开关供电；
飞轮齿圈：发动机飞轮上的齿圈，和马达驱动齿轮啮合，齿圈打坏了马达会空转、打齿；
启动钥匙开关：驾驶室内的启动钥匙，控制启动电路；
正极电缆/搭铁线：电瓶到马达的大线，线径不够、接触不良会导致电压降大、打不动。
四、三级更换/大修判定标准（现场通用）
1.一级判定：立即更换/大修（极高风险・完全失效）
满足任意1项，马达完全失效，打不着火，设备趴窝，必须立即更换或大修。
完全没反应：拧钥匙马达一点动静都没有，电瓶、线路都好的，就是马达坏了；
吸合咔哒响但不转：电磁开关吸合有声音，但电机不转，碳刷磨完了、电枢烧了、线圈烧了；
空转打滑：马达转但齿轮不带着飞轮转，嗡嗡响发动机不动，单向离合器打滑、齿轮打坏了；
打齿异响：启动的时候咔咔打齿响，齿轮伸出来啮合不上，电磁开关坏、拨叉坏、齿轮打坏；
冒烟烧蚀：马达冒烟、有焦糊味，线圈烧了、短路了，完全报废；
壳体破裂、齿轮断齿：外壳裂了、驱动齿轮断齿了，完全不能用。
2.二级判定：建议大修/更换（中高风险・性能衰减）
满足任意1项，马达性能衰减，随时可能彻底坏了抛锚，结合下次保养计划大修或更换。
启动无力：打启动的时候转得很慢，发动机带不动，尤其是冷车更明显，排除电瓶问题后就是马达老化；
偶尔空转/打齿：有时候启动空转、有时候打齿，多打几次又能打着，单向器开始坏、齿轮磨损；
异响大：启动的时候异响大、有杂音，轴承坏了、减速齿轮磨损；
碳刷快磨完了：拆检碳刷，磨损超过2/3就快用完了，很快就会接触不良不转；
启动次数：正常工况用了5年以上、启动几万次了，接近设计寿命，容易出故障。
3.三级判定：预防性维护（低风险・正常使用）
马达状态良好，启动有力、无异响，基于维保规范，建议定期检查保养。
每1000小时检查一次接线柱有没有松动、氧化，清洁接线端子，保证接触良好；
每5000小时拆检保养一次，换碳刷、清洁换向器、轴承打黄油，能大幅延长寿命；
冬天低温启动前先预热，减少马达负荷，延长寿命。
五、常见故障现象与失效根源深度分析
1.完全没反应（占比25%，最常见启动故障）
现象：拧启动钥匙，马达一点动静都没有，灯、喇叭都正常，就是马达不响。
失效根源：
电瓶亏电/接线不良（占一半以上）：电瓶没电、桩头氧化松动、搭铁线接触不好，电流过不去，先查电瓶和线路，不要上来就换马达；
电磁开关线圈烧了：吸力开关线圈烧断了，通电不吸合，没反应；
碳刷磨完/换向器烧蚀：碳刷磨没了，或者换向器烧黑、磨损，电机电路不通，不转；
电枢线圈/励磁线圈烧了：电机内部线圈短路、烧断了，完全不转；
启动继电器坏了/钥匙门坏了：控制电路坏了，给不到电磁开关电，马达没反应。
2.吸合响但不转/转得慢（占比30%，常见故障）
现象：拧钥匙能听到咔哒一声吸合声，但马达不转，或者转得很慢、没力气，带不动发动机。
失效根源：
电瓶亏电/线路压降大（最常见）：电瓶电量不足，或者大线太细、接触不良，电压降太大，电磁开关能吸，但电机转不动；
碳刷磨损/换向器脏：碳刷快磨完了，接触不好，或者换向器烧黑、积碳，电流通不过，电机没力；
轴承坏了/扫膛：前后轴承磨损，转子扫膛（蹭定子），阻力大，转不动；
减速机构坏了：行星齿轮打坏、卡死，动力传不出去；
发动机阻力太大：冬天机油太稠、缸里进液、抱瓦了，马达带不动，不是马达本身的问题。
3.空转打滑（占比20%）
现象：马达自己嗡嗡转得很快，但发动机不转，空转的声音，带不动飞轮。
失效根源：
单向超越离合器打滑（最主要原因）：单向器坏了，只能一个方向传力，反向打滑，启动的时候也打滑，带不动飞轮；
驱动齿轮/飞轮齿圈打坏：齿轮齿打秃了、断齿了，啮合不上，空转打滑；
电磁开关行程不够：吸力开关吸力不够，齿轮没完全伸出去啮合，半啮合状态打滑；
拨叉坏了：推动齿轮的拨叉断了、磨损了，推不到位，齿轮啮合不上。
4.打齿异响（占比15%）
现象：启动的时候咔咔咔的打齿声，很刺耳，齿轮撞齿圈。
失效根源：
电磁开关调整不对：开关吸力时序不对，电机先转了齿轮才伸出去，就会打齿；
齿轮/齿圈磨损打齿：齿打坏了、毛边了，啮合的时候打齿响；
马达安装不对：安装孔位不对、垫片不对，齿轮和齿圈间隙不对，啮合不好打齿；
飞轮齿圈松动、跳动大：齿圈松了、飞轮跳，啮合的时候打齿。
5.冒烟烧蚀（占比10%，严重故障）
现象：马达冒烟、有焦糊味，甚至喷火星，直接烧坏。
失效根源：
长时间连续打启动：每次启动超过10秒，连续打很多次，马达过热，把线圈、碳刷烧了；
短路：接线柱碰壳、内部线圈短路，大电流烧蚀；
发动机抱死硬打：发动机抱瓦、卡死了，还硬打启动，马达堵转，电流太大直接烧；
进水进灰：马达进水、进大量灰尘，内部短路、卡滞，烧坏。

六、一分钟快速排查对照表
表格
故障现象 最可能故障类型 风险等级 1分钟快速排查方法 快速处置方案
拧钥匙完全没反应，灯都正常 电瓶/线路/电磁开关坏 ⚠️中风险 1.先测电瓶电压，看是不是亏电
2.用螺丝刀短接马达两个大接线柱，转就是开关/控制电路坏，不转就是马达坏 先查电瓶线路，确认马达坏了就更换/大修
吸合咔哒响但转得慢、没力气 电瓶亏电/碳刷磨完/马达老化 ⚠️中高风险 1.测启动瞬间电压，低于18V就是电瓶/线路问题
2.电压够还转得慢就是马达内部坏了 先充电/换电瓶试，不行就换/修马达
马达嗡嗡转、发动机不转、空转 单向器打滑/齿轮打坏 ⚠️中高风险 1.听声音是不是马达自己转得快、发动机不动
2.看驱动齿轮有没有断齿、磨损 更换单向器或整个马达，同时检查飞轮齿圈
启动咔咔打齿响、刺耳 齿轮/齿圈坏/啮合不好 ⚠️中风险 1.听是不是金属撞击的打齿声
2.看齿轮、齿圈有没有打坏 调整安装间隙，打坏的齿轮/齿圈换掉
马达冒烟、有焦糊味 线圈烧了/短路 ⚠️高风险 1.闻有没有焦糊味、看有没有冒烟
2.测接线柱是不是短路 立即更换，不要继续打启动，会越烧越坏
💡排查口诀：先查电瓶再查线，最后再拆启动马达，一半以上的启动故障都是电瓶和线路的问题，不是马达本身坏了，别上来就换马达。
七、标准化安装与使用规范
1.安装前准备
核对型号：确认新马达的电压（24V）、齿数、旋转方向、安装孔位和旧的一致，飞轮齿圈齿数匹配，不要买错；
检查外观：马达壳体有没有裂，驱动齿轮有没有断齿，接线柱有没有松动，转动齿轮有没有卡滞；
检查飞轮齿圈：旧马达打齿、空转的，一定要检查飞轮齿圈有没有打坏、断齿、松动，齿圈坏了换新马达也会很快打坏；
清洁接线：电瓶线、马达接线柱的氧化、锈迹打磨干净，保证接触良好，接触不良会压降大、烧接线柱；
断开电瓶负极：安装前先拆电瓶负极，防止短路打火，安全第一。
2.标准化安装步骤
拆旧马达：
先拆电瓶负极，再拆马达上的正极线、信号线，最后拆固定螺栓，把旧马达拿下来；
清理安装面：
把飞轮壳上的马达安装面清理干净，没有油污、锈迹、杂质，保证安装贴合，同轴度好；
对位安装：
把新马达对准安装孔和飞轮齿圈，平稳装进去，不要硬砸、硬撬，驱动齿轮对准齿圈间隙；
带上固定螺栓，用手拧到底，保证马达装正、贴合紧密。
拧紧固定螺栓：
对称拧紧固定螺栓，扭矩按规定来（一般M10螺栓40-50N・m，M12螺栓60-80N・m），不要拧太紧把壳体拧裂；
接电线：
接好正极大线、信号线，接线柱螺母拧紧，保证接触良好，不要松动，松了会烧接线柱；
线束整理好，不要蹭皮带、蹭转动部件。
测试启动：
接好电瓶，先开钥匙通电，然后拧启动，听声音是不是正常，有没有异响、打齿，能不能一把打着；
启动几次都正常，没有异响、打滑，就完工了。
3.正确使用与延寿技巧
启动时间不要太长：每次启动不要超过10秒，一次打不着，间隔30秒以上再打，连续打会让马达过热，烧坏线圈、碳刷；
冬天先预热再启动：低温天先开预热，等预热灯灭了再打启动，机油稠阻力大，硬打很伤马达和电瓶；
发动机着火立刻松钥匙：发动机打着了马上松开启动钥匙，不要长时间带着马达转，单向器虽然会打滑，但长期反拖也会坏；
定期保养清洁：每几千小时拆下来清洁一下，碳刷快磨完了就换，轴承打黄油，换向器擦干净，能让马达寿命翻倍；
保证电瓶和线路良好：电瓶亏电、线路接触不良，会让马达大电流低电压工作，很容易烧，有问题及时处理。
❌绝对禁止操作
❌禁止连续长时间打启动，每次不超10秒，间隔30秒以上，不然马达过热直接烧；
❌禁止发动机抱瓦、卡死了还硬打启动，堵转电流超大，几秒就能把马达烧废，先解决发动机问题；
❌禁止接线柱松动、接触不良还硬用，接触不好会打火、烧接线柱、压降大，马达没力还容易烧；
❌禁止马达进水、进大量灰尘，内部会短路、卡滞、烧坏，尽量保持马达清洁；
❌禁止用锤子硬砸马达安装，壳体是铸铁/铸铝的，很容易砸裂，要平稳对位、螺栓压紧；
❌禁止飞轮齿圈打坏了还换新马达，齿圈坏的话新马达装上去用不了几次齿轮就打坏了，白花钱。
八、选购避坑与2026市场行情
1.三档配件档次对比（2026年市场参考价，单台总成）
表格
档次 价格区间（人民币） 寿命/启动次数 适用场景 优缺点
卡特原厂全新 5000~10000元 ≥30000次，5-8年 核心设备、重载工况、高可靠性要求 质量好、寿命长、扭矩足、故障率极低，就是贵
原厂再制造/一线品牌（博世/电装/法雷奥） 2000~5000元 20000~30000次，3-5年 主力设备、中等工况、性价比优先 质量接近原厂，有质保，性价比高，大部分场景够用
国产副厂/杂牌 500~2000元 5000~15000次，1-3年 备用设备、轻载工况、短期应急 价格便宜，但扭矩小、寿命短、故障率高，容易坏半路
2.七大核心避坑点
避坑1：电压/齿数/方向不对，装不上或打齿：杂牌马达电压错（12V冒充24V）、齿数不对、旋转方向反，装上去要么不转要么打齿，买的时候一定要核对零件号、电压、齿数、安装孔位；
避坑2：功率虚标，扭矩小，冷启动打不动：便宜的马达功率虚标，标8kW实际只有5kW，夏天还行，冬天冷车根本打不动，一定要选功率足够的正规产品；
避坑3：碳刷、线圈用劣质材料，容易烧：劣质铜线、碳刷，电阻大、不耐高温，用几次就烧了，或者碳刷很快磨完；
避坑4：减速机构用塑料齿轮，容易碎：便宜的减速齿轮用塑料的，大扭矩下直接碎，用不了多久就坏，一定要选金属行星齿轮的；
避坑5：单向器打滑，空转：劣质单向器打滑扭矩不够，启动的时候打滑空转，用不了几次就坏；
避坑6：翻新/修过的冒充全新：旧马达换个壳、刷个漆当新的卖，内部已经老化了，用不了多久就坏，买的时候找正规渠道，看包装、做工；
避坑7：只看单价不看可靠性：启动马达是让设备干活的关键部件，坏了设备趴窝一天，损失的台班费都比马达贵，核心设备绝对不能贪便宜买杂牌，省几百块耽误一天活亏几千，得不偿失。
3.正确选购步骤
核对旧马达的零件号、额定电压（24V/12V）、驱动齿轮齿数、旋转方向、安装孔距，确认完全匹配；
选择正规渠道（卡特经销商、博世/电装等国际大牌、正规国内大厂、靠谱再制造商家），不要买三无产品；
检查外观：壳体做工规整、齿轮无毛刺、接线柱牢固、转动顺畅无卡滞，有正规包装、品牌标识、质保卡；
确认是金属行星减速结构，不要买塑料齿轮的劣质款；
要求提供质保，正规产品一般有3-12个月质保，出现质量问题能退换；
核心重载设备优先选原厂或一线品牌再制造，备用设备、轻载可以选靠谱国产品牌，不要买太便宜的杂牌，省小钱耽误大事；
旧马达打齿的，同步检查飞轮齿圈，坏了一起换，不然新马达很快就打坏。
九、核心总结
卡特彼勒125-2988减速式启动马达，是发动机的“启动钥匙”，几千块的部件，却决定了设备能不能启动干活，坏了直接趴窝，耽误一天台班费就大几千，是设备上最不能凑合的部件之一。
保电瓶、不长打、勤保养、选正品，是启动马达维保的四大核心原则，保证电瓶和线路良好，不长时间连续打启动，定期清洁保养换碳刷，选正品靠谱的马达，原厂马达用几万次、五六年很轻松，关键时刻不掉链子。
记住：启动马达是“小钱耽误大事”的典型部件，省几百块买个杂牌，坏在工地上趴窝一天，损失的台班费、误工费都能买好几个马达了，核心设备一定要选靠谱的，平时做好保养，才能用得久、不抛锚。
