卡特彼勒546-2154喷油器线束电气性能检测标准与拆装规范流程

卡特彼勒546-2154喷油器线束电气性能检测标准与拆装规范流程

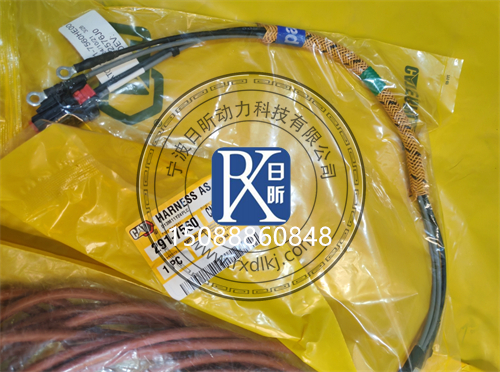

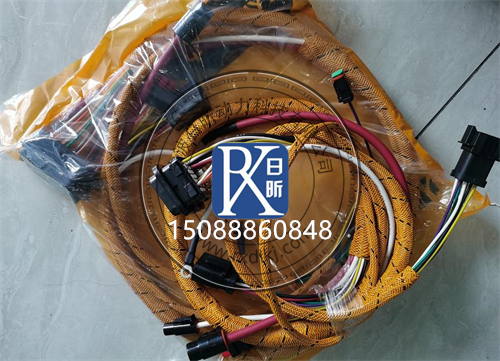

546-2154喷油器线束是燃油喷射系统的精密电气部件，拆装与检测必须严格按规范执行，否则会导致线束损坏、接触不良、信号失真，严重时烧毁ECM、喷油器，造成重大损失。以下为原厂标准检测流程与拆装规范。
第一部分：电气性能检测标准
一、检测前准备
工具准备：数字万用表（精度0.01Ω）、500V兆欧表、专用探针/测试针、记号笔、无尘布、专用电气清洁剂；
安全准备：发动机熄火、冷却至常温，断开蓄电池负极，防止触电、短路损坏电气部件；
线束准备：将线束两端连接器全部断开，确保无负载、无外接电路，避免影响检测精度；
环境要求：干燥、清洁、无强电磁干扰的环境，潮湿、粉尘环境会导致绝缘电阻检测失真。
二、核心检测项目与合格标准
表格
检测项目 原厂标准值 检测工具 检测方法 不合格判定
线路通断检测 全线路导通，无开路 数字万用表（通断档） 红黑探针分别接对应针脚，听蜂鸣提示 蜂鸣器不响，说明导线开路、内部断股
单根导线电阻 ≤0.5Ω/米 数字万用表（精密电阻档） 测量对应针脚间的电阻，按长度换算 单根电阻＞0.5Ω/米，说明导线材质差、线径细或内部断股
缸间电阻差值 ≤0.3Ω 数字万用表（电阻档） 分别测量6个喷油器分支的电阻，对比最大差值 差值＞0.3Ω，说明某缸导线异常、连接器接触不良
绝缘电阻 ≥100MΩ（500VDC） 500V兆欧表 兆欧表一端接导线芯，一端接波纹管/屏蔽层，摇测1分钟 绝缘电阻＜50MΩ，说明绝缘老化、存在漏电风险
连接器接触电阻 ≤0.1Ω 数字万用表（低电阻档） 连接器对接后，测量两端总电阻，减去导线本体电阻 接触电阻＞0.3Ω，说明插针氧化、变形、接触不良
相邻针脚绝缘 ≥100MΩ 500V兆欧表 测量相邻针脚之间的绝缘电阻 电阻＜50MΩ，说明针脚间漏电、存在短路风险
屏蔽层导通（带屏蔽款） 导通良好，电阻≤0.2Ω 数字万用表（电阻档） 测量屏蔽层两端的导通电阻 不导通或电阻过大，说明屏蔽层断裂，抗干扰失效

三、常见故障检测方法
开路/断点定位：
导线不通时，用万用表分段测量，逐步缩小范围找到断点；
也可搭配信号发生器+感应接收器，沿导线移动，信号中断处即为断点位置。
短路/漏电定位：
绝缘电阻过低时，先检查外观有没有破皮、磨破，连接器有没有进油、进水；
分段测量绝缘电阻，逐步缩小范围找到漏电点。
间歇性接触不良检测：
连接器对接后，轻轻晃动线束、连接器，同时观察万用表电阻数值；
电阻波动超过0.2Ω，说明存在接触不良，多为插针氧化、退针、卡扣松动。
四、合格判定标准
所有检测项目全部符合标准值，即为合格；任一项目不合格，需针对性处理或更换线束：
轻微接触不良：用电气清洁剂清洁插针、薄涂导电脂后重新检测，合格可继续使用；
导线破皮、断股、绝缘老化、连接器损坏：建议直接更换整束，避免后期突发故障。
第二部分：安装与拆卸规范流程
一、拆卸规范步骤（发动机停机、冷却后操作）
1.拆卸前安全准备
发动机熄火，关闭钥匙门，断开蓄电池负极，防止触电、短路烧ECM；
打开发动机装饰罩，露出完整的喷油器线束总成；
准备零件收纳盒，防止卡扣、小零件丢失。
2.标记与记录
用记号笔标记ECM主连接器、各缸喷油器连接器的对应位置，避免安装时装错针脚；
记录线束固定卡扣的位置、数量，方便按原路径复位。
3.断开连接器
先断开ECM端主连接器：按住解锁卡扣，平稳垂直向外拔出，禁止拉扯导线硬拔；
再依次断开6个喷油器端连接器：逐个按住卡扣，沿轴向平稳拔出，禁止歪拉硬拽，防止插针弯曲、退针；
拆下的连接器用干净防尘布盖住，防止进灰、进油、进水。
4.拆卸固定卡扣
用专用卡扣钳或包布的一字螺丝刀，依次拆下固定卡扣，避免撬坏卡扣、划伤线束绝缘层；
从一端向另一端慢慢取下线束，避免过度拉扯、弯折（弯折半径不小于导线直径的5倍）。
5.拆卸后检查
检查线束外观有没有磨损、破皮、老化鼓包，连接器有没有损坏、插针氧化；
清洁线束表面油污、灰尘，放置在干燥、平整的地方，避免踩踏、挤压。

二、安装规范步骤
1.安装前检查
核对新线束零件号，确认是546-2154，与原配件型号完全一致；
检查新线束外观，有没有破损、连接器损坏、插针弯曲/退针，确保全新完好；
提前在连接器插针表面薄涂一层专用电气导电脂，增强导电性、防氧化（禁止涂到密封件、绝缘层上）。
2.线束布置与固定
严格按原路径布置线束，避开高温部件（排气歧管、涡轮增压器）、尖锐金属边、运动部件；
预留足够的热胀冷缩余量，不要拉得过紧，也不要留过多冗余导致晃动摩擦；
从一端向另一端依次安装固定卡扣，卡扣间距≤30cm，确保固定牢固，无晃动、无挤压。
3.连接器对接
先对接各缸喷油器端连接器：对准定位槽/针脚，平稳轴向插入，听到“咔哒”声说明卡扣锁定，轻轻拉一下确认不会脱落；
再对接ECM端主连接器：对准定位键，平稳插入，锁定卡扣，确认完全到位，无歪斜；
禁止歪插、硬插，防止插针弯曲、退针、损坏密封件。
4.整理与复查
整理线束，确保没有扭曲、打结、挤压其他部件；
逐个检查所有连接器，确认卡扣都已锁定，无松动、脱落；
复查线束路径，确认没有接触高温、运动部件，没有干涉其他管路、零件。
三、关键安装要点
禁止暴力操作：插拔连接器必须对准、平稳施力，禁止硬插硬拔，防止插针弯曲、退针、连接器壳体开裂；
高温防护：靠近排气歧管、涡轮的线束段，必须加装铝箔隔热套，避免高温烤坏绝缘层；
密封防护：连接器必须完全插到位，密封件完好无变形，防止油、水、灰尘侵入导致接触不良；
禁止私自改装：不要随意改线、加接用电设备、更换非原厂连接器，避免破坏原车设计，引发过载、干扰故障；
导电脂规范使用：仅在插针导电面薄涂导电脂，不要涂到密封件、绝缘层上，避免加速橡胶老化。
四、装机验收标准
1.静态验收
所有连接器安装牢固，卡扣锁定到位，无松动、脱落；
线束固定牢固，无晃动、摩擦、挤压、扭曲；
用万用表复测通断、绝缘电阻，确认全部符合标准，无短路、开路、漏电。
2.动态验收
连接蓄电池负极，打开钥匙门，读取发动机故障码，确认无喷油器电路相关故障码；
启动发动机，怠速运行10~15分钟，观察：
发动机运转平稳，无缺缸、抖动、异响；
怠速稳定，转速波动≤50转；
无故障码报警，仪表显示正常；
中速、高速加载测试，动力正常，加速顺畅，无喷油异常、油耗升高现象；
停机后再次检查线束，有没有移位、松动、异常发热现象。
三、拆装与检测禁忌
❌禁止带电插拔连接器，防止烧蚀插针、损坏ECM内部电路；
❌禁止用万用表大电流档直接测量喷油器信号线，防止击穿ECM、喷油器内部芯片；
❌禁止用普通水、汽油、柴油冲洗连接器，必须用专用电气清洁剂，避免腐蚀插针、损坏密封件；
❌禁止弯折半径过小（小于导线直径5倍），防止导线内部断股，引发间歇性故障；
❌禁止用铁丝、铜丝代替保险丝，防止过载烧线束、引发电气火灾。
