卡特彼勒232-6642缸盖安装垫片套件故障现象与根因分析

卡特彼勒232-6642缸盖安装垫片套件故障现象与根因分析

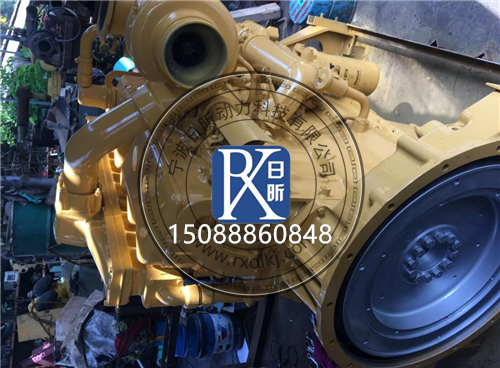

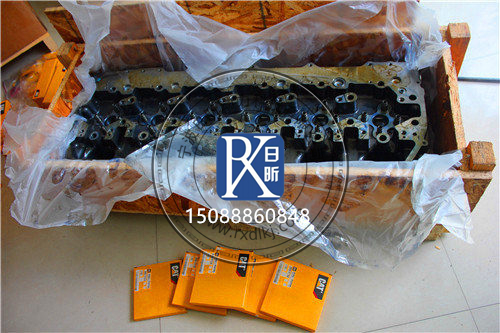

232-6642是专属适配卡特3406B/3406C14.6L直列6缸柴油机的上部密封套件，核心包含气缸盖主垫片、气门室盖垫片、进排气歧管垫片、喷油器密封圈及各类水堵/油堵辅助密封件，长期处于160bar以上缸内爆发压力、600℃以上排气高温的重载工况下。其故障并非单一密封件损坏，多是热负荷、机械载荷、装配工艺与介质腐蚀共同作用的结果，以下按故障严重等级与发生概率逐一梳理。

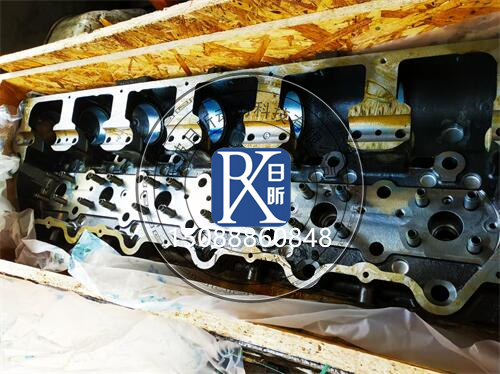

一、气缸盖主垫片（缸床）冲蚀击穿——最严重的核心故障
这是整套套件中后果最严重、维修成本最高的失效模式，直接破坏燃烧、润滑与冷却系统的隔离边界。
典型现象
冷却系统窜气反水：膨胀水箱、水箱盖处持续冒出气泡，怠速状态下即可观察到，严重时冷却液从水箱口溢出，俗称“翻水”；
油水混合互窜：机油被冷却液稀释乳化，呈乳白色“奶昔状”，油底壳液位异常升高；同时冷却液中漂浮油花，无外部渗漏点但液位持续下降；
动力与燃烧异常：单缸或相邻两缸压缩压力偏低，发动机怠速抖动、动力断崖式下降，排气持续冒带甜味的白烟；
外部渗漏：缸体与缸盖的结合接缝处渗水、渗油，高负荷、热机状态下渗漏明显加剧。
根因分析
发动机过热导致的热变形翘曲（首要诱因）
冷却系统缺水、散热器堵塞、水泵失效、节温器卡滞等故障引发发动机开锅过热，缸盖与缸体上平面产生不可逆的热变形，平面度超过0.05mm的原厂限值后，缸垫局部压合压力不足，高压燃气反复冲蚀密封筋，最终击穿密封层形成泄漏通道。3406系列缸盖轴向跨度大，过热后翘曲风险显著高于小排量机型。

装配工艺不达标（人为故障占比最高）
紧固顺序错误：未遵循「从中间向两端、对角交替分次紧固」的原厂规范，缸垫受力分布严重不均，局部密封压力薄弱，被燃气率先冲开；
扭矩失准：未使用校准扭矩扳手，螺栓预紧力不足或过紧拉伸，热机后预紧力进一步衰减，密封失效；3406系列缸盖螺栓为塑性拉伸螺栓，重复使用、超拧都会导致预紧力失控；
密封面清洁不到位：结合面残留旧胶、积碳、铁屑等硬质杂质，硌破缸垫密封层，形成点状泄漏并逐步扩大。
异常燃烧的高压冲击
喷油正时错误、燃油标号不达标引发爆震/早燃，缸内瞬时爆发压力远超设计上限，反复冲击缸垫缸口密封筋，造成密封层疲劳开裂、金属骨架变形；长期超载、满负荷连续运行也会加速密封筋的疲劳损伤。
缸套安装精度超标
3406为湿式缸套结构，若各缸缸套突出量不一致、偏差超差，会导致缸垫在缸口处受力不均，应力集中部位率先出现密封失效。
垫片材质缺陷
低价副厂缸垫减薄不锈钢骨架层数、胶层耐温等级不足，抗燃气脉冲冲蚀能力差，几千小时就会出现密封筋烧蚀、分层渗漏。
二、气门室盖垫片渗油——最高发的渗漏故障
属于高频但后果相对温和的故障，也是现场最容易观察到的密封失效。
典型现象
气门室盖四周接缝处渗油，缸盖表面积存油泥，严重时机油沿缸体侧壁流下，滴落到高温排气管上产生油烟与焦糊味；
机油消耗量缓慢上升，无明显蓝烟、无内部窜油迹象。
根因分析
橡胶材质热老化
气门室盖垫片多为丁***/硅橡胶一体成型，长期处于发动机上部高温环境，橡胶分子链逐步降解硬化，压缩回弹性下降，无法补偿发动机振动带来的间隙波动，最终出现渗漏。
紧固扭矩失控
螺栓过紧：橡胶垫被过度挤压出现永久压缩变形，甚至压裂、切断密封唇；
螺栓过松：密封面压力不足，发动机振动时垫片窜动，密封面脱开渗油。
曲轴箱压力过高
曲轴箱通风阀堵塞、呼吸器滤芯失效，箱内持续正压，气压从气门室密封面的薄弱处顶开缝隙，将机油压出，是很多“换完垫还渗油”的隐形根源。
结合面变形
多次暴力拆装、过度紧固导致气门室盖结合面翘曲变形，垫片无法全程均匀贴合，局部出现渗漏通道。
三、排气歧管垫片烧蚀漏气——高温工况专属故障
套件中的排气歧管垫片为石墨增强材质，长期直面高温排气冲刷，是热疲劳失效的重灾区。
典型现象
排气歧管与缸盖结合处有刺鼻废气味，热机高负荷时伴随清晰的“嘶嘶”漏气声；
接口周边有明显的熏黑积碳痕迹，温差大的冷启动阶段漏气声更明显；
排气背压异常降低，发动机动力轻微下降，涡轮机型伴随增压压力偏低。
根因分析
高温热疲劳烧蚀
长期600℃以上的排气高温持续冲刷，膨胀石墨材质逐步碳化、粉化，失去密封弹性；在频繁启停、冷热交替的工况下，垫片反复热胀冷缩，结构加速碎裂失效。
螺栓热松旷预紧力衰减
排气歧管螺栓长期处于高温环境，金属蠕变导致预紧力持续衰减，垫片贴合压力不足，高压排气气流反复冲刷垫片边缘，形成缺口并逐步烧穿。
歧管平面变形
排气歧管长期高温下出现翘曲变形，结合面平面度超差，垫片局部悬空无支撑，被高压排气直接冲蚀击穿。
材质劣质减配
副厂低价垫片用普通石棉替代不锈钢网增强石墨，耐温性与抗热震性差，几百小时就会烧蚀碎裂。
四、进气歧管垫片密封失效——进气侧隐蔽故障
失效初期症状隐蔽，长期会引发发动机的隐性磨粒磨损。
典型现象
怠速不稳、进气侧有“嘶嘶”的吸气异响，动力下降、油耗升高；
增压机型表现为增压压力偏低，排查中冷、管路无泄漏后仍无法恢复；
严重时未经过滤的空气直接被吸入气缸，加速缸套、活塞、活塞环的磨粒磨损。
根因分析
负压抽吸老化
进气侧长期处于负压状态，垫片受持续的抽吸作用力，纤维/橡胶材质逐步硬化收缩，密封面脱开形成进气缝隙。
螺栓振动松脱
发动机持续振动导致歧管螺栓退扣松动，密封压力不足，空气从缝隙被吸入。
拆装损伤
多次拆装后垫片出现折损、变形，或安装时对位不准，局部密封失效；安装时打密封胶导致胶层进入进气道，也会破坏密封面贴合度。

五、喷油器密封圈失效——燃油/燃气窜漏故障
套件内的喷油器密封圈尺寸小但作用关键，失效后会引发机油稀释、燃烧异常。
典型现象
喷油器安装孔处渗油，燃油渗入气门室，机油被燃油稀释，机油油位异常升高且有柴油味；
高压燃气窜入气门室，导致曲轴箱压力异常升高，呼吸器持续排废气；
单缸工作不稳定，怠速抖动，喷油器散热不良易出现卡滞、烧蚀。
根因分析
高温老化硬化
喷油器周边是缸盖的高温集中区，橡胶密封圈长期受热后硬化失去弹性，密封失效。
安装操作损伤
喷油器压入安装时，密封圈被孔壁切边、刮损，或安装时未涂抹机油干装，导致密封圈扭曲、翻边，无法形成有效密封。
喷油器高频振动
喷油器紧固压力不足，工作中随燃油压力高频跳动，密封圈反复摩擦磨损，提前丧失密封性能。
六、水道/油道密封筋窜通——隐性渐进故障
缸垫内部的油道、水道密封筋失效，属于隐蔽性强、易误诊的故障。
典型现象
冷却液与机油缓慢互窜，机油逐步乳化、冷却液带油，无外部渗漏点；
单缸冷却不良、局部过热，排查水泵、节温器均无异常。
根因分析
缸垫装反、孔位错位
安装时未确认缸垫朝向（TOP面朝向缸盖），油道、水道密封筋未对准对应孔位，密封失效直接形成窜通通道。
硬质杂质硌破密封层
密封面残留的铁屑、积碳颗粒硌破油道/水道的密封胶圈，形成点状窜漏，逐步扩大为贯通性故障。
结合面腐蚀凹坑
冷却液长期不更换、酸性超标，腐蚀缸体/缸盖的水道口周边，形成凹坑麻点，密封筋无法完全贴合，逐步出现渗漏窜通。
七、辅助密封件渗漏——零散多发故障
套件内的水堵密封圈、传感器密封垫圈等小密封件，故障零散但影响整机清洁度与可靠性。
典型现象
缸盖水堵处渗水、温度/压力传感器接头处渗油/渗水，渗漏量小但持续，热机状态下更明显。
根因分析
橡胶圈长期浸泡在冷却液、机油中，逐步溶胀、老化硬化，失去密封弹性；
安装时密封圈扭曲、切边，未完全入槽，形成渗漏间隙；
水堵、传感器安装座内壁腐蚀、结垢，配合面精度下降，密封失效。
故障规律总结
232-6642套件的故障呈现清晰的分层特征：
致命的冲缸垫故障，80%源于过热翘曲+装配不规范，而非垫片本身质量问题；
高频的渗漏故障，多为橡胶材质自然老化与螺栓预紧力衰减导致；
副厂劣质套件会大幅缩短所有密封件的寿命，看似节省配件成本，实则大幅提升冲缸垫、机油稀释等重大故障的风险。
规范装配工艺、控制发动机热负荷、选用正品套件，是延长该密封套件寿命的核心手段。
