卡特彼勒450-1420涡轮增压器好坏判定完整流程

卡特彼勒450-1420涡轮增压器好坏判定完整流程

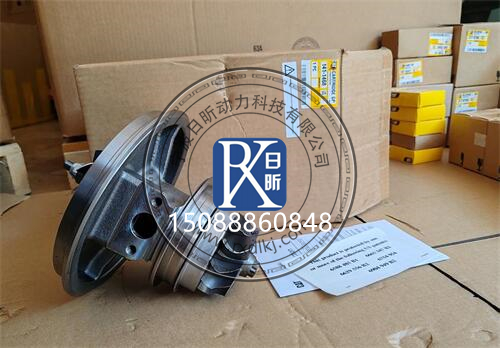

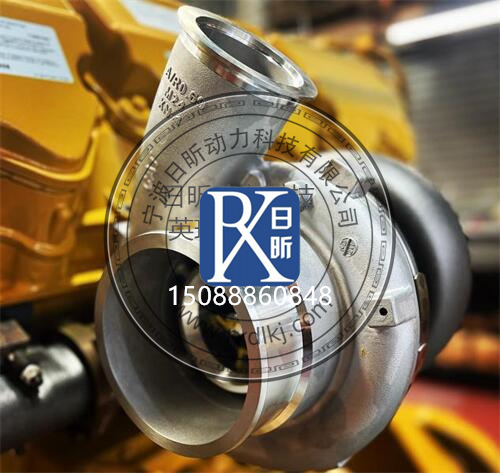

450-1420为适配3512B重型柴油机的高速径流式增压器，最高转速约11万转，核心失效集中在轴承磨损、叶轮损伤、密封窜油、性能衰减四类。判定需遵循「先排除外围干扰→再半解体测间隙→最后深度解体验证」的顺序，避免因空滤堵塞、管路漏气等外围问题误判增压器损坏。
一、不解体快速初判（现场点检，无需拆机）
适用于日常巡检、故障初步定位，可快速筛选出80%的明显故障。
1.外观渗漏与壳体检查
正常状态：进回油接口、压气机壳、涡轮壳结合面无机油渗漏，壳体无裂纹、无变形，排气侧无废气漏气黑痕。
故障判定：
压气机进气口、空滤侧有机油渗出，大概率油封失效或回油不畅；
涡轮壳接口有黑灰漏气痕迹，说明垫片失效或壳体变形；
壳体有肉眼可见裂纹、撞击凹陷，直接判定报废，禁止继续运行。
2.运转异响听诊
用听诊器贴靠增压器壳体，怠速与额定转速分别听诊：
正常声音：均匀、平稳的高频气流“嘶嘶”声，无金属撞击、摩擦感，转速变化时声音线性变化。
异常异响对应故障：
持续尖锐啸叫，随转速升高音调变尖：轴承磨损松旷、叶轮动平衡失效；
金属摩擦、刮蹭声：叶轮扫膛，轴承间隙已严重超标，随时可能抱死；
周期性“突突”喘振声：进气堵塞、增压压力异常，或叶轮叶片缺损；
沉闷金属敲击声：涡轮叶片打坏、异物卡滞，必须立即停机。
3.动力与烟色辅助判断
增压不足表现：发动机动力下降、额定工况提速慢、排气持续冒黑烟，对应增压器流通效率下降、轴承丢转、旁通阀卡滞常开。
窜机油表现：排气冒蓝烟、机油消耗量异常上升、空滤出口沾有机油，对应油封失效、回油不畅。
注意：3512B为双增压器对称布置，可对比左右两侧排气温度、增压压力，差值超过0.15bar的一侧大概率存在故障。
4.必做：外围因素排除（避免误判）
约40%的“增压器故障”实际是外围系统问题，判定前必须先排除：
空气滤芯堵塞、进气管路漏气（烟雾测漏验证）；
中冷器堵塞、进气歧管漏气；
排气歧管垫片漏气，涡轮前废气泄漏；
增压器回油管弯折、堵塞，曲轴箱压力过高；
机油压力不足、机油污染变质，喷油器/燃油系统故障。

二、半解体精准检测（拆进出气管/油管，量化判定）
拆下增压器进出气软管、进回油管后，无需完全打散，即可通过间隙测量与目视检查精准判定好坏，这是行业通用的核心判定标准。
1.叶轮手动盘转检查
用干净手指拨动压气机叶轮，缓慢旋转3~5圈：
正常：转动平顺无卡滞，无刮蹭感，惯性均匀衰减，无明显轴向窜动感；
异常：转动有卡顿、周期性刮蹭阻力、转不动直接抱死，均判定为轴承或叶轮损坏，需更换。
2.核心间隙测量（卡特原厂标准）
使用百分表精准测量，是判定轴承磨损的金标准，无量具时可凭手感粗略预判，但最终判定必须量化。
表格
测量项目 原厂标准值 使用极限值 超极限判定
轴向间隙（轴的轴向窜动量，反映止推轴承磨损） 0.025~0.127mm 0.18mm 轴承止推面磨损超标，继续运行会导致叶轮扫膛、断轴
径向间隙（叶轮与壳体的径向间隙，反映浮动轴承磨损） 0.406~0.610mm 0.80mm 浮动轴承磨损严重，叶轮偏摆，易扫膛碎裂
测量方法：
轴向间隙：百分表测头顶在压气机轴端中心，沿轴向前后推动叶轮，表针最大差值即为轴向间隙；
径向间隙：百分表测头顶在叶轮外缘最高点，沿径向上下晃动叶轮，表针最大差值即为径向间隙。
3.叶轮与流道目视检查
压气机叶轮：叶片无弯折、缺块、撞击凹坑，表面无大面积油污、积碳；叶片边缘有轻微气蚀麻点属于正常损耗，缺损超过叶片面积10%必须更换。
涡轮叶轮：叶片无断裂、崩缺、弯曲，表面积碳厚度≤0.3mm属于正常；积碳过厚会破坏动平衡，需清洗后复检；叶片有任何裂纹、变形直接报废。
壳体内壁：无叶轮刮蹭的环形划痕，无明显腐蚀、砂眼；有扫膛划痕说明轴承间隙已严重超标，增压器失效。
三、解体深度检测（大修拆解，元件级判定）
完全拆解增压器后，针对核心元件检测，用于判定是否具备维修价值：
1.全浮动轴承检测
正常：轴承内孔无拉伤、合金层无剥落，内外圆光滑无磨损台阶；
失效：轴承内孔有明显划痕、合金层脱落、失圆，与轴颈配合间隙超过0.05mm，必须更换轴承。
2.转子轴颈检测
正常：轴颈表面光亮无拉伤、无磨损凹槽，圆度、圆柱度偏差≤0.01mm；
失效：轴颈有深度划痕、磨损台阶、偏磨变形，无法通过修复恢复精度，直接报废转子总成。
3.密封环（气封/油封）检测
正常：活塞环式密封环无断裂、无过度磨损，开口间隙在0.1~0.25mm范围内，弹性良好；
失效：密封环断裂、开口间隙超0.3mm、弹性丧失，会导致窜机油、废气窜入油道，必须更换。
4.涡轮壳与压气机壳
正常：流道光滑无腐蚀、无变形，安装平面无翘曲；
失效：壳体裂纹、安装面平面度超0.1mm、流道大面积腐蚀凹坑，无法保证密封与流通效率，报废壳体。
四、运行性能量化判定（装机验证最终标准）
装机后通过运行参数确认性能是否达标，是好坏判定的最终依据：
表格
性能指标 正常范围 故障阈值
额定工况增压压力（表压） 1.8~2.2bar ＜1.5bar为增压不足，＞2.5bar为增压过高
左右增压器压力差 ≤0.15bar ＞0.2bar说明一侧性能衰减严重
涡轮前排气温度 550~650℃ 超700℃且喷油正常，说明增压器流通效率下降
机油消耗率 ≤0.5g/kW·h 消耗量翻倍且排除其他原因，判定为增压器窜油

五、好坏分级与处理建议
表格
等级 判定依据 处理方案
合格（可继续使用） 间隙在标准范围内，叶轮完好无损伤，无渗漏，增压压力达标，运转无异响 正常维保，每500小时点检监控
预警（计划更换） 间隙接近极限值，叶轮轻微积碳，性能小幅衰减，无明显异响渗漏 列入下次大修更换计划，缩短点检周期，加强监控
报废（必须更换） 间隙超使用极限、叶轮断裂/变形、轴颈拉伤、壳体裂纹、轴承抱死、严重窜油 直接更换总成；官方再制造件为高性价比替代，不建议普通作坊维修
关键避坑提醒
不要一出现动力不足、冒蓝烟就判定增压器损坏，务必先排除空滤、管路、燃油、曲轴箱通风等外围问题；
450-1420为高速重载增压器，现场手工更换轴承无法保证动平衡精度，维修后故障率超50%，核心设备优先更换原厂/再制造总成；
若旧增压器为叶轮碎裂故障，安装新件前必须彻底清理进排气管路、中冷器，残留碎屑会瞬间打坏新叶轮。
