卡特彼勒108-1868液力变矩器总成

卡特彼勒108-1868液力变矩器总成

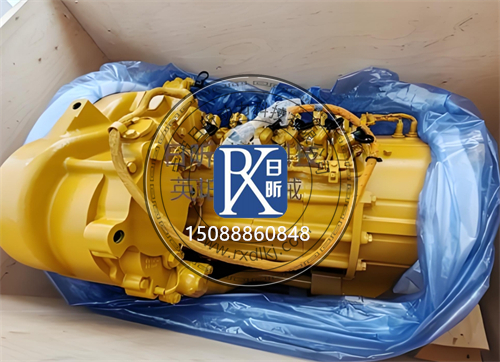

适配说明：原厂件号108-1868为卡特彼勒单级三元件带锁止离合器液力变矩器总成，原生标准适配773D、773E、775D系列非公路矿用自卸车，配套3412E系列重型柴油发动机，与145-7407行星式动力换挡变速箱组成完整动力传动链；773B车型在整机动力升级、变速箱同步换代的场景下，可作为配套适配件装机，替换前需核对飞轮壳接口、变速箱输入轴尺寸与安装定位完全匹配，避免出现安装干涉、动力匹配失调问题。

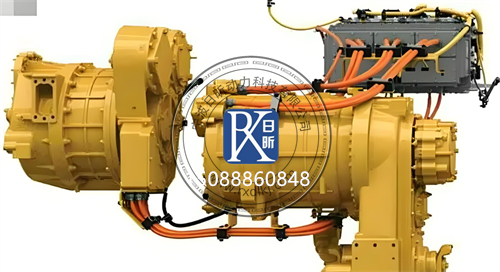

该变矩器是动力传动系统的柔性连接核心，通过液压油实现发动机与变速箱的软连接，兼具起步扭矩放大、缓冲传动冲击、衰减扭转振动的功能；内置锁止离合器在中高速工况接合，实现机械直传，大幅提升传动效率、降低系统油温，适配矿区重载起步、连续爬坡的恶劣工况。
一、核心技术参数
表格
参数项 指标值 备注
结构形式 单级三相三元件向心涡轮式液力变矩器 集成湿式多片锁止离合器
匹配发动机功率 567kW（760马力） 适配3412E电控柴油机
额定最大输入转速 2100rpm 对应发动机额定转速
失速扭矩比 ≈2.4:1 起步工况最大扭矩放大倍数
最高传动效率 ≥88% 锁止离合器接合后可达95%以上
冷却方式 变速箱油强制循环冷却 与变速箱共用冷却系统
锁止控制方式 液压驱动+电磁阀电控 配套212-0394锁止阀组
总成重量 约320kg 不同批次略有差异

二、核心结构与工作原理
1.主体组成结构
泵轮（叶轮）：与发动机飞轮刚性连接，随发动机同步旋转，将机械能转化为液压油动能，是动力输入元件。
涡轮：与变速箱输入轴连接，接收泵轮甩出的高压油液冲击，将液压动能转化为机械能输出至变速箱。
导轮：位于泵轮与涡轮之间，通过单向离合器安装在固定导轮轴上，低速工况改变油液流向实现扭矩放大，高速工况随动空转减少传动阻力。
锁止离合器组件：布置在涡轮前端，由液压控制活塞、多片铜基摩擦片组成，中高速工况接合后将泵轮与涡轮刚性锁死，实现1:1机械直传，消除液力传动滑差。
壳体与密封组件：高强度铸铁壳体，两端带定位法兰与油封结构，内部形成封闭油腔，保证变矩器工作油压与冷却循环。
2.工况适配特性
大扭矩放大：起步、爬坡工况可放大2.4倍发动机扭矩，保障矿卡重载起步与坡道通过能力；
柔性缓冲：液力传动可吸收发动机扭振与路面冲击，保护变速箱齿轮与发动机曲轴，延长传动系统寿命；
锁止节能：中高速匀速工况锁止接合，传动效率提升10%以上，同时大幅降低液力滑差产生的热量，适配长距离运输工况。
三、常见故障与根因分析
结合773系列矿卡矿区重载、连续运行的工况特点，该变矩器故障集中在锁止离合器失效、传动性能衰减、渗漏、过热、异响五大类，约70%的故障与变速箱油污染、超期维保、长期重载打滑直接相关。
1.锁止离合器故障（占比约35%，最高发）
典型现象：中高速工况锁止无法接合，传动效率低、油耗上升、变速箱油温偏高；或锁止接合时冲击闯动，伴随车身顿挫；严重时锁止打滑，油温快速飙升。
根本原因：
摩擦片磨损烧蚀：长期半滑磨、油温过高导致摩擦片涂层脱落，摩擦力不足，出现锁止打滑；
活塞密封失效：锁止活塞密封圈老化磨损，控制油压窜漏，无法建立足够压紧力；
控制阀卡滞：锁止电磁阀、调压阀卡滞，控制油压异常，导致接合冲击或无法接合；
油液污染：变速箱油中的杂质、油泥堵塞锁止油道，导致油压建立迟缓、接合不平顺。
2.传动性能衰减、动力不足
典型现象：起步无力、失速转速超标，重载爬坡能力下降；发动机转速升高但车速提升缓慢，类似离合器打滑。
根本原因：
导轮单向离合器失效：单向离合器磨损、卡滞，低速工况无法锁止导轮，扭矩放大功能丧失，起步动力大幅下降；
泵轮/涡轮叶片变形、磨损：长期高温、油液腐蚀导致叶片变形，油液循环效率下降，传动能力衰减；
内部油封泄漏：高低压腔之间的密封损坏，油液内部窜流，工作油压建立不足。
3.油液渗漏故障
典型现象：变矩器与飞轮壳结合面、输入输出轴端有变速箱油渗漏痕迹；油位持续下降，严重时伴随油压不足。
根本原因：
轴端油封磨损、老化，轴颈拉伤导致密封失效；
壳体结合面密封垫老化、固定螺栓松动，强震动下密封失效；
壳体砂眼、焊接缝疲劳开裂，出现隐性渗漏。
4.变矩器过热
典型现象：变速箱油温持续超115℃，重载爬坡时快速突破报警阈值；油温升高后动力进一步下降，形成恶性循环。
根本原因：
锁止离合器长期打滑，液力滑差产生大量热量；
冷却油道堵塞，变速箱油循环流量不足，散热失效；
长期重载低转速运行，变矩器始终处于高滑差工况，发热严重。
5.运转异响
典型现象：运转时出现金属摩擦声、轴承沙沙声，或低速工况有规律的冲击异响；转速变化时异响频率同步变化。
根本原因：
支撑轴承磨损、点蚀，间隙超标，运转时产生高频异响；
导轮单向离合器卡滞、打齿，油液冲击叶片产生冲击异响；
涡轮/泵轮叶片断裂、脱落，运转时刮蹭产生不规则异响。
四、故障排查与判定方法

遵循「先外围后本体、先无创后拆检」的原则，先排除变速箱、发动机、冷却系统的干扰，再判定变矩器本身故障。
1.失速试验（核心性能判定）
操作方法：车辆停在平地、拉紧驻车制动、挂入前进挡，全踩油门至发动机转速稳定，记录最高转速（失速转速）。
判定标准：
失速转速在原厂标定范围（约1500~1700rpm）内，说明变矩器传动能力正常；
失速转速远超上限，说明锁止离合器打滑或内部元件磨损；
失速转速低于下限，说明发动机动力不足，故障不在变矩器。
2.锁止离合器功能测试
用卡特ET诊断仪执行锁止离合器主动测试，中高速工况强制接合锁止，观察发动机转速与车速的变化：
接合后转速下降、车速稳定上升，说明锁止功能正常；
接合后转速无明显变化、油温持续升高，说明锁止离合器打滑失效；
接合瞬间冲击闯动，说明油压控制异常或摩擦片磨损不均。
3.油温与渗漏排查
连续重载运行后监测变矩器出口油温，正常范围85~105℃，持续超115℃提示散热或打滑故障；
目视检查飞轮壳结合面、轴端有无渗漏痕迹，飞轮壳底部有油液滴落多为变矩器前油封失效。
4.异响区分
怠速空挡异响、挂挡后加重，多为变矩器内部轴承、导轮故障；
异响随档位变化而改变，多为变速箱内部故障，与变矩器无关。
五、维修与更换处置方案
1.可现场/外围修复的故障
锁止控制阀、电磁阀卡滞：清洗或更换电磁阀、锁止控制阀组，更换变速箱油与滤芯，无需拆解变矩器；
外部油封渗漏：更换对应轴端油封、结合面密封垫，按标准扭矩紧固固定螺栓；
冷却油道堵塞：清洗变矩器冷却管路与散热器，恢复循环流量。
2.***厂专项维修
适用场景：锁止离合器磨损打滑、导轮单向离合器失效、内部轴承异响，壳体无结构性损伤。
维修内容：
全拆解变矩器，超声波清洗所有元件；
整套更换锁止离合器摩擦片、活塞密封圈、支撑轴承、单向离合器；
校正变形的泵轮/涡轮叶片，检测壳体平面度与动平衡；
装配后做气密性测试、台架性能测试，验证失速转速与锁止功能达标。
3.必须更换总成的情况
出现任意一条，无长期维修价值，建议直接更换：
泵轮/涡轮叶片大面积断裂、变形，壳体开裂、严重变形；
内部元件大面积磨损，多次维修后仍快速复发故障；
严重进水、进杂质，内部元件锈蚀、油道大面积堵塞；
维修成本超过再制造总成价格的60%，维修性价比过低。
高性价比方案
卡特官方再制造变矩器是大修替换的最优选择，核心摩擦片、轴承、密封件全部换新，出厂经过台架全性能检测，质保与全新件一致，价格仅为全新件的40%~50%，停机时间远短于现场拆解维修。
六、日常维护与故障预防
油液与滤芯管控：严格按周期更换变速箱油与回油滤芯，保持油液清洁度，油液污染是锁止离合器磨损、油道堵塞的头号诱因；禁止混用不同牌号变速箱油。
油温监控：重载运行时关注变速箱油温，持续超110℃时及时降负荷排查，禁止长期高温打滑运行烧蚀摩擦片。
规范操作：避免长时间大油门憋挡失速，减少变矩器高滑差运行时间，降低发热与磨损；长距离平路运行尽量使用锁止工况，提升效率同时减少发热。
定期检查渗漏：每500小时检查飞轮壳、轴端有无渗漏，及时更换失效油封，避免缺油运行导致内部元件干磨损坏。
七、市场选购参考
表格
配件版本 2026年国内市场价格区间 适用场景
卡特原厂全新总成 3.5万～5万元/台 核心主力运营车辆，原厂质保12个月
官方再制造总成 1.8万～2.8万元/台 大修替换首选，性能达标、质保与新机一致，性价比最高
***厂维修总成 1万～1.8万元/台 非核心车辆、备用机组，质保6~12个月
优质拆车总成 0.6万～1.2万元/台 应急维修、配件拆解使用，装机前需全面检测性能
避坑提醒：矿卡重载工况优先选择官方再制造或原厂全新总成，小作坊翻修件普遍存在摩擦片材质差、叶片未校正、动平衡不达标的问题，重载下3000~5000小时就易出现打滑、异响故障，长期使用综合成本远高于正规渠道产品。
