卡特2350093底盘主线束总成原厂完整技术手册

卡特2350093底盘主线束总成原厂完整技术手册
一、基础原厂信息
零件型号：2350093（2350093）
原厂名称：ChassisMainWiringHarnessGP整机底盘主线束总成
配件定位：卡特矿用自卸车整机底盘一级主干线束，整车电气系统总传输载体，串联发动机ECM、变速箱TCU、行走传感器、制动气路传感器、灯光、转向、整车供电分配盒；统一传输动力电源、传感器模拟信号、CAN总线通讯信号，统筹底盘行走、制动、变速、灯光全套电控逻辑，适配露天矿山泥泞、重载震动、油水侵蚀恶劣工况，配套1567172发动机ECM、3763081变速箱线束协同工作。
原厂互换说明：专款专用，仅适配对应矿卡底盘架构；不同吨位矿卡、推土机底盘线束插头针脚、主线长度、走线卡扣点位完全不通用，禁止裁剪、拼接改装替代；原厂无同规格通用等效件，改装线束易出现信号中断、短路烧毁电控模块。

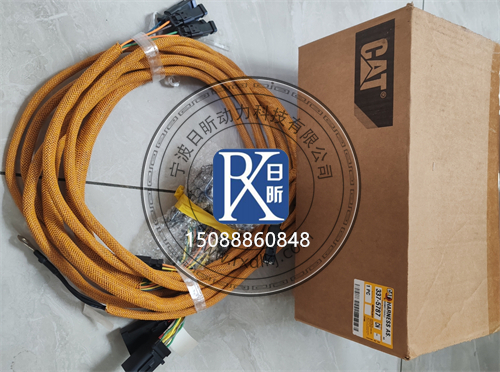

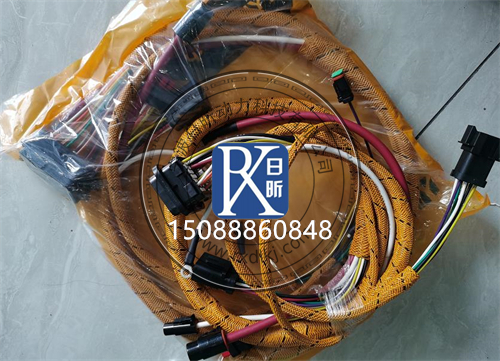

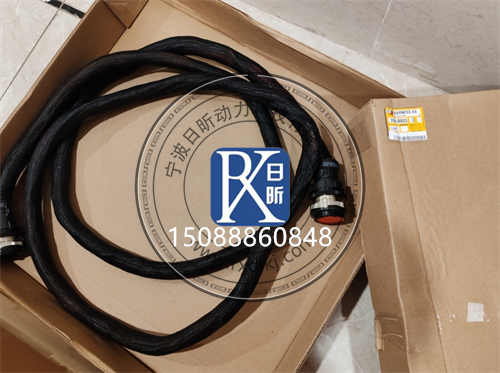

结构形式：多规格镀锡铜芯交联导线、双层耐油阻燃绝缘层、分段加厚耐磨波纹防护套管、一体式注塑IP65防水集成连接器、原厂定位减震卡扣、一体式接地镀铜端子、分路密封堵头；出厂预设原厂标准走线松弛余量，抗拉伸、抗高频震动摩擦磨损。

二、精准适配机型与设备
1.适配整机设备
中型矿用自卸车773B全系整车底盘
2.配套关联电控配件
发动机主控ECM1567172、变速箱控制线束3763081、变速箱TCU、车速/油温/制动压力传感器、前后制动电磁阀、整车电源分配盒、前后灯光线束、行走限位传感器
互换区分：专属773B加长抗震底盘主线束，主线总长、插头针脚定义、车架固定卡扣点位与771C、775D、773D线束不兼容；不可用分段散装电线拼凑替代整套总成，极易出现总线信号衰减、间歇性断路、整车通讯丢失故障。
三、原厂核心技术参数
导体材质：高纯度镀锡无氧铜导体，抗氧化、导电损耗低
绝缘材质：耐高温交联聚乙烯双层绝缘，耐柴油、TO4传动油、泥浆酸碱腐蚀
耐受温度区间：40℃～125℃，长期贴近底盘高温变速箱、排气管区域稳定工作
防护等级：连接器IP65防水防尘，分段阻燃波纹护套，抗碎石撞击磨损
内置线路功能：整车主供电回路、CAN通讯总线、变速箱信号回路、制动传感回路、灯光控制回路、全车接地屏蔽回路
设计使用寿命
洁净厂区、定期冲洗底盘工况：6000小时全面检测插头、护套磨损老化
露天矿山、高泥浆粉尘、24小时连续重载工况：3000–4000小时强制检修，护套大面积开裂直接更换
安装特性：出厂预留标准走线松弛余量，配套原厂橡胶减震衬垫，杜绝线束紧绷拉扯磨损绝缘层
四、强制更换线束判定标准（满足任意立即成套更换）
主线绝缘层多处开裂、破损、铜丝外露，线束多点存在短路、断路隐患
多组集成连接器针脚氧化、腐蚀、烧蚀、弯折变形，清洗保养后信号依旧时断时续
外部波纹护套大面积老化碎裂，内部导线无防护，长期震动摩擦加速破损
线束长期被油水、泥浆侵蚀，绝缘层硬化粉化，绝缘电阻检测不达标
整车频繁出现通讯丢失、变速箱掉挡、制动报警、灯光失灵，排查传感器、分线束无故障，确定底盘主线传输损耗
整车短路、搭铁起火故障，主线局部烧熔、内部多根导线粘连短路
整车底盘电控系统大修、车架翻新除锈，同步更换全新2350093整套底盘主线
连接器锁扣断裂、内置密封胶圈永久老化失效，进水后持续报各类电控故障码
五、典型故障现象、成因与连锁危害
1.整车CAN通讯间歇性丢失，ET检测仪频繁断连
现象：行驶途中检测仪与1567172ECM、变速箱TCU通讯中断，动力临时限扭，重启后短暂恢复。
成因：2350093底盘主线长期车架震动，总线内部铜丝半断，通讯信号传输接触不良。
危害：整机频繁进入跛行保护模式，矿山运输效率大幅下降；信号波动引发变速箱乱换挡、冲击损坏摩擦片。
2.变速箱频繁掉挡、油温误报警
现象：重载爬坡自动跳空挡，仪表无规律报变速箱高温，实际油温正常。
成因：底盘主线通往变速箱3763081线束分支线路绝缘破损、插头针脚氧化，信号电压漂移失真。
危害：变速箱持续换挡冲击，加速离合器片、齿轮磨损；长期误保护掩盖真实高温故障，引发变速箱烧蚀报废。
3.电控保险频繁熔断，整机无法上电
现象：开启钥匙开关立刻烧毁主电控保险，ECM、仪表无供电，设备无法启动。
成因：主线护套破损导线搭铁车架，短路大电流击穿保险回路。
危害：短路电弧极易击穿1567172发动机ECM、变速箱TCU两大核心电控总成，电控维修成本极高。
4.全车灯光、制动信号时有时无
现象：转向灯、刹车灯、制动压力报警灯间歇性失灵，矿山行车存在重大安全隐患。
成因：底盘主线分支线路长期碎石摩擦破损，接地回路虚接。
危害：后方车辆无法识别制动、转向信号，极易引发矿区追尾碰撞安全事故。
六、现场快速排查步骤
外观目视检查：整机完全断电，沿车架完整查看主线护套开裂、导线外露、插头针脚烧黑、积水锈蚀痕迹。
通断绝缘检测：万用表分段测量供电、通讯、传感线路通断，兆欧表检测导线对地绝缘阻值，绝缘偏低判定主线破损。
动态数据流测试：连接卡特ET满载行驶，观察ECM、变速箱数据流频繁中断，可锁定底盘主线故障。
连接器拆解检查：全部主线对接插头拆开，查看内部泥浆、积水、针脚氧化绿锈。
真假故障区分：分线束损坏、传感器失效、ECM/TCU硬件故障、电源继电器损坏不属于底盘主线本体故障。

七、标准拆装SOP施工工艺
整机断电安全锁定：熄火停机，断开电瓶正负极，静置10分钟释放电控系统残余电压，防止带电拔插击穿1567172ECM、变速箱TCU电路板。
拍照标记全部主连接器：逐组拍摄插头位置、针脚朝向、主线分路走向，区分发动机ECM插头、变速箱主线插头、电源盒插头，避免装反错位。
拆除原厂固定卡扣减震衬垫：依次松开车架全部线束卡扣、橡胶减震垫，完整取下旧底盘主线，所有设备插头使用防尘堵头封堵。
清理车架走线路径：打磨车架走线槽尖锐凸起、锈蚀毛刺，擦拭油污泥浆，防止装配后磨损新线束护套。
新件成套预检核对：核对件号2350093，检查护套完整、插头无变形、针脚完好；万用表提前检测全线束通断与绝缘性能合格。
原厂标准路径装配：严格遵循原车走线轨迹，加装全部原厂减震衬垫，预留标准松弛余量，禁止线束紧绷扭曲、贴近高温排气管、尖锐车架棱角。
连接器对位锁紧密封：按标记逐一插接所有主线插头，确认卡扣完全锁死，老化密封垫圈同步更换，插头内部涂抹防水绝缘润滑脂。
全线束限位固定：全部原厂卡扣复位紧固，线束悬空位置增加减震固定点，规避行走震动摩擦区域。
通电标定试机验收：恢复电瓶供电，连接卡特ET读取全车数据流；空载循环换挡、满载矿山运输测试1小时，无故障码、通讯稳定、灯光制动信号正常、无渗漏进水隐患为合格。
八、原厂2350093vs副厂改装底盘主线核心区别
原厂2350093：原厂成套定型底盘主线，镀锡铜芯耐高温耐油绝缘，分段波纹防护+一体注塑防水插头，主线长度、卡扣点位、针脚定义1:1匹配773B车架；矿山震动工况无断路、CAN总线信号传输稳定，6000小时绝缘性能无衰减，杜绝短路烧毁ECM、TCU电控模块风险，适配24小时连续重载矿山工况。
劣质副厂改装主线：普通铜芯导线绝缘层不耐高温油污，无分段减震防护护套，插头密封差易进水氧化；线路长度、针脚排布与原车不匹配，行车震动频繁出现虚接、短路，极易烧毁1567172ECM与变速箱TCU，频繁停机返工误工，综合维保成本远高于原厂线束。
九、维保硬性禁忌
禁止不同机型底盘线束裁剪拼接替代2350093，线路长度、针脚定义不匹配，总线信号紊乱易击穿整车电控模块。
禁止带电拔插底盘主线连接器，瞬时电弧击穿1567172ECM、变速箱TCU电路板，造成永久性硬件报废。
禁止线束紧绷无余量装配，车辆长期震动拉扯导线，短期内部铜丝断裂、出现间歇性通讯故障。
禁止主线直接贴合排气管、高温变速箱壳体，无隔热衬垫加速绝缘层老化开裂、短路搭铁。
禁止破损、插头进水氧化的旧主线继续上机，短路故障会连带烧毁全车传感器、电控精密部件。
禁止省略原厂固定卡扣、减震橡胶衬垫，线束悬空持续震动摩擦护套，快速磨破内部导线。
禁止装配完成后不做全车数据流测试直接交付，隐性断路、虚接故障矿山行驶途中突发整机停机。
禁止泥浆、粉尘堆积在主线连接器内部不清理直接插接，针脚氧化造成长期信号失真、各类电控误报警。
十、773B矿卡底盘电控系统大修配套清单
整车底盘主线束总成：2350093
发动机电子控制模块ECM：1567172
变速箱控制线束总成：3763081、变速箱TCU控制单元
车速、变速箱油温、制动压力全套底盘传感器
线束插头防水修复套件、密封垫圈、防水绝缘润滑脂
变速箱大修包、离合器摩擦片、原厂TO4传动油
整车电控保险、继电器、电源分配盒总成
卡特ET诊断检测仪、整车电控标定程序
