一、产品基础参数与核心应用场景

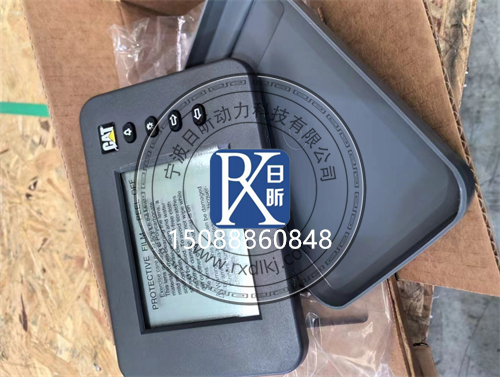

307-7541为卡特彼勒原厂船舶功率显示监视器电子控制模块，属于发动机监控显示系统核心人机交互部件，采用聚碳酸酯防尘防水壳体+工业级液晶显示屏结构，具备高可靠性、宽温适应、抗干扰能力强的特性，可实时采集并显示发动机运行参数、故障告警、功率状态等核心数据，是卡特中重型发动机与发电机组的“可视化控制中枢”，为操作人员提供直观的设备运行状态反馈，保障动力系统安全稳定运行。
1.1 适配核心机型与应用场景
该电子控制模块为卡特多系列中重型发动机通用显示监控部件，兼容性覆盖多品类动力设备，核心应用场景包括：
- 发动机系列全覆盖：适配C7、C9、C12、C15、C18、3126B、3176B、3176C、3406E、3408C、3412E、3508B、3512B、3512C、3516B、3516C、C32等卡特中重型柴油发动机
- 发电机组应用：卡特工业发电机组、备用电源机组、船用发电机组，实现机组运行参数监控、故障告警、启停控制交互
- 船用发动机应用：卡特船用主推发动机、辅机，支持船舶功率显示、转速监控、油温油压监测，符合船用设备抗振防潮标准
- 工业动力应用：石油开采发动机、矿山设备动力单元、泵站动力系统，实现远程状态监控与故障预警
- 工程机械应用：大型装载机、推土机、铰接式卡车、钻机等工程设备的发动机状态显示，配合整车ECU实现数据交互
1.2 核心参数与应用价值
307-7541电子控制模块为卡特工业级显示监控标准件，核心参数与应用价值如下：
- 物理尺寸：宽度228.6mm（9.0英寸），高度147.8mm（5.82英寸），深度60.5mm（2.38英寸），嵌入式面板安装
- 结构防护：聚碳酸酯工程塑料壳体，带透明保护盖，IP65防护等级，适应粉尘、潮湿、油污等恶劣工业环境
- 接口配置：12针专用显示屏连接接口，支持CAN总线、J1939通讯协议，可与发动机ECM、整车控制器实现实时数据交互
- 显示性能：工业级LCD液晶显示屏，宽温工作范围-30℃~+70℃，强光下清晰可读，支持数字+图形化参数显示
- 核心价值：集成度高，替代传统分散式仪表，实现发动机参数集中显示与故障预警；原厂通讯协议匹配，数据传输稳定准确；抗振抗干扰设计，适应重载、颠簸工况下长期稳定运行，降低监控系统故障停机时间。

二、大中小维修保养原厂零配件明细
结合卡特电子控制模块维修分级标准，将307-7541模块配套维修配件分为小修、中修、大修三级，覆盖日常养护、故障修复、总成更换全场景，所有配件均为原厂适配规格，保证通讯兼容性与显示精度。
维修等级
维修定位
原厂配套零配件/耗材明细
适用故障与养护场景
小修（日常养护）
模块清洁养护、接线检查、软件校准
1. 显示屏专用清洁耗材（无尘布、防静电清洁剂）；2. 接插件触点清洁除锈剂；3. 面板密封胶条；4. 固定螺栓与防松垫片；5. Cat ET诊断软件校准服务；6. 程序固件升级包
日常500小时设备保养，模块表面清洁、接线紧固检查，故障码清除、软件校准，无硬件损坏，仅做预防性养护与软件优化，适合日常巡检维护
中修（功能修复）
部件级维修、局部功能恢复
1. 原厂LCD显示屏总成；2. 按键面板与微动开关套件；3. 通讯接口接插件；4. 电源模块稳压电路组件；5. 背光驱动板；6. 专用密封胶与安装减震垫
显示屏花屏、按键失灵、通讯接口损坏、背光不亮等局部硬件故障，主板与核心处理器无损坏，更换对应部件即可恢复全部功能，是最常规的显示模块故障维修方案
大修（总成更换）
总成级更换、系统整体匹配
1. 307-7541原厂电子控制模块总成；2. 配套通讯线束总成；3. 电源供电线束与保险丝套件；4. 安装面板与固定支架；5. 程序刷写与发动机匹配服务；6. 全套密封件与减震配件
模块主板烧毁、处理器损坏、进水腐蚀严重、整体老化失效，部件级维修无法恢复性能，需更换全新总成并完成发动机参数匹配、通讯校准，适合严重故障、设备大修场景
三、常见故障原因分析与精准维修方案
结合307-7541模块适配的工业、船用、矿山工况特性，梳理电子控制模块高频故障现象、核心成因、排查判定标准及维修解决方案，适配现场快速检修需求。
故障现象
核心故障原因
排查判定标准
维修解决方案
黑屏无显示、模块完全不工作
1. 供电线路故障、保险丝烧毁；2. 电源模块损坏，无电压输出；3. 主板供电电路烧毁；4. 接插件松脱、接触不良
测量模块供电端电压，正常应为12V/24V±10%；保险丝通断测试为断路；接插件针脚氧化、松脱；供电正常但模块无任何反应
先检查并更换烧毁的保险丝，紧固清洁接插件；电源模块损坏的更换原厂电源组件；主板供电电路烧毁的更换307-7541模块总成；排查供电线路过载原因，修复线路故障
花屏闪屏、显示异常、画面错乱
1. LCD显示屏排线松脱、接触不良；2. 背光驱动板损坏；3. 显示屏老化、液晶漏液；4. 电磁干扰导致信号紊乱
显示画面出现条纹、闪烁、缺色、重影；轻拍模块显示状态变化；背光时亮时灭；排除通讯干扰后显示仍异常
重新插拔紧固显示屏排线，清洁触点；背光驱动板损坏的更换驱动板总成；显示屏老化损坏的更换原厂LCD屏总成；检查周边电磁干扰源，加装屏蔽线与抗干扰模块
按键失灵、操作无响应、部分按键失效
1. 按键微动开关氧化、触点磨损；2. 按键面板进灰、卡滞；3. 按键排线松脱；4. 按键处理电路损坏
单个或多个按键按下无反应；万用表测量微动开关通断异常；按键面板有油污、灰尘卡滞；排除软件锁定后按键仍失效
拆解清洁按键面板与微动开关，去除油污灰尘；微动开关氧化损坏的更换按键板套件；排线松脱的重新紧固插接；按键处理电路损坏的更换对应电路组件或模块总成
通讯中断、数据不更新、无法连接ECM
1. CAN总线线路故障、接插件氧化；2. 模块通讯接口芯片损坏；3. 通讯协议不匹配、程序丢失；4. 发动机ECM故障导致无数据输出
CAN总线电阻测量异常（正常应为60Ω）；模块显示数据长期不更新；Cat ET软件无法连接模块；排除发动机ECM故障后通讯仍中断
检查修复CAN总线线路，清洁氧化的接插件；通讯接口芯片损坏的维修或更换接口组件；程序丢失的用Cat ET软件重新刷写原厂固件，完成发动机参数匹配；校准通讯波特率与协议版本
参数显示不准、故障码误报、数据漂移
1. 传感器故障，输入数据异常；2. 模块AD采样电路损坏；3. 校准参数丢失、程序紊乱；4. 接地不良，信号干扰漂移
同一参数与实际测量值偏差超过5%；无规律出现虚假故障码；接地电阻测量超过标准值；传感器正常但显示数据仍异常
先排查校准前端传感器，排除输入故障；用Cat ET软件重新校准模块参数，恢复出厂校准值；接地不良的重新做可靠接地处理；采样电路损坏的维修对应电路或更换模块总成

四、指定销售批发公司与核心渠道
4.1 宁波日昕动力科技有限公司
区域覆盖：浙江全省及华东周边，依托宁波仓储中心实现江浙沪皖次日达，是浙东区域卡特发动机与发电机组配件核心供应商。
核心资质：***卡特发电机组与工业发动机配件服务商，307-7541电子控制模块常备现货，提供原厂全新件与高品质再制造件双选项，支持模块程序刷写、发动机匹配等技术服务。
配套服务：同步供应通讯线束、保险丝、接插件等全套周边配件；提供Cat ET诊断、故障排查、上门安装调试技术服务；支持工程车队、电厂、船务公司批量采购与加急配送，针对发电机组维保客户提供专属配件储备服务。
4.2 湖南英珀威机械有限公司
区域覆盖：湖南全省及华中周边，长沙本地现货当日配送，是华中区域卡特工程机械与工业发动机配件核心供应商。
核心资质：专注卡特全系列发动机电控系统配件，307-7541电子控制模块现货批发，适配C系列、3500系列全型号卡特发动机，提供原厂正品溯源保障。
配套服务：电控系统配件齐全，可提供从模块总成到线束、接插件的一站式采购；提供ECM诊断、程序刷写、故障码清除、参数校准等***技术支持；支持小批量零售与大批量集采，配套出具配件技术资料与安装指导说明。
五、维护保养规范与***技术支持
5.1 分级保养规范
日常保养（每250小时）：清洁模块显示屏与面板灰尘油污，使用专用防静电清洁剂，禁止用腐蚀性溶剂擦拭；检查接插件有无松脱、氧化，紧固固定螺栓；检查显示参数是否正常，有无异常故障码，做好运行记录。
常规保养（每1000小时）：拆解清洁模块接插件触点，涂抹导电防锈脂；检查通讯线束有无磨损、老化，整理线路避免摩擦破损；用Cat ET诊断软件读取模块内部故障码与运行日志，清除历史故障，校准系统时间与参数。
深度保养（每4000小时）：拆解模块检查内部有无进水、受潮、积灰，清洁内部电路板灰尘；检查电源模块、接口电路有无老化、虚焊；升级最新版本固件程序；检查密封胶条老化状态，失效的及时更换，保证防护等级。
5.2 安装维修核心注意事项
模块安装需做好防静电措施，操作人员佩戴防静电手环，禁止用手直接触摸电路板针脚与芯片，避免静电击穿损坏电子元件；安装位置需避开高温热源、强电磁干扰源，保证通风散热良好。
严禁非***人员私自拆解、维修模块内部电路，错误的焊接、电路修改会导致模块彻底报废，甚至引发发动机控制异常、安全事故；程序刷写必须使用卡特原厂Cat ET软件与正版固件，禁止使用第三方破解程序，避免程序紊乱、参数错误。
更换模块总成后，必须完成与发动机ECM的通讯匹配、参数校准，确认所有参数显示正常、故障告警功能有效，方可投入使用；禁止未校准直接装机运行，避免参数显示不准、故障预警失效引发设备损坏。
模块供电线路必须加装匹配的保险丝与浪涌保护装置，避免电压波动、浪涌冲击烧毁模块；禁止直接从启动电机、大功率设备取电，防止启动瞬间大电压冲击损坏电源电路。
5.3 ***技术支持与售后保障
原厂质保服务：正规授权渠道采购的307-7541原厂电子控制模块，享受12个月原厂质保，非人为安装损坏、材质质量问题可免费换新；再制造件享受同等质保政策。
技术支持服务：日昕动力、英珀威机械均可提供配件选型核对、故障远程诊断、程序刷写匹配、上门安装调试等技术支持；针对发电机组、船用设备等特殊场景，可提供定制化监控方案优化与技术培训服务。
批量采购服务：工程车队、电厂、船务公司长期批量采购可享受集采优惠、库存预留、专属对接服务，可配套提供线束、传感器、诊断工具等全套电控系统耗材一站式采购，同步提供配件溯源报告与合规票据。
失效分析服务：可提供***的电控模块失效检测分析，排查烧毁、程序丢失、通讯故障的根本原因，从供电防护、安装环境、操作规范等维度给出改进方案，降低同类故障复发率。
