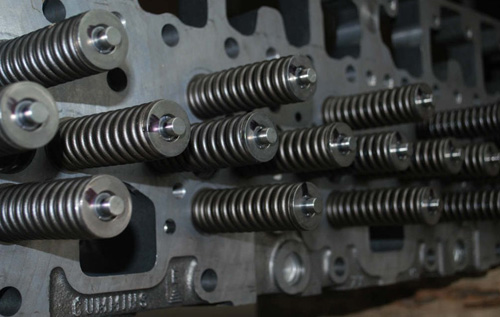

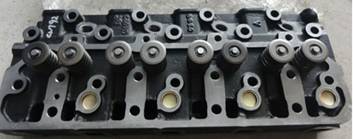

康明斯柴油发动机气缸体盖总成

气缸盖实物图片与参数型号仅供参考：具体价格型号请与我们的销售在线客服联系，

日兴动力科技厂价直销康明斯KTA19-G2,、KTA19-G3, KTA19-G4, KTAA19-G6A, KTA19-G8, NTA855-G1,NTA855-G2, NTA855-G3, NTA855-G2A, NTA855-G4, NT855-GA, KTA38-G2, KTA38-G3, KTA38-G5, KTA50-G1, KTA50-G2, KTA50-G3, KTA50-G9A, KTA50-GS8, MTA11-G3, MTAA11-G3, 6CTA8.3-G2, 6CTAA8.3G2, 6LTAA8.9G2, 6BTAA5.9G2, 6BTA5.9G2, 6BT5.9G2, 4BTA3.9G2, 4BT3.9G2,4B3.9G2, VTA28G5, VTA28G6, QSZ13-G2, QSZ13-G3, QSK38-G5, QSL19G5, QSX15G6, QSX15G8, QSK23G3, QST30G3, QST30G4, QSK60G3, QSK60G4, QSK19G3; QSK78东风康明斯气缸盖总成，重庆康明斯气缸盖总成，美国康明斯气缸盖总成，气缸盖，气缸头总成，

康明斯配件缸盖3811985，康明斯NTA855柴油机缸盖491526，缸盖总成康明斯柴油机配件3009109， 康明斯缸盖4915442气缸盖NTA855，康明斯发动机3417629气缸盖M11，康明斯发动机气缸盖总成4083406，

康明斯专卖柴油机缸盖2864028，康明斯缸盖4004086，康明斯配件柴油机缸盖3652807，康明斯柴油配件船用3406730气缸盖，东康康明斯配件发电机气缸头3081224，康明斯配件发动机汽缸头3411805，康明斯发动机缸头3811982 K50，康明斯配件发电机汽缸头3081067，康明斯港口配件柴油机气缸3068457 K50，

康明斯康明斯气缸头3027918 K50缸盖，康明斯气缸盖总成3037214 K50，康明斯康明斯汽缸头3021691 K50，康明斯总代理发动机缸盖总成3811988，

原装康明斯配件发电机3081073缸盖总成，康明斯电控配件发动机汽缸盖3068402，重发康明斯动力康明斯缸头3018868缸盖总成，康明斯维修配件3007572缸盖总成， 进口柴油机康明斯铝缸盖2864025，中国康明斯柴油机缸盖配件4003988缸盖，

康明斯柴油机总成发电机缸盖3917055，汽车康明斯气缸盖3646324，康明斯柴油机汽缸盖3072438，康明斯柴油机发动机气缸盖3068401，康明斯柴油机缸盖3646322，

康明斯柴油机零配件发动机气缸头3640319，康明斯柴油机配件汽车缸盖总成3639979，康明斯柴油机汽车发动机缸盖3646321，汽车气缸盖总成3639978，康明斯柴油引擎汽车缸盖3640318，康明斯kta19缸盖总成4952453，康明斯配件汽车缸盖4952829，

康明斯柴油发动机KTA38-G气缸盖3811981，KTA38-G2缸盖3037214，KT38-P780气缸盖3176619R，NTA855-GS/GC-S汽缸盖4911722，KTA19-C汽缸盖3331730，康明斯气缸盖4999506，KTA19-C汽缸盖3331732，L10-C290汽缸盖4003979，ISM-280气缸盖4952449，KTAA19-CE汽缸盖4916447，ISX/SIGNATURE-600汽缸盖4059248，

康明斯ISM-305V气缸盖4004086，康明斯气缸盖3640321，康明斯气缸盖4915442， KTA38-G2气缸盖3811985，NTA855-P320气缸盖3418529，NTA855-P425汽缸盖3411805，KTA19-C汽缸盖3331731，KTA38-G2缸盖3037214，KT38-P780气缸盖3176619R，NTA855-GS/GC-S汽缸盖4911722，

康明斯ISM-330汽缸盖3084652， KTA38-G2气缸盖3176619，KTAA19-CE汽缸盖4099017，,NTA855-P425缸盖3068516，L10-280汽缸盖3055721，NTA855-GS/GC汽缸盖3411808，NTA855-P425气缸盖3050418，

KTA38-G2缸盖3081064，NTA855-P320气缸盖3418678，KTA38-G2气缸盖3009089，ISX-475汽缸盖3683002，L10-260汽缸盖3073514，

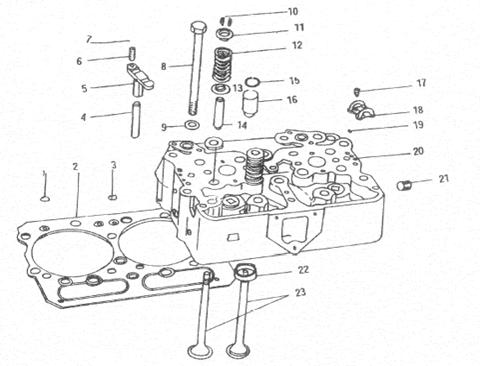

NTA系列发动机主要零部件设计特点:

1)缸盖

2)两缸一盖，便于维修。

3)采用四气门（两进两排）结构，进气阻力小，明显提高充气效率，有利于燃烧的完善。

4)排气口与排气道改进为过渡变化结构，采用脉冲气道，有利于废气能量的充分利用。

5)选用高强度铸铁材料，进一步提高了缸盖的抗冲击性能。气门刚度增加，使发动机的超速能力更强。

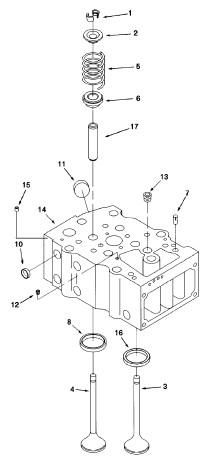

KTA系列发动机主要零部件设计特点:

1)缸盖

2)一缸一盖，便于维修。

3)采用四气门（两进两排）结构，进气阻力小，明显提高充气效率，有利于燃烧的完善。

4)排气口与排气道改进为过渡变化结构，采用脉冲气道，有利于废气能量的充分利用。

5)选用高强度铸铁材料，进一步提高了缸盖的抗冲击性能。气门刚度增加，使发动机的超速能力更强。

气缸盖及气缸垫的结构与维修检修

气缸盖的功能是密封气缸上部，与活塞顶部一起形成燃烧室，燃烧室的形状对发动机性能的影响很大，汽油机多采用楔形燃烧室、盆形燃烧室和半球形燃烧室。为了便于散热气缸盖上也制有水套，为润滑配气机构的零件还制有润滑油道。顶置式气门的气缸盖上还制有进排气道与进、排气管相配合完成发动机的进排气工作。

气缸盖常见的故障是裂纹与变形。裂纹多发生在进气门座与排气门座之间，气门座配盈量过大或镶装工艺不当往往引起断裂，断裂后应更换气缸盖。气缸盖变形会影响气缸盖的密封性，应进行修磨。

1)检查气缸盖有无裂纹，用染色渗透法，检查燃烧室、进气口、排气口、气缸盖表面和气缸盖顶部有无裂纹，如有裂纹，应更换气缸盖。

2)气缸盖不平度应在6个不同方向用精密直尺和厚薄规进行检测，气缸盖下平面最大翘曲为0.05mm或更小，使用限度为0.20mm。

3)如果检查结果不符合上述要求，则应更换气缸盖或用平磨床磨平气缸盖，但应注意磨削量不可过大。奥迪轿车气缸盖最低厚度为132.75mm。

一、康明斯柴油机气缸盖的检修：康明斯B系列专用柴油机采用整体式气缸盖，用优质灰铸铁铸造 而成。气缸盖上布置有进、排气道及冷却水道，安装的零件有进、排气门、摇臂总成、喷油器、节温器、排气管、气门室罩等。

二、柴油机没有单独的进气歧管，进气歧管直接铸在缸盖上；排气道受到轻微冷却，以提高涡轮增压器的能量。

三、气缸盖上不镶进、排气座和气门导管，座孔直接在气缸盖上加工出来。

气缸盖下平面不平度的维修检修

1)康明斯柴油机气缸盖的平面度要求为：在全长平面内，平面度≤0.30mm；在f50mm范围内，平面度≤0.10mm。

2)如果平面度超出规定值，可以精度气缸盖下平面，以恢复其平面度要求，但只允许一次精度，总磨削量不应大于1mm。

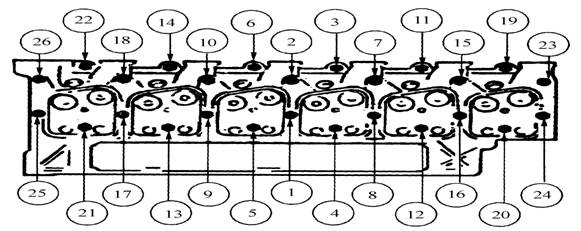

①气缸盖安装时，应把标有“缸体侧”的一面朝向气缸体，检查水、油孔是否对齐。气缸垫用过1次后不能再用。康明斯B系列发动机气缸盖螺栓的拧紧顺序如下图所示。
