康明斯柴油发动机发电机组活塞环

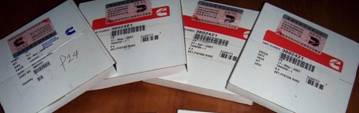

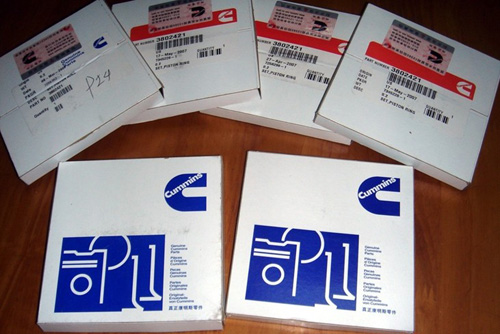

康明斯活塞环实物图与参数型号仅供参考：具体价格型号请与我们的销售在线客服联系，

日兴动力科技厂价直销康明斯KTA19-G2,、KTA19-G3, KTA19-G4, KTAA19-G6A, KTA19-G8, NTA855-G1,NTA855-G2, NTA855-G3, NTA855-G2A, NTA855-G4, NT855-GA, KTA38-G2, KTA38-G3, KTA38-G5, KTA50-G1, KTA50-G2, KTA50-G3, KTA50-G9A, KTA50-GS8, MTA11-G3, MTAA11-G3, 6CTA8.3-G2, 6CTAA8.3G2, 6LTAA8.9G2, 6BTAA5.9G2, 6BTA5.9G2, 6BT5.9G2, 4BTA3.9G2, 4BT3.9G2,4B3.9G2, VTA28G5, VTA28G6, QSZ13-G2, QSZ13-G3, QSK38-G5, QSL19G5, QSX15G6, QSX15G8, QSK23G3, QST30G3, QST30G4, QSK60G3, QSK60G4, QSK19G3; QSK78东风康明斯活塞环，重庆康明斯活塞环，美国康明斯活塞环，

康明斯发动机3803472活塞环，康明斯柴油发电机组A3902286活塞环qsc8.3，康明斯发动机3803961L10活塞环L10，康明斯配件MTA11活塞环3802429，康明斯发动机维修用活塞环K19 K38 K50 4980500，康明斯活NTA855卡车活塞环3801056，

上海康明斯矿用进口柴油机配件活塞环4089489，船用重庆康明斯发动机配件活塞环4089811，康明斯柴油发电机配件3802750活塞环，康明斯300kw柴油发电机活塞环3896977，柴油发电机组M11美国康明斯活塞环3893752，

美国康明斯10000kw柴油发电机活塞环3803705，美国康明斯10000kw柴油发电机活塞环3070384，康明斯柴油发电机组KTA19活塞环3631248，康明斯柴油发电机活塞环3802258，柴油发电机康明斯活塞环380205，

康明斯柴油发电机活塞环型号3802230，康明斯500kw柴油发电机组纯进口活塞环3802356，柴油发电机组康明斯活塞环的价格3802350，康明斯发动机的活塞环3681078，

进口康明斯活塞环2881682，康明斯柴油发电机活塞环2869635，康明斯250kw柴油发电机组发动机的NT活塞环4291801，美国康明斯10000kw柴油发电机活塞环4955436，

发电机组用的康明斯配件4089644活塞环，康明斯水利机械配件4024942活塞环，康明斯发电机组配件M11活塞环3803977，康明斯正品配件NT855 活塞环4980810，

东风康明斯汽车发动机配件6bt 3802230活塞环，康明斯船舶配件3802747活塞环，康明斯发动机维修NT855活塞环4089501，康明斯柴油机活塞环配件3802421，

康明斯柴油发电机活塞环4955251，康明斯静音型柴油发电机组配件活塞环3803471，康明斯美国进口柴油发电机组活塞环4089643，

康明斯柴油发电机组活塞环3631274，康明斯750kw柴油发电机活塞环3803358，康明斯50kw柴油发电机组活塞环3804500，康明斯300kw柴油发电机组活塞环，

康明斯3803705活塞环，康明斯M11活塞环组3803977，康明斯NT活塞环组4089810，康明斯4089489-N14活塞环组，康明斯2881682活塞环组件，

康明斯3801755-NTA855活塞环组，康明斯A2300活塞环，康明斯4900400活塞环，康明斯4900738活塞环组件，供应康明斯3631247活塞环，3803533康明斯活塞环，

康明斯K19活塞环4089501，康明斯NT活塞环组4089811，康明斯K活塞环组4089500，康明斯NTA855-GS/GC-S活塞环组件3803471，康明斯ISM-370活塞环组件3803977，

康明斯ISX-475活塞环组件4089406，康明斯ISX/SIGNATURE-600活塞环组件4089154，康明斯KTAA19-CE压缩环4910253，康明斯ISM-280活塞环组件4089385，康明斯L10-310活塞环组件3803555，

康明斯柴油发动机活塞环的维修检修

1、康明斯活塞环是发动机的易损件，主要损坏形式有：过度磨损，折断，粘着和弹力丧失。

2. 康明斯活塞环的磨损

部位：环的外圆表面及上、下端面。

原因：大多是管理不当：磨合不良、超负荷运转、润滑油不足或品质不佳、燃用劣质燃油、燃烧不良和冷却不充分。产生不均匀磨损。第一道环磨损最严重。

标准：磨损率为0.1~0.5mm/kh，活塞环寿命可达8000~10000h。

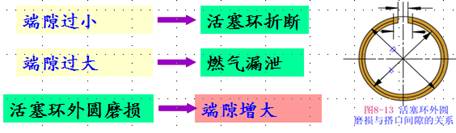

1）端隙的检测

端隙：活塞环处于工作状态时的开口大小。是活塞环工作时的热胀间隙。防止受热而卡死。

用塞尺测量各道康明斯活塞环端隙。将实测端隙值与说明书或标准进行比较，超过极限值时应换新活塞环。

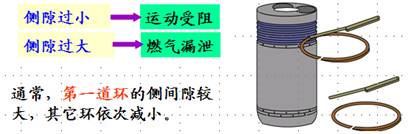

侧隙：活塞环紧贴环槽下端面时环与环槽上端面之间的间隙。

3）径向厚度的测量

径向厚度也是衡量活塞环磨损的参数，因为活塞环外表面磨损使其径向厚度减小，可用外径千分尺进行测量。依说明书规定，当活塞环径向厚度小于一定值时换新活塞环。

4. 康明斯活塞环粘着

形式：原子、分子间粘着（粘着磨损），机械卡死（油污和积炭、槽变形）。

原因：结构（天地间隙过小、弹力过小、刮油环装反）、管理（燃烧不良、冷却不良、滑油油量过多）

后果：弹力变化→密封性下降→断环→拉缸

防止康明斯活塞环粘着的方法:1)防止气缸过热,2) 防止润滑油过多, 大型二冲程柴油机活塞环槽易变形而使环在槽内卡死。

可采用加强活塞冷却和适当增加平面间隙防止环卡死。

5. 康明斯活塞环弹力检查

弹力：指使活塞环端隙达到规定值时作用在环上的径向力。

作用：产生背压，保证密封。

影响：过大：磨损加剧。过小：密封差，耗油快。

检查：专用弹力检测仪

6、康明斯活塞环的漏光度检验

     漏光度检验旨在检测环的外圆表面与缸壁的接触和密封程度，其目的是避免漏光度过大使活塞环与汽缸的接触面积减小，造成漏气和窜机油的隐患。

活塞环漏光度的技术要求:

1)在活塞环端口左右30°范围内不应有漏光点；

2)在同一活塞环上的漏光不得多于两处，每处漏光弧长所对应的圆心角不得超过25°，同一环上漏光弧长所对应的圆心角之和不得超过45°

7、 配换康明斯活塞环工艺

（1）装配前的检查：

A:外观及规格检查：除油除锈，检查有无裂纹、砂眼和其他的缺陷。

B:搭口间隙及平面间隙测量：搭口间隙小，修锉环的搭口；平面间隙小，修锉环的上端面，切不可修锉下端面。

C: 环槽深度及环的径向厚度：要求环槽深度比环的径向厚度大0.5~1.0mm；若径向厚度大，可修锉环的内圆表面。
